备案号：42658-2014

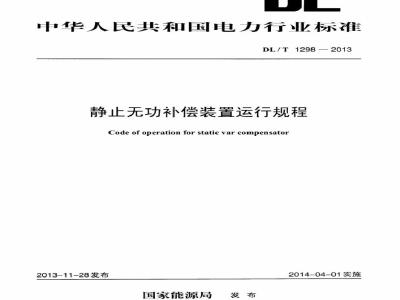

中华人民共和国电力行业标准
DL/T1298—2013
静止无功补偿装置运行规程
Code of operation for staticvarcompensator2013-11-28发布
国家能源局
2014-04-01实施
规范性引用文件
3术语和定义
4基本要求
5SVC运行与维护
SVC典型故障处理
附录A“资料性附录）
备品备件
DL/T12982013
DL/T1298
本标准由中国电力企业联合会提出，前言
本标准由电力行业电能质量及柔性输电标准化技术委员会。本标准起草单位：国网辽宁省电力有限公司、国网智能电网研究院、国网新疆电力科学研究院、国网甘肃省电力公司电力科学研究院、荣信电力电子股份有限公司、国网湖北省电力公司电力科学研究院、山东迪生电气股份有限公司、广西电网公司电力科学研究院、国网辽省电力有限公司鞍山供电公司、国网河北省电力公司沧州供电公司、山东泰开电力电子有限公司。本标准主要起草人：葛维存、赵刚、于永车、荣容、左强、夏勇军、祖滤、孙山民、刘路、刘君、和敬涵、高红梅、樊得平本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市自广路条一号，100761)。
1范围
静止无功补偿装置运行规程
DL/T1298—2013
本标准规定了基品闸管技术的静山无功补偿装置<简称SVC）基本要求、运行维护、异常及典型故障处理原则。
本标准适用J晶闸管控制电抗器（TCR）型和品闸管投切电容器（TSC）型SVC，其他类型SVC可参照执行。
规范性引用文件
下列文件对于不文件的应用是必不可少的：凡是注日期的引用义件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版木（包括所有的修改单）适用于本文件。GB/T20298-2006静止：无功补偿装置（SVC）功能特性DL587微机继电保护装置运行管理规程DL/T727互感器运行检修导则
DL/1010.1一2006高压静止无功补偿装置第1部分：系统设计
DL/T1010.2—2006高静止无功补偿装置第2部分：品闸管阀试验
DLT1010.5-2006高压静止无功补像装件3术语和定义
下列术语利定义适川丁本标准
静止无功补偿装置
staticvarcompensator
第5部分：密闭式水冷却装置
种并联连接的静止无功发生器或吸收器，通过对其感性或容性电流的调整，来维持或控制其与电网连接点的某共参数（母线电压、无功功率等）3.2
晶闸管控制电抗器
thvristor-controlled reactor与电网并联连接的、品闸管控制的电抗器，通过对品闸管阔导通角的控制，其有效感抗可以连续变化。
［GB/T20298—2006，定义3.1.2］3.3
晶闸管投切电容器
thyristor-switched capacitor与电网并联连接的、品闸管投切的电容器，通过控制品闸管阀的导通与关断，其有效容抗可以阶梯式变化
［GB/T20298—2006，义3.1.4]
晶闸管级
thyristorlevel
DL/T1298-2013
品间管阀的组成部分，由对反并联的品闸管（或品闸管和极管反并联）构成，包括辅助电路（触发、保护、均压、阻尼元件等）。[DL/T1010.1—2006，定义3.6]
晶闸管阀thyristorvalve
晶闸管级的电气和机联合体，配有连接、辅助部件和机械结构，它可与SVC每相的电抗器或电容器相中联。
[DLT1010.1—2006，定义3.7]
阻尼电容器dampingcapacitor
种电容器，能够承受高电压和瞬间人电流冲击，主要用于SVC中的品闸管的过压保扩及吸收涌流。
阀基电子单元
valuebaseelectronics
处在地电位的电子单元，是SVC控制保护系统与晶闸管阀之间的接口。[DL/T1010.1—2006.定义3.9]
晶闸管电子电路
thyristor electronics
在阅电位上执行控制功能的电子电路，接受阀基电子单元的控制信号，并向阀基电子单元回报阀的信息。
[DL/T1010.1—2006，定义3.8]］3.9
BOD保护break-overdiodeprotection品闸管的--种过电压保护，当电压达到设定的电压值时使品闸管触发开通。-般采用击穿二极管（BOD）实现该保护功能。
redandant thyristor level
几余晶闸管级
品闻管阀中可以被短接，而仍能满足阀规定的型式试验要求的品闸管级。［DL/T1010.2—2006，定义3.9]3.11
闭锁blocking
SVC控制保护系统不发出触发信号，使品闸管阀处于关断状态[DL/T1010.12006，定义3.10]
（交流）滤波器
（AC）filter
由电容器和电抗器（有时还有电阻器）维合而成的并联装置，兼有无功补偿、滤波等功能。3.13
watercoolingsystem
水冷系统
以纯水为介质，对品闸管进行冷却的系统。3.14
纯水purewater
将水中强电解质去除，同时将硅酸等弱电解质降低至定程度的水。[DL/T1010.5—2006，定义3.1]
4.基本要求
4.1SVC的运行条件
4.1.1SVC正常运行环境条件
SVC常运行环境条件见表1
表1SVC正常运行环境条件
周围空气温度
太附辐射强度
游被等级
覆冰挥度
最人风速
最高气温
最低气温
最人口温关
相对漂度平均值
月相对度平均值
地装水平加速度
注：风速指离地10m，维持10min的50年半均最大风速4.1.2SVC连接点的系统电气参数在SVC运行过程中，以下电参数应在装置允许的范围内：a）系统标称电压（kV)：
b）最高持续运行电压（kV)：
系统短时最高运行电压（kV）及其最大持续时间（s）；c
d）谐波电压（或电流）水平：
e）顿率。
4.2SVC的组成及接线
4.2.1SVC的组成
DL/T1298—2013
标准参数值
≤1000
SVC技术参数应满足DL/T1010.1，或者1程设计技术要求。SVC出-、二次设备组成，分别如下：
次设备部分：品闸管阀、冷却系统以及带规设备。常规设备一股包括断路器、隔离开关、电流互感器、电压互感器、电容器、电抗器、避器等。b）二次设备部分：控制保护系统，-般包括调节单元、保扩单元、阅基电子单元（VBE)、人机界面单元及后台道信监控单元等。4.2.2SVC的接线
TCR的电抗器一般分成相同的两组线圈，年相品闸管阀两侧各接一组线圈，采用三角形接线（见图1)。TSC晶阐节阀一般置于电容器和电抗器之间，采用角形接线（见图2)。滤波器接线的一般要3
DL/T1298—2013
求参见DL/T1010.1—2006中4.6，其典型接线见图3。图1TCR的接线方式
4.3SVC的保护配置
图3滤波器的接线方式
TSC的接线方式
4.3.1SVC应配置有专用变压器（当采用）、母线、TCR电抗器、电容器组（或滤波器）、TCR/TSC支路保护。
SVC的基本保护类型如下，值不局限于此：a)
电流速断保护：
过电流保护：
过电压保扩：
低电压保护：
不平衡保护：
差动保护：
零序电流保护。
SYC的控制目标
SVC的控制H标如下，任不局限于此：a)
母线电压：
无功功率；
功率因数。
5SVC运行与维护
5.1SVC的投入和退出
5.1.1投入前的准备
DL/T1298—2013
运行人员应对SVC的次设备与二次设备进行次全面检食，并确保运行环境与连接点电气参数满足4.1的要求，投入采用水冷却的SVC时，应确保水冷系统已正常运行（水冷系统运行1h以上无告警、跳闸），严禁不带水冷系统投TCR（TSC）支路。对SVC控制保护系统功能进行初始化，确认SVC控制保护系统证常运行，按调控的要求设定SVC控制目标。5.1.2TCR专用断路器的接入原则宜先投入TCR支路断路器，然后依次按照各滤波器支路滤波次数的高低，由低次滤波器开始，逐步投入较高次滤波器。TCR支路品闸管阅建议在：最低次滤波器支路投入前保持闭锁状态，在最低次滤波器支路投入后解除闭锁状态。5.1.3TCR与低次滤波支路共用断路器的接入原则对于TCR和低次滤波支路共用-个断路器的SVC，宜先合上带TCR支路的公用断路器，然后依次按照各滤波器支路滤波次数的高低，由低次滤波器开始，逐步投入较高次滤波器。5.1.4滤波器支路的接入原则
滤波器支路接入的顺序为：依次按照各滤波器支路滤波次数的高低，出低次滤波器开始，逐步投入投高次滤波器
5.1.5滤波器支路的退出原则
a）滤波器各支路退山的顺序为：依次按照各滤波器支路滤波次数的高低，山高次滤波器开始，逐一退出较低次滤波盟：
滤波器退出底，再次投入的时间间隔不少于5min，具体时间间随应按照SVC设计和使用手册b)
的规定进行，
5.1.6控制保护系统的运行原则
控制保护系统的运行应按照DL/T587的规定进行。5.1.7水冷系统的运行原则
水冷令系统间运行按照供应商提供的水冷系统使用说明书的规定进行。5.2SVC的巡视与检查
5.2.1断路器
断路器的遇视与检查内容如下：断路器分：闸位置指示让确：带电指示器止带a）
无放电、过热、渗漏、接头松动、引线松股断股、异常声音和气味等异常现象：b)
瓷绝缘件清洁完整，无破损放电现象次接线压接良好，无松脱、过热变色、断股等现象：柜体或架构无变形，触内和机构箱内无凝露，加热器正常投入：接地究好、设备标识完好、无异物，运行环境符合要求：f）
检查断路器动作次数：在允许范围之内。g
5.2.2隔离开关
隔离开关的视与检查内容如下：a）
隔离开关分、合闸位置指示正确：无放电、过热、接头松动、引线松股断股、法兰裂纹、异常声音和气味等异常现象：b）
瓷绝缘件清洁完整，无破损放电现象：口完个合入，触头接触良好
DL/T1298-2013
传动机构和闭锁装置完好、销钉无脱落，机构箱密封完好，机构箱内无凝露：e
f）二次接线压接良好，无松脱、过热变色、断股等现象：）接地完好、设备标识完好、无异物，运行环境符合要求。5.2.3电流/电压互感器
电流/电压互感器的邀视与检查内容如下：接头无过热，无异常声响，无异味：a)
瓷绝缘件清洁完整，无破损放电现象：油浸式互感器的油面正常，无漏油、渗油现象：e
d）接线端子无松脱、过热变色
5.2.4电容器
电容器的巡视与检查内容如下：a）无变形、渗漏、过热、接头松动，无异常声音和气味等异常现象：b）瓷绝缘件清洁完整，无破损放电现象：e）引线、支架、接地及设备标识完好。5.2.5电抗器
电抗器的邀视与检查内容如下：a）无变形、渗漏、过热、接头松动，无异常声音、异常动和气味等异常现象：瓷绝缘件清洁究整，无破损放电现象：b)
表面清清，无裂纹、脱漆，无爬电痕迹，撑条无错位：c
d）引线、接地及设备标识完好。5.2.6避雷器
避需器的视与检查内容如下：
记录放电让数器动作次数、泄漏电流指示值，核对次数据检查是否有变化，检查放电计数a）
器是否正带：
无放电、过热、接头松动、引线松股断股或烧伤、绝缘破损、法兰裂纹、异常声音等异常现b）
象，封口处密封良好：
e）均压环、放电间隙无异常：
d）引线、接地及设备标识完好。5.2.7晶闸管阀
晶闸管阅的遥视与检查内容如下：a）品间管阀外观无异常，无异味、放电声和异常振动：b）晶闸管阀及与之相关的电气连接点的温度符合要求、晶闸管阀电气连接、进出口水温及水电导率正常：
晶闸管阀运行监视信号指小正常、晶间管无损坏指示、品闸管触发单元无异常指示：d）阅力内温度、混度符合要求：e
晶闻管阀水循环通路无漏水现象5.2.8冷却系统
冷却系统的巡视与检查内容如下：a）冷却系统电控柜各指示信号正确：b）风机、水泵、空调运行正常，无异常声响或震动：水冷系统各仪表指小正确；
整个水冷系统无漏水现象：免费标准bzxz.net
当晶闸管阀采用热管方式冷却时，应检查热管是否有液体渗漏和晶闸管元件过热情况。6
控制保护系统
控制保护系统的邀视与检查内容如下：控制保护系统内各电源显示正带，各电源开关位置正确：a
各调节、保护、VBE运行正常，无异常告警及跳闸信息：b)
控制保护系统信号指示正常，各状态指示与断路器实际位置相符：c
控制保护系统显示数值正常，人机界面屏幕显示数据与仪表相符：d)
控制保护系统温度、声音正常，无异味：e)
控制保护系统柜门、锁完好，标识牌齐全、正确：f）
控制保护系统柜内无积，无小动物进入，室内防鼠害处理措施无损伤：控制室温湿度正常：
保护压板投退位置符合运行要求。5.3SVC的运行维护
5.3.1断路器
新路器的运行维护要求如下：
停电维护时，按照设备使用说明书规定对机构转动部件添加润滑剂：a）
运行中，定期进行红外测温，对安全范围内设备及环境定期清扫：b)
停电维护时，对断路器及机构进行检查、清扫和传动，消除缺陷c）
2隔离开关
隔离开关的运行维护要求如下：停电维护时，按照设备使用说明书规定对机构转动部件添加润滑剂：a)
b）运行中，定期进行红外测温，对安全范围内设备及环境定期清扫；停电维护时，对隔离开关及机构进行检查、清损和传动，消除缺陷。c)
5.3.3电流/电压互感器
电流/电压互感器的运行维护要求如下电压互感器二次侧无短路，电流互感器二次回路无开路情况：a）
二次端子盒及电缆穿管处应密封良好：b)
c）停电维护时，对互感器外瓷件及二次端子盒进行清扫。5.3.4电容器
DL/T1298—2013
电容器的运行维护要求如下：
a）电容器外光温度超过50℃或电容器室温度超过设计值时，应采取措施降温或将该电容器组停止运行：
b》运行中，定期进行红外测温，对安全范围内设备及环境定期清扫、维护设备标识：c）利用停电机会，对电容器进行检食、清扫和传动，消除缺陷。5.3.5电抗器
电抗器的运行维扩要求如下：
a）运行中，定期进行红外测温，对安全范围内设备及环境定期清扫：b）利用停电机会，对电抗器进行清扫、维修检查、消除缺陷。5.3.6避雷器
避雷器的运行维护要求如下：
a）运行中，定期进行红外测温，对安全范围内设备及环境定期清扫：b）利用停电机会，进行清扫、维修检查、消除缺陷。5.3.7晶闸管阀
5.3.7.1日常维护
停电时，检查、清理晶闸管阀元件表面灰尘，检查各晶闸管电子电路（TE）板插接是否良好。7
DL/T1298—2013
5.3.7.2年度维护
品管阔每年应进行次统一维护，对下列项月进行检查，并作好记录：a）测量每对晶闸管级两端的正反向电阻，记录测最值，观察是否有突变或单方向改变的趋势，如有，须进-步判明出现原因并更换对应元件（备品各件参见附录A）；对测量中出现异常的品闸管元件，需首先测量晶闸管是否击穿，如击穿，则更换品闸管，如b
品闸管级两端的正反向电阻正常，则检查触发系统是否正常检查触发系统时严禁用眼睛直视激光发射管，可用低压导通的方法检查晶闸管及光纤的好c
检查TE板前光纤接II和TE板后接线是否连接正常：对手采用水冷方式的品闸管阀，需检查水冷散热片和水冷电阻与主水管接口是否连接正常：e
检食阻尼电容器接线是否正常及电容器是否有膨胀、泄漏的现象，如出现，应更换阻尼电容f
检查绝缘子是否完好，其表面是否洁净、十燥。g
晶闸管阀维护注意事项
晶闸管阀维扩注意事项如下：
a）SVC运行期间，严禁开启品闸管阀围栏门，品闸管阀的维护必须在停电后进行：当损坏的晶闸管元件个数不超过设计的余数，或BOD保护动作次数在允许范用内时，允许b）
继续运行。损坏的元件待TCR（TSC）计划停运时统一进行维护。5.3.7.4TE板运行维护
TE板运行维护要求如下：
根据监控系统品闸管阀图上显示异常的品闸管位置，确定要更换TE板的位置：a）
应在TCR（TSC）停电且品闸管阅可靠接地状态下进行：b)
拨出TE板上的触发与间报光纤插头，应保持洁净：c
更换TE板时，应采取防静电措施：d）
重新装上TE板的触发与回报光纤插头，操作过程中注意触发与回报光纤的位置：e)
检查更换后的TE板与其他TE板空间位置应对齐。f）
5.3.8水冷系统
水冷系统运行维护要求如下：
a）过滤网定期更换：
b）去离子树脂定期更换：
外冷却系统散热管壁定期除垢：c）
d）风机系统定期维护：
e）氮气瓶应每三年送至具有相应资质单位进行检测5.3.9SVC控制保护系统
SVC控制保护系统运行维护要求如下：a）定期检查调节、保护、VBE单元等装置柜散热风扇及过滤网，对积灰进行定期处理：b）SVC停运时，进行装置柜内除尘清洁、接线紧固，清扫二次线时，使用的清扫工具应干燥，金属部分应包好绝缘；
整定值应与定值通知单相符，临时定值可按上级的命令执行，并记在操作记录中；d）微机保护装置的运行和维扩管理按DLT587的要求进行。5.4SVC的异常处理
5.4.1断路器
5.4.1.1运行巡视中发现任何异带，应作好记录并及时上报。8
5.4.1.2发现下列情况之时，应立即采取措施并1报，按上级指令执行：a）合闸后，断路器内部有异常声前；DL/T1298—2013
运行中，发生断路器分、合闸闭锁时（严禁揽白解除闭锁进行操作，立即断开其控制电b)
源，食明原因并及时消除缺陷）：断路器发生排合时（应立即否明原因，待食明拒合原因并消除后方可操作）：e
d）发生断路器非全相运行时（应立即断开该晰路器并查明原因）。5.4.1.3
断路器运行中跳闸后，未查明顾因不能投运5.4.1.4断路器分合闸指小不能准确判断开关分合状态时，应采取观察同路电流、验电等多种辅助手段进行综合分析，作出判断。
5.4.2隔离开关
5.4.2.1运行遥视中发现任何异常，应作好记录并及时上报5.4.2.2隔离开关导电回路过热时应加强监视：并及时上报5.4.2.3支撑绝缘子破损应及时上报5.4.2.4隔离开关拒动时：未查明原因前禁止操作5.4.3电流互感器的异常处理
电流4感器的异常接DLT727的规光进行处理。5.4.4电压互感器的异常处理
电压感器的异常按DL/T727的规定进行处理。5.4.5电容器
5.4.5.1运行邀视中发现任何异常，应作好记录并及时上报。5.4.5.2单台熔丝熔断后，应对电容器进行详细的外观检代和电容量测试，若无异常可更换熔丝，再次投入。
5.4.6电抗器
5.4.6.1运行巡视中发现任何异常，应作好记录并及时上报。5.4.6.2运行中的电抗器，出现下列情况之一-应立即退出并上报：a）电抗器过热或有异常响声：
b）绝缘部分破损、放电或支架松动、倾斜。5.4.7避雷器
5.4.7.1运行邀视中发现任何异常，应作好记录并及时1报5.4.7.2避需器损坏应立即停运更换5.4.8晶闸管阀
5.4.8.1BOD保护动作次数在设计允许范围内时，应作好记录并在SVC检修时进行处理。5.4.8.2单个品闸管元件回报异常告警，尝试复归信号，若可清除该告警，则仪需记承该告警信息，不需做其他处理；若间隔约10s～60s后故障再次出现，应及时上报5.4.8.3单个晶闸管级正反双向回报异常告警，尝试复归信号，若可清除该告警，则仅需记录该告警信息，不需做其他处理：若间隔约10s～60s后故障再次出现，应及时1报。5.4.9水冷系统
水冷系统异常现象主要出现在主、备循环泵故障，冷却水流量、压力、温度、电阻率、液位等异常，冷却水泄漏以及窄气散热器风机放障等几个方面。水冷系统异常处理方法如下：a）水冷系统主循环泵电源故障告警，成首先检查丰循环泵是否过载，如过载应查明过载原因并进行排除：
水冷系统冷却水流轻偏低告警，应切换士循环泵，如切换后仍报警，应检查循环管路所有阀b）
门是否止带及管路是香阻塞：
