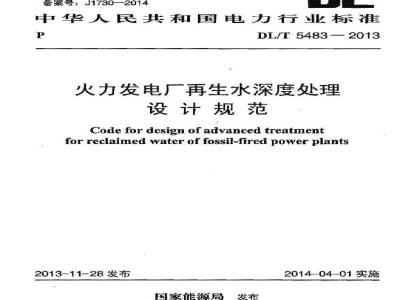

中华人民共和国电力行业标准
DL/T5483—2013
火力发电厂再生水深度处理
设计规范
Code for design of advanced treatmentfor reclaimed water of fossil-fired power plants2013-11-28发布
国家能源局
2014-04-01实施
中华人民共和国电力行业标准
火力发电厂再生水深度处理
设计规范
Code for design of advanced treatmentforrcclaimed watcr of fossil-fircd power plantsDL/T5483-—2013
主编部门：电力规划设计总院
批准部门：国家能源局
施行日期：2014年4月1日
中国计划出版社
2013北京
国家能源局
2013年第6号
按照国家能源局关于印发（能源领城行业标准化管理办法（试行））及实施细则的通知（国能局科技【2009］52号）的规定，经审查，国家能源局批准《核电厂操纵人员执照考核》等334项行业标推（见附件），其中能源标准（N3)62项电力标准（DL）144项和石油天然气标准（SY）128项，现以发布。附件：行业标准目录
国家能源局
2013年11月28日
附件：
行业标准目录
标准编号
5483—2013
标准名称
火力发电厂再步水
深度处理设计规范
代替标准
批准日期
实施日期
2013-11-282014-04-01
根据（国家能源员关于下达2010年第一批能源领域行业标准制（修)订计划的通知\（国能科技[2010]320号)的要求，规范编制组经广泛调研认真总结火力发电厂丁程的设计和建设实践经验，吸取了相关科研成果，并在广泛征求意见的基础上，制定本规范。本规范主要技术内容包括：总则术语、系统及工艺选择、生物反应及脱氮系统、澄清系统、介质过滤系统膜过滤系统、污泥处置系统、药品贮存和计量、检测仪表、管道改阀门：共分为11章和2个附录。
本规范由国家能源局负责管理，由电力规划设计总院提出，由能源行业发电设计标化技术委员会负责日带管理，电中国电力工程顾问集团西北电力设计院负具体技术内容的解释。执行过程中如有意见或建设，寄送电力规划设计总院（地址：北京市西城区安德路65号，邮政编码：100120）。本规范主编单位，主要起漠人主要审查人！主编单位：中国电力工程顾问集团西北电力设计院主要起草人：衰萍帆
华斑惠
主要审查人王
衢书浩
穆冬梅
林建1
谢立红
李淑芳
周红梅
關遂卷
关秀彦
李承藜
王文杰
邀丽蕊
扬宝红
3系统及工艺选择
生物反应及脱氮系统
4.1-般规定
4. 2系统设计
4.3设备选择
4.4布置要求
5澄潜系统
5. 1—般规定
5.2系统设计
5.3设备选择
5.4布置要求
6介质过滤系统
一般规定
6.2系统设计
6.3设备选择
6.4布置妥求
7膜过滤系统
一般规定
7. 2系统设计
设备选择
帝置要求
8污泥处置系统
(16】
-般规定
8.2系统设计
8.3设备选择
布要求免费标准下载网bzxz
药品贮存和计量
检测仪装
管道及阀门
附录A腰气生物滤池计算
附录B
气生物滤池反冲洗餐数
本规范用询说明
引用标谁名录
附：条文说明
General provisinns
Contents
System and technology selection Biological reaction and denitrificarion system4
4. ↓ Gcncral pravisians
4. System design
4. 3Fquipmnt selection
4, 4[,ayout requiremcnt
5Clarification system \.
5. 1 Gcncral provisians
S. 2 Syslem design
5.3Enuipment selection
5.4 Layout requirement
6 Media filtration system
6.1 Ceneral pravisians
6.2 System design
6.3 Fquipment selection
6.4Layoul reuirement
?Membrane filtratian system
General pruvisians
7.2 Systcm design
7. 3Fquipment selection
7. 4Laybut reyuirement
8 Sludge disposal system
（13)
（14）
（14)
8.1 General provisions
8.2 System design
8. 3Equipment selection
8, 4Layout rcquiremenl
9 Chemicals storage and measurement10 Instrumenttation
ll Pipeline and yalve
Appandix A Biological aerated filter caleulatianAppendixBBiologicalaerotedfilterbackwashingparameters
Explanation of wording in this codeList of quated standards
Addition : Explanation of pruvisions(17)
1.0.1为明确火力发电厂再生水深度处理设计原则，保证再生水深度处理系统工艺设计安全可靠、技术先进、经济合理，制定本规范。
1.0.2本规范适用丁火力发电广的再生水深度处理系统工艺部分的设计。
1.0.3火力发电厂再生水深度处理系统的设计应执行国家的基本建设方针，体现水资源重复利用的节水政策，根据来水水质悄况，合理选用处理工艺，节约资源，保护环境，改善劳动条件，提高经济效益。
1.0.4再生水深度处现系统设计时应对来水水源进行调查，掌握上游污水处理厂水源构成、处理工艺、水量.水质情况及其变化造势，明碗深度处理系统进水水质条件和出水水质要求。1.0.5再生水深度处理系统设计应与电厂总体设计相协调。1.0.6火力发电厂再生水深度处理系统设计除应符合本规范外，尚应符合国家现行有关标准的规。2.0.1 再生水
Ieclaimed water
指经污水处理厂适当处理后，达到一定的水质指标，满足某种使用要求，可以进行有益使用的水。2.0.2深度处期
advznced treatment
进一步去除再生水中杂质的净化过程。2. 0. 3复
ammonianitrogen(NH-N)
指水中以游离氮(NH,)和筱离子(NH，\)形式存在的氮。2.0.4介质过滤
medis filtration
利用石英砂、无蝴煤或纤维束等介质床层过滤水中悬浮物的水处理技术。
2. 0. 5 先物反应
biological reaction
利用微生物的作用，使污水中不稳定有机物降解和稳定的过程，也称为生物处理。
2.0.6膜过滤
membrane filtration
利用高分子多孔膜从液体中分离悬浮题粒或大分子的过程，本规范中专指过滤精度在0.01μm0.1μm之间的超滤（ultrafiltration）和过滤精度在0.lum一～1.Oμm之间的微滤（microfiltrtion)过滤技术。
2.0.7噪气生物滤池
hiological aerated filter(BAF)一种污水处理构筑物。适过使用特殊过滤介质的污水处理构筑物，使接融氧化和过滤过程相结合，实现对有机物、悬浮物和氮磷的去除。
2.0.8曝气生物流化池
aeration biological fluidized tank一种污水处理构筑物。池内装有供微生物生长的载体，在水.2
流和气流作用下，载体处于流化状态。依载体表面的生物膜对污染物进行吸附，氧化和分解，可使污水净化。2.0.9硝化处理
nitration ireatment
利用硝化菌在有氧条件下将水中氨氮转化为硝酸盐的处理过程。在反应过程中，可以将氢氮、有机氮类化合物转化为硝酸盐，其包括两个基本反应步骤：出亚硝酸菌参与的将NH·N转化为亚硝酸盐的反应，由硝酸菌参与的将NO一N转化为硝酸盐的反应。硝化细菌利用CO、CO-和HCO作为碳源，其反应式可以表示为:NH -0, +HCO --NO, 十H,O-H,CO 。2.0.10膜生物反应播
membrane hioreactor(MBR)
膜生物反应器是将生物反应技术与膜分离技术有机结合在起的污水处理装置。以膜组件取代传统活性污派法中的二沉池。根据生物反应池（器)与膜组件的组合方式，有一休式和分置式两孙方式。
2.0.11容积负荷
yolume loading
单位池容积单位时间负担的有机物量，一般指瞬气池，生物接触氧化池和生物滤池每立方米池容积每日负担的五日生化需氧射或污泥消化池挥发性悬浮固体母。其计量单位通常以kg/(m·d)裴示。
2. 0. 12脱
nitrogen removal
脱氮是为防止水体富营养化而对废水进行除氮的过程。一般分为物理化学法和生物法两种脱氮方法。3系统及工艺选择
3.。1再生水深度处理系统工艺应根据来水水质，再生水用户对水质的要求、全厂水量平衡、系统规模及场地情况等因素确定。3.0.2设计前应取得全部可利用水源的水质全分析资料，包括-年的逐月资料共12份；且水质资料应有代表性。水质全分析报告格式应符合现行行业标准火力发电厂化学设计技术规程DL/T5068的规定。
进人再生水深度处理系统的来水施认到现行国家标雅城镶污水处理厂污染物排放标推》GB18918一2002中的二级标准或现行国家标准《污水综合排放标准》CB8978—1996中的--级标准。3.0.3当再生水来水水质满足某一用户要求时，可聋接补至该用户。直接补人循环水系统的再生水水质宜满足表3.0.3规定的水质要求。
pH值(25℃)
恐深物
更接补入循环水统的要生水水质指标英位
水质控制指
1., 1 ~-8. 5
根据能汽器等换热器管道材质
及循环水纳倍数要求码定
脱酸盐硬度
总磷以P)
古汕炎
个/ml，
续表 3. 0.3
水质控制指标
权据循环水充许的极限破酸盐
硬度改浓缩伤数础定
≤5（当爆汽器等换热器为润惊时，应<1mg/）维持扑水性道末端为0.1~0,2
采用再生水作为补充水的做开式循环水系统，循环水浓缩3. 0. 4
倍数应根据补充水水质、药剂处理配方和换热设备材质等因索，通过试验或参考类似工程的运行经验确定，同时满足电厂水量平衡要求。
再生水深度处理可采用如下典型工艺1介质过滤一消聋系统：
膜生物反应器(MBR)处理系统：
生物反应及脱氮一介质过滤系统；3
生物反应及脱鼠一混凝澄清系统；介质过滤系统；
介质过滤一膜过滤系统；
混凝澄清一介质过滤系统：
石灰混凝澄清-一介质过滤系统：曝气生物滤池一石灰混凝澄清一介质过滤系统。9
3.0.6再生水深度处理系统的进水宜设置容积不小于0.5h处理水量的亚生水调节池，当与电厂亚生水原水泄布在一起时，可不单独设置调节池。调节池内或进水管上宜加杀菌剂。3.0.7再生水深度处理系统排水宜回收利用。生物反应及脱氮系统
4.1-般规定
4.1.1生物反应及脱氮处理工艺选择应根据来水水质、后续处现工艺进水水质要求等确定。生化处理可选用哦气生物滤池，也可选用膜生物反应器等1艺，
4.1.2采用生物反应及脱氮处理时，来水BOD,和COD比值不宜小于 0. 3.
4.1.3曝气生物滤池或生物流化池进水应为污水处理厂二级处理工艺出水
4.2系统设计
4.2.1生物反应及脱氮处理工艺可选择采用如下典型工艺：进水一→曝气牛物温池→杀菌→出水：1
逃水→滕气生物滤池→杀菌—过滤→出水；3选水→曝气生物流化池→澄清池→杀菌→出水；进水-→曝气生物流化池→澄清池一→杀菌→过滤→出水；4
5逃水→膜生物反应器→杀菌-出水。暴气生物滤池、哦气生物流化池和膜生物反应器进水水质4.2.25
宜符合表4.2.2-1的规定。腰气生物滤池、曝气生物流化池和膜生物反应器出水悬浮物可按照表4.2.2-2的规定进行设计。麦4.2.2-1曙气生物滤池、暖气生物流化池和膜生物反应器进水水质喝气生物够池和磁气
生物流化池（mg/1）
100~300
50-150
膜生物反应器
(ng/L)
BOD;和CODc
比值应20.3
悠浮物
喝气生物池池剂眼气
生物流化池（tug/L）
≤60（短可100）
表 4. 2. 2-2
续表4.2.2-1
膜生物反应器
Cmg/L)
曝气生物滤池，暖气生物流化池和膜生物反应器出水悬浮物吸气生物滤池
总评物(mg/ L)
浊度(NTU)
喝气生物范化治
50--80
膜生物反应器
4.2.3曝气生物滤池不宜少于2格；燥气生物流化池系统不宜少于2组，每组宜为6格，当一座或一组设备检修停用时，其余滤池设备应满足正常出力要求。曝气生物滤池和曝气生物流化池出水宜设置过滤设施。
4.2.4来用膜生物反应器进行脱氮处理时，宜采用分暨式膜生物反应器工艺。膜生物反应带工艺的膜分离装概留的污泥应回流至生物反应器，保持膜池中的混合液悬浮固体浓度与生物反应池的混合液悬浮固体浓度接近。
4.3设备选择
4.3.1滕气生物滤池设计应符合下列规定：1曝气生物滤池宜采用升流式运行方式，并持续进行愿气；2曝气生物滤池平面应为正方形或矩形，单池面积不宜超过50m2，数量不宜少于两座；
3骤气生物滤池布水系统的设计选用长柄滤头配水方式，并翡气水反冲洗配水布气用，布水系统应采用大阻力布水系统；4各滤池配水采用渠道加滋流堰配水方式，滤池曝气管道与反神洗空气管道应分开设置：5曝气生物滤池的滤料应选择比表而积大，强度好，化学稳定性好、具有合适的孔磁率及粗糙、易于生物膜生长的填料，可7
选用陶粒，焦炭，沸石、活性炭等，滤料粒径宜为3mm~6mm；6曝气风机山口应有虹吸破坏措施。4.3.2爆气生物流化池设计应符合下列规定：1曝气生物流化池组应采用上下折流式多格申联构造，每格边长不宜大于4.5m：
2曝气生物流化池中每根风管应有风量调整阀门；3流化池载体填料区底部和上部均应设置拦截网，流化池载体应为对生物无毒决、亲水性能好、品挂膜，比表面私大，孔隙率较高，机械强度较大、化学稳定性好的高分子材料，载体藏径宜为10mm~12mm;
4流化池底部集泥区高度宜为0.5m~0.7m，池底部宜设置V型排泥槽和穿孔管排泥系统；
5赚气生物流化池设计计算应符合噪气生物流化池设计规程》CECS209的规定。
4.3.3膜生物反应器T艺设计应符合下列规定：1进水应设置格栅，必要时还应设置沉砂池；2膜生物反应器工艺宜选择生物处现装置与膜分离装分开设置方式：
3膜生物反应器工艺的生物反应池设计计算应符合现行国家标准外排水设计规范\GB50014的规定，膜过滤装暨设计要求应按照本规范第7章执行。
4.3.4气生物滤池用于去除水中有机物时，滤料体积可按照本规范附录A中式（A.0.1)计算：曝气生物滤池用于硝化工艺时，所需滤料表面积和体积可按照本规范附录A中式（A.0.2-1)、式(A. 0. 2-2)计算。
4.3.5赚气生物滤池总面积应按照本规范附录A中式（A0.3)计算。爆气生物滤池总高度宜为5m～7m，承托层高度0.3m~0.4m，项部集水空问的水区高度0.8m~1.0m，底部配水区高度1.2m~1.5m，超高0.3m~0.5m
4.3.每格曝气生物滤池应设罩一台曝气风机，滤池反洗风机可作为气风机的备用风机。滤池反洗膨胀率不宣小于10%。4.3.7曝气生物滤池生物反应，氨疯硝化反应的氧量及氮鼠硝化需要的碱度量可按本规范附录A中式（A.0.4-1)、式（A.0.4-2)和式(A. 0. 4-3)计算。
氧气可利用率宜按照20%～30%计算，滤池曝气可按照标准状态下的气体与水的体积比5：1计算。4.3.8气生物滤池需定期进行反冲洗，反洗周期宜为48h~168h，每月宜进行一饮强冲洗。反洗水量和气量可按照本规范附录B计算。
4.3.9哦气池爆气系统的设计应符合鼓风赚气系统设计规程CECS97的规定。
4.3.10当生物反应和脱氮系统来水的BOD;或碱度不满足系统稳定运行要求时，应设置营养剂、碳酸盐添加设施。碳酸盐碱度添加量可按照下式计算：C=1.2×Ca,-Ccaco
式中：C--碳酸盐碱度添加量(mg/L,以CaCU,计）;1.2—·--硝化反应安全系数；
氢鼠硝化需要的碱度量（mg/L,以CaCO,计）；Cucaco
来水碱度量（mg/L，以CaCO计）。4.4布置要求
4.4.1曝气牛物滤池、骤气生物流化池，曝气池的设计应满足冬季运行水温达到6℃及以上，挂膜时水温达到15℃的要求，寒冷地区宜布置在室内或设暨冬季保温设施。4.4.2气生物滤池，哦气生物流化池和曝气池的配套风机，水录等虚希置在蕴内。
4.4.3赚气生物滤池、曝气生物流化池、气池顶部运行巡视和检修通道应设置防护栏杆。
5澄清系统
5.一般规定
5.1.1当来水悬浮物不满足后续处理工艺进水独度要求时，应设罩混凝澄清系统。当来水碳酸盐硬度大于3mmol/L时，可裘用石灰混凝澄清处理工艺。
5.1.2澄滑池型式应报糖来水水质处理水量，后续处理工艺对进水的要求、场地条件等进行选择。5.2系统设计
5.2.1逻清系统应配备完整的加药设施，药品的选择及其用量，应根据来水水质、试验结果惑参照相似条件的更生水深度处理站运行经验确定。
5.2.2澄清弛设计出水悬浮物宜小于等于10mg/L，采用石灰混凝澄清处理T艺时，设计出水碳酸盐腰度宜小于等于1mmal/L。5.2.3澄清池排泥宜采用自动排泥方式，排泥管道宜设置自动冲洗水设施。
5、2.4澄清池宜设置泥渣回流系统。5.2.5没清池进水水流应平稳，多台澄清池并联时，应采敢措施保证各合设备进水流量均衡。
5.2.6每台澄清池宜独立配置各类加药泵。5.3设备选择
5.3.1消池台数不宜少于两台。当有一台设备检修时，其余设备应满足察统正常供水要求。
5.3.2机械搅拌澄清池设计应符合下列规定： 10.
1机械揽拌澄清池上升流速宜为0.6mm/s~0.8mm/s，采用石灰混凝澄清工艺时可取上限，水停留时间宜按照1.5h~3h设计。
2机械揽拌澄清池各反应室应设取样装置。3当采用石灰混凝澄处理工艺时应设置机械刮泥装置。4机械搅拌澄清池入口应设罩加药混合器。5采用石灰混凝澄清处理工艺时，石灰乳应直接加到第二反应室，并采用多点投加。
5.3.3其他型式的消池设计参数应根据工程经验和制造商的设计导则确定。
5.4布置要求
5.4.1澄池可露天布置，但位于寒冷地区的澄清池宜布暨在室内，或戒顶部封闭。
5.4.2澄清池应设置爬梯，项部应设置运行检修平台，平台周国应有防护栏杆。
