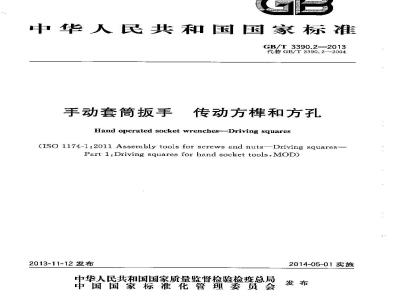

ICS 25. 140. 30
中华人民共和国国家标准
GB/T3390.2—2013
代替GB/T3390.2—2004
手动套筒扳手
传动方椎和方孔
Hand operated socket wrenches-Driving squares(ISO 1174-1:201l Assembly tools for screws and nutsDriving sguares-Part l,Driving sguares for hand sacket tools,MOD)2013-11~12 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2014-05-01实施
GB/T3390《手动套简扳手》为系列国家标准,现由5项标准组成:-GB/T3390.1手动套简扳手套筒;-GB/T3390.2手动套筒扳手
传动方样和方孔,
-GB/T3390.3手动套筒扳手传动附件;-GB/T3390.4手动套筒扳手连接附件;-GB/T3390.5手动套简扳手检验规则、包装与标志。本标准为GB/T3390的第2项。
本标准按照GB/T1.1—2009给出的规则起草。GB/T3390.2—2013
本标准代替GB/T3390.2—2004手动套简扳手传动方摊和方孔》,与GB/T3390.2—2004相比,主要技术娶求变化如下:
-对传动方和传动方孔的基本尺寸作了调整和修改(本版的表1、表2);修改了产品标记(2004版的3.4,本版的3.4);删除了包装、标志、运输与贮存(2004版的第7章)。本标准使用重新起草法修改采用ISO1174-1:201I《螺钉和螺母装配工具传动方裤和方孔第1部分:手动套简工具的传动方和方孔》。本标准与ISO1174-1:2011相比,在结构上有较多调整,附录A巾列出了本标准与ISO1174-1:2011相比的章条编号对照一览表。本标准与ISO1174-1:2011相比存在技术性差异,这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线(I)进行了标示,在附录B中给出了相应技术性差异及其原因的一览表。本标准还作了下列编辑性修改:将标推名称修改为《手动套筒扳手传动方样和方孔》。本标准由中国轻工业联合会提出。本标准由全国五金制品标推化技术委员会工具五金分技术委员会(SAC/TC174/SC2)归口。本标准负资起草单位:文登威力工具集团有限公司、渐江四达工具有限公司、浙江拓进五金工具有限公司、上海市工具工业研究所。本标准参加起草单位:宁波安拓实业有限公司、杭州华丰巨箭工具有限公司、宁波市杰杰工具有限公司、杭州巨星科技股份有限公司、浙江亿洋工具制造有限公司、江苏舜天国际集团江都工具有限公司、沈阳欧泰·凯达扭矩技术有限公司、宁波德诚工具有限公司、浙江埃米顿机电有限公司、龙口市新达工具有限公司。
本标推主要起草人:家平、邱瑞龙、张金满、吴祖训、詹朝晖、王维法、付先念、王伟毅、陈昌祺、邹家平、梁滨昌、钱贤平、杨野、宋清林、顾青。本标准所代替标准的历次版本发布情况为:GB/T 3390.2—1982,GB/T 3390.2—1989.GB/T 3390.2—2004.范围
手动套筒扳手
传动方槿和方孔
GB/T 3390.2—2013
本标推规定了手动套简扳手传动方利方孔的分类,技术要求、试验方法和检验规则。本标准适用于装拆穴角螺栓和螺母的手动套筒扳手传动方样和方孔。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T321优先数和优先数系(GB/T321—2005ISO3:1973,IDT)GB/T1800.1产品几何技术规范(GPS)极限与配合第1部分:公差、偏差和配合的基础(GB/T 1800.1-2009,ISO 286-1.1988,M0D)GB/T1957光极限量规:技术条件GB/T3390.5手动套筒扳手检验规则包装与标志GB/T6060.2表面粗糙度比较样块磨、车、、铣、插及刨加工表面(GB/T6060.2—2006,ISO2632-1.1985,MOD)
3分类
3.1型式
传动方样的型式如图1和图2所示,传动方孔的型式如图3和图4所示。注:B型传动方样只能与D型传动方孔配合使用。图1A型传动方
GB/T 3390.2—2013
,应倒角或磨圆,与方样的 r1 咳合。。应倒角或磨圆,与方的并哟合。3.2传动方和传动方孔系列
图2B型传动方
图3C型传动方孔
图4D型传动方孔
传动方样和传动方孔的对边尺寸s按照GB/T321的R10系列分为6.3mm、10mm、12.5mm20mm和25mm五个系列,其代号分别为6.3、10、12.5.20和25。3.3基本尺寸
传动方样和传动方孔的基本尺寸应符合表1和表2的规定。传动方样基本尺寸(A型和B型)表1
基本尺寸
GB/T 3390.2—2013
单位为享米
注1:传动方梯对边尺寸 s的最大尺寸和最小尺寸是根据GB/T1800.1—2009规定的IT11级公差数值算出的。注 2:不推荐 B型和 C 型配合使用,注3:带括号的型式为非优选。
- La,mln = 8.m -5 ,mh--0. 5 mm。表2
传动方孔基本尺寸(C型和D型)
基本尺寸
草位为旁米
注1:传动方孔对边尺寸s的最大尺寸和最小尺寸是根据GB/T1800.1-—2009规定的IT13级公差数值算出的.注2:不推荐 B型和 C型配合使用。注3:带括号的型式为非优选。
3.4产品标记www.bzxz.net
传动方样和传动方孔的标记由名称、标准编号、型式和系列代号组成。示例1.系例为12.5的 A型传动方样标记为:传动方样GB/T3390.2-A12.5
示例2.系列为1%.5的C型传动方孔标记为:传动方孔GB/T3390.2-C12.5
4技术要求
4.1表面粗糙度
传动方样和传动方孔表面粗糙度R值应不大于25μm。3
GB/T3390.2—2013
4.2结合性能
传动方样与传动方孔的结合和分离应便捷可靠,在表3规定的脱卸力下应分离方便。5试验方法
5. 1 基本尺寸检验
传动方裤和传动方孔的基本尺寸采用符合GB/T1957规定的专用量规或通用量具检验。5.2表面粗糙度检验
传动方和传动方孔表面相糙度检验采用符合GB/T6060.2规定的标准样块进行。5.3结合性能试验
用手力应能将传动方插人或分离传动方孔。沿传动方样和传动方孔的轴线方向缓慢施加表3规定的拉力,传动方和传动方孔应能分离。表3结合性能试验
传动方样和方孔系列
检验规则
传动方样与传动方孔的检验规则按GB/T3390.5的规定。4
脱卸力
附录A
(资料性附录)
本标准与IS01174-1:2011的章条编号对照情况GB/T 3390.2—2013
本标推与ISO1174-1:2011相比,章条编号发生了变化,具体对照情况见表A,1.表 A,1本标准与 IS0 1174-1:2011 的章条编号对照情况本标准章条编号
对应的国际标准章条编母
GB/T 3390.2—2013
附录B
(资料性附录)
本标准与 IS0 1174-1:2011 的技术性差异及其原因表 B.1 给出了本标准与 IS0 1174-1:2011 的技术性差异及其原因。表 B.1本标准与 IS0 1174-12011 的技术性差异及其原因本标准的
章条编号
技术性差异
关于规范性引用文件,本标准做了具有技术性差异的调整,以适应我国的技术条件,调整的情况集中反映在第2章“规范性引用文件”中,具体调整如下:
,用等同采用国际标准的GB/T321代誉ISO1174-1:2011引用的ISO3(见3.2)
用修改采用国际标准的GB/T1800.1代替ISO1174-1:2011引用的 IS0 286-1(见 3. 3);■增加用了 GB/T 1957(见 5, 1);增加引用了GB/T3390,5(览6)
增加号用了GB/T6060.2(览5.2)对传动方和传动方孔的基本尺寸作了调整和修改增加了技术要求中传动方和传动方孔表面粗糙度的要求增加了基本尺寸检验
增加了表面粗糙度检验
增加了检验规则
适合我国技术条件
适合产品制造的实际情况
适合我国技术条件
适合我国技术条件
适合我国技术条件
适合我国技术条件
