ICS 25. 140. 30

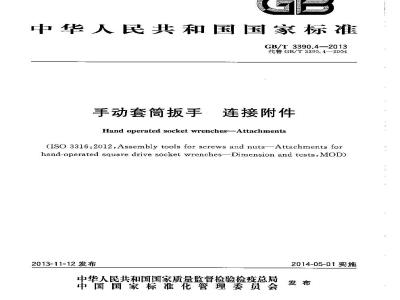

中华人民共和国国家标准
GB/T 3390,4-2013
代替GB/T3390.4—2004
手动套筒扳手
连接附件
Hand operated socket wrenches--Attachments(ISO 3316:2012,Assembly tools for screws and nuts—Attachments forhand-operated sguare drive socket wrenches-Dieusion and tests,MOD)2013-11-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准花管理委员会
2014-05-01实施
GB/T3390%手动套筒扳手》为系列国家标推，现由5项标准组成：GB/T3390.1手动套简扳手套筒；-GB/T3390.2手动套筒扳乎传动方样和方孔，-GB/T3390.3手动套筒扳手传动附件；GB/T3390.4手动套筒扳手连接附件；检规则、包装与标志。
GB/T3390.5手动套简扳手
本标准为 GB/T 3390的第 4项。本标推按照 GB/T 1.1一2009给出的规则起草。GB/T 3390.4--2013
本标准代替GB/T3390.4—2004《手动套筒扳手连接附件》，与GB/T3390.4—2004相比，主要技术要求变化如下：
删除了在产品类型中的方摔传动杆(2004版的3.1,3.4)1减少了20系列接杆的产品规格(2004版的表1、本版的表1)；删除了试验扭矩等级和c级试验扭矩（2004版的3.3.4.4,本版的4.5);修改了产品编号（2004版的表1、本版的表1)；一修改了产品标记2004版的3.5，本版的3.4：修改了表面处理的要求（2004版的4.5,本版的4.1)；修改和增加了表面质量的要求(2004版的4.1,本版的4.2)。本标准使用重新起草法修改采用ISO3316：2012《螺钉和螺母装配工具手动套简扳手附件尺寸和试验》。
本标准与 ISD 3316.2012相比,在结构上有较多调整,附录 A 中列出了本标准与 ISO 3316:2012相比的章条编号对照一览表。
本标准与IS03316:2012相比存在技术性差异，这些差异涉及的条款已通过在其外侧负边空白位置的垂直单线(I)进行了标示，在附录B中给出了相应技术性差异及其原因的一览表。本标准还做了下列缩辑性修改：将标准名称修改为《手动套简手连接附件》。本标准由中国轻工业联合会提出。本标准由全国五金制品标准化技术委员会工具五金分技术委员会（SAC/TC174/SC2)归口。本标准负责起草单位：宁波市杰杰工具有限公司、宁波安拓实业有限公司、杭州华丰巨箭工具有限公司、上海市工具工业研究所。本标准参加起草单位：渐江拓进五金工县有限公司、文登威力工具集团有限公司、浙江四达工具有限公司，杭州巨星科技股份有限公司、江苏舜天国际集团江都工具有限公司、浙江亿洋工具制造有限公司、宁波德诚工具有限公司、浙江新蓝达实业股份有限公司、浙江埃米顿机电有限公司。本标推主要起草人：付先念、张金清、王维法、吴祖训、厉广孝、翰家平、邱瑞龙、王伟毅、邹家平、陈昌祺、钱贤平、沈建明、杨野，顾青。本标准所代替标准的历次版本发布情况为：-GB/T 3390. 4—1982,GB/T 3390. 4~1989,GB/T 3390. 4—2004.T
1范围
手动套简手
连接附件
GB/T3390.4—2013
本标准规定了手动套筒扳手连接附件的产品分类，技术要求、试验方法、检验规则、包装、标志、运输与贮存。
本标推适用于装拆六角螺检和螺母的手动套筒扳手的连接附件。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注且期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T230.1金属材料洛氏硬度试验第1部分：试验方法(A、B.C、D、E、F、G、H、K、N、T标尺) (GB/T 230. 12009,ISO 6508-1:2005,MOD)GB/T3390.2手动套筒扳手传动方摔和方孔（GB/T3390.2—2013,ISQ1174-1;2011，MOD)GB/T3390.5手动套筒扳手检验规则、包装与标志GB/T4625螺钉和螺母的装配工具术语（GB/T4625—1998，idtISO1703：1983）GB/T4955
6金属覆盖层覆盖层厚度测量阳极溶解库仑法(GB/T4955—2005,ISO2177：2003,IDT)
GB/T 6060. 2
衰面粗糙度比较样块磨、车、镗、铣、插及刨加工表面（GB/T 6060.2一2006，ISO2632-1：1985,MOD)
GB/T6462金属和氧化物覆盖层横断面厚度显微镜测量方法（GB/T6462—2005,ISO1463：2003,IDT)
3产品分类
3.1类型
连接附件按GB/T4625的规定分为三种类型，命名如下：a）接头：
b）接杆；
c）万向接头。
3.2传动方样和传动方孔系列
连接附件根据其传动方样和传动方孔的对边尺寸分为 6.3 mm、10 mm.12.5 mn、20 mt 和25mm五个产品系列，代号分别为6.3、10、12.520和25。3.3基本尺寸和编号
连接附件的基本尺寸和编号应符合表1的规定。1
GB/T3390.4—2013
5100030
5100040
5100041
5100050
表 1连接附件的基本尺寸和编号例
万向接头
传动方样和
传动方孔
方和方孔
方稗和方孔
单位为毫米
基本尺寸
100±5Www.bzxZ.net
125±6
250±12
125±6
250±12
200±10
400±20
200±10
400±20
3.4产品标记
GB/T3390.4—2013
连接附件的产品标记由产品名称、标准编号、传动方孔尺寸和传动方样尺寸以及长度组成。示例1：传动方孔为10 mm、传动方样尺寸为 6.3mm接头的标记为：接头 GB/T 3390, 4-10×6, 3
示例2:传动方孔和传动方样的尺寸为 12.5 mm,长度为125mm的接杆标记为：接杆GB/T 390. 4-12,5X125
示例3；传动方孔和传动方样的尺寸为20 mm的万向接头标记为:万向接头CB/T3390.4-20
4技术要求
4.1表面处理
4.1.1连接附件应进行电镀或其他表面处理。4.1.2经电镀处理的连接附件，其电镀层厚度应不低于6μm。4.2表面质量
4.2.1经电镀处理的连接附件，其表面应色泽均勾，不应有气孔、漏镀、起层等影响保护性能和使用寿命的缺陷，
4.2.2经发黑处理或其他化合物生成处理的连接附件，其表面应色泽均匀，不应有明显的斑点及露底现象，且有一层防保护涂层，
4.2.3连接附件的表面不应有裂纹，毛刺等影响外观和使用功能的缺陷。4.2.4传动方样和传动方孔表面粗糙度Ra值应符合GB/T3390.2的规定。4.3传动方梯和传动方孔
连接附件的传动方摔和方孔的基本尺寸和结合性能按GB/T3390.2的规定。4.4硬度
连接附件的传动方摔和传动方孔的硬度应不低于39HRC，4.5扭矩
连接附件应按表2的规定进行最小扭矩试验。表2连接附件的最小试验扭矩
5100030
传动方摔和传动方孔
最小试验扭姬
GB/T 3390.4-2013
5100040
5100041
5100050
4.6操作性能
万向接头
表2（续）
传动方棉和传动方孔
最小试验扭矩
当万向接头肘节夹角在35°以内时，应转动灵活。肘节在备个方向上的转动变位角不应小于75°5试验方法
基本尺寸检验
连接附件的基本尺寸用通用量具检验。5.2表面处理检验
电镀层厚度检验按GB/T4955或GB/T6462的规定进行。5.3表面质量检验
5.3.1连接附件的表面质量用目测检验。5.3.2传动方和传动方孔的表面粗糙度检验,采用符合 GB/T 6060.2规定的标准样块进行。5.4传动方和传动方孔检验
连接附件的传动方棒和传动方孔的基本尺寸和结合性能的检验按GB/T3390.2的规定进行。5.5硬度试验
连接附件的传动方摔和传动方孔的硬度试验按GB/T230.1的规定，在传动方棵和传动方孔的外表面上进行。
5.6扭矩试验
5.6. 1 试验步骤
连接附件扭矩试验采用的方样试棒和方孔试棒，其方样和方孔的对边尺寸应符合GB/T3390.2中S1m和s2min的相应规定，公差分别为h8和H8,硬度都不应于55HRC。试验时，固定方孔试棒，将连接附件的传动方样插入方孔试棒内，再将方样试棒插入连接附件的传动方孔内，然后平稳缀慢地施加载荷，直至达到表2规定的最小试验扭矩值。4
采用方孔旋转的扭矩试验机，其扭短精度为主2.5%5.6.2连接附件的试验要求
GB/T3390.4—2013
接头、接杆和万向接头在试验时，应保证试验方孔试棒、连接附件和方样试棒在间一轴线上。5.7转动试验
万向接头的转动用手力进行试验，其肘节变位角使用万能角度尺测量。6检验规则
产品的检验规则按GB/T3390.5的规定。包装、标志、运输与存
产品的包装、标志,运输与贮存按GB/T 3390.5的规定。5
GB/T3390.4—2013
附录A
(资料性附录）
本标准与IS0 3316;2012的章条编号对照情况本标准与IS0 3316:2012相比，章条编号发生了变化，具体对照情况见表A,1。表A.1本标准与IS03316：2012的章条编号对照情况本标准章条编号
对应的国际标准章条编号
附录B
（资料性附录）
本标准与 IS0 3316;2012 的技术性差异及其原因表B.1 给出了本标准与 IS0 3316:2012的技术性差异及其原因。表 B.1本标准与 ISO 3316:2012的技术性差异及其原固本标准的
章条编号
技术性差异
关于规范性引用文件,本标准做了具有技术性差异的调整以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件\中,具体整如下，
增加引用了 GB/T 230. 1(见 5. 5);用修改采用国际标推的GB/T3390.2代荐ISO3316:2012引用的 ISO 1174-1(见 4. 2.4. 3,5. 4,5. 6. 1) ;增引用了GB/T 3390.5(篇6章,第7章);增加引用了 GB/T 4625(见 3.1); 增加引用了 GB/T 4935(见 5. 2);■增加引用了 GB/T 6060,2(见 5.a);■增加引用了 CB/T 6462(见 5, 2)增加了囊面处理的要求
增加了表面质量的要求
增加了表面处理的试验方法
增加了表面质量的试验方法
增加了检验规则
增姗了包装,标志,运输与贮存
GB/T 3390.4—2013
适合我国技术条件
适合我国技术条件和产品现款
适合我国技术条件和产品现状
适合我国技术条件和产品现状
适合我国技术条件和产品现状
适合我国技术条件
适合我国技术条件
GB/T 3390. 4-2013
打印日期：2013年12月26日F009中华人民共和国
国家标雅
手动套筒扳手连接附件
GB/T 3390.4—2013
中国标准出版社出版发行
北京市朝阳区和乎里西街甲2号（100013）北京市西城区三里河北街16号（100045）网证 www, spc, net, en
总编室：（010)64275323发行中心：（010)51780235读者服务部：（010)68523946
中国标推出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张 0. 75 字数 16 千字
2013年12月第一版2013年12月第一次印刷#
书号：155066·1-47879定价16.00元如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：(010)68510107
