GB/T 3931-2010 联轴器 术语
GB/T3931-2010
标准压缩包解压密码：www.bzxz.net

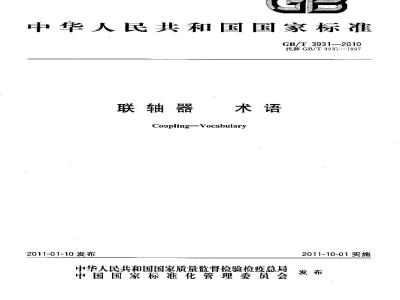

标准图片预览
标准内容
ICS 21. 120. 20
中华人民共和国国家标准
CB/T 3931—2010
代替GB/T3931—1997
联轴器
Coupling-Vocabulary
2011-01-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2011-10-01实施
GB/T 3931—2010
2术语和定义
3联轴器技术参数术语和定义
附录A《规范性附录）
联轴器简图符号
GB/T3931—2010
本标准是对GB/T3931—1997《联轴器术语的修订，修订时，在联轴器层次分类上与GB/T12458--2003《联轴器分类》保持致。本标准与GB/T3931—1997相比，主要差异如下：增加了3.2联轴器公称转矩T，的术语和定义；一对部分联轴器的术语和定义作了修改；增加和修改了部分联轴器的技术参数术语。本标准的谢录 A为规范性附录。本标准由全国机器轴与附件标准化技术委员会(SAC/TC 109)提山并归口。本标准起草单位：中机尘产力促进中心、德附文达基础件有限公司、太原重工股份有限公司、河北省冀州市联轴器厂。
本标准主要起草人：明翠新、正建农、王晓凌、刘靖生、邓高见。本标准所替代标准的历次版本发布惜况为：GB 3931—1983,GB/T 3931—1997.1范围
联轴器
本标准规定了联轴器及其技术参数的术语和定义。本标准适用于联轴器。
2术语和定义
联轴器coupling
联接两轴或轴回转件，传递转矩和运动的一种装置。注：联轴器简图符号见附录A。
刚性联轴器rigidcoupling
不能补偿两轴有相对位移的联轴器。2.2. 1
凸缘联辑爵
Fflangecaupling
利用凸缘和螺检联接两个半联轴器的联轴器，见图1。图1
径向键凸缘联轴器flange coupling withradialkey利用径问键和螺栓联接两半联轴器的联轴器，见图2图2
GB/T 3931—2010
GB/T 3931—2010
套筒联轴器sleeve conpling
利用公用套筒，以某种方式联接两轴的联轴器，见图3。图3
夹壳联轴器split cuupling
利用两半沿轴向部分的夹壳，以某种方式爽紧，以实现两轴联接的联轴器，见图4图4
平行轴联轴器parallel shaftcoupling利用中间盘通过销轴，以实现两平行轴联接的联轴器，见图5。图5
挠性联轴器lexiblecuupling
能补偿两轴相对位移的联轴器。2. 3, 1
无弹性元件绕性联轴器flexiblecouplingwithoutelasticresilicntcomponent没有弹性联接件的揽性联轴器。2. 3. 1. 1
universal coupling
万向联轴器
在角向、径向、轴向有较大位移时可传递转矩的联轴器2
2, 3,1.1.1
十字轴式万向联轴器universalcouplingwithspider利用字轴式中间件，以实现不同轴线间两轴联接的万向联轴器，见图6。图6
2. 3. 1. 1. 2
球笼式万向联轴器universalcouplingwithballnd socketGB/T3931—2010
利用若干钢球置于分别与两轴联接的内外星轮槽内，以实现不同轴线间两轴联接的万向联轴器，见图？。
2. 3. 1. 1. 3
球铰式万向联轴器universalcouplingwithspherearticulation利用球铰式的中间件，以实现不同轴线间两轴联接的万向联轴器，见图8。图8bzxZ.net
2. 3. 1, 1. 4
球铰柱塞式万向联轴器piston oniversal conpling with sphere articulation利用球铰和柱塞式组合的中间件，以实现不同轴线间两轴联接的方向联轴器，见图9。3
GB/T3931—2010
2. 3. 1.1. 5
三叉杆式万向联轴器universal coupling with three fork rod1
利用三叉杆和柱塞式组合的中间件,以实现不同轴线间两轴联接的万向联轴器，见图10，图10
2. 3. 1. 1. 6
球式万向联轴器
universal coupling with sphere fork利用若干锅球置于两个球叉组成的中间件，以实现不同轴线间两轴联接的万向联轴器，见图11。图11
2. 3. 1. 1. 7
凸块式万向联轴器universali couplingwithconvexblock利用两个凸块叉和两个中间凹块组成的中间件，以实现不同轴线间两轴联接的方向联轴器，见图12。
2.3. 1. 1.8
三球销式万向联轴器universalconplingwiththreespherepinGB/T3931—2010
利用在同一平面内通过三个径向均勾分布的装有球环的三销架，将壳体与轴联接，以实现不同轴线简两轴联接的万向联轴器，见图13。图13
2. 3. 1. 1. 9
三销式万向联轴器uniyersalcouplingwiththreepin利用两个三销轴与两个心轴叉组成的中间件，以实现不同轴线间两轴联接的万向联轴器，见图14。
2. 3. 1. 1. 10
球销式万向联轴器universal couplingwithspherepin利用由根两端轴颈上装有球环的销轴，将双柱槽壳与球头轴联接起来的中间件，以实现不同轴线间两轴联接的万向联轴器，见图15。5
GB/T 3931—2010
2. 3. 1. 2
齿式联轴器gearcoupling
利用内外齿啮合，以实现两半联轴器联接的联轴器，见图16。鼓形齿
2.3. 1. 3
链条联轴器chaincoupling
利用公用的链条，同时与两个齿数相同的并列链轮啮合，以实现两半联轴器联接的联轴器，见图17。图17
2.3. 1. 4
滑块联轴器slider coupting
利用中间滑快，在其两半联轴器端面的相应径向槽内滑动，以实现两半联轴器联接的联轴器，见图18。图181
2.3. 1. 5
球面滚子联轴器sphererollercoupling利用球面滚子中问件，以实现主、从动端联接的联轴器，见图19。图19
2. 3. 1. 6
滚珠联轴器ballcoupling
利用钢球中间件，以实现主，从动端联接的联轴器，见图20。图20
弹性联轴器resilient couplingGB/T3931—2010
利用弹性元件的弹性变形，以实现补偿两轴相对位移，缓和冲击和吸收振动的挠性联轴器。2.3.2. 1
金属弹性元件弹性联轴器resilient couplingwithmetallic elastic element具有金属弹性元件的弹性联轴器。2.3.2. 1,1
膜片联轴器freedomdisccoupling利用弹簧叠片，以螺栓或其他联接方式与两半联轴器联接的联轴器，见图21。GB/T 3931—2010
2.3.2. 1.2
膜盘联轴器diaphragmcoupling
利用单(多)弹性盘，以螺栓或其他联接方式与两半联轴器联接的联轴器，见图22。电界
2.3.2. 1.3
簧片联轴器flat spring coupling利用若于簧片纽，按不同方式布置，以实现两半联轴幕联按的联轴器，见图23。图23
2.3.2.1.4
蛇形弹簧联轴器steelflexgrid coupling利用蛇形弹簧，嵌在两半联轴器凸缘上的齿间内，以实现两半联轴器联接的联轴器，见图24。8
2. 3. 2. 1. 5
弹性杆联轴器resilientpolecoupling图24
利用若干组杆状弹赞通过螺栓，以实现两半联轴器联接的联轴器，见图25。图25
2. 3. 2. 1. 6
螺旅弹簧联轴器
serewspringcoupling
GB/T 3931—2010
利用若干圆柱螺旋弹策通过圆柱销，以实现两半联轴器凸缘联接的联轴器，见图26。图26
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
