ECS25.020

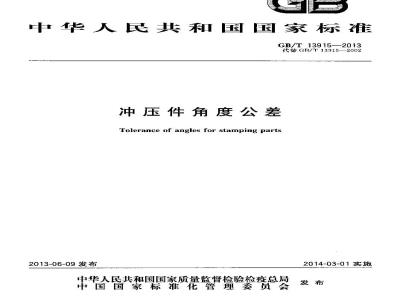

中华人民共和国国家标准
GB/T 13915—2013
代替GB/T13915—2002
冲压件角度公差
Tolerance of angles for stamping parts2013-06-09发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2014-03-01实施
本标准按照 GB/T 1.1—2009给出的规则起草。GB/T 13915—-2013
本标准代替GB/T13915—2002《冲压件角度公差》，与GB/T13915—2002相比，除编辑性修改外，主要技术变化如下：
增加了冲压件冲裁角度和弯曲角度的图例（见3.1和3.2)；-修改了标准名称的英文翻译（见封面，2002年版的封面）；修改了名词的英文翻译（见2.1.2.2,2002年版的2.1、2.2)；修改了3.3中选用本标准规定的表示方法（见3.32002年版的3.3)；修改了极限偏差（见第1章、第4章，4.2,2002年版的第1章，第4章、4.2）；修改了4.1中冲压件角度偏差选用范围（见4.1,2002年版的3.3)；修改了公差等级选用表格中的厚度区间及选用公差（见附录A，2002年版的附录A)。本标推由全国锻压标推化技术委员会(SAC/TC74)提出并归口。本标准主要起草单位：一拖(洛阳)福莱格车身有限公司。本标准主要起草人：戴路、祝晶、柳南。本标所代替标推的历次版本发布情况为：-GB/T 13915—1992;
-GB/T13915—2002。
1范围
冲压件角度公差
本标准规定了金属冲压件的角度公差等级代号、公差数值及偏差数值。本标准适用于金属板材冲裁与弯曲的零件。2术语和定义
下列术语和定义适用于本文件。2.1
冲压件冲裁角度blankingangleforstampingParts在平冲压件或成形冲压件的平面部分，经冲裁工序加工而成的角度。2.2
冲压件弯曲角度bending angle for stamping parts经弯曲工序加工而成的冲压件的角度。3冲压件角度公差等级、代号及数值GB/T 13915—2013
3.1冲压件冲裁角度公差分6个等级，即：AT1至AT6。AT表示冲压件冲裁角度公差，公差等级代号用阿拉伯数宇表示。从AT1至AT6等级依次降低。冲床件冲裁角度公差数值按表1规定。冲压件冲裁角度公差应选择较短的边作为主参数。短边尺寸工选用示例见图1。表1冲压件冲裁角度公差
短边尺
公差等级
>10~25
>25--63
263--160
>160~400 >400~1 000
>1 000
3.2冲压件驾曲角度等级分5个等级，即：BT1至BT5。BT表示冲压件弯曲角度公差，公差等级代1
GB/T139152013wwW.bzxz.Net
号用阿拉伯数字表示。从BT 1至BT 5等级依次降低。冲正件恋曲角度公差数值按表2规定。冲压件弯曲角度公差应选择较短的边作为主参数。短边尺寸I选用示例见图2。表2冲压件弯曲角度公差
短边尺寸
公差等级
>10~25
>63~160
160~400
>400~1 000
>1 000
0°12'
3.3采用本标准规定的未注角度公差，应在相应的图样，技术文件中用本标推号和公差等级符号表示。例如选用本标准BT 4级公差等级时，表示为：GB/T13915-BT 4。4冲压件角度偏差
4.1依据使用的需要选用单向或双向偏差。4.2未注公差的角度偏差数值，取表1、表2中给出的公差值的-半，冠以“主”号分别作为上下偏差。5公差等级选用
本标维给山的冲压件角度公差等级选用见附录A。2
附录A
（规范性附录）
公差等级选用
A. 1冲压件冲裁角度公差等级按表 A.1选用。表A.1冲压件冲裁角度选用表
材料厚度！
冲压件弯曲角度公差等级按表A.2选用AT3
公差等级
表A,2冲压件弯曲角度选用表
材料厚度。
公差等级
GB/T13915—2013
