GB/T 17447-2012

基本信息

标准号: GB/T 17447-2012

中文名称:气雾阀

标准类别:国家标准(GB)

英文名称:Aerosol valve

标准状态:现行

发布日期:2012-12-31

实施日期:2013-07-01

出版语种:简体中文

下载格式:.rar .pdf

下载大小:438KB

相关标签: 气雾

标准分类号

标准ICS号: 货物的包装和调运>>55.040包装材料和辅助物

中标分类号:综合>>标志、包装、运输、贮存>>A82包装材料与容器

关联标准

替代情况:替代GB 17447-1998

出版信息

出版社:中国标准出版社

页数:20页

标准价格:38.0

出版日期:2013-07-01

相关单位信息

起草人:梁配辉、邓渭球、王永平、林添大、杨金星、刘志明、杨进文、施永忠、章耀平、王小兵、赵昆

起草单位:中山市美捷时包装制品有限公司、苏州博信精密包装有限公司、广州保赐利化工有限公司、中山市联昌喷雾泵有限公司、中山市英博气雾阀有限公司等

归口单位:全国包装标准化技术委员会

提出单位:全国包装标准化技术委员会

发布部门:中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会

标准简介

GB/T 17447-2012 气雾阀 GB/T17447-2012 标准压缩包解压密码:www.bzxz.net
本标准规定了气雾阀的要求、试验方法、检验规则及标志、包装、运输与贮存。 本标准适用于与气雾罐口径配合尺寸为.25.4mm 和.20mm 的气雾阀。
本标准按GB/T1.1—2009给出的规则起草。
本标准与GB17447—1998相比,主要变化如下:
———术语和定义中增加了正-倒向型气雾阀、连袋(囊)气雾阀、定量阀体及袋(囊)(见3.5、3.12、3.21、3.24);
———修改了.25.4mm 气雾阀固定盖外直径D标准(见表1);
———尺寸要求中增加了阀杆高度尺寸偏差范围(见5.2.2);
———尺寸要求中增加了阀杆直径尺寸偏差范围(见5.2.3);
———尺寸要求中增加了引液管计算长度尺寸偏差范围(见5.2.4);
———修改了气雾阀密封性试验压力标准(见5.3.2);
———修改了引液管拉脱力的性能要求(见5.3.4);
———修改了定量型气雾阀喷量误差的性能要求(见5.3.5);
———增加了阀体压脱力的性能要求(见5.3.6);
———增加了囊阀囊袋密封性的性能要求(见5.3.7);
———增加了卫生要求(见5.4);
———增加了相容性要求(见5.5);
———修改了检验规则(见7)。
本标准由全国包装标准化技术委员会(SAC/TC49)提出并归口。
本标准起草单位:中山市美捷时包装制品有限公司、苏州博信精密包装有限公司、广州保赐利化工有限公司、中山市联昌喷雾泵有限公司、中山市英博气雾阀有限公司、亚联创展包装(广州)有限公司、盐山县金星气雾剂阀门制造有限公司、浙江绿岛科技有限公司、中国包装联合会气雾剂专业委员会。
本标准主要起草人:梁配辉、邓渭球、王永平、林添大、杨金星、刘志明、杨进文、施永忠、章耀平、王小兵、赵昆。
本标准代替的标准历次发布情况为:
———GB17447—1998。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T2828.1—2003 计数抽样检验程序 第1部分:按接收质量限(AQL)检索的逐批检验抽样计划
GB/T14449—2008 气雾剂产品测试方法

标准图片预览






标准内容

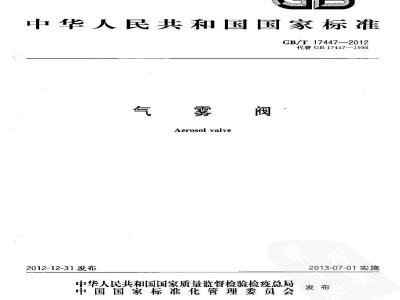

1CS 55.040
中华人民共和国国家标准
GB/T17447—2012
代替GB17447—1998
Aerosolyalve
2012-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2013-07-01实施
本标准按 GB/T 1.1—2009 给出的规则起草,本标准与GB17447-1998相比,主要变化如下:GB/T 17447—2012
术语和定义中增加了正-倒向型气雾阀、连袋(愛)气雾阀、定量阀体及袋(囊)(见3.5、3、12、3.21、3.24);
修改了25.4mm气雾阀固定盖外直径D标谁(见表1);-尺寸要求中增加厂阀杆高度尺寸偏差范围(见5.2.2);尺寸要求中增加了阅杆直径尺寸偏差范围(见 5.2.3);一尺寸要求中增加了引液臂计算长度尺寸偏差范围(见5.2.4);修改了气雾阀密封性试验压力标准(见5.3.2);--修改了引腋管拉脱力的性能要求(见5.3.4);修改了定量型气雾阀喷量误差的性能要求(见5.3.5);-增加了阀体压脱力的性能要求(见5.3.6);增加厂阀囊袋密封性的性能要求(见5.3.7);增加了卫生要求(见5.4)
增加了相容性要求(见5.5);
修改了检验规则见了),
本标准由全国包装标准化技术委员会(SAC/TC 49)提出并归口。本标准起草单位:中山市美捷时包装制品有公司、苏州博信精密包装有限公司、广州保赐利化工有限公司、中山市联吕喷雾泵有限公司、中山市英博气雾阀有限公司、亚联创展包装(广州)有限公司、盐山县金星气穿剂阀门制造有限公司,渐江绿岛科技有限公司、中国包装联合会气雾剂专业委员会。本标推主要起草人:梁配辉、邓潤球、王永平、林添大,杨金星、刘志明、杨进文、施永忠、章耀平、王小兵、赵昆。
本标准代替的标难历饮发布情况为:-GB17447—1998.
1范围
本标准规定了气雾阀的要求、试验力法、检验规则及标志,包装、运输与贮存。本标难适用于与气雾罐日径配合尺寸为$25.4mm和$20mm的气雾阀。2规范性引用文件
GB/T 17447--2012
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仪注月期的版本适用于本文件。凡是不注H期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T2828.1---2003计数抽样检验程序第1部分:按接收质长限(AQL)检索的逐批检验抽样计划
GB/T14449—2008气雾剂产品测试方法3术语和定义
下列术和定义适用于本文件。
气雾阀aerosol yalve
固定在气雾剂容器上的机械装置,关闭时保证内容物不泄漏,促动时使内容物以预定的形态释放出来。
非定量型气雾阀non-metering aerosol valve促动时内容物连续不断喷出到关闭为止的气雾阀。3.3
定童型气雾阀mletering aerosol valve每促动气雾阀一次,内容物能定量喷出的气筹阀。3.4
正向型气雾阀aerosol valve for opright use气雾剂产品按正立使用的气雾阀。3.5
倒向型气雾阀
aerosol valve for inverted nse气雾剂产品按倒立使用的气雾阀。3.6
正-倒向型气雾阀
aerosol valve for pside-down use气雾剂产品按正向或倒向两个方向均可使用的气雾阀。3.7
360°型气雾阀aerosol vaive for360'orientation use气雾剂产品在任意方拘均可使用的气雾阀。GB/T 17447—2012
按压型气雾阀pressing aerosol valve使用时垂直按下气雾阀促动器,内容物从通道喷出的气雾阀。3.9
侧推型气雾阀toggleaerosol valve使用时侧推气雾阀促动器,内容物从通道喷出的气雾阀。3.10
male aerosol valve
雄型气雾阀
阀杆高出周定盖小平面上,促动器套在阀杆上的气雾阎。3.11
雌型气雾阀femaleaerosol valve气雾阀促动器与阀杆连成一体,插在低于固定盖小平面的阀杆座内孔的气雾阀。3. 12
连袋(囊)气雾阀(简称森阀)bag-on-valvc通过气雾阀连接的囊袋可将气雾剂产品的内容物和抛射剂分开包装的气雾阀3.13
钢质固定盖气雾阀
aerosol valve with steel mnunting cup固定盖基材为镀锡或其他镀层薄钢板或不锈钢板的气雾阀。3.14
铝质固定盖气雾阀aerosolvalvewithaluminumrmountingcup固定盖基材为铝合金板的气雾阀。3.15
阀杆valve stem
气雾阀上用来与促动器连接并使气雾剂内容物通过其通道喷出的元件。3. 16
外密封圈 outer gaskct
在固定盖外卷边与气蓉剂容器之间的静密封元件。3. 17
固定盖mournitingcup
气雾阔上用求与气雾罐进行紧固和密封作用的金属元件。3.18
内密封圈
inner gasket
安装在固定盖与阀体之间的动密封元件。3. 19
弹簧spring
支承阀杆及内密封,并使其复位的弹性元件。3.20
阀体valve honsing
支承气雾阀其他元件,装在固定盖里的外壳元件。3.21
metering yalve housing
定量阀体
定量型气雾阀中装在固定盖里用来支承气雾阀其他元件,并确定气案阀定量值的元件。3.22
引液管 dip tube
连接在阀体上用来输送气雾剂内容物的塑料管。2
阀杆座 alve seat
在雌型气雾阀单支承促动器阀杆的元件。3.24
袋(囊)bag
在囊阀中用于盛装气雾剂内容物的元件。4规格与分类
4.1规格
按气雾阀与气雾罐口径配合尺寸分为25.4mm和$20mm两种规格。4.2分类
4.2.1按喷雾量分为非定量型气雾阀和定景型气雾阀。GB/T 17447—2012
4.2.2按使用方向分为正向型气雾阀、倒向型气雾阀、正-倒向型气雾阀和360°型气雾阀。4.2.3按气雾阀结构分为雄型气雾闽和雌型气雾阀,其结构示意图见图 1。4.2.4按促动方式分为按压型气雾阀和侧推型气筹阀。4.2.5按固定盖基材分为钢质固定盖气雾阀和铝质固定盖气雾阀:a)雌型气赛离
说期:
阀杆:
外密封圈:
围定盖
内密封圈:
5...弹簧.
引筱管:
·…阀杆幽。
图1气雾阀结构示意图
雄型气雾阀
GB/T 17447—2012
5要求
5.1外观
气雾阀应完整无缺损,整体洁净、完好,内外表面保护层应无别伤,无脱落5. 1. 1
5.1.2各零件安装的位置正确。
5.2尺寸
5.2.1气等阀与气雾罐及促动器配合尺寸,见图2、表1和表2.5.2.2气雾阀阀杆高度Hz尺寸偏差为士0.30mm。5.2.3气雾阀阀杆顶端直径d尺寸偏差为0~+0.10mm。5.2. 4引液管计算长度L尺寸偏差:L≤150mm为±1.5mm.
150sLs220mm为±2.0mm;
1.2220mm为±3.0.mm。
a)420 mm气雾阀
说明:
固定盖外翻边外直径理
…-固定益内直径;
—-—固定益总高度;Www.bzxZ.net
固定盖外翻边高度;
固定盖小凸台高度+
围定盖材料厚度:
引液管计算长度;
阀杆高度;
阀杆直径。
b)25.4 mm气蓉
图2气需阀与气雾罐及促动器配合尺寸示意图项
5.3性能
畅通性
表125.4mm气雾阀与气雾罐配合尺寸规
3.30±3:2
$25.15±0.08
20mm气雾阀与气需罐配合尺寸
5. 60≤H,≤8. 85
气雾阅促动时所有通道应畅通。5.3.2密封性
气雾阀在大于或等于 0. 85 MPa 压力 下保持 1 min 不泄漏,5.3.3固定盖耐压性
GB/T 174472012
单位为毫米
单位为毫米
气篓阀在1.8MPa压力下保持1min,固定盖小凸台高度h变化值△h小于或等于0.30mm。5.3.4引液臂拉脱力
非定量型气雾阀引液管拉脱力大于或等于 30 N,定量型气雾阀引波管拉脱方大于或等于15N。5.3.5定量型气雾阀喷量误差
100μ以下定量型气雾阀每次喷量允许误差土15%。5. 3. 6阀体压脱力
气落阀阀体压脱力人于或等于180V。5.3.7囊阀囊密封性
囊阙的發袋在大于或等于400 N压力下保持1 min以上不泄漏。5.4卫生
用于接触食品或药品的气雾阀按国家相关规定执行。5.5相睿性
气雾剂产品的内容物成分不同,对气雾阀内密封圈要求各异,生产厂应向使用者提供样品作适用性S
GB/T17447—2012
试验,并联得确认。
6试验方法
6.1外观
在自然光或40W灯光下距离20cm处目测。6.2 尺寸
6.2. 1直径和高度的测量
使用示值精度为0.01mm的游标卡尺进行测量。6.2.2引液管计算长度的测最
使用最小刻度值为0.5mm的钢尺或专用量具进行测量。6.2.3阀杆高度的测量
使用示值精度为0.02mm的通用量具或专用量具,如图3所示,进行测量。232.B
图3气雾阀阀杆高度测试专用百分表示意图6
单位为亲米
6.2.4阀杆直径的测量
使用示值精度为0.02mm的通用量具测量:6.3性能
6.3.1畅通性测试
6.3.1.1仅器
泄漏试验仪,如图 4所示,正力表测量范围 0~1.6 MPa,精度 1.6级。5
上旋盖
闽支座
GB/T 174472012
单位为米
-通气瑞座
接气臂
a)25.4 mm气雾阀泄漏试验仪
图4泄蒲试验仪示意图
GB/T 17447—2012
6.3.1.2测试方法
接气管
b)2m的气琴阔泄据试验仪
图4(续)
mm气雾阀
上族益
阔支座
通气底座
单位为旁米
将样品放人泄漏试验仪内,紧固样品后,充气加压至0.5 MPa,用于按下促动器,打开气雾阀,从促动器的通道中有气泡连绒冒出为合格。6.3.2密封性测试
6.3.2.1仪器
同6.3. 1. 1
6.3.2.2测试方法
将样品放入泄漏试验仪器内,紧固样品后,充气加压至不小于0.85MPa,用手按下促动器,从促动器通道中有气泡冒山,松开手后保持1min无气泡冒出为合格。6.3.3固定盖耐压性测试
6.3.3.1仪器
压力试验仪,如图 5所示,压力表精度1.6级,量程0~2.5 MPa。专用n分表,如图6所示,测最范围 0~10 mm,分度值0.0l mm。8
25.4mm气雾阅压力试验
b)忆0 mm气雾阅压力试验仪
图5压力试验仗示意图
6.4mm气募周
上旋盖
接气管
商支函
20mm气等阀
上旋益
一接气管
网支座
GB/T 17447—2012
单位为磨米
GB/T17447—2012
6.3.3.2测试方法
图6气雾阀固定盖耐压性测试专用首分表示意图单位为旁米
将样品用专用百分表测量h值(见图2)后放入压力试验仪内,加压至1.8MPa保持1min,卸乐后取出样品,然后再用专用百分表测量h值,计算二次测量值之间的变化,变化值Ah不大于0.30mm为合格计算如式(1):
Ah h hi
式中:
h:一一受内压后的I值,单位为毫米(mn)孔一受内压前的h值,单位为毫米(mm)。6.3.4引液管拉脱力测试
6.3. 4. 1 试验温度
25 ℃±5 ℃.
