GB/T 19658-2013
基本信息
标准号： GB/T 19658-2013
中文名称：反射灯中心光强和光束角的测量方法
标准类别：国家标准(GB)
标准状态：现行
出版语种：简体中文
下载格式：.rar .pdf
下载大小：220KB
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GB/T 19658-2013 反射灯中心光强和光束角的测量方法
GB/T19658-2013
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容
ICs29.140.20

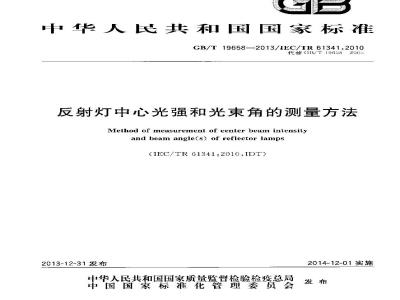

中华人民共和国国家标准
GB/T 19658—2013/IEC/TR 61341:2010代替G13/T19658200
反射灯中心光强和光束角的测量方法Method of measurcment of cenler beam inlensit.and beam angle(s) of reflector lamps(IEC/TR61341:2010,IDT）
2013-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2014-12-01实施
术语和定义
光束的基本类型
一股测量条件
试验装置
测试步骤
中心光强和光束角的技术要求
参考文献·
图1光束轴线、几何/机械轴线、峰值强度和中心光强的关系图2发光强度分布的测量
图3中心光强小于峰值强度的50的示例·GB/T19658—2013/IEC/TR61341:20101
CB/T 19658—2013/IEC/TR 61341:2010本标准按照GB/T1.1一2009和GB/T20000.2一2009给止的规则起草，本标准代替GI3/T19658200%《反射灯中心光强和光束角的测量方法》，与GI3/T196582005相比士要技术变化如下：
适用范围中增灿「以LED为光源的反射灯（见第1章）-增加了关于光束轴线几何/机械轴线，峰值强度和中心光强关系的图示说明（见2.1图1)。增了美于LED)射灯测试条件的说明（觅第4 竞)。针对测试步骤，增加了对不规则光束型灯的说明及测量点的举例（见6.3）。增加了对中心光强小于峰值强旋的50%的灯皮测试缇果记录的说明（见第7章）本标准使用翻译法等同采用IEC/TR61341:2010&反射灯中心光强和光束角的浏量方法》，术标准山中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会（SAC/TC224)1。本标准起草单位：国家电光源质量监督检验中心（北京）、渐江生辉照明有限公司、杭州奥普卫厨科技有限公司杭州远方光电信息有限公司、杭州中为光电技术股份有限公司、德清县新城照明器材有限公司、惠州雷上北电科技有限公司、北京电光源研究所。本标淮士耍起草人：华树明、伟、沈锦祥、傅康、潘廷根、张儿六、易青、熊飞、赵秀荣、江姗段意芳，
本标准于2005年肯次发布，本次为第一次修订。山
GB/T19658—2013/IEC/TR61341:2010引言
灯的光输出特性通常用光通量表示，对于反射灯，其光输出特性用中心光强和光束角来表示术标准台在对反射灯的这两个基本特性的测试和解释方面提供指导，以使使所测试的数据只有可比性。
本标准中采用的方法有于按光束角对灯进行分类，但不能用已对个别灯的评估。有关其他的情况，可参阅CIE第43号技术报告中关于投光灯其的光度特性的说明。1范围
GB/T19658—2013/1EC/TR61341,2010反射灯中心光强和光束角的测量方法本标准规定了反射灯的中心光强和相应光束角的定义和测量方法。本标准适用丁普通照明用炽灯、卤钨灯、气体电灯以及以1.FD为光源的反射灯，但不适用十特殊用途的灯，例如投光灯
本标准仅涉放灯的设计试验。
2术语和定义
下列术语和定义适用下本文件。2.1
光束轴线
optical beam axis
系指其周围的光强度分布大体呈对称状态的轴线注1：光束轴线不--定与通过灯头的灯轴线或垂真于反光器（例如边沿）基准而的灯轴线柜同，见图1.注2：假定口视确定对称状态时，误差很小（可忽略）。机械/1.轴线
中心光强
北束轴线
。蜂值强度
图1光束轴线、几何/机械轴线、峰值强度和中心光强的关系2.2
峰值强度peak inlensity
发光强度的最大值，该最大值不一定处于光束轴线上注：峰值强度用坎德拉表示。
中心光强
center beam intensity
在光束轴线上测得的发光强度值，注：中心光强用坎德拉表示。
光束角beam angle
在通过光束轴线的平面上的两条虚构直线之间的夹角，这两条直线分别通过灯的正面中心利发光强度为中心光强50头的点。
CB/T 19658—2013/IEC/TR 61341:20103光束的基本类型
按照在一垂直于光束轴线的面上所显示的光束图形，可将光束分为以下几种类型：对称光束型：即环形光束，对丁这种光束，在任意互相垂直的两个平而内进行测量即可，-非对称光束型：例如卵形或椭圆形光束.这类光束要求在通过投射光束图形的主轴和轴（相互垂直)的两个平面内进行测量，-不规则光束型：这类光束只有·-个以上的峰值光强点，要求在若干个平而内进行测量，4一般测量条件
对于白炽灯和卤钨灯，在逆行测量之前，应使这类灯在其额定电压下老炼大约1h，进行测量时所使用的电源电压应等于灯的额定电压，并且应保持在士C.5%范闹内，如果灯1标有电压范围.试验电压应为该电压范的平均值。在测量期间，灯不应绕灯轴旋转。对下气体放电灯，在进行测量之前，应使灯在止常工作状态下老炼100h。在量期间，应在额定输人中压和频率下使用适的基准镇流器，气体效电灯的燃点位置应保持不变。对丁LED射灯，测量应在25℃环境温度和额定电气.T作条件（电压或电流）下进行。处F热平衡时电气工作条件应保持在二G.5为范围内，如果温度会对1.FI）射灯的发光强度产牛影响，那么在测量过程中，灯的燃点位置不应变化。5试验装置
将灯安装在合适的试验装置中。例如，光具鹿或变角光度计，灯的安装位置要与光电探测器保持合适的离。也就是说，该距离应不小丁符合平方反比定律的最小距离。即再增大该离时，光束强度不再发生变化。光电探测器的光谱特性应按照C1F明视觉光谱光视效率曲线进行校正。光电探测器测量的照度值与测试距离的平方乘积，即为发光强度。光电探测器相对于灯的位置能够改变，以便在灯的照明范围内进行测量。测量过程中，灯与光电探测器之间的距离最好保待固定不变，光电探测器的法线应通过灯止面的中心。这种试验装置基于分布光度计测试光强分布的测量方法，如果测试距离不能保持尚定不变，则应进行适当的修正。注1：在测仪器中要使光来轴线精瞻对推是没有必要的，在某些情说下也不可能达到这种要求，注2：尽管这里对测试系统细节作了具体的说明，但不排除技术的变化。如果测试结果出现不一致，则应以本标准中的试验方法为准。
6测试步骤
6.1将光束投射到一无光泽的屏幕「：，观察光束的形状，确定其属丁哪种基本的光束类型。6.2对于对称光束型或非对称光束型的灯，而且一在其光束强度分布中只有一个峰值的情况下；或者在其光束强度分布中存在，个以上的峰值，但它们之问的角度小于10°；这种灯的中心光强等于峰值强度。峰值强度的测量位置通过目视邮以确定，其数值通过移动灯或光电探测器的位置，同时观察光电探测器的读数加以确定，记为中心光强（I.）。2
GB/T19658—2013/LEC/TR61341;2010在每一平面上（互相垂直的两个平面中）通过使灯绕其枢轴转动或转动光电探测器，从读数为心光强的1/2(1。/2)的那一点转动到光束轴线另一边的对应点来确定光束角。对于非对称光束搬的灯，在进行测量之前，-般需要使灯绕其轴线转动，使测量平面与光束图形的主轴和副轴重合。6.3对于发光强度分布存在：个以F峰值的不规则光束型的灯，如果一·两个峰值之间的角度为10°或10°以上；并月峰值至少比它们之间的最低强度值高IC关.则应采用下述步骤：测量发光强度分布（见图2）同时a）确定峰值强度I。点的位置；b）确定分布曲线上强度为1,/2的位置；c）将这两点之间的角度二等分：d）确定位于中点的强度值，记为中心光强I。！c）确定分布曲线上强度为1,/2的位置；根据曲线强度为1./2的两个位置来确定光宋角，f
测量至少应在6个等间隔的平面上进行（或者，如果绘制等光强分布图，则应在照明范国内至少测量68个点。）
示例：在宁心光束一衡垒心6个间隔30的平面和等少13个间隔15的点可进行（举少)6C次测量。在本例中，测量点的总数为：每个平面13个点×6个而一5个点=73个点。所减悼的5个点是于中点柜同的测量点。光束轴线
光束箱
发光强度分布的测量
7中心光强和光束角的技术要求
中心光强值应与其光束角一起进行录。如果中1心光强小于峰值强度的50%，那么应记录光强分布，见图3，
GB/T19658—2013/1EC/TR 61341.2010100%
光束和
光求轴线
峰说强度
图3中心光强小于峰值强度的50%的示例对于对称光束型，光束角取不同平面上的均值；对非对称光束型，分别记录不同平面上的光束角值。
【」CIE43投光灯具光度测
参考文献
GB/T19658-—2013/IEC/TR61341:2010GB/T 19658-2013
#印1期：2011年5月91F0094
亚华人民共和
同家标准
反射灯中心光强和光束角的测量方法GH/T 19658 2013/1EC/TR 61341:2910*
中国标理出版社出版发行
北京市朝阳区和7里西街甲2号（100C29）北京市西城区－里河北街15号（100C45）网址 spc.net.cn
发行心：（C10)51780235
总编案：(C10)64275323
读者服务部：010)68523946
中国标准出版社素皇岛印制厂印刷各地新华书店经销
开本 880×1230 1/16www.bzxz.net
2014 年 4 月第一版
印张 0.75
字数12F字
2014 年 4 月第一次印刷
书：185566113772起价16.00元
如有印装差错
由本社发行中心调换
侵权必究
版权专有
举报电话：（010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
