GB/T 29594-2013
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GB/T 29594-2013 可再分散性乳胶粉
GB/T29594-2013
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容

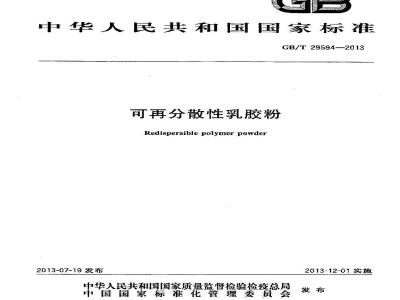

ICS 83.180
中华人民共和国国家标准
GB/T29594—2013
可再分散性乳胶粉
Redispersible polymer powder2013-07-19发布
中华人民共和国国家质量监督捡验检疫总局中国国家标准化管理委员会
2013-12-01实施
本标准按照GB/T1.1-2009给出的规则起草。本标推由中国石油和化学工业联合会提出。本标雅由全国胶粘翘标准化技术委员会(SAC/TC185)归口。本标准起草单位：山西三维集团股份有限公司。GB/T29594—2013
本标准参加起草单位：安徽皖维高新材料股份有限公司、中国石化集团四川维尼纶厂、北京东方石油化工有限公司有机化工厂。
本标推生要起草人张建平、麟朝辉、贾亚丽、郭淑芳、刘秀兰、李霞、蒲利均。1范围
可再分散性乳胶粉
GB/T 29594--2013
本标谁规定了可再分散性乳胶粉的分类、婴求、试验方法、检验规则、标志，包装，运，贮存及安全等，
本标推适用于乙酸乙烯醛均聚、乙乙烯酸和救碳酸乙烯酯共聚乙酸乙烯酯和乙烯共聚的离分子案合物乳液，经喷雾干燥制得的粉状产品。该产品主要用于年混砂浆改性。2规范性引用文件
下列文件对于本文件的应用悬必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的用文件，其最新版本（包括所存的修改单）适用于本文件。GB/T191包装储运图示标恋
GB/T6678化工产品采样总则
GB/T6679固体化工产品采样遵则GB/T6682分析实验室用水规格和试验方法（ISO3696：1987，MOD)GB/T7531有机化工产品灼烧残渣的测定GB/T8170数值修约规与极限数值的表示和判定GB/T8325聚合物和共聚物水分散体pH值定方法GB/T11175~2002合成树脂乳玻试验方法G起/T19077.1粒度分析微光衍射法第1部分：通则GB/T19466.2-2004塑料差示扫描盘热法（DSC）第2部分：玻璃化转变温度的翘定GB/T20316.1-2009普通磨料堆积密度的测定第1部分：粗磨粒3术语和定义
下列术语和定义适用于本文件。3,1
可再分敏性乳胶龄redispersihlepolyherpowder;RDp由合物乳获通过如人保护胶体等物虚，经喷筹干燥而成，以水作为分教介质可再形成乳液，具有可再分散性的聚合物粉末。
拉伸强度tensilestrength
试样在拉过程中所受的最大拉伸应力，以MPa为单位。3.3
断教伸长率elongation at break试样拉伸至断裂时的伸长百分率。GB/T 29594-2013
4分类
可再分散性乳胶粉以反应主体材料类型分为以下三类，现表1。表1可再分散性乳胶粉类型
分类代号
5＇要求
可再分散性乳胶粉应符合表2要求。反应主体材料类型
乙酸乙烯均乳液
乙鞍乙和叔嵌乙烯共乐究羧
乙酸乙烯和花爆共桑
表 2可再分散性乳胶粉技术要求项
堆积密度/(g/L）
不择发物含量/%
灼烧残渣/%
平均粒径D50/μ
最低成携温度/℃
玻璃化激度 T/C
拉伸强度/MPa
断双伸长率/%
300~500
注：M和N由各生产广家根据产品性能情说确定极应值、试验方法
白色或微黄色粉宋、无续块
300~600
取适煎样品置于游洁，于的白瓷盘中，在自然光线下耳观察样品。6.2堆积密度
按照GB/T20316.1—2009进行测定。单位以g/L计。2
6.3不挥发物含置
按GB/T11175—2002中5.2的规定进行。6.4灼烧残渣
GB/T 29594—2013
按照GB/T7531的规定进行，其中：称样量为3g（精确至0.0001g），灼烧温度（900去25）℃，灼烧时间为1h。
6.5平均粒莅
按照GB/T19077.1规定进行。其中：激光粒度分布仪要求；最小量程范围：0.5um～300μm，中位径重复性误差小于3%。样品的分散方式，干分散。6.6 p值
取三个试样，每个试样称取10名溶于40mL蒸馏水中形成水分散体。本标准所使用的水，在没有其他说明时，均符合GB/T6682的三级水要求，其他按照GB/T8325的规定进行。6.7最低成膜温度
将可再分散性乳胶粉配制成50%水分散体，充分搅拌均勾，静登至无气泡，其他按照GB/T1.1175一2002中5.11的规定进行
6.8玻璃化温度
按照GB/T19466.2--2004的规定进行。6.9拉伸强度和断裂伸长率
按照附录A进行测定。
7检验规则
7.1检验类型
检验分为出广检验和型式检验。外观、堆积密度、不挥发物含量、灼烧残渣、PH值、平均粒径为出广检验项目，型式检验项目为表2中所有项目。正常情况下，每半年应进行一次型式检验。有下列情况之一时，也应进行型式检验：a）更新关键生产工艺，
b）主要原料有变化；
c）停产重新恢复生产；
d)出厂检验结果与上次型式检验结果有较大差异；e）合同规定。
7.2产品组批
一个检验批可由一个生产批构成，或由基本相同原材料、工艺、设备等条件下制造出来的几个生产批并批后构成，源则上一批的生产时间不超过一天。3
GB/T29594-2013
7.3取样
7.3.1按GB/T6678、GB/T6679的规定采取具有代表性的样品1000g，均匀后分别装人2个清洁干燥的瓶中,密封。
7.3.2样品瓶上应贴上标签并注明：生产企业名称、产品名称、批号或生产日期、采样日期和来样人等。7.4检验
出厂的可再分散性乳胶粉产品应由生产企业的质量监督部门进行检验，并附有质量检验报告，内容包括：生产企业名称、产品名称、执行标准、批号或生产日期等。7.5判定规则
检验结果的判定按GB/T8170中修约值比较法进行。检验结果全部符合本标准要求时，判定该批产品出厂检验合格；如有一项指标不符合本标准要求，则应重新在包装单元中采取有代表性的加倍样品量进行复检。复检后仍未达到本标推要求，则该批产品为不合格品，8标志、包装、运输和腔存
8.1标志
出厂的可再分散性乳胶粉产品包装上应有明显牢固的标志，内容包括：产品名称、执行标准、生产者的名称和地址,净含量，生产批号、合格证明及GB/T191中规定的\防期”、“防瞻”、“禁用手钩\和\堆码极限”标志等。
8.2包装
该产品一般采用纸塑复合袋内装塑料包装袋包装，或其他能够对产品起到防护措施、保证产品质量的容器。包装容器应能够防水和防潮，不得污染产品，避免漏。8.3运输
运输过程中防水，防晒，防火。8.4存bZxz.net
可再分散性乳胶粉贮存于阴凉、通风、于燥的库房，远离火种、热源。贮存温度不大于40℃C，相对湿度不大于60%。
8.5保质期
在符合本标准要求的包装、运翰稚贮存条件下，该产品保质期为6个月。超过保质期的产品，如没有结块，并经检验符合本标推要求可继续使用。9安全
可再分散性乳胶粉是粉体可燃材料，使用者应采取适当的安全和健康措施，高浓度接触时应配带防尘面罩，穿防静电服装等劳动保护用具。4
A.1范围
附最A
（规范性附录）
拉伸强度和断裂伸长率的测定
本附录规定了可再分散性乳胶粉拉伸强度和断裂伸长率的测定方法。A.2原理
GB/T 29594—2013
沿试样纵向主轴恒速拉伸，直到断裂，测盘在这一过程中试样承受的负荷及其伸长，从而获得其拉伸强度和断裂伸长率。
A.3仪器和设备
A.3.1拉力试验机：规格500N，试验宽度030mm，行程600mm拉力试验机夹具的移动速率为(300士30）mm/min；配有伸长测量系统；精度1级。A.3.2切割刀：能裁切15mm宽度的试样。A,3.3玻璃板。
A.3.4涂膜器：能将试样涂布出厚度(0.5士0.02)mm、宽度15mm以上的涂膜器，不锈钢材质、耐腐蚀。
A.3.5游标卡尺：分度值0.02mm。A.4试样
A.4.1试样制备
A4.1.1将可再分散性乳胶粉配制成50%水分散体，充分搅拌均句，静置至无气泡。A4.1.2用少许水滴湿玻璃板，并用聚乙烯膜盖在表面去除空气，用带子将膜四周固定一个范围。A4.1.3用涂膜器将上述水分散体涂在玻璃板聚乙烯膜固定范围上，液膜厚度(0.5士0.02)mm。A4,1.4放在温度（23士2)℃、相对湿度（50士10)%的环境下干煤48h，形成均勾于燥的膜，将膜小心敢下做为试样。
试样的选取与裁制
A.4.2. 1选择 A.4.1制备的平整、无褶皱、无针孔的试样。A.4.2.2用切割刀裁切宽度为15mm，长度不低于160mm的试样数个.A，4.2.3检查裁制的试样，应边缘平无缺口，有缺陷的舍去。每组试样6个。A.4.3
试样状态澜节
将A.4.2选好的6个试样，放在温度（23士2)C、相对度（50士10)%的环境中进行状态调节120 h。
GB/T 29594—2013
A,5试验步骤
A.5.1试验时环境温度应为(23主2)℃,相对湿度为(50土10)%A，5.2测量试样厚度：将状态调节后的试样，选均勾分布的三处测量其厚度，取平均值做为试样厚度。A5.3测量试样宽度：将状态调节底的试样，选均匀分布的三处测量其宽度，取平均值做为试样宽度。A.5.4试样的装：调整拉力试验机上下夹具夹口初始距离为60mm，将试样一端夹在拉力试验机的上夹具，拧紧，然后使其自然竖直下垂，再把另一端爽在下具，拧紧。A.5.5启动拉力试验机，拉伸速度为（300士30)mm/min，使试样拉伸至断裂，记录拉伸过程最大载荷和试样断裂瞬间上夹具实际运行位移。A.5.6每组6个试样都要进行试验。当试样在夹具内出现滑移或在距任一夹具10mm以内断毅，或由于期显缺陷导致过早破坏时，由此试样得到的数据应舍弃。A.6试验结果
A.6.1拉伸强度
拉伸强度按式(A.1)计算：
Ts——试样拉伸强度的数值,单位为兆帕(MPa)F最大载荷的数值，单位为牛（N);b-~试样宽度的数值,单位为米(mm);一一试样厚度的数慎，单位为毫米(mm）。4
A.6.2断伸长率
断裂伸长率按式(A.2)计算：
式中：
E，试样断裂伸长率的数值,%;
L1上夹具实际运行位移的数值，单位为毫米(mm):L。上下夹具初始距离的数值,单位为毫米(mm)。.(A.1)
取6次平行测定结果的算术平均值为测定结果，拉伸强度结果保留至小数点后1位，断裂伸长率结果取整数。
参考文献
拉伸性能的测定第1部分：总则
GB/T 1040. 1—2006
CB/T 2918-1998
CB/T 6344—2008
塑料试样状态调节和试验的标准环GB/T 29594—2013
软质泡沫聚合材料拉伸强度和断裂伸长率的测定GB/T 29594-2013
打印日期：2013年10月10日F009中华人民共和国
国家标准
可再分散性乳胶粉
GB/T29594—-2013
中国标准出版社出版发行
北京市期阳区和平里西街甲2号(100013)北京市西城区三里河北街16号（100045)网址 spc, net, cn
发行中心：(010)51780235
总编室：(010)64275323
读考服务部，（010)68523946
中国标准出版社葬皇岛印刷厂印刷各地新华书店经销
开本 880×1230 1/16 印张 0.75字数 16千字2013 年 9月第一版 2013年 9月第一次印刷*
书号：155066·1~47434定价16.00元由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：（010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国国家标准
GB/T29594—2013
可再分散性乳胶粉
Redispersible polymer powder2013-07-19发布
中华人民共和国国家质量监督捡验检疫总局中国国家标准化管理委员会
2013-12-01实施
本标准按照GB/T1.1-2009给出的规则起草。本标推由中国石油和化学工业联合会提出。本标雅由全国胶粘翘标准化技术委员会(SAC/TC185)归口。本标准起草单位：山西三维集团股份有限公司。GB/T29594—2013
本标准参加起草单位：安徽皖维高新材料股份有限公司、中国石化集团四川维尼纶厂、北京东方石油化工有限公司有机化工厂。
本标推生要起草人张建平、麟朝辉、贾亚丽、郭淑芳、刘秀兰、李霞、蒲利均。1范围
可再分散性乳胶粉
GB/T 29594--2013
本标谁规定了可再分散性乳胶粉的分类、婴求、试验方法、检验规则、标志，包装，运，贮存及安全等，
本标推适用于乙酸乙烯醛均聚、乙乙烯酸和救碳酸乙烯酯共聚乙酸乙烯酯和乙烯共聚的离分子案合物乳液，经喷雾干燥制得的粉状产品。该产品主要用于年混砂浆改性。2规范性引用文件
下列文件对于本文件的应用悬必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的用文件，其最新版本（包括所存的修改单）适用于本文件。GB/T191包装储运图示标恋
GB/T6678化工产品采样总则
GB/T6679固体化工产品采样遵则GB/T6682分析实验室用水规格和试验方法（ISO3696：1987，MOD)GB/T7531有机化工产品灼烧残渣的测定GB/T8170数值修约规与极限数值的表示和判定GB/T8325聚合物和共聚物水分散体pH值定方法GB/T11175~2002合成树脂乳玻试验方法G起/T19077.1粒度分析微光衍射法第1部分：通则GB/T19466.2-2004塑料差示扫描盘热法（DSC）第2部分：玻璃化转变温度的翘定GB/T20316.1-2009普通磨料堆积密度的测定第1部分：粗磨粒3术语和定义
下列术语和定义适用于本文件。3,1
可再分敏性乳胶龄redispersihlepolyherpowder;RDp由合物乳获通过如人保护胶体等物虚，经喷筹干燥而成，以水作为分教介质可再形成乳液，具有可再分散性的聚合物粉末。
拉伸强度tensilestrength
试样在拉过程中所受的最大拉伸应力，以MPa为单位。3.3
断教伸长率elongation at break试样拉伸至断裂时的伸长百分率。GB/T 29594-2013
4分类
可再分散性乳胶粉以反应主体材料类型分为以下三类，现表1。表1可再分散性乳胶粉类型
分类代号
5＇要求
可再分散性乳胶粉应符合表2要求。反应主体材料类型
乙酸乙烯均乳液
乙鞍乙和叔嵌乙烯共乐究羧
乙酸乙烯和花爆共桑
表 2可再分散性乳胶粉技术要求项
堆积密度/(g/L）
不择发物含量/%
灼烧残渣/%
平均粒径D50/μ
最低成携温度/℃
玻璃化激度 T/C
拉伸强度/MPa
断双伸长率/%
300~500
注：M和N由各生产广家根据产品性能情说确定极应值、试验方法
白色或微黄色粉宋、无续块
300~600
取适煎样品置于游洁，于的白瓷盘中，在自然光线下耳观察样品。6.2堆积密度
按照GB/T20316.1—2009进行测定。单位以g/L计。2
6.3不挥发物含置
按GB/T11175—2002中5.2的规定进行。6.4灼烧残渣
GB/T 29594—2013
按照GB/T7531的规定进行，其中：称样量为3g（精确至0.0001g），灼烧温度（900去25）℃，灼烧时间为1h。
6.5平均粒莅
按照GB/T19077.1规定进行。其中：激光粒度分布仪要求；最小量程范围：0.5um～300μm，中位径重复性误差小于3%。样品的分散方式，干分散。6.6 p值
取三个试样，每个试样称取10名溶于40mL蒸馏水中形成水分散体。本标准所使用的水，在没有其他说明时，均符合GB/T6682的三级水要求，其他按照GB/T8325的规定进行。6.7最低成膜温度
将可再分散性乳胶粉配制成50%水分散体，充分搅拌均勾，静登至无气泡，其他按照GB/T1.1175一2002中5.11的规定进行
6.8玻璃化温度
按照GB/T19466.2--2004的规定进行。6.9拉伸强度和断裂伸长率
按照附录A进行测定。
7检验规则
7.1检验类型
检验分为出广检验和型式检验。外观、堆积密度、不挥发物含量、灼烧残渣、PH值、平均粒径为出广检验项目，型式检验项目为表2中所有项目。正常情况下，每半年应进行一次型式检验。有下列情况之一时，也应进行型式检验：a）更新关键生产工艺，
b）主要原料有变化；
c）停产重新恢复生产；
d)出厂检验结果与上次型式检验结果有较大差异；e）合同规定。
7.2产品组批
一个检验批可由一个生产批构成，或由基本相同原材料、工艺、设备等条件下制造出来的几个生产批并批后构成，源则上一批的生产时间不超过一天。3
GB/T29594-2013
7.3取样
7.3.1按GB/T6678、GB/T6679的规定采取具有代表性的样品1000g，均匀后分别装人2个清洁干燥的瓶中,密封。
7.3.2样品瓶上应贴上标签并注明：生产企业名称、产品名称、批号或生产日期、采样日期和来样人等。7.4检验
出厂的可再分散性乳胶粉产品应由生产企业的质量监督部门进行检验，并附有质量检验报告，内容包括：生产企业名称、产品名称、执行标准、批号或生产日期等。7.5判定规则
检验结果的判定按GB/T8170中修约值比较法进行。检验结果全部符合本标准要求时，判定该批产品出厂检验合格；如有一项指标不符合本标准要求，则应重新在包装单元中采取有代表性的加倍样品量进行复检。复检后仍未达到本标推要求，则该批产品为不合格品，8标志、包装、运输和腔存
8.1标志
出厂的可再分散性乳胶粉产品包装上应有明显牢固的标志，内容包括：产品名称、执行标准、生产者的名称和地址,净含量，生产批号、合格证明及GB/T191中规定的\防期”、“防瞻”、“禁用手钩\和\堆码极限”标志等。
8.2包装
该产品一般采用纸塑复合袋内装塑料包装袋包装，或其他能够对产品起到防护措施、保证产品质量的容器。包装容器应能够防水和防潮，不得污染产品，避免漏。8.3运输
运输过程中防水，防晒，防火。8.4存bZxz.net
可再分散性乳胶粉贮存于阴凉、通风、于燥的库房，远离火种、热源。贮存温度不大于40℃C，相对湿度不大于60%。
8.5保质期
在符合本标准要求的包装、运翰稚贮存条件下，该产品保质期为6个月。超过保质期的产品，如没有结块，并经检验符合本标推要求可继续使用。9安全
可再分散性乳胶粉是粉体可燃材料，使用者应采取适当的安全和健康措施，高浓度接触时应配带防尘面罩，穿防静电服装等劳动保护用具。4
A.1范围
附最A
（规范性附录）
拉伸强度和断裂伸长率的测定
本附录规定了可再分散性乳胶粉拉伸强度和断裂伸长率的测定方法。A.2原理
GB/T 29594—2013
沿试样纵向主轴恒速拉伸，直到断裂，测盘在这一过程中试样承受的负荷及其伸长，从而获得其拉伸强度和断裂伸长率。
A.3仪器和设备
A.3.1拉力试验机：规格500N，试验宽度030mm，行程600mm拉力试验机夹具的移动速率为(300士30）mm/min；配有伸长测量系统；精度1级。A.3.2切割刀：能裁切15mm宽度的试样。A,3.3玻璃板。
A.3.4涂膜器：能将试样涂布出厚度(0.5士0.02)mm、宽度15mm以上的涂膜器，不锈钢材质、耐腐蚀。
A.3.5游标卡尺：分度值0.02mm。A.4试样
A.4.1试样制备
A4.1.1将可再分散性乳胶粉配制成50%水分散体，充分搅拌均句，静置至无气泡。A4.1.2用少许水滴湿玻璃板，并用聚乙烯膜盖在表面去除空气，用带子将膜四周固定一个范围。A4.1.3用涂膜器将上述水分散体涂在玻璃板聚乙烯膜固定范围上，液膜厚度(0.5士0.02)mm。A4,1.4放在温度（23士2)℃、相对湿度（50士10)%的环境下干煤48h，形成均勾于燥的膜，将膜小心敢下做为试样。
试样的选取与裁制
A.4.2. 1选择 A.4.1制备的平整、无褶皱、无针孔的试样。A.4.2.2用切割刀裁切宽度为15mm，长度不低于160mm的试样数个.A，4.2.3检查裁制的试样，应边缘平无缺口，有缺陷的舍去。每组试样6个。A.4.3
试样状态澜节
将A.4.2选好的6个试样，放在温度（23士2)C、相对度（50士10)%的环境中进行状态调节120 h。
GB/T 29594—2013
A,5试验步骤
A.5.1试验时环境温度应为(23主2)℃,相对湿度为(50土10)%A，5.2测量试样厚度：将状态调节后的试样，选均勾分布的三处测量其厚度，取平均值做为试样厚度。A5.3测量试样宽度：将状态调节底的试样，选均匀分布的三处测量其宽度，取平均值做为试样宽度。A.5.4试样的装：调整拉力试验机上下夹具夹口初始距离为60mm，将试样一端夹在拉力试验机的上夹具，拧紧，然后使其自然竖直下垂，再把另一端爽在下具，拧紧。A.5.5启动拉力试验机，拉伸速度为（300士30)mm/min，使试样拉伸至断裂，记录拉伸过程最大载荷和试样断裂瞬间上夹具实际运行位移。A.5.6每组6个试样都要进行试验。当试样在夹具内出现滑移或在距任一夹具10mm以内断毅，或由于期显缺陷导致过早破坏时，由此试样得到的数据应舍弃。A.6试验结果
A.6.1拉伸强度
拉伸强度按式(A.1)计算：
Ts——试样拉伸强度的数值,单位为兆帕(MPa)F最大载荷的数值，单位为牛（N);b-~试样宽度的数值,单位为米(mm);一一试样厚度的数慎，单位为毫米(mm）。4
A.6.2断伸长率
断裂伸长率按式(A.2)计算：
式中：
E，试样断裂伸长率的数值,%;
L1上夹具实际运行位移的数值，单位为毫米(mm):L。上下夹具初始距离的数值,单位为毫米(mm)。.(A.1)
取6次平行测定结果的算术平均值为测定结果，拉伸强度结果保留至小数点后1位，断裂伸长率结果取整数。
参考文献
拉伸性能的测定第1部分：总则
GB/T 1040. 1—2006
CB/T 2918-1998
CB/T 6344—2008
塑料试样状态调节和试验的标准环GB/T 29594—2013
软质泡沫聚合材料拉伸强度和断裂伸长率的测定GB/T 29594-2013
打印日期：2013年10月10日F009中华人民共和国
国家标准
可再分散性乳胶粉
GB/T29594—-2013
中国标准出版社出版发行
北京市期阳区和平里西街甲2号(100013)北京市西城区三里河北街16号（100045)网址 spc, net, cn
发行中心：(010)51780235
总编室：(010)64275323
读考服务部，（010)68523946
中国标准出版社葬皇岛印刷厂印刷各地新华书店经销
开本 880×1230 1/16 印张 0.75字数 16千字2013 年 9月第一版 2013年 9月第一次印刷*
书号：155066·1~47434定价16.00元由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：（010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
