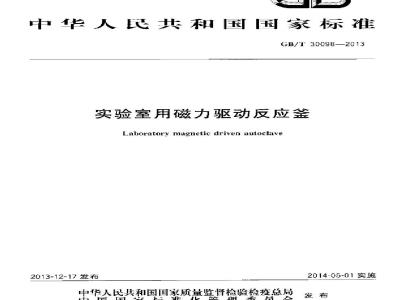

中华人民共和国国家标准
GB/T30098—2013
实验室用磁力驱动反应釜
Laboratory magnetic driven auloclave2013-12-17 发布
中华人民共和国国家质量监督检验检疫总局中国国家标雅化管理委员会
2014-05-01实施
GB/T 30098—2013
视范性引用文件
不语科定义
产品结制
基本参数
试验方法
检验规则
标志，包装，运痛及女存
本标难按照GB/1.12009给出的就则起草，本标准由中国机城工业联合会提山。本标准用全国实验室仪器利设备标准化技术委员会（5A/TC525)叶：和标市负责起草单位：威湖化1.机城有限公可，威海汇鑫化工提械有限公司GB/T3C098—-2013
本标准拳加起节单位：中国议器仪表行业划会实验室仪器分会，山东智特检院成海分院，机城工业仪器仪表综合技术经济研究所，烟台科立化工设备有限公司，戴询鑫泰化工机根有限公司，姆台松玲化工设备有限公司、大理通达支成会！本标准王婴起草人：马文启，上天嗒、上家龙、袁明，金丽辉，李润民，李恩端，马殿清、王培甄继夏.王玉敏.樂即印，邓爱群、举本范，1
1范围
实验室用磁力驱动反应等
GB/T30098—2013
本标准规定了实验室用磁力驱动反应签的术语和定义产品结构，基本参数，要求，试验方法，检验规则、标志，包装，运输及存。本标准适用于容积不大于24L，设计压力不大子35MPa，设计度范围材料允许的使用温度确定的实验室用微力驱动反应签（以下简称实验益）：本标准适用于碳钢、低合金钢、不锈钢以及钛及钛合金，镍及镍合金、钴、钼等有色金属制造的实验釜。
本标准不适用于非金属材料制造的实验垒，直接用火加热的实验签及操作过程中可能产生压力剧增，反应速度达到爆轰的实验釜。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。CB150.2--2011压力穿器宽2部分：时料JB/T4711压力容器涂数与运输包装TSGR0004一2009固定式压力容器安全技术监察规程3术语和定义
下列术语和定支适用于本文件。3.1
autoclave
反应鉴
由承压容器，加热冷却装置以及搅拌传动系统等组成，能够在一定温度和压力下完成化学反应的装置.
实验室用反应萄
laboratory autoclave
容积不大于24L的反应签：
磁力驱动反应鉴
magnetic driven autoclave
地过您力理合器实现抢拌的反版争3.4
体autoclavebody
用于盛装化学介质，并可承受温度，压力的容器3.5
釜盖autoclave cover
与签体散开端连接的承压件。
GB/T30098--2013
主螺桂
main bolt
连接釜体与釜益的螺柱。
mainnut
主螺柱用的螺母。
magnetic coupler
磁力耦合
利用磁性材料的相互耦合作用来传速力矩的装置。注：它由内、外醛体（盘）、隔离罩、轴及轴承支架等组皮，外磁体放转时通过磁力可同步带动内磁体旋转，3.9
搅拌转子agitatingrotor
在搅拌轴上安装一定数量的搅拌器，由醛力驱动装置驱动，使签内物料产生搅拌作用的组合部件。3.10
磁盘magnetic disc
由著干N极和S极扇形磁块，按平面形式变错排列而成的磁性组合体。注：避盘有内，外之分·位于隔高罩外部与动力联接的称为外磁盘，位于隔离罩内部与镜拌轴联接的称为内碰盘。3.11
磁体magnetic ring
由若干NV、S极瓦形磁块相互交错组合成磁环，然后由一个或多个磁环织向同极叠加而成的柱形磁性体。
注：磁体有内外之分，位于隔离罩外部与动力联接的称为外磁体，位于隔离罩内部与揽择轴联接的称为内避体。3.12
隔离罩isolation case
用于封闭签内压力由非导磁性材料制作的圆简形受压构件。注：其位于内、外避体之间并与磁体（或磁盘》有一定的间既。3.13
磁力矩
magnetie torque
磁力耦合传动器的内。外磁体发生相对位移时所产生的最大扭转力矩。4产品结构
4.1实验签的基本结构
实验金主要由承压签体（承压容器）签益、加热装置，冷却装置，搅拌装置、磁力传动装置以及安全附件、阀门等组成，见图1，
说明：
冷却装置：
加热装置：
鉴体：
一宝盖：
主螺柱：
磁力耦合器的结构
主螺母：
磁力耦合器
电机：
安全附件
推拌转子
实验莹的基本结构图
磁力耦合器有端面型和环形两种结构型式，见图2。4.2.1
说明：
外磁盘：
隔离率：
3内醛盘
内髓体：
隔离罩：
外碰体
端面型
图2磁力耦合器的结构图
墨环形
GB/T30098—2D13
GB/T30098—2013
4.2.2端面型由内、外磁盘及隔离罩组成·外磁盘通过磁力将电机的动力传递给隔离罩内的内磁盘形成同步旋转，隔离罩与反应釜之间通过密封形成封闭的密封腔。4.2.3阅环形由内外磁体及隔离罩组成，外磁体通过磁力将电机的动力传递给隔离罩内的内磁体形成同步旋转，隔离罩与反应釜之间道过密封形成封闭的密封腔，4.3密封结构
4.3.1蚕体与釜盖的基本密封型式见图3$)
图3签体与益盖的基本密封型式
4.3.2图3a）、图3b）为无垫片的球面或锥面密封结构，其适用范围：设计压力≤35MPa，设计温S700C
4.3.3图3c)为平挚密封结构，其适用范围：设计压力≤16MPa，设计温度≤300℃。4.3.4图3d)为卡辅自紧密封结构其适用范围：设计压力≤35MPa，设计温度≤200℃。4.3.5宜采用无望片的球面或链面密封结构。5基本参数
环境条件
使用环境条件如下，
a）温度为0℃40：
相对湿度不大于85%：
大气压为80kPa106kPa;
周围无易燃、易爆，腐蚀性气体及导电尘换，供电条件
额定电压为交流220V，允许偏离额定值的范国为-15%~+10%。5.2.2额定额率为50Hz.充允许偏离额定值的范围为一2%～+2%。4
5.3技术费数
CB/T30098—2013
5.3.1实验签设计质小等级优先彩用以下系列：2.5MPa.7.5MPa、12.5M[a17.5MP、22.5MPa0MPa和Ma-也可用要求选定
5.3.2实验客积系列分为0.:L,0.25L.0.5L1.2L.31..5L10L15.202415.3.3实验爸询速范国皮加热功率见表表1实验至的技术参数
客式汇
15~ 21
6费求
外观及结构
满速范玉min)
加热功率/k押
金届唛层及化学处理表面应光祥均与，不减有露底、起层，态范、斑痕或明显的剑度油速层表面成光洁，平整，色择均与：不业有起皱、蜕度和显见的划痕，流挂等缺陷。外军不端钢的表面应逆行精抛光或亚光处理，其柜摘度Ra不大于0.41。6.1.3
所有紧尚件均应牢面可靠，不应松动。6.1.6带有升降装置的实验签，升降装置成操作灵活，升降自如，不应有阻滞、卡死等现象，杆的设计应具各空中日题功能，吊托与签体之间盛设置止呢动的支架，6.1.6签益外圆上应设置2-3个手用于搬运，吊盖以皮所止案固螺栓时禁体能转，滑孩。6.1.7避力整封传动装置垂直安装十等盖的中心位置，与签盖间的密封宜采用无垫片线密封或法兰接的望片密封。
6.1.8，避力耦合释组装后应题转灵活.无阻带，卡死等现象，6.1.9实验益应设置签内温点1个，若采用央安导热池加热，应设置签内、克套2个测温点，测温装置插人液下深度应不小于签体总深度的12.6.1.10应有超用泄政置，
微力密封装置的内转了上应设置测座装置5.1.11
耐水压
耐水庄试验的压力值接式)计算，P+1.25p
武中：
一耐水孟试验正力，单位为兆帕(MPa)；1.25
一耐正话验压力系数：
一压力容器的计压厅（对于在用正力容器：般为最高工作压力·或压力容器语牌上规定的最太充许工作正力），单位为兆陷（MPa）：B/T30096—2013
试验温度下材料的许用直，单微为非地（MFa)：-一设计温度下材料的许用应力，单位为兆能（MPa），6.2.2材料许用虚值按B150.2-2011进取。6.2.3试压象加压到规定值，垒体各连接部位应无意漏，无可见变形，试验过程中应无异常的市，6.3氙密性
实验金充人氮气逃行气密性试验，试验压力发设计力，保待比让，各连接部位应光泄错6.4加热装置
6.4.1实验案的加热方式主要有以下几种形式：a）远红外电加热其适用国：设计温度不大下70：：套导热油电加热，其退用范国：设计温度不大于3心：h
夹套导热油循环加热，其适用范固：设计温度不人下350C控温精度高有防爆要求时，宜用火餐导热油电加热及卖套导热油循环加热。6.4.2
加热炉的接线端于应采用防水型按线盒。采用来套导热油加热的实验第，套页部品段置排气口：壳休与电源端于间的冷态绝缘电阻术应小于0.5M2。驴壳筒身部位的衰而平均温度不应超过60，6.5搅拌装置
避力搏合器轮出细端的在向摆动不大0.1隧避力栖金器的露力范设计见表2，表2磁力矩
穿秘/1.
a.1 --0.5
10--21wwW.bzxz.Net
力短/N+m）
6.5.3搅托器与搅拌轴维装后.手动盘4，比径向现动量不应大于0.2mm6,6翌压元件
案体，签差，法兰，主爆柱，主腺母等主要受压无件所用的材料，进厂时适做材料标记，并配备材质证明1S和合格证标志，其材质性能应符合TS3R0801--209要求，制造过程中应进行材料标记移植，6.7整机运行
整机连绒运行后，不应泄漏，内外体不应脱转。了试验方法
7.1试验条件
试验条件应符合5.1和5.2的现定。G
7.2主要试验仪器和设备
7.2.1试压泵
压力范围的上限值不小十试验压力7.2.2表面温度计
CB/T30098—2013
表面温度计的测量范围为0℃~100.其分辨力应优于05C，最大充许误差不应超过士0.5C。7.3外观检查
用表面粗糙比较样块测试表面租趟度，如有异设，使用租度测试仪进行测试：其他用目视和手动方法检查：其结果应特台6,1的规定。7.4耐水压试验
釜体内充满水.将空气排净。试压泵缓慢加压到试验压力，保持20min。降压至设计压力，保持3min，在签体各连接部位涂上肥皂液或其他检漏液，检查有无渗漏，结果应符合6.2的规定。7.5气密性试验
签体内注人氮气使压力缓慢上升到设计压力·保持20min。在签体各连接部位涂上肥皂液或其他检痛液，检查有无渗铺，结果应特合6.3的规定。7.6加热装置试验
7.6.1日视检查，结果应符合6.4.3和6.4.1的规定。7.6.2用工作电压为500V准确度为10级的绝缘电阻测试仪测电炉电源端子对壳体冷态绝缘电阻结果应符合6.4.5的规定
7.6.3在炉壳的外表面上浩织向分别取上，中，下三点，然后沿环向间隔120再分别接上，中，下位置各取三点，设置九个测温点，用表面温度计测量各点温度，结果应符合6.4.6的规定，7.7搅拌装置试验
7.7.1用百分表测量磁力合器辅出轴端的径向摆动量，结果应符合6.5.1的规定。7.7.2用转矩转速测量仪测量不同转速的转矩，结果应符合6.5.2的规定。7.7.3搅拌器与揽拌轴组装后，手动盘车，用百分表测量揽拌轴下端的径向摆动量，结果应符合6.5.3的规定。
7.8受压元件试验
日视检查材质证明书和合格证明标志，制造单位应对其材料及材料质量证明书的真实性和一致性负责，必要时应进行复验，其结果应符合6.6的规定。7.9整机运行试验
7.9.1每台实验釜按总图要求完成总装后，应以水介质代料进行升温、升压运转试验7.9.2运转试验前应先将签内注人不大于2/3容积的水介质，注人氧气，同时接通加热装置·使压力及温度缓慢升至工作压力及工作温度，转速由50r/min避级升至反应釜的设计转速。各级转数下分别运行30min，出广检验时连续运转不少于8h，型式检验时连续运转不少于72h。GB/T30098-2013
7.9.3运转试验完成后应将釜内压力缓慢降至常压，然后立即将注人的水散净，并用空气将剩余的水满吹除干净
7.9.4试验应在高压试验室或备有防护设备的安全场所进行，就装上安全装置7.9.5试验过程中不应敲击反应签，不应拧动紫固件，然后观察有无泄漏，结果应符合6.7的规定。8检验规则
检验分类
实验董检验分为出厂检验和型式检验检验项目
出厂检验和型式检验的项目、要求及试验方法的条款号见表3。表3
检验项目
外观及结构
耐水压
气密性
加热装置
搅拌装置
受压元件
整机运行
找术要求章条号
注：特号“·“表示应检验的项目。出厂检验
试验方法章案号
型式检验
实验釜由制造厂质量检验部门逐台检验，合格后充许出厂，并附有产品合格证明文件8.4型式检验
在下列情况之一时，进行型式检验：a)
新产品或老产品转厂生产的试制定型鉴定：正常生产后，若结构，材料，工艺有较大改变，可能影响产品性能时：b
批量生产时，每两年进行一次的检验：产品停产两年及以上，恢复生产时；d
出厂检验结果与上次型式检验有较大差异时：国家质量监督机构提出要求时，8
出厂检验
8.4.2插样方案
68130098-2013
采用二次抽样后案，批量否超过10台-随乱抽取2台批量在100台以上,随机抽取3台8.4.3抽样结果的判定
第一款拍单的样本全部个格，则该批产品判为合格：如有一个格项目（总页不超过声个同旧这间个项次只眼下两台户品的不间项改，应再持取二倍丁第一次拍样品数复检不合格项日，如复检个降，则判定该批产品合略，如仍有不合格项，判定该批产品不个格肢有落批不合指的品·成莲台返修，重新跳行型式9标志、包装，运输及贮存
9.1标志
再台实验金应在其明显佳置设置成久生产品铭牌，2户品铭牌上的现月至少包拓以下内容：9.1.2
）产品名称：
b产品类别；
制造羊位名称：
制延单位许可证编季却许可级别：设计温度：
设计压力：
前压试验服方；
产品线号：
制造日期：
容积。
除敷与运输包装
实验举的踪效与输包装虚符个IB/41的要求，9.2.2 随机文件
实验签出」“时应包活下列技术文件：）户品质量证明韩：
h）产品合格证书：
产品使用说明书：
的产品梦图！
e）装箱清单：
9.3运输
实验鉴在包装完整的条件下，充许用一股交通工具造输。在运输近程中应防止烈搬动、雨淋与暖嘀：
