GB/T 30103.1-2013 冷库热工性能试验方法 第1部分温度和湿度检测
GB/T30103.1-2013
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容

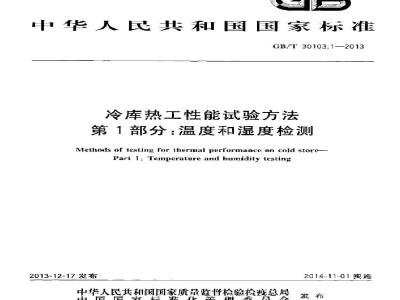

ICS 97.130.20
中华人民共和国国家标准
GB/T 30103.1—2013
冷库热工性能试验方法
第1部分：温度和湿度检测
Methods of testing for thermal performancc on cold storePart l: Temperature and humidity testing2013-12-17 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2014-11-01实施
GH/30103冷库热工性能试验方法分为以下3个部分：第1部分：温度和湿检测：
第2部分：风速检测：
第3部分：围护结构热道量检测。本部分为GB3013的第1部分
本部分自中华人民共和国商务部提山。本部分由全国制冷标推化技术委员会(SAC/TCI19)归口：CB/T30103.1—2013
本部分起草单位：国内贸易上程设计研究院、落朝隆华传热科技股份有限公可.带州晶雪冷冻设备有限公司，渐江盾安冷能系统有限公司北京市医居京西厨房设备有限公司，上海海洋大学，天律商业大学集差大学、哈尔滨商业大学、烟台冰轮集团有限公司、大连冷冻机股份右限公司，上虞市寿辉风冷设备有限公司、济南诺据华防离保温工程有限公司、北京华能共发低温科技有限贵任公司、保定欣达制玲空调工程有限公司，北京商集团有限服支任公司，北京华商冰山制冷空调戒套设备有限公司，全国商业冷藏科技情撤站.国家南用制冷设备质量监替检验中心。本部分主婴起草人：剂小期万锦康、肖桥，徐庆就，虫建斌，张建一郭皓张力，苔阳，唐俊杰，申江，刘界,费富忠,倪禁敏，焦求学，李文江，干芯根,愿众，优子军，史玉成，李逃栋：1范图
冷库热工性能试验方法
第1部分：温度和湿度检测
GB/T30103.1—2013
GB/T30103的本部分规定了各种类型冷库主要性能参数温度和湿度的检测方法，本部分适用于各型冷库的所有冷间及制冷系统中温度和湿度分布，表面温度，环境温度，制冷剂温度，冷风机人出口温度和湿度的测定2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T11605—2005温度测量方法
GB50072冷库设计规范
SB/T10795强制通风与白然对流空气冷却器的试验方法（ANSI/ASHRAE25-2001（RA2006）+IDT)
ANSI/ASHRAE41.11986（RA2006）温度测量的标准方法（Standardmethodfortemperaturemcasuremcnt
3术语和定义
下列术语和定义适用于本文件。3.1
干球温度dry-bulbtemperature
选用准确度合适的温度计对单一气体或混合气体的温度进行测量，并经过辐射修正后的指示值3.2
wet-bulb tempcrature
湿球温度
温度计的感温包裹有水漫湿棉芯，并有一定流速的空气吹过棉芯，水分汽化所吸收的热量与空气提供的热量达到平衡时，该温度计所指示的温度。3.3
relativehumidity
相对湿度
湿空气中水蒸气分压力与相同温度下水的饱和压力之比。用RH(%)表示。3.4
库内（冷间）温度temperatureofcoldstorageroom按6.1.1规定的各测量点上测得的铜质圆柱4.1)内的温度。3.5
库内（冷间）平均温度
average temperature of cold storage roomt,(r)
同一时刻冷间各点温度的算术平均值。1
GB/T 30103.1—2013
库内（冷间）工作温度runningtemperatureofcoldstorageronm按6.1.1测至温度期间，不同时刻库内（冷问）平均湿度（）的算术平均值，3.7
库内（冷间）平均温度波动值averageLemperaturefluctaationofroldstorageroomAhatt
按6.1.1测呈温度期问，不同时刻库内（冷间）平均温度（）的是大值m&最小值tm与库内（冷向】作温度的差值。
库内（冷间>温度差值temperaturediffercnceof cold sioragerihimat, (r)免费标准bzxz.net
按6.1.1测至温度期间，同--时到不同测点上的冷库温店,（)禁值的最人值。：
Ar.(t)it(i,t))lt(t,t)iin
式中：
t一间：
一测点编导.
库内（冷间）温度不均匀性temperaturenuinuniformilyofcoldstorageroomAtnu
按6.1.1测量温度期闻，不向时冷库组度差值4。（=)的最大值。即：
Ar-mx =[At,(t)l ms
库内冷间平均温差average temperaturrdifferenct of cold storage roomat
按6.1.1测量温皇期间，客测点（1个测点）温度的总与值的最高值与最低值的差值，3.11
制冷机组工作时间系数
relative running time
（2）
在规定的环晓茶件和库内（冷间）温度条件下，在规定的时间内，机组运行时间与凯红运行和停机时间之和的比值，即：
式中：
机组工作时间系数
在规定的时间内，机组运行时间：单位为分或秒（min或)；上迷规定时间内，机红运行和停机时间之和，单位为分或秒（min或s）空气冷却器air cooler
以宇气为中间介质，制冷空间与制冷剂进行热交换的换热器，是出热交换露等设备组成的装置，3.13
强制循环式空气冷却器（冷风机）forcedcirculation-typeaircooler燕凯城装司使空气循环的空气冷却释。3
4夜表
4.1在测试温皮时，置采用下列一种或儿种仪表：热电偶：
铂电阻温度话：
热缴电阳温度计：
干壶表：
其他使下远传且满足测量精度的温度测量仪表GB/T 30103.12013
库内（冷间）空气温度测量时果用热电偶，或者采用同等精度其他溅温装置时，感温部分应改置在铜质圆柱中心内困柱的质母为25多，直轮和高度均约为15.2m1。4.2在测试湿度时，宜采用下列一种或儿种仪表：）电子湿度传感器：
b）通风干通表：
e）其他便于远传互满足测其度的漫度测至仪表，4.3温度测量仪表的要求可按照ANSI/ASHRAE41.1-1986RA2006)中4.3的现定，湿度测量仪表的要求可按照GB/T116052005的规定。温度和湿度认量仅表试验允差见表1。5温度测量
使用玻璃温度计等非远置传感器应避免人体热量干扰。5.1
5.2温度避至应避竞线路较长时，测量传输的下扰和温禁。5.3用于件内(冷间)温度测至的传感器精度应满足以下要求：热电假、热电阻等单点式测温传感器±0.5 C;
b）红外测温仪（表面温度）1：C）红外热成像仅士2“℃。
5.4其他温度测量的传感器精度要求见表1。表1温度，湿度测量仪表试验允差和精度要求一
测量项目
空气球湿度
空气远球设房
相对薪度RH
求或非择发性
制冷剂品安
摔发性制冷剂误度
分辨率
±o1 r
准确妾
推苹的量操作
时的单个诀效允
美（全市源察范注）
1 0.5 ℃
推样的战验工况
差（试鉴工况平
均道与规定的试
验工说的差
通芎的
-- 30 C --60 ℃
-35 C.--32 C
2c % ~ l3%
I --43 r
34 r--121 °
，这是对单个读散规定的推荐九差，此单个读数是在试验持续时间内用安求平均值的要到读数的一个；，推荐的客个试验工况平均值的允差范图。3
GB/T 30103.1—2013
6温度和湿度的测量方法
6.1库内（冷间)空气温度的测量6.1.1库内冷间)空气温度场检测测点分布按下列方式进行布置：a）顶部测点至装载线，底部测点离地50mm～100mm，水平或垂直端部测点距墙面50mm~1oomm:
b）每一测量线上测点数量应为，每一水平方向最少3点，每一垂直方向最少3点：）如库内（冷间）温度场分布均勾（经红外设备等初测，温差≤2C），可减少测点布置，但某一水平或垂直方向不应少于3点，并能代表库内<冷间）最高温度点，平均温度点和最低温度点，6.1.2对于大中型冷库，受仪表测点数和检测工作量及堆货等限制，可适当拉开间距，将库内（冷间）空间划分为若干个立方体或长方体，测量各点温度，用以掌握库内（冷间）温度分布或求出平均温度。6.1.3对冷库空库平均温度也可根据SB/T10795一2012中7.2.8在库体六个面的8个角布置8个测点，各测点离壁体（或装载线）50tmm~100mm，如图1以8个测量值求取平均值代表库内（冷间）平均温度。
图1测点布置示意图
6.1.4冷风机进出风温度的测量应通过采样器采集或直接多点测量。多点测量时，每侧测点数最少3点。冷风机温度测量可分为吸风式冷风机种吹风式冷风机，测点布置如下：a）吸风式冷风机
冷风机人口测点在距蒸发器外侧100mm处的截面上均布，冷风机出口测点在距风机叶片外侧100mm处的裁面上，在轴心范围外，沿叶片长度方向均布，或插人外风道中心测虽。根据需要布置温度测点，所布直测点对手平均值做其有代表性，b）吹风式冷风机
冷风机人口测点在距风机叶片外侧100mm处的裁面上，在轴心范围外，沿叶片长度方向均布：冷风机出口测点在距蒸发器外侧100mm处的截面上均布，或插人外风道中心测量。根据需要布置温度点，所布置测点对手平均值虚具有代表生，6.1.5温度数据采集记录间拍应不大于20min，总时长不低于36h，宜采用连链自动记录方式，采取首民请度最接近，最具有代表生的连续24h数据：计算下列数据：a）库内(冷间)平均溢度
时刻：
布置在库内（冷间)蕴度测点总数。h）连内（冷间）工作温度
武中：
时刻：
在6.1.1规定的试验时同内按—定时间间隔和顺序进行测量的总次数，）库内（冷间)平均温度波动值
Ar=tema-tm
Al=tm-temr
d）库两(冷间)湿度不均勾性
atr = / ate(t) m
库内(跨间)平均温举
武市：
库内（冷间)温度：
布置在库内(险间)内湿度测点：GB/T30103.1—2013
-在6,1,1遵呈度期闻一定时间间隔和顾序进行测量的,总欧数计算冷风机进出风多个温度测点的温度算来平均值根据冷风机迹山风多个温度测点的温度算术平均值之差计算出冷风机进岛风温差，对于库内（冷间)某一温度分布的计算，可根掘需要选取某一载面或部分测点数据，某一时设数据进行计算。
冷库有效装款区域内的温度和货品温度的测数据和计算结果应能满足设计要求和货出裙的要求，
6.1.6大中型冷声环境温度也可采用上述测量温度点布的方法，根据经验选择其温度值，树当于平均温度的特定代表点来表示
6.2表面温度的测量
6.2.1表面温起测盘范围包括围护结构项板墙面.地评表面温度.6.2.2测点布置，根据需夏确定测点数量，库外表低至少一个测点。6.2.3被谢表面平整光洁
6.2.4为了整免气流干抗，需将热电偶插人被测表面下一定深度。专装热电偶时，在壁面凿川5mm直轻小孔：然后用肯油填满.把热电偏李成90°角插人，其余部分用胶带粘结于表面（毒见6.2.6）。6.2.5在表面难以凿孔时也可将热电假用胶作粘贴于经清洁处理后的表而上，然后瘦盖--块不小下5
GB/T 30103.1—2013
10gmm×100mm大小的接近于面层导热系数的搏膜：6.2.6为了减少热危偶本身传导的损失.应把一部分（约50带热电偶直轻)热电偶导载与等温表面接触：
6.3挥发性制冷剂温度的测量
6.3.1制冷剂测培值法对比试验计算制冷剂焙差时,温度检测允许误差:0.3它。6.3.2确定制抢剂的温度便防，热电偶元件安装应采用将感温元件比接括人制冷剂，或者插人套管而将骨插人制孕证的方法，井可按下还推存方法减少您温度套营耐的利温误差：以）套管选用导热系数小的材料！b）增加套管长度，减少查誉育径设壁序：）增强套管与被测制冷剂对流换热，如用轻质油（如硅油）充满套管内，以装得良好的热接能：）套管外露部分保温：
6.3.3在现场谢试确定管道内制冷剂温湿度，感温元件不能插人管道时，或在非关键性部位测量时，可用胶布把热电們与金屑表面粘牢，或焊接在片道外表面+为了减少表面与环境之间温虚差的误差（约有10%误差）.取30mm~-50mm的热电偶导载与企属营载紧密接触后，用长约150mm或每侧5倍于节路直径（取大值）的隔热保温材料包扎好，如果热电偶在测量点处下电学上的接地，应来取借施消除礼量点和初量仪表之间电位禁引起的误差：6.34对超冷系就供液战可道上的用热电得粘贴下增壁齐送谢制控剂温度时+在性障，下方或相对平均分布的位置至少布置2个热电偶，敢他们的平均温度代表制冷温度：6.3.5，再出现测点布置图，净标山位置编号，记录各种情没度检测数据。6.4相对湿度测量
6.4.1库内（冷间）空气相对湿度测量陈内（冷间）空气度测点宜选取库内（冷间）中点或根据需要布置：6.4.2冷风机进出风相对湿度测量通过采样器采集或直按单点测至，单点测至时：2）对于吸风式冷风机
冷风机人门测点在库蒸发器中间外侧10心mm处，冷风机出日划点在距风机叶片长度中间外100mm处，或插人外风道中心测量。6）对于暖风式冷风机
冷风机人口训点在臣风机叶片长度中间外侧100五m处，冷风机出口点在距燃变器中间外侧100mm处，或插人外风道中心测量。6.4.3湿度测量传感器类型
空气温度在6么以上，可采用通风干湿表或电子湿度测量传感器，空气温度在0么以下宜使用电了趣度诞至传感器，不宜使用十湿球法，6.4.4湿度测量传感器误差
度测量传感器误差3必RH.
6.4,5数据记录
数据采集记录间弱应≤.29min.总时长不低于36b，G
宜采用连续动记录方式。
7报告
7.1被测冷库的基本情况
应包括：
a）冷库概记，如类别、库容、围护结构、运行状说、年度耗电量等：b冷库制冷系统的流程图及肢术特征：：）市要设备洁单及技术考数。2对于冷库的每一温区（冷间）
监测报告至少应包以下内容：
）库温及储存货物的名称和质量：对于率温库应当分别加以说明：2
测点的布罩图：
计穿过程与计算结果；
原始数据应以附性或图表的形式作为报告的有效红成部分+e)
进行试设差分断的靠果：
CB/T 30103.1—2013
测试，计算方案的说明保证在出既复语要时可以根据报告中的说明进行复测：应给出是否符金GB50072要求的说明；根据客户要求给出足否符合设备额定和特定要求的说明：h)
当测试过程存在本标准术加旗定的，且影响测战，计算和最终结象的因素时，应在监测报告中详纠加以说明。
收器仪表
检测仪器仪表名称、型号，编号及校准有效期，GB/T 30103. 1-2013
印H 28115F:2: F0094
中华人民共和国
国家标准
冷库热工性能试验方法
第1部分：温疏和湿度检
GB/T 30193.12013
中国标准出版社出发行
北京市朝阳区和平生西街中2号（1000132北京市西城区三里河北街16号（100C45）网址Bpc.net.cn
总编室：（010361275323发行中心：（010)51783235读者服务部：（01068523948
中国标雅出版社麦自岛印刷！“印别各地新华市店经销
开本680X1231/16印张C.75
字数 1G平字
2314年1月第一次印刷
21七年4月第一版
155：185066+1-48338 价
如有印装差错由本社发行中心调换版权专侵权必究
举报电话：010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
