GB/T 30371-2013 无损检测用电子直线加速器工程通用规范
GB/T30371-2013
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容

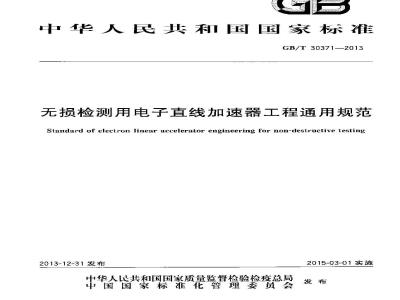

ICS 27.120
中华人民共和国国家标准
GB/T30371-—2013
无损检测用电子直线加速器工程通用规范Standard of electron linear accelerator engineering for non-destructive testing2013-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2015-03-01实施
GB/T30371—2013
规范性引用文件
术语和定义
程的组成
速器装置
运动机械及工装装置
工程装置的其他要求
射线无损检测建筑物工程
10检验条件及方法
「程验收
附录A（规范性附录）个人剂量限值与不同纽织或器盲的有效剂量附录B（规范性附录）个人微波、高频电磁场与有密气体职业接触限值附录C（资料性附录）蔽计算方法附录D（规范性附录）测量方泌
2C09给出的规则起草，
本标准铵照 GB/T 1.1
本标耀由中国核工业集团公司提出。本标推山全国核能标准化技术委员会（SAC/TC58)口GB/T 30371—2013
木标准起草单位：北京机械工业白动化研究所、充矿集闭东华建设有限公司、中国原子能科学研究院、山东高阳建设有限公司.清华大学，五洲工程设计研究院、中目联合工程公司、江西起重机械总厂、山东起风建工股份有限公司，中国第一重型机械集团公司、中国同位素与辐射行业协会辑射加下专业委员会、核工业标准化研究所。
本标准主要起草人：郭度斌、张人通，孟祥宁、张亚峰、孙裕国、靳清秀、士淑贤、主谷光、赵红兵、刘晓生、田绪峰、孔凡涛、赵晓辉、刘建辉、路尚修、王庆林、陈勇、连哲莉。1
1范围
无损检测用电子直线加速器工程通用规范GB/T 30371—2013
本标准规定了无损检用电子直线而速器1程延设中川速器装置的技术要求，运动机械及工装装暑的技术要求射线无损检测建筑物工程设计要求施工及质量监督以及1.穆安装、检验和验收等内容。本标准适用下能量为15MeV以下的无损检测用电子直线加速器工程,包括胶片X射线照札、计算机X射线成像（CR)，数宁X射线实时成像，数学X射线照相（DR)及业计算机X射线层析扫描(ICT)等，
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是洋期的引用文件，侵注月期的版本适用于本文件，凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB2891安全标志及其使用导则
GB3095环境空气质量标准
G3/T3811起重机设计规范
(I31887I-2002电离辅射防护与辑射源安全基本标准B/T201292006无损检测用电了直线加速器GB50016建筑设计防火规范
GB50223—2009毫筑工程抗震设防分类标准GB50278起重设备安装工程施工及验收规范丁业企业设计卫生标推
GBZ12010
GBZ2.1一2C07T作场所有害因索职业接融限值第1部分：化学有害因素GB7.2.2—2C07工作场所有害因索职业接触限值第2部分：物理因素3术语和定文
下列术语和定义适用于本文件，3.1
电子直线加速器工程electron lincar accelerator engineering电广直线加速器下程出电子直线加速器装置、运动机板及工装装置、射线无损检测建筑物等纠成。3.2
电子直线加速器装置electron linearaccclcratorfacility利用高频电场加速沿直线轨道运动的电子并打靶产尘X射线的装置。3.3
运动机械及工装装置motionmachineandtoolingtquipment使X射线机头、工件和（或）探测器等运动所需的机械设备。3.4
X射线无损检测建筑物工程building engineering For X-ray non-dcstructive testing为实施X射线无损检测所需构筑物的建造工程。1
GB/T 30371—2013
X射线束能量X-ray beam energyX射线束连续能谱的最大能量。
准直器
collimaton
国吸收材料制成的于限楚×射綫何和角度的部件。3.7
半值层half-value layer (HVL)人射X射线束辐射强度衰减到原强度一半时所需材料的厚度，3.8
X射线束焦点尺寸X-raybeamfocusspol size加速盾的电f束打在靶上所形成短点直径的人小。3.9
X射线束均勾度X-ray heam flatness在距靶1 m 与X射线束中心轴线垂直的P面[，与中心轴线夹角一定时,圆周上任一点的剂量率与中心轴线上剂量率的百分比，3.10
X射线束不对称度X-raybeam asymumetry在距靶1m与X射线束中心轴线垂直的平面上，与中心轴线夹角一定时，圆周上任意两对称点的剂量率与柏对于中心轴线上剂率的百分比之差工程的组成
4.1电子直线加速器装置
电子直线加速器装置通常由下列部分组成：a）X射线机头：
b）调制器系统；
冷却系统；
d）控制系统：
配套水管、电缆等，
2运动机械及工装装置
辐射屏蔽室内X射线机头和T件等运动所需的装置退常有：H）使X射线机头运动的起重机械；使X射线机头运动的承载车；
使.1.件运动的机构；
使成像探测器运动的机构：
装载工件的起重机城等。
3射线无损检测建筑物工程
射线无损检测建筑物工程主要由下列部分组成：a）辐射屏敲宰；
b）屏敲门j；
迷道；
调制器、冷却系统设备室;
控制室：
洗片，观片室；
变配电、暖通设备室；
其他公用设施、配套设施室。
5加速器装置
总要求
制造。
GB/T 30371—2013
加速器装置的X射线束能量、剂量率、准直器形状与尺寸、泄漏剂量等参数依用户合同要求设计根据具体要长，加速器装置借助运动机械及工装装置应能实现对工件的无损检测。X射线机头中的零部件材料,应符合对感生放射性的限制要求加速器装置的稳定性，靠性应能满足使用要求。应提供完整的技术文件资料。
控制系统要求
控制系统设计应遵循确保人身，设备、剂量安全的原则开机和停机操作应在控制台上进行，同时要有紧急停机装置，控制按钮应采用安全电压。
控制系统应具备如下功能：
正常开机和停机：
b）出束前声光报警：
c）设备状态放故障显示、报警及白动停机：d）显示装置的主要参数；
e）安全联锁：
f）紧急停机。
技术参数
5.3,1X射线束能量
常用的×射线束能量与对应吸收材料的半侦层厚度有确定关系，见衰1。表 1常用的 X射线束能量对应吸收材料的半值层厚度(HVI.±0.5)X 射线束能至
钢(密度为 7.85 g/cm)
推进剂（密度为1.7元g/cm）
GB/T 30371—2013
X射线束能显
检测厚度范围
表1（续）
钢(密度为7.85g/um)
推逆剂(密度为1.78g/cm）
常用的X射线束能量在满足照相灵敏度为1%时,对应的等效钢检测厚度范围见表2.表 2常用 X射线束能量对应的等效钢检测厚度范围X射线束能量
5.3.3X射线束空气吸收剂量率
等效纲钢尽度范围
36-150
40~-250
50--25C
50~28c
78--380
15C~-420
10G180
在X射线束中心轴线上距靶1m处，×射线束空气吸收剂量率最人值应达到表3中的数值（不同用途时叫变化）
表3常用X射线束能量对应的X射线空气吸收剂量率X射线东能
X射线空气吸收剂量车
Gy/rin
1241,门
5.3.4X射线束焦点尺寸
GB/T 3C371—2013
能量不大于9MeV时，焦点直径小丁或等下2.0mm；能量在大于9MeV时，焦点直径小于或等T3.0mm
5.3.5X射线束均匀度
在X射线束中心辅轴线上距靶1m远任意一侧夹角处，X射线束均勾度不小于一定数值，常用数值见表4。
表4常用×射线束能量对应的X射线均匀度和不对称度X射线采能量
与中心辅线来角 A
X射线束不对称度
X射线束均句度
X素线末不双称度
在X射线束中心轴线I距靶1Ⅱ远征意一侧夹角A“处，X射线束不对称度不大于衣1中的X射线束不对称度数值，
辐射泄漏
5.3.7. 1泄漏剂量
在X射线束前向准直器士1/2雅直器锥角到士180的范阐内,距靶 1 m 处泄漏剂量率与 X射线束巾心轴线！剂量率的百分比应小丁0.1。5.3.7.2中子剂量
加速器X射线束能量大于或等亍10McV时，在X射线束前向准直器士1/2准直器维角到1135°范国内,距靶1 m处子辐射剂量率应小于0.1%(中心轴线I:X射线束剂量率);其他征何方而距靶1 m处中于辐射剂量率应小于0.01%。6运动机械及工装装置
6.1总则
运动机械选用起重机时，要根据起重机使用等级和载荷状态，确定起重机整机的工作级别及其6.1.1
机构的工作级别
6.1,2悬吊运动机构应按技术要求设计制造GB/T 30371—2013
用丁X射线机头或工件运动的承载车的设计制造应满定丁程特有的技术要求。6.1.3
6.1.4成像探测器机械运动机构应按技术要求设计制造。6.1,5本标准未提及的其他部分，应遵循相关标准设计制造，6.1.6
应提供完整的技术文性资料。
控制系统要求
6.2.1控制系统设计应遵确保人身、设备安全的谅则6.2.2
运动装暑及工装装置的开机和停机操作部分匝避免X射线点射，同时要有紧急停机装置！多处控制时，各控制点应互锁，确保控制点唯一有效。运动装置的最大运行速度应控制在额楚值以下。控制按钮应采用安全电压。
具体要求
根据起重机的上们级别：按照GB/3811进行设计制造，2选用其他运动机板及下装装置时应遵循运行平稳.安全可靠、定位准确的原则设计制造。6.3.2
X射线机头转机构应保证X射线机头与辐射屏蔽主射束方问夹角限制在不大于上90°的池6.3.3
册内;辐射屏蔽室无主射束方同限制的除外，6.3.4X射线礼头升降机构应有上下限位及钢丝绳防脱槽装置，6.3.5
运动装算应在每个运行行尚设行程限做器、缓冲器或端部止挡机构7
工程装置的其他要求
7.1辐射屏蔽室环境条件
7.1.1环境温度：5℃~35℃。
相对湿度：≤90%。
7.2供电
7.2.1电：交流三相五线制380 V三L9 V。7.2.2
频率：50Hzg
7.2.3供电功率：由技术文件给出。7.3电气安全
7.3.1装置应设有保护接地，其设备金属表面与接地端于间的电阻不应大于C.12，7.3.2在试验电压200行V，试验持续对间大于或等于1min的条件下，检测装置中各独立的供电设备的相线，零线对地及设备金属外壳之间的绝缘电阻均不应小于1MQ，7.4结构与外观
7.4.1装置的结构设计应符合下程应用的要求，便下操作和维护。7.4.2运动部件运行应白由灵活，无杂声，机械安装接连接牢固。7.4.3运动装置、电源主滑触线等应涂刷安全色7.4.4装置表雨应平整光洁、色泽均勾，无明显机械损伤，6
7.5标志
7.5.1装置标牌
各装置应设置水久性标志或标牌，其内容包括：a）
制造商名称：
b）装置名称：
c）装置型号：
d）出厂编号及出厂H期；
产品序列号。
部件铭牌
主要部件应设置具有以下标志的铭牌：a）部件名称；
h）制造商名称：
编号及H期，
7.5.3表盘铭牌
GB/T30371--2013
实体或虚拟显示仪表、操作开义、按钮、指示灯等应有说明其显示或操作对象内容的文字或图形标牌，名字过长时可用缩略语，并在说明书中列出结略语的定义或解释。7.5.4警示标志
使用警示标志没说明标志应符合GB2894的规定，按术文件
各表置的技术文作包括但不限·于以下项：2）说明书；
操作手册；
维修手研：
出厂合格证等。
8射线无损检测建筑物工程
工程设计
8.1.1 设计单位及其人员资格
设计单位应持有相应的设计资质。承担设计的负资人应具有相应的设计资质。承扭设计的负责人应组织有资格的设计人员完成对应专业的设计工作，8.1.2
设计依据
应根据业主的委托书并依据无损检测下程叫行性报告、环境影响评价文件，安全评价文件、职8.1,2.11
业卫生评价文件、水文地勘查资料及有关监管部门厂址革批义件等进行设计。8.1.2.2
辐射防护安全没计应按GB18871--2002中4.3.6.4的规定进行设计，7
GB/T 30371—2013
8.1.2.3应按照纵深防御，亢余性、多元性、独立性的原则进行设计。8.1.2.4设让应满贴国家劳动保护相关规定的要求以及各种工况下设备运行安全的要求。8.1.2.5在加速器X射线求能量大丁或等-1CMeV时，辐射屏敲设计应考患中子辆射。8.1.3辐射防护安全要求
8.1.3.1辆射屏被材料采用混凝七时，其强度等级成不低于C25，密度不应低于2350kg/tm8.1.3.2辐射屏室的结构及预埋作、穿越防护增线缆及管道应满足所有设备安装、运行、检修和维修的要求，且不能影响辐射防护效果。8.1.3.3辐射屏蔽外围的辐射剂量水平应符合（B18871·2002的职业照射剂量限值要求（见附录A）；在工程设计讨辐射荫扩设计的剂量规定为：职业照射个人年有效剂量限值为5mSv；公众成员个人年有效剂量限值为0.1mSv，8.1.3.4屏蔽门与墙体搭接合理.问隙与搭接比值不小于1/1C。8.1.3.5辐射屏蔽案应设有功能齐全，性能川靠的安全联锁系统和视频监控、紧急停机开义等装置：装备多个射线源装置时-应能联锁切换8.1.3.6辑射屏蔽室迷道人口处应设置品示加速器装置运行状态的灯光信号和其他警示标志：8.1.3.7
剂量监测设备、个人剂量计等应配置齐备。8.1.3.8bzxZ.net
其他物理因索安全要求见附录138.1.3.9辐射屏蔽室屏蔽计算方法参见附录C。8.1.4工程安全要求
8.1.4.1环境卫生要求
8.1.4.1.11程设选址应符合G3【-2010中5.1的要求，8.1.4.1.2总体布局成符合（137.1-201015.2的要求，并满处1程装置的运行工况、物流、辅助生产和管理的最优化要求。
8.1.4.1.3各功能设施的卫生设计应符合（13712010中第6章的工作场所基本卫生要求。8.1.4.1.4应满足设备运行上况的要求。8.1.4.1.5辅助设施的基本1生要求应符合GBZ1一2010中7.1、7.2和7.3的要求。8.1.4.1.6应满是环保部门对环境保护的相关要求。8.1.4.2
供电要求
8. 1,4.2.1
供电按洗损检测所需设备、装置等提出的供电条件设计。提供的三相在线制变流电源应达到下程装置的技术要求。8.1.4.2.2
8.1.4.2.3调制器率设置独立的接地装置，接地电阻应小于4.408.1.4.3通风要求
辑射屏敲成根据GI37.2.1-2C07规定的T作场所的氧和氮鼠化物等有害气休接触限值8.1.4.3.1
（克附录B.3），结合期速器装置最大能量、最大剂量输出工况进行通风没计。8.1.4.3.2排风口的高度应根据GB3095的规定.按照气体排出量和附近环境与气象资料计算确定。8.1.4.3.3冷却设备空吃设计有与案外白然热交换的通道。8.1.4.4防火要求
8.1.4.4.1厂房防火设计应按照GB50016进行.8
GB/T 303712013
2」房耐火等级应不低于二级，并设置火灾报警、火情停机装置以及有效的灭火器材，8.1,4.4.2
8.1.4.5抗震要求
抗震设防应符介GB502232009的要求，按丙类建筑设计抗震设防，抗震烈度符合国家和所征地区设防区剑的要求。
8.1.4.6其他要求
本标准未明确规定的工程设计，执行国家相关标准，8.1.5设计文件
8.1.5.1文件内容
设计单径应接设计阶段间业主提交程设计文件ε）方案或初步设计阶段提供：1）方案或初步设计说明及附图：2）主要设备清单及设备主要性能参数，b）施T离设计阶段提供：
1）总平面及运输设讨施工图及设计说明：2）辑射防护安全等设计说明书及施T图纸；3)
设备选型及配置说明、汀总表；4)
建筑，结构图纸改设计说明；
电气图纸及设计说明；
暖通、给非水系统图纸及设计说明；6）
其他应提供的图纸及设计说明。7）
8.1.5.2文件更改
8.1.5,2.1设计文件提供后，般不应更改。当必须更改时，原设计单位应提出设计更政通知单或更改后的阁纸，
8.1.5.2.2业主及业卡委托的单位提出史改要求时，成经原设计单位同意；通过协商，由指定单位提出工作联系单，由谅设计单位签署。8.1.5.2.3设单改通短单应与原有图纸料起存档。8.2工程施工及质量监督
施工单位资格
8.2.1.1施1.单位应具有国家颁发的一级以上施工资质证书。8.2.1.2施工单位应纠建项日部，项目部经理应具有一级建造师资格，技术负责人应具有同类1.程施工经验。
8.2.1.3项目部各专业授术人员专业施工队伍配置齐。8.2.2施工要求
8,2,2.1施.T单位应严格按设计单位提供的施T图施丁；有关史改应有设让单位提供的设计更改通知单施工单位不试擅白更致图纸
8.2.2.2施工前应编制施工组织设计：重要分部、分项工程应编制施下方案，施工力案经监理单位批准9
