GB/T 30413-2013 嵌入式LED灯具性能要求 GB/T30413-2013 标准压缩包解压密码：www.bzxz.net

ICS 29.140.40

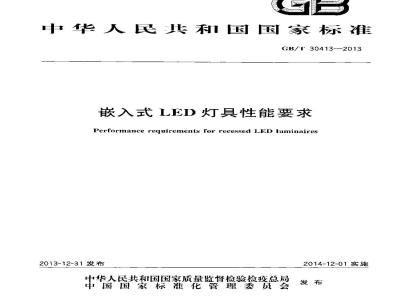

中华人民共和国国家标准
GB/T30413-—2013
嵌入式LED灯具性能要求
Performance reguiremenis for recessed LED luminaires2013-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2014-12-01实施
规范性引用文件
术语与义
4分类
A4.1按使用的1.ED 光源的类型分类4.2按光通量分类
4.3按安装人寸分类
一般要求
一般试验要求
系列或单元
样品数量
技术要求
电性能
光度性能
眩光控制
结构要求
热试验
可靠性
低温工作适宜性
试验方法
-·般要求
电性能
光度能
眩光控制
色度·
热试验
可靠性
温度适宜性
9,1知具上的标记-
9,2附加内容
附录A（资料性附录）
L.ED灯的类型免费标准bzxz.net
GB/T 30413—2013
GB/T 30413—2013
附录（规范性附录）
灯具的C-平-面光度学坐标系统
附录C（资料性录）室内灯具的距高比附录D（资料性附录）VDT成用环境与亮度限制附录E(资料性谢录）测量设备要求参考文献
本标准按照GB/T1.1--2009给出的规则起草。GB/T 30413—2013
请注意本文作的某些内容可能渺及专利，本文件的发布机构不承担识别这些专利的责任。本标雅由中国轻丁业联合会提出本标准由全国照明电器标准化技术委员会灯具分技术委员会(SAC/TC224 SC 2)归I1，本标滩起草单位：国家灯具质量监督检验中心，上海时代之光照明电器检测有限公司，飞利浦灯具（上海）有限公可、广东产品质量监督检验研究院、上海业明灯泡厂有限公司、广东省中山市质量计量监督检测所，中国质量认证中心南京分心、北京松下电工有限公司、广东省东莞市质量监督检测中心惠州雷土光电科技有限公司、惠州市西顿工业发展有限公司。本标准主要起草人：杨越、施晓红、陈超中、李为军、桑高元、吕蔚辰、郑欣、彭振坚、储建平、朱鸿斌、本术亮、熊飞、檀国强。
1范围
嵌入式LED灯真性能要求
GB/T30413—2013
本标准规定「以I.FL)为光源、电源电压不超过250V的室内-股照明用嵌入式灯具（以下简称灯具)的性能要求。
本标准适用于使用一体化I.ED模块、半一体化1.ED模块、非一体化I.FD模块，半一体化I.ED灯或非体化LED灯的灯兵。
本标准不适用于使用--体化LED灯的灯具。本标准不适用丁嵌人式I.ED筒灯。2规范性引用文件
下列文件对丁本文件的应用是必不可少的。凡是注期的引用文件，仪注日期的版木适用丁本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GF/T2423.！-2008电:I.电子产品环境试验第2部分：试验方法试验A：低温（1FX60068-2-1:2007,)
GB 7200.1灯具第1部分：—般要求与试验(GB 7C00.12007,IEC 60598-1:2003,1D1)GB/T94682008灯具分布光度測量的一般要求GB19510.142009灯的控制装置第11部分：LED模块用直流或交流电子控制装置的特殊要求(IEC 61347-2-13:2006,IDT)
GB2481920K)9普逼照明用LEID模块安全要求（IEC62C31:2008,IDT）GB/1241824·2009普通照明用LED模块测试方达GB/T24825—2009L.ED模快用直流或交流电子控制装置性能要求(1EC62351.2006,MOL)）FN 12464-1:20:11和照明工作场所照町第1部分：室内T作场所3术语与定义
GB7000.1、GB19510.14.GB24819和G13/T24823界笼的以及下列术和定义适用于本文件。3.1
LED 灯具 LED luminaire
设计为使用LED光源的灯具。
注:灯具的定义见 GB 7300,1 的 1.2.1。3.2
整体式LED灯具integral LEn luminairo内部含有LED光源及光源启动和稳定工作必须的所有附加元件，除非永久性损坏，不能拆卸的灯具。
注1：便用I.ED灯的灯具.LED灯通常是可以拆卸私替换的，不届于体式LELD灯具。注2：整体式LED灯具包括LED光源和LED控制数置都不能拆年的灯具、LED光源不能拆卸的灯具和LEI>模块用控制装置不能拆询的灯具
GB/T 30413—2013
嵌入式LED灯县recessedLED Juminaire-种使用LELD光源的嵌人式灯具。3.4
LED光源LEDlightsouree
以I.ED灯或LED模块提供的部件，3.5
LED灯 LED[amp
带有[的 LEL】光源。
注1：L.FI)灯可以是一体化(也称“自镇流\),-体化(也称\平额游\)或非-体化(出称非骐流)的,见附录 A，注2：灯头为符合1EC60061-1单端或效端灯头，注3：T.ED灯通常设计成可以被端用户或普通人处换：3.6
一体化 LED 灯
integrated LED lamp
设计成通过灯头直接连接到电源电压的LE1)灯，包括控制装置以及光源启动和稳定工作必需的所有附加元件：
非-体化 E.EU 灯 non-integrated LED lamp工作时需要一个单独的控制装置的I.FD灯，3.8
半一体化LED灯semi-integrated 「.EI>lamp带有控制装置的控制电路、并山单独的控制装置的电源驱动的IED灯。3.9
一体化LED模块intrgratedLEDmodaule设计成以通过灯具连接到电源电压的LED模块，包括控制装置以及光源启动和稳定工作必须的所有谢加元件。
注：也称白镇流LED模坎。
非一体化LED模块non-integratedLEDmodule［作时需要个单独的控制装置的LED模块。注：试称非镇流LED模块。
半一体化LED模块semi-integratedLEDmiodule带有控制装置的控制电路、并出单独的控制装置的电源驱动的LED模块，注：也称半镇流LED模块
额定光通量
t rated luminous flux
制造商给出的初始光通量。
注：不标准的额光通量是指灯具的额定光遵益3.13
寿命（单只的）life（of individual）在标准规定的试验条件下，单只灯具提供的达到70%额定光通量的时间长度。2
灯真效能luminaireefficacy
GB/T30413—2013
在称的灯具使用条件下，灯具发山的初始总光通量与其所消耗的功率之比，单位为1m/W。（灯具）光输出比lighloutput ratin（of aluminaire）LOR
使用其自身的光源和设备在定使用条件下测得的灯具总光通量，与在规定条件下使用相同的光源，相同的设备在灯具外测得的总光源光通冠的比值。注1：灯具可能便州-个或“个以上光源.总光源光通量是指单个光源光通量的总和。注2：(灯具)光输出比适用于使用LED灯的灯具。3.16
色品空间不一致性spatialnan-uniforimityof chromaticityLED产品在规定垂直平面.F所有测量点的色坐标与该产品空向问平均包品坐标在1976C1E(u，）图1的最大距离。
灯具性能的环境温度ambienttemperatarenf luminaireperformance表征灯具性能质量的灯具周周的环境温度。注 1:t,≤t,，关于t。见GB 7000.1 的 1.2.23、注2：t。可能多于一个，取快下声称的寿命对间，对于给定的寿命时间1。温度是一个是值，不是变值。3.18
量thermal managementdevice
热管理装置
将高导热性材料或装置通过机械固定等方式与LED芯片紧贴在起、以促进LED热量耗散的一种导热部作。该导热部件可以用金属或其他材料制成，3.19
stabilization time
稳定时间
在恒定电源条件下灯具达到稳定光度条件需要的时间。3.20
老炼ageing
产品的预处理阶段，
韧始值initial values
老炼和稳定时间结束后的光度和电学特征值。注，老炼时问可以为0。
光通最维持率lumen maintenance寿命期间某一给定时间的灯具维持光通量除以灯具的初始光通量，并以竹分比表达。3.23
额定值 rated yalue
规定工作条件下的产品特征量：该值及条件由本标推舰定，或出制造商或责任销售商指定。3.24
I,-点Ip'point
在EFD模块表面测量性能温度的位置，GB/T 30413—2013
f,温度t,temperature
t-点上的温度，与LED模块性能相关，注1：：这是仅当：点与t。点位置相同时的情况。。见B2481一2C09的3.13。注2：2。与t。的位暨可以不同，但t。值是上要的：注3；，可能多于一个，取决1声称的寿命时可，对于给定的序命时间+。温度是·个定值，不是变值。3.26
保护角shieldingangle
在以灯其出光口面为水平面的某个方向上，光源发光边界和不发光的灯只外罩边缘的连线与水平面之间最小的夹角。
注：保护角的称“遮光角”。
VDT（视觉显示终端）亮度限制VDT（visualdisplayterminal)luminancelimits在VDT(视觉显示终端)作业环境使用直接照明灯具时.为减少视觉显示终端对人眼的光幕眩光和反射眩光而设定的灯具所有发亮面上亮度的限制值。3.28
眩光glare
山丁光无度的分布或范围不适当、或对比度太强引起的不舒适感或分辩细节和物体能力减弱的视条件。
反射眩光re[lecledglare
在视觉范用内来自抛光或北泽表面商亮度反射产生的眩光。3.30
光幕眩光veiling glare
经镜面反射或漫反射进入人眼，造成视觉作业对比度下降的照明体或明亮物体发出的光线。3.31
真接照明灯具direct lighlinglurninaire间下投射的光道量占整个灯具输出光通量的9C%～100%的灯具。3.32
色偏差deviution of chromaticityDuu
色坐标在1960年CIF均匀色究u，（相当于1976色空问坐标的u，2/3)图L与黑体轨迹拍最短距离，符号“+”表示坐标值在熙体轨迹之上符号，“衣示标值在熙体轨迹之下。3.33
距高比spacing-to-moonting-heightratinS/MH
安装灯具时.相邻灯具间的安装距离与灯具的安装高茂之比。注：安装高度指灯具与工作面之间的辞离。4分类
GB7000.1第2章与下述4.1~4.3一起使用，4
4.1按使用的LED光源的类型分类GB/T 30413—2013
按使用的LED光源的类型，可以分类为使用·体化I.EID模快.半一体化I.FD模块、非一体化LEL模块、半一体化LED灯或非体化LELD灯。4.2按光通量分类
按额定光通量，莊荐的分类为540lm、6701m，8.10lm、1050lm、13l0ltm、l64℃Im.2c=0Im25601m.320clm4000lm和5000lm。使用I.ED灯的灯具除外
注：产品光逐量在90%~110%准荐值范周内，山类为相应的摊荐值。4.3按安装尺寸分类
按照安装八寸，箍荐的分类为3ccm×30cm、30cm×60cm、30cm×12ccm、6ucm×60cm.60cmX120cm。
注：安装尺寸延指与安装相关的灯具外形尺。5一般要求
灯具的设计和制造应使其在证常使用时能正常工作，并符合其声称的性能指标。道常需要用所有规定的试验来检验其合格性。
灯具应符合GB70C0标准系列相应的安全标准、相关的光生物安全标准和相关的电磁兼容标准在符合本标准的同时，灯具的性能还应符合与其相关的灯具性能标准。所行样品均符合规定的要求为合格6一般试验要求
本标的试验是型式试验，试验封光源包括在内。带有调光控制的灯具应调节到最大输出功率进行所有试验。可调色温的灯具应按制造商或贵任销售商的指示调节/设置到一个功率最大的固定值，一般选择一个灯具型号进行试验，若是一个系列的相似灯具，选择系列中·个代表性的型号进行试验。
6.1系列或单元
同·系列或单元的灯具应同时具有下列特征：按本标准第4章，相同的分类；
按GB24819-·2009第6章，相同LEI)模块的安装方法：一根据材料、元件、和（或）处理方法和热管理特征，相同的结构设计特性。6.2样品数量
本标准要求的试验样品数量为3个。6.3部件
部件应符合其安全和性能相关的国家标准，当没有国家标准时，应符合相应的1EC标准，5
GB/T 30413—2013
7技术要求
7.1电性能
7.1.1输入功率
输入功率不应超过额定值的[10为。7.1.2输入电流
输人电流与额定值的偏离不应超过10。7.1.3功率因数
功率因数不应低了额定值0.05。7.1.4电参数匹配度
LED模块控制装置输出电参数与LED模块的输人电参数应匹配，使用整体式LED模块控制装置、整体式LED模块或 LED灯的灯具，本要求不适用，7.1,4,1使用电压输出型LED 模块控制装置的灯具-I.FD模块控制装置标记的输出电压应等于1.ED模块的额定输人电压；-I.E)模块标记的额定电流或额定功率的总和不应超过1.ED模块控制装置标记的最大输出电流或最大输比功率；
-配有非稳定电压输HII.ED模块控制装置的灯具在额定电源电压下，以及配有稳定电压输出的LED模块控制装置在92%～106%额定电源电尺下，LED模块控制装置的输出电压与LEI模缺的额定值及LED模快控制装置颖定值的偏差不应超过+10%；测量的LED模块控制装置的输出电流或功率的测量值总和不应超过LEID模块控制装置的额定最人值.同时也不超出I.F模块的额定输人电流或额定输人功率范围，7.1.4.2使用电流输出型的LED模块控制装置的灯具-LED模块控制装置标记的输出电流应等于LEI)模块的额定输人电流；-LED模块标记的额定电压或额定功率不成超过LED模快控制装置标记的最人输出电压或最大输出功率，
配有非稳定电流输出LED模块控制装置的灯具在额定电源电压下，以及配有稳定电流输出的LED模块控制装置在92为～106%额定电源电压下，I.FD模块控制装置输出电流与 LEL)模块的额定值及LED模快控制装置额定值的偏差不应超过士【0%；LEI)模块控制装置的输出电压或功率的测量值总和不应超过I.F[)模块控制装罩的额定最大值，同时也不超过LED模块的额定输人电压或额定输入功率范围。注：LED模块额逆值来源于（GB/T24819—2C09规定的独立式和内装式模扶的标记，LED模块用控制装置的输山参数求源于GI319510.142009规定的标记。7.2光度性能
7.2.1初始光通量
初始光道量不应低于9C究额楚光通量：5
7.2.2光通量维持率
GB/T 30413—2013
在25为额定寿命（最大持续时间6000h）时所测得的光通量维持率不应低于与额定寿命相关的光避量维持率要求值。
根据产称的寿命，光通量维持率的要求值用式(1)计算，e-a
初始光通量，单位为1m；
——维持光量，单位为In;
-——衰减系数;
一光通量维持率试验的时间，单位为小时(h)。α的计算方法如下：
In(70%)
to——额定寿命,单位为小时(h)。额定寿命为35000h时，光通量维持率要求值的计算举例如下：一计算凝减系数：
一计算光通量维持率的要求值：l（7）
重 =e (-%) 600 =94.1%
即对于声称35000h额定寿命的灯具，其6000h光通量维持率的要求值为91.1%。.(1 )
注：以F计算仪考虑了模块或芯片，光通置维持率与1.F灯具系统的元件的可靠性有关，包括电子产品、材料、罩壳接线、连妾器、案封件等。
光通量维持率试验期间，3只试验样品都应满足要求。光通量维持率试验期问，在LEED模块上制逆商指定的最高温度点上的温度t。不成超过制造商的指定值。如制造商没有指定最高温度点及其温度，LED模块外壳最高温度不应超过65℃，LED控制装置外尧的最高温度不能超过50℃。本要求不适用于使用 I.ED灯的灯具，减少试验时间的相关要求止在考虑中。7.2.3效能
灯具的初始效能不应低于9C火延值，而且其初始效能不应低于501m/W。7.2.4光输出比
使用LED灯的灯具，其初始光输出比不应低了90为额定值。7.2.5距高比
根光强分布得到的灯具安装距高比与额定值的偏差不应超过土0.1。GB/T 30413—2013
对十具有两面对称配光的灯具，应分别给出C0-C180平面的距高比数据和C90C270平面的距高比数据。
注1:灯[标称的更高比是1/2照度角炎定的距高比和1/4照度角决定的距高比的较小值：注2：距高比是低精确度的指标，火一般照明灯具提供可接受的水照度均句度而决定的安装间隔。它仅以直接照明为基引忽略室内备表面间的相反射不能虚用于间接照明。注 3 : 附录 是关于率内灯具聚高比伤资料性附录。注4:对一般照明,适宜的灯具安装距高比为 1.1~1,6。7.3眩光控制
保护角
灯具[应有适当的结构以形成保护角以遮挡灯具内光源亮度造成的眩光，根据光源的亮度水平，保护角的最小值不成低于表1中的数值，表1灯具保护角的要求
亮度/《kcd/m*）
1≤L20
50sL500
最小保护角/（\）
，在实除的照明应用中，保护角所能提供的肱光控制水平还与照明设计的其他因素有关。h特定光源的亮度1一般为;荧光灯:1≤L≤20;紧漆型荧光灯(CFL):20≤L<59;通让光学系统的LED 和HID;50L<500;HM 和 LED 光源:L250C，在本标准中，大于或等于 50Uked/m高亮度。7.3.2亮度限制
灯其在65\放以上角的半均亮度不应大于声称值。分别在65°75°和Y85°的向(C0和 C180),纵向(C90和C270)以及45\方向（C45、C135、C225和 C315)测量和计算平均充度.9 个平均亮度值均应满足要求。在灯其说明书内有“灯具不适于安装在VDT视觉作业环境提示的，本要求不适用。注，VDT应用环境与亮度限制的致料性提示匹附录 E。7.4色度
7.4.1显色指数(CRI)
初始一般显色指数额定值R,不应低十 们，R,还应大于 0.测得的所有受试样品的一般显色指数的诚少不应大于：对于 CRI 初始值,额定CRI 值的 3 个数值;-光道量继持率试验 G OCO I时的 CRI维持值,额定 CRI值的 5个数值。7.4.2相关色温(CCT)
初始相关色温(CCT)应是表2中给山的一个值。8
