HG/T 4276-2011 液化气体罐车用磁力液位计
HG/T4276-2011
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容
ICS 71. 120 ;25. 040. 40
备案号：34689—2012

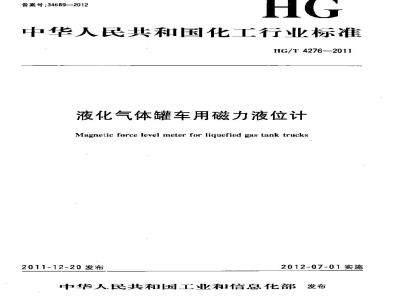

中华人民共和国化工行业标准
HG/T 4276—2011
液化气体罐车用磁力液位计
Magnetic force level meter for liquefied gas tank trucks2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部发布前言
规范性引用文件
型式.基本参数、型号编制
基本参数
型号编制
耐压性能
泄漏性能
磁性耦合及脱开试验
液位变化速度的影响
抗运输环境性能
试验方法
试验条件
试验设备
测量精度试验
核料检验
焊接接头检测
耐斥试验
泄漏试验
磁性耦介及脱开试验
位变化速度能响试骗验
抗运输环境性能
检验规则
检验分类
出厂检验
型式试验
标牌、包装运输和储存
包装运翰
7.3储存
8产品出厂技术文件
附录A（规范性附录）校位计安装小意图目
HG/T 4276—2011
本标准按照GB/T 1.1—2009给出的规则起草。HG/T4276—2011
肾注意本文件的某些内容可能涉及专利、本文件的发布机构不承扭识别这些专利的责任。本标准的附录 A义规范性附录。本标准由中国石油和化学工业联合会提出。本标维出化学工业专用仪器仪表标准化技术委员会归口本标推起草单位：中航黎明锦西化工机械(集团)有限责任公司。本标推主要起草人：贾福军。
参加本标准编制的人员：田宏伟、郝文生、工立祥、李春涛、关宏峰、张洪伟、冯文兴、刘季敏、吕庆双。1范围
液化气体罐车用磁力液位计
HG/T4276—2011
本标规定了液化气体罐车用磁刀液位计（以下简称液位计）的型式、基本参数、型号编制、要求、试验方法、检验规则、标志、包装运输和储存及出厂技术文件。本标准适用于液化气体罐车上的液位计。透用介质为液氮、液化石油气、丙烯、丙烷、丁烷、丁二烯砭物性指标相近的其他介质。
2规范性引用文件
下列文件对丁木文件的应用是必不可少的。凡是注日期的号用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB150钢制压大容器
GB/T!12(H08包装储运图示标志
GB/T1804一2000--般公差未注公差的线性和角度尺寸的公差GB/T13384—2003机电产品包装通用技术条件JB/T4730.520C5承压设备无损检测第5部分：渗透检测JB/T9329—1999仪器仪表运输、运输贮存基本环培条件及试验方法3型式、基本参数、型号编制
3.1.1液位计的安装型式为顶装式。3.1.2液位计的输出型式为就地显示型。3.2基本参数
位计的基本参数包括：
a）测量精度：10tam；
t）测量范围：500 mm~3000mm；c）过程压力：≤2.5MPa；
d)过程温度:-4) ℃～50 ℃;
c）液位变化速度：≤100 mm/s，3.3型号编制
3. 3. 1 型,号编制方式
液位计型号由下列三个单元组成：-
设计压办代孕
浮球真智
名称花骨
3.3.2名称代号
名称代号用“磁力溉”汉字的第一个汉语拼育字母CLY表示。3.3.3浮球直径
浮球直径用浮球的外直径表示，单位为毫米（n)。TKAoNKca
HG/T 4276---2011
3.3.4设计压力代号
设计压力代号用阿拉伯数字表示，单位为兆帕（MIa）示例：
CI.Y190-2.2表示浮球外直径190mm、压力为2.2MPa的磁力液位计。4要求
4.1材料
4.1.1液位计用材料的质量和规格除应符合国家标准、行业标准的规定外，儿应考虑与介质的相容性。4.1.2液份计受压元件用材料应符合G3150的相关要求。4.1.3液位计上的导管、浮球及与其相连接的零部件的材料不得采用铁磁性材料。4.1.4液位计测量杆的强度应满足使用要求。4.1.5磁性耦合元件应为水磁材料。4.1.6液位计导管内所充填的防冻液所适用的工作温度不得高于一40℃，4.1.7液位计主要部件材料应具有质量证明15。4.2设计
液位计的浮球应满足适用的容器的耐压试验下的刚度（外压）要求。4.3制造
4.3.1球壳
4.3.1.1球壳应整休成型，内外表面应光滑，无任何折痕、褶皱、划伤、凹坑等缺陷。4.3.1.2球壳应用全形状内样板检查内表面形状偏差，其最大间隙不得人于1.5mm。4.3.1.3球壳曲面高度允差士1.0mm。4.3.1.4球壳成型后，外表面应进行抛光处理，表面粗糙度R.≤0.8μm。4.3.2导管
4.3.2.1导管不得拼接。
4.3.2.2导管的线度允差应不大于导管长度的0.5%o，且不大于1.5mm4.3.2.3导管的外表面应进行抛光处理，表面粗糙度Rg0.8μm。4.3.2.4导管内表面酸洗处理。
4.3.3磁性耦合元件
4.3.3.1内、外磁环心件表面应光滑，不得有可见微裂纹及肩部破损。4.3.3.2内、外磁环元件的磁感应强度应满足图样要求。4.3.4偏差
所有元件应按施工图样进行加工，凡未注公差的机械加工尺寸偏差和非机械加工尺寸偏差，按GB/T1804—2000的m级和级的规定，4.3.5焊接
4.3.5.1受压元件应采用全焊透结构.焊接方法及焊条牌号的选择应按焊接工艺规程的规定。4.3.5.2球凭对接焊缝表面应光滑，不得有明显可见的局部凹凸，最人凹凸不得大于0.5mm。4.3.5.3变压部位的焊缝严禁咬边。4.3.5.4不锈钢导管与人孔盖板焊接前应保证垂直度不人于1.0mm，焊接时尽量减小焊接变形。4.3.6无损检测
4.3.6.1液位计的所有焊接接头，均需进行月视检测。4.3.6.2浮球对接接头外表面、球壳与内导管角接接头、液位计导管与人孔盖及导管与封堵的角接接头应按JB/T4730.5--2005进行100兆渗透检测，合格级别T级。2
4.3.7装配
4.3.7.1磁性耦合元件维装前应严禁与铁磁性材料接触，以免吸附铁磁性杂物，HG/T 42762011
4.3.7.2浮球安装完成后，沿着导管上下移动浮球，确保其能够在全范用内自由滑动，无卡阻现象。4.3.7.3测量杆组装绕成后，轻轻拉动测量杆，使测量杆底部的磁性元件与浮球内的磁性元件耦合，冉用手沿导管上下推动浮球，确保测最杆能随浮球上下移动面Ⅱ降，4.3.7.4液位计全部组装并经试验合格后，向导管底部注入适量防冻液。4.4称量
液位计浮球纽件、测量杆组件制造完成后应进行称重，并计算浮球组件与测量杆组件的重量之和。4.5耐压性能
液位计浮球，导管应进行耐压试验，试验压力为最高工作乐力的1.5倍，保压时间不得少于31min，浮球不得出现任何可见变形、失稳现象。4.6泄漏性能
液位计组装完战后，近行泄漏试验，试验介质为十操的空气或惰性气体，试验温度不得低于15试验压力为所用容器的泄漏试验压力，保压时间不少于min,对所有焊接接头进行泄检查。如有泄漏，修补后重新进行耐医试验和泄漏试验。4.7磁性耦合及脱开试验
反复推拉测量杆与浮球磁性元件进行磁性耦合和脱开试验，次数不得少于5次，测量杆与浮球磁性元件脱力不得小丁5N。
4.8液位变化速度的影响
液位订应能在3.2规定的液位变化速度下正常显示。4.9外观
液位计的外观应达到下列要求：a）不应有妨碍示值读数的缺陷；h）表面涂层的色泽应均匀，不得有剥落、起泡、划痕等缺陷，c）外观应整洁，不得有损伤和锈痕。4.10抗运输环境性能
液位计在运输包装条件下经受频率60次/min碰撞试验利高度为50mm的跌落试验：其他应符合JB/T9329-1999标准要求，其测量精度、耐压试验、泄漏试验.磁性耦合及脱元、外观仍符合3.2、4.5.1.6、4.7、4.9的要求。
5试验方法
5.1试验条件
液位计试验条件包括：
a）环境温度:15\=～35 ℃；
h）相刘湿度:65 % ~-85 %;
）大气压力:86 kPa~-106 kPa;
d）除地磁场外，其他外加磁场。5.2试验设备
试验设备包括压力表，天平、直尺及专用工具、工装等，5.3测量精度试验
液位计的测量精度试验在装有标准仪的装置上进行。试验时，将水注入被测液位计和标准仪，依次施加液位计测量范围的下限,量程的25%、量程的50 %、量差的75 %、测量范围的1限的液位，以、下行程为一个循环，做至少三个循环，待施加的液位稳定后，对照液位让的示值和标准仪1的读数（视为3
TTTKAONKAca
HG/T 4276--2011
真值），记录各测试点的数据，测量并让算被测液位订的液位示值和真值之差，其中各试验点！同行程的最大差值即为液位计的测量精度，确认其结果符合3.2a)要求。5.4材料检验
检查液位计受压元件用材料的质量证明书，确认其符合GB150的相关要求。5.5焊接接头检测
焊接接头的外观用日视和通用量具进行检查，其结果符合4.3.5的有关要求。焊接接头的无损检测应山其有资质的专业人员进行，其评定和检测的内容和结果应出具椎应的书面报告，确认具符合4.3.6的要求5.6耐压试验下载标准就来标准下载网
5.6.1导管
液位计导管的耐压试验采用液压试验的方式进行。试验用介质一般采用水，应控制水的氯离子含量不超过25m/L.：试验必须用两个量程相同的开经过检定的压力表。压力表的量程在试验压力的2倍左右，但不励低于1.5倍和高于4倍的试验压力。表盘的直径应不小于100mm，试验时先使水充被试腔体并排尽内部空气，然后缀慢升压，达到规定的试验压力后，保压时问不少于30min然厉将压力降至规定试验压力的80%.并保压不少于5min的时间对所有焊接接头和连接部位进行检查。确认其是否满足4.5的要求。5.6.2浮球
液位计浮球的耐压试验采用外压气压试验的方式进行。试验应有经试验单位技术总负责人批准的安全措施，并经本单位安全部门检查监督。试验用介质采用干媒，洁净的空气、氮气或其他惰性气体。试验必须用两个量程相同的并经过检定的压力表。压力表的量程在试验压力的2倍左右，但不应低于 1.5倍和高于4倍的试验压力，表盘的直径应不小于100 mm试验时：将浮球于专用的试验容帮内，容器内通人试验介质，应缓慢升压，全规定试验压力，保压时间不得少于30min，浮球不得出现任何可咒变形皮失稳现象。试验完成后，迅速泄压，将浮球从试验容器内取出，整休人水中，此过程应控制在最短的时间内完成，检验所有焊接接头的气密性，以不出现任何可见的气泡为合格；如有气泡山现，修补后重新进行本试验。
5.7泄漏试验
液位计组装完成后，液位计导管经耐压试验合格后进行泄漏试验，试验时压力应缓慢上升，达到所用容器的泄瀚试验压力，保压时间不少于5 min，对所有焊接接头进行泄检查。如有泄漏，修补后重新进行耐压试验和泄漏试验。
5. 8磁性耦合及脱开试验
将弹簧秤固定在测量杆避部，反复推拉测量托，使测量杆与浮球磁性元件进行磁性耦合和脱开试验,次数不得少于5次，记录测量杆与浮球磁性元件脱开力，其结果府符合4.了的要求。5.9液位变化速度影响试验
用移动浮球作为模拟位变化的力法进行。试验时,使液位计浮球以90mm/s~100mm/s的均勾速度按一定的方问移动，以正反行程为*个循环，至少逊行一次循环试验：随时观察液位指示是否正常。5.10外观
液位计的外观检查采用日测方法进行。观察其是否符合4.9的要求。5.11抗运输环境性能
液位计的运输环境性能试验按JB/T9329一1999中的规定和方法进行，试验后，确认其结果是否4
符合4.10 的要求。
6检验规则
6.1检验分类
激位计的检验分为出厂检验和型式试验：6.2出厂检验
HG/T4276—2011
每台液位计均应经制造单位逐台逐项进行检验合格,出厂检验项月包括 5. 3～5. 10。6.3型式试验
6.3.1液位计具有下列情说之时，应进行型式试验：新产品的试制定型产品；
液位计的设计，工艺和使用材料改变，可能影响产品的技术性能吋；停止生产超过两年以「再生产时；d
止常生产的周期性检验，一般为3年；e)
上级有关部门和国家质量监督机构认为有必要时。液位计的型式试验的项目包括第4章的全部项日，并按第5章的试验方法进行。7标牌、包装运输和储存
7.1标牌
每台液位计必须有金属标牌，其内容应包括：a）产品名称；
h）产品型号：
设计压力；
d）适用介质；
工作温度：
制道单位名称：
制造口期；
h）品编号。
金属标牌应安装在液位计明显部位.连接应牢固，不得有任何松动和局部脱开现象。7.2包装运输
液位计出厂前，具上部保护罩涂两遍铁红醇酸底漆，遍红色醇酸磁漆。液位计的包装成符合GB/T13384—2008的要求。液位计单独出厂装箱时，应作好固定处理，其磁性元件、浮球及测量杆等应单独隔离包装。凝位计的包装标志应包括：
制造单位名称：
箱体尺寸及重量;
将合GB/T191一2008的相关图示和标志：防雨、防潮、轻放和勿压。7.2.5液位计经包装后可采用常规运输上具进行运输，运输时应避免过分的碰撞和挤压并不应直接受雨当的侵袭。
7. 3储存
液位计应在下燥，空气流通、无腐蚀性气体和膚蚀性化学品以及除地磁场外无外加磁场的库房内储存。
8产品出厂技术文件
8.1产品出厂技术文应包括产品合格证、产品使用说明15、产品装箱单。5
HG/T 4276--2011
产品分格证包括下列内容：
产品名称；
产品型号：
设计压力；
适用介质：
T作温度；
酬压试验、泄漏试验报告；
无损检测报告；
制造单位名称：
检验结论；
制造H期；
产品编号。
使用说明书包括下列内容：
产品名称：
产品型号：
设计压力；
适用介质：
工作温度；
用途；
性能；
原理；
结樽说明；
主要外形凡寸；
保管、安装和使用说明；
常见故障的排除。
产品装箱单包括下列内容：
订货合同编号；
产品名称；
产品型号；
制造单位名称；
检验结论：
制造日期：
装箱数量；
所附文竹资料的名称和份数；
负责装箱部门的公章及检验员印章。激位韧始绘
附录A
(规范性附录）
液位计安装示意图
单位为米
保护理
定位套
密封坏
连接体
人孔盖板
刻血托
固定装置
HG/T 4276—2011
中华人民共和国
化工行业标准
液化气体罐车用磁力液位计
HG/T 4276 2011
出版发行，化学工业出版社
（北京市东城区代潮商街13号邮政编冯100011)化学工业出版社印刷厂
880mm×1230mm1/1G印张头
字数16千字
2012年6月北京第1版第1次印刷
书号：1550251142
购书咨询：010-64518888
售后服务：010-64518899
网址：hiip：//cip.com.cn1
凡购买本书，如有缺损质量问题，本社销售中心须责调换。定价:12. 00 元
版权所有违者必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
