SN/T 3697-2013 传导骚扰测试系统期间核查方法
SN/T3697-2013
标准压缩包解压密码:www.bzxz.net
标准内容

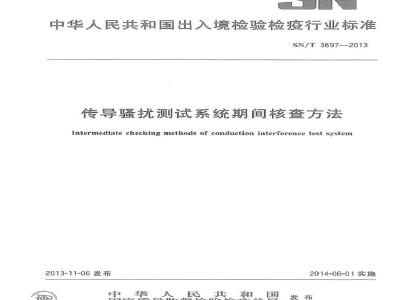

中华人民共和国出入境检验检疫行业标准SN/T36972013
传导骚扰测试系统期间核查方法Intermediate checking methods of conduction interference test system2013-11-06发布
中华人民共和国
国家质量监督检验检疫总局
品药自bZxz.net
2014-06-01实施
本标准按照GB/T1.1—2009给出的规则起草。SN/T3697—2013
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由国家认证认可监督管理委员会提出并归口。本标准起草单位:厦门出人境检验检疫局检验检疫技术中心、福建出人境检验检疫局、上海出人境检验检疫局、浙江出人境检验检疫局、宁波出人境检验检疫局。本标准主要起草人:钟冠平、陈瑞辉、刘晓东、阮友亮.程丽玲、何光平、何鹏、钟继、林振全。1范围
传导骚扰测试系统期间核查方法SN/T3697—2013
本标准规定了电磁兼容实验室传导骚扰测试系统的期间核查试验方法、数据统计和结果判定。本标准适用于电磁兼容实验室传导骚扰测试系统的期间核查及实验室间测试比对。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单适用于本文件。GB2099.1家用和类似用途插头插座第1部分:通用要求GB4343.1家用电器、电动工具和类似器具的电磁兼容要求第1部分发射GB9254信息技术设备的无线电扰限值和测量方法GB/T12190电磁屏蔽室屏蔽数能的测量方法GB13837声音和电视广播接收机及有关设备无线电抗特性限值和测量方法GB/T15932非中心1分布分位数表GB17743电气照明和类似设备的无线电骚扰特性的限值和测量方法JF1033计量标准考核规范
JF1144电磁骚扰测量接收机校准规范CISPR16-1-1无线电骚扰种抗扰度测量设备和测量方法规范第1-1部分:无线电骚扰和抗扰度测量设备测量设备(Specificationforradiodisturbanceandimmunitymeasuringapparatus andmethods-Part1-lRadio disturbanceand immunity measuring/apparafus-measuringapparatus)CISPR16-1-2无线电骚扰和抗扰度测量设备和测量方法规范第1-2部分:无线电骚扰和抗扰度测量设备辅助设备传导扰Specificationforyadiodisturberatus and methodsPart l-2:Radio disturbance and immunityment-conducted disturbances)nce and immunity measuring appa-leasuring apparatusAncillary equipCISPR16-4-2无线电骚扰和抗扰度测量设备和测量方法规范第4-2部分:不确定度,统计学和限值建模测量设备和设施的不确定度(Specificationforradiodisturbanceandimmunitymeasuringapparatus and methods-Part 4-2:Uncertainties, statistics and limit modelling-Uncertainty in EMCmeasurements)
CISPR16-4-3无线电疆扰和抗扰度测量设备和测量方法规范第4-3部分:不确定度、统计学和限值建模批量产品的EMC符合性确定的统计考患(Specificationforradiodisturbanceandimmunitymeasuring apparatus and methods-Part4-3:Uncertainties+statisticsand limitmodelling-Statisticaconsiderations inthedetermination of EMC compliance of mass-producedproducts)3术语和定义
下列术语和定义适用于本文件。SN/T3697—2013
electromagnetic interference电磁干扰
对装置,设备或系统可能降低性能功能失灵,或对有生命,无生命物质产生损害的电和磁的相互作用和影响。
传导骚扰
conducted disturbances
装置,设备或系统发出频率较低的.沿电源线、信号线或控制线传播的电磁骚抗,对其他设备的性能或功能产生影南。
checking
对程序或设备进行诊断或测试,以确定其准确性、错误或故障的过程3.4
期间核查intermediatechecks
在测试仪器、器具、场地或系统计量机构进行相邻的两次校准期间,设备使用人员自身对仪器设备进行准确性核查的测试,记录分析和判定的过程。3.5
梳状信号源
comb signal generators
在测试的频率范围内,能产生适合仪器设备测量,频率稳定、信号幅度稳定、按一定频率间隔分布的梳状频谱的信号源。
4核查环境、场地和设备
4.1环境条件
试验在温度15℃~35℃,相对湿度30%~75%RH大气压86kPa~106kPa环境中进行4.2
电磁屏蔽室
电磁屏蔽室应符合GB/T12190的要求,屏蔽效能在14kHz~1MHz应大于60dB,在1MHz~1000MHz应大于90dB.供电系统与金属壁之间能承受基本绝缘耐压试验,绝缘电阻大于2MQ,接地电阻小于42
测量设备
测量接收机性能依据CISPR16-1-L的要求,人工电源网络性能依据CISPR16-1-2的要求4.4
电源要求
输人到屏蔽室的电源经过滤波,电压稳定度小于士3%,频率稳定度小于士2%,总谐波失真小于5%,符合测试相关要求
注:为了使核查和比对结果更加准确,可以控制环境条件和布置尽母相同5参考基准
5.1参考基准样品
本期间核查方法尽量采用梳状信号源作为参考基准样品,便于在整个频率范围内均勾取样和读数。2
5.2信号源频率
SN/T3697—2013
频率范围:在9kHz~150kHz.150kHz~30MHz之间,信号频谱的间隔分布均匀,频谱间隔:按频点分布均匀,清断易读,可根据需要进行选择,如50kHz、250kHz、1MHz等。颗率稳定度:小于3.0×10-。
5.3信号源幅度
信号源幅度在测量接收机正常工作范围内,既适合测量接收机,不损坏测量仪器,又能清晰读数,在整个频率范围内的信号电平在30dB~90dB之间.幅度稳定度在士2dB以内。5.4信号连接要求
通过连接符合GB2099,1标准的两极带接地插头输出信号,L线和N线均有稳定信号输出。插头的接插面与信号源外壳之间的长度在10cm~40cm之间。5.5参考基准的潮源
参考基准本身应定期溯源或期间核查,并在有效期内。6核查试验方法
6.1测量设备和参考基准
测量接收机的6dB带宽设置为9kHz.视频带宽约为30kHz-测量时间约为10ms.以获得信号的最大值为准,信号输人端不衰减,在有衰减的情况下,测量结果应恢复衰减的数值,参考基准样品应按操作说明要求进行试验前准备或预处理。6.2测量布置
测量接收机、人工电源网路在屏蔽内的布置应符合GB13837、GB4343.1、GB17743、GB9254等标准传导项目布置要求。此外还应符合以下设置,人工电源网络的样品电源插头不接电源,插头不放置于地板或与地板接触:置于距地板10cm~40cm高的适当位置:参考基准与人工电源网络之间的距离在10cm~40cm之间,与屏蔽室接地板之间的距离在10cm20cm之间。6.3核查试验
选择参考基准信号源的频谱间隔类型,在最少谱线情况下也能记录到足够的数据:设置测量接收机,使各频点频率和幅度能正确显示和记录。在9kHz~150kHz之间,建议记录3个题点数据,在150kHz1MHz之间,建议记录4个频点数据,在1MHz~6MHz之间,每1MHz的频率间隔建议记录2个频点数据,在6MHz~10MHz之间,每1MHz的類率间隔建议记录1个频点数据,在10MHz~30MHz之间,建议记录6个频点数据。其中也可以设定自身检测需要的频点。对L线、N线分别测量信号的峰值、平均值(或CISPRAV值),保证足够的扫描时间,扫描速度或测量时间足以使测量接收机获得信号的最大值。注:对于输人端有衰减的测量接收机·测量结果应恢复米衰减的数值,并注意衰减的幅度应足够平坦。7试验记录
试验记录应包含以下内容:L线、N线的峰值和平均值的曲线图,L线、N线的各频点的频率值、幅3
SN/T3697—2013
度值,记录频点在对数坐标中的间隔基本均匀,在整个额段内建议记录24个频点以上,非谱线间隔的背景信号不记录,频率值、幅度值的小数位数与接收机能读出的最小位数一致,保存试验布置照片。为了便于试验结果的复现,建议记录环境温度,相对湿度,电源总谐波失真,8数据统计和判定
8.1统计应用依据
核查试验的数据统计根据CISPR16~4-3有关统计技术进行应用:实验室应根据CISPR16-4-2的方法对测试系统的测量不确定度进行评估,其评估的测量不确定度U在可接受的情况下应不超过UcsPR值。在JF1144中对测量接收机规定了电平允许误差,对于测试系统应采用GB/T15932的80%置信度进行统计:用JIF1033拍关不确定度的应用进行评估8.2实验室内部核查
实验室内部对测试系统进行期间核查时,在测试系统计量合格后,尽快用测试系统对参考基准样品进行测量,保存一组各频点的幅度分贝值1n),然后,在规定的核查时间内,对测试系统同样顺点再核查测量,记录另一组各频点的幅度分贝值X(i=12.,7),对X。与X两组数据进行统计和判定。
XV2U.G-1.2
(Xu-X)
U—为被核查测试系统的测量不确定度:-(1)
(2)
表—一从非中心t分布表中是出的系数,表示测量频点数有80%以不小于80%的置信度满足限值要求,值与测量频点数之间的关系参见附录A中表A1;x—两组数据相同频点的幅度分贝值的算术平均值,=1,2.。如果统计数据满足下列三种情况之一·则表示核查结果满意:满足式(1)和式(2),属于A类
满足式(1),属于B类:
满足式(2),属于C类。
8.3实验室间比对
实验室间比对时,参加实验室个数建议5个以上,不足5个时,结果作为参考。用i=12,,m表示m个实验室的代号,用j=12..表示n个顺点的代号,用Y,表示被核查的第个实验室的第个数据。不同实验室的相同频点的m组数据取算术平均值,被核查实验室的第,个数据与算术平均值相减,得到一组统计数据。以第个实验室为例,其结果统计和判定如下。,-,
ZY-y)
..(3
..(4)
其中:
Y—为m组数据相同频点幅度分贝值的算术平均值j-1.2,.:为参加实验室个数:
U被核查测试系统的测量不确定度:SN/T3697—2013
一从非中心「分布表中导出的系数,表示测量频点数有80%以不小于80%的置信度满足限值要求,值与测量频点数n之间的关系参见附录A中表A.1如果统计数据满足下列三种情况之一,则表示核查结果满意满足式(3)和式(4)属于A类:满足式(3).属于B类:
满足式(4),属于C类,
9核查结果不满意的处理
当核查试验结果不满意时,可重复进行核查试验,在确实不合格情况下,应分析、查找原因,采取相应纠正措施。然后重新进行核查,如果核查结果满意,测试系统可继续投入使用:当确认测试系统的核查结果确实不满意时,必须暂停使用,及时送检或维修、校准。10建议核查周期
计划核查
正常情况下每季度或每6个月核查一次。当系统或仪器经过校准检定合格后,应尽快用测试系统对参考基准样品进行一次测量,并保存测试记录,作为后续核查判定的参考数据。10.2临时核查
对于无法预期,临时出现的以下情况,不能在计划中安排的,可以进行临时核查:当需要检测具有重要价值或重大影响的任务时,可以对测试系统进行核查;当测量结果出现异常或有怀疑时,可以对测试系统进行核查:当环境条件突然改变时,需要对测试系统进行核查:仪器经过了搬运,或脱离实验室的控制后返回,需要对测试系统进行核查;当系统或仪器校准检定周期较长,或延长校准检定周期时,需要对测试系统进行核查;当系统或仪器的使用寿命超过折旧年限时,需要对测试系统进行核查。SN/T 3697-—2013
限值的统计应用
附录A
(资料性附录)
限值的统计应用
测量接收机的电平读数误差按照士2邱的限值范围,在测试系统中采取同样的要求是不合适的,但是,测试系统的大部分结果处于这个限值范围,所有结果应处于实验室评定的测量不确定度范围内。即同一测试系统测量同一样品的结果差值应≤V2U(U为实验室不确定度)。对于整个频段的测量,核查频点只能抽取其中一部分,题点数量应有一定的代表性。参考CISPR16-4-3的统计学应用方法,由于不同子频段的信号电平不同,应对各子频段的电平进行归一化,归一化后的标准差按照80%的置信度结合非中心t分布分位数表的导出系数进行判定。A.2
统计意义和导出系数
在统计学的意义上,本标准的式(2)、式(4)表示在整个频段内,测试系统至少有80%的频点以80%的置信度符合士2dB的限值要求,其中与起之间的对应关系如表A,1所示。表A.1
非中心t分布表导出的系数k与测量频点数n的关系8
