本标准规定了软钢纸板的技术规范。本标准适用于飞机、汽车、拖拉机及其他内燃机等制作密封连接处的垫圈用的软钢纸板。 QB/T 2200-1996 软钢纸板 QB/T2200-1996 标准下载解压密码：www.bzxz.net

QB/T 2200-1996

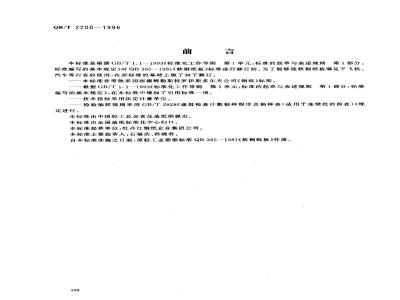

本标准是根据GB/T1.1一1993《标准化工作导则第1单元：标准的起草与表述规则第1部分：标准编写的基本规定》对QB365—1981《软钢纸板》标准进行修订的。为了能够使软钢纸板满足于飞机、汽车等行业的使用，在原标准的基础上做了如下修订：本标准非等效采用西德辉勒斯特罗伊斯多尔夫公司《钢纸》标准。根据GB/T1.11993《标准化工作导则第1单元：标准的起草与表述规则第1部分：标准编写的基本规定》，在本标准中增加了引用标准一项。一技术指标采用法定计量单位。检验抽样规则采用GB/T2828《逐批检查计数抽样程序及抽样表（适用于连续批的检查）》规定进行。
本标推由中国轻工总会食品造纸部提出。本标准由全国造纸标准化中心归口。本标准起草单位：牡丹江钢纸企业集团公司。本标准主要起草人：石福庆、孙晓君。自本标准实施之日起，原轻工业部部标准QB365—1981《软钢纸板》作废。398
中华人民共和国轻工行业标准
软钢纸板
本标准规定了软钢纸板的技术规范。QB/T2200—1996
本标准适用于飞机、汽车、拖拉机及其他内燃机等制作密封连接处的垫圈用的软钢纸板。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T450--1989纸和纸板试样的采取GB/T451.2—1989纸和纸板定量的测定法GB/T 451.3-1989纸和纸板厚度的测定法GB/T453—1989纸和纸板抗张强度的测定法（恒速加荷法）GB/T462—1989纸和纸板水分的测定法逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T 2828—1987
GB/T10342—1989纸张的包装和标志GB/T10739—1989纸浆、纸和纸板试样处理和试验的标准大气3产品分类
3.1软钢纸板按用途分A级、B级两类。3.1.1A类软钢纸板供飞机发动机制作密封连接处的垫片及其他部件用。3.1.2B类软钢纸板供汽车、拖拉机的发动机及其他内燃机制作密封片及其他部件用。3.1.3软钢纸板是经葩麻油和甘油处理的平板钢纸。4技术要求
软钢纸板的技术指标必须符合表1的规定。表1
厚度0.5~0.8
0. 9～2. 0
横切面抗张强度横向不小于
0.5~1.0mm
1.1~3. 0mm
中国轻工总会1996-03-22批准
TTKAoNniKAca
1.10~1.40bZxz.net
1.10~~1.40
1996-12-01实施
抗压强度
氮含量
不小于
不大于
QB/T2200—1996
表1(完）
4.2软钢纸板的尺寸为：920mm×650mm、650mm×490mm、650mm×400mm，400mm×300mm，或按订货合同的规定，尺寸偏差不许超过士10mm，偏斜度不许超过1.2%。4.3软钢纸板应有弹性和柔软性，能保证接头部分的紧密和防止润滑油、煤油、汽油、水的渗漏。与上述液体接触允许纸板膨胀。
4.4软钢纸板在温度（103士2)℃保持24h，不应有分层起泡现象。4.5软钢纸板在冲切时不应分层、破碎和断裂。4.6A类软钢纸板不应引起铝和钢材的腐蚀，其试验方.法按本标准5.6规定进行。4.7产品出厂检验抗张强度和腐蚀性时可以不经处理。但是由于产品存放了一段时间受潮而增加水分，进行上述两项试验时，应在（103士2）℃的烘箱干燥2h，然后在温度（23士1)℃和相对湿度（50士2）%的条件下平衡。
4.8软钢纸板厚度尺寸等应在订货合同中规定。4.9软钢纸板每批色调应一致。
5试验方法
试样的采取按GB/T450规定进行。试样的处理按GB/T10739规定进行。5.1厚度、紧度按GB/T451.3规定进行。5.2横切面抗张强度按GB/T453规定进行。5.3抗压强度的测定
在距离纸板边缘不少于50mm处裁取试样。其数量不少于3个，尺寸为10mm×10mm，允许偏差为±0.2mm，放置于100~~105℃的烘箱中干燥2h，然后在温度（23±1)℃和相对湿度（50士2)%的条件下平衡，以备测试用。
5.3.1试验步骤
将试样置于万能材料试验机的平台中心处，对试样平稳而均勾地施加静压力，其速度应保持20～30mm/min，直至试样受压缩被破坏为止，记录压力数测定结果，以三次测试的算术平均值表示。5.3.2计算方法
式中：Q.-—-抗压强度,MPa;
破坏载荷，kN；
F—试验前试样的平面面积，cm2。(1)
5.4氯含量的测定
首先将软钢纸试样切成2mm×2mm的小块，称取2.5g两份，一份置于100~105℃烘箱中，烘干至恒重，另一份置于250mL锥形瓶中，加入蒸馏水约150mL，再加入3%的过氧化氢溶液2～4mL，放置于电炉上煮沸约15min，将抽出液倒人250mL容量瓶中，再将150mL蒸馏水注入装有试样的锥形瓶中，继续煮沸15min，抽出液混合并于250mL容量瓶中，冷却至20℃后冲至刻线，然后用移液管吸取50ml移入150mL锥形瓶中，加5%铬酸钾指示剂0.4mL，用0.01N硝酸银滴定至桔红色为终点，按式（2）计算结果。
QB/T 2200-1996
氯含量(%)=×0. 035 5×5×100 A
式中：V耗用硝酸银的毫升数，mL，c—硝酸银的摩尔浓度，mol/L；A—干燥试样重，g；
0.0355——与1mL硝酸银标准滴定溶液[c(AgNO.)=1.0mol/L]相当的以克表示的氯的质量。5.5水分按GB/T462规定进行测试。5.6魔蚀性试验
5.6.1取软钢纸板试样，距离边部不小于50mm处，截取50mm×50mm的试样，用滤纸吸去表面浮油，以备测腐蚀用。
5.6.2用备好的试样分别夹紧在两块钢片和铝片之间（钢、铝片的直径为50mm，其型号为45钢，LY12铝。试验前必须清除表面上的氧化物），然后置于（60士2)℃的恒温箱中，放置72h（湿空气介质中），取出用酒精擦洗试片表面，观察其表面，若有显著的黑褐色斑点为腐蚀的标志。5.7 密封性试验
5.7.1取软钢纸板试样，距离边部不小于50mm处裁取尺寸为22mm×31mm的试样，用滤纸吸去表面的浮油以备密封性测验用。
5.7.2将备好的试样置于密封性试验器上，拧紧，放置于（60士2)℃的恒温箱中，干燥24h，冷却至约20℃，通过压力为0.35MPa的汽油进行试验，不得有渗透现象为合格。试验应具备下列条件：a）在标准温度和标准湿度的空气中；b）在恒温箱内60℃干燥空气中，经过24h已被拧紧的盖，在试验时不应再拧紧。6检验规则
6.1供方应保证产品质量符合本标准的规定，以一次交货为批，交货时每件应贴合格证，箱内附有产品质量说明书。
6.2产品交货检验，抽样检查按GB/T2828规定进行。6.3试样的采取及检验前试样的处理按GB/T450规定进行。6.4交货抽样的项目、顺序及检查水平、抽样方案和合格质量水平（AQL)按表2规定进行。表2
抽样方案
批量，张
15135000
正常二次抽样方案检查水平S-2
B类不合格品
样本大小
C类不合格品
AQL=10
不合格分类
C类不合格
B类不合格
抗压强度
横切面抗张强度
密封性和
魔蚀性试验
氯含量
6.5需方有权按本标准进行验收，如对产品有异议应在到货后三个月内通知供方，共同复验。如不符合本标准要求判为批不合格，由供方负责处理，如符合本标准要求则判为批合格，由需方负责处理。6.6由于保管和运输不符合本标准的规定，以致造成质量不符合本标准规定的，应由有关方面负责。401
THiKAoNni KAca-
7标志、包装、运输、贮存
QB/T2200--1996
7.1产品的包装与标志按GB/T10342规定进行。7.2产品应用木箱包装，每箱重量不多于100kg，如有特殊要求需协商而定。软钢纸板需内村一层塑料薄膜，外用不少于60g/m2的牛皮纸和防潮纸包装。7.3产品应平放在干燥处保管，经常保持相对湿度60%～70%和10~～~25℃的条件，置于干燥的地板上或木架上，防止受大气凝结物和地面潮气的影响。产品不应靠近墙壁和传热系统。7.4产品应用有篷而洁净的运输工具运输，包装件不许从高处往下扔。402
