YD/T 2524-2013 CDMA数字蜂窝移动通信网通用集成电路卡(UICC)与终端间接口技术要求 CCAT应用特性
YD/T2524-2013
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容

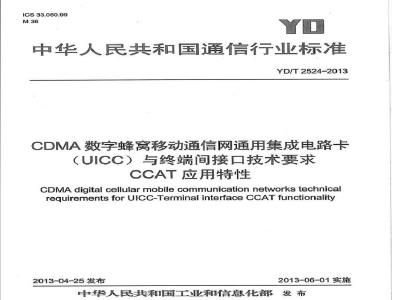

ICS33.060.99
中华人民共和国通信行业标准
YD/T2524-2013
CDMA数字蜂窝移动通信网通用集成电路卡（UICC）与终端间接口技术要求CCAT应用特性
CDMA digital cellular mobile communication networks technicalrequirementsforUICC-TerminalinterfaceCCATfunctionality2013-04-25发布
2013-06-01实施
中华人民共和国工业和信息化部发布前
2规范性引用文件·
3术语、定义和缩略语.
3.1术语和定义·
3.2缩略语
4CCAT功能描述
4.1ProfileDownload机制+
4.2主动式R-UIM/CSIM
4.3数据下载到R-UIM/CSIM
4.4菜单选择
5PROFILEDOWNLOAD命令
5.1过程
5.2TERMINALPROFILE-的结构和编码6主动式R-UIM/CSIM·
6.1功能描述
6.2终端支持识别
6.3通用过程.·
6.4主动式R-UIM/CSIM命令和过程6.5主动式R-UM/CSIM命令中的公共元素主动式R-UIM/CSIM命令结构
TERMINALRBSPONSE的结构
主动式对话和终端显示交互·
6.9处理未知、无法预料的和错误的消息·6.10主动命令与可能的终端响应.…ENVELOPE命令
7.1CDMASMS-PP数据下载
7.2菜单选择
SIMPLE-TLV数据对象·
地址：
Alpha标识符
子地址
YD/T2524-2013
YD/T2524-2013
能力配置参数
命令描述
设务标识..
持续时间
条目·
条目标识符
响应长度
预留：
CDMA SMS TPDU...
文本字符串·
文件列表·
位置信息
帮助请求·
默认文本·
条目下一动作指示器，
图标标识符
条目图标标识符列表·
数据-时间和时区
立即响应·
事件列表·
浏览器标识
承载·
备用文件引用
浏览器中止原因
承载描述·
信道数据·
信道数据长度
缓冲区大小·
信道状态·
其他地址
UICC/终端接口传输级别.
9标识值
9.1终端到R-UIM/CSIM方向的BER-TLV标证9.2到终端方向的BER-TLV标识
9.3双向的SIMPLE-TLV标识…
9.4命令类型和下一动作标志
10允许的命令类型和设备标识（DeviceIdentity）组合11UTK短信功能
11.1功能描述
11.2系统描述·
附录A（规范性附录）DISPLAYTEXT主动R-UIM/CSIM命令的例子附录B（规范性附录）CCAT结构
附录C（资料性附录）主动R-UIM/CSIM会话中终端显示参考文献·
YD/T2524-2013
YD/2524-2013
本标准是CDMA数字蜂窝移动通信网通用集成电路卡（UICC）与终端间接口系列标准之一。该系列标准的名称预计如下
a）YD/T2525-2013《CDMA数字蜂窝移动通信网通用集成电路卡（UICC）与终端间接口技术要求支持OMH功能的CSIM应用特性
b）YD/T2522-2013《CDMA数字蜂窝移动通信网通用集成电路卡（UICC)与终端间接口测试方法支持CSIM应用的UICC》
c）《CDMA数字蜂窝移动通信网通用集成电路卡（UICC）与终端间接口测试方法终端CSIM应用特性》
d）YD/T2524-2013《CDMA数字峰窝移动通信网通用集成电路卡（UICC）与终端间接口技术要求CCAT应用特性》
e）YD/T2523-2013《CDMA数字蜂窝移动通信网通用集成电路卡（UICC）与终端间接口测试方法终端CCAT应用特性》
本标准按照GB/T1.1-2009给出的规则起草。本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、中国电信集团公司。本标准主要起草人：刘笛、于力、果、敢、吴文、杜志敏。IV
1范围
CDMA数字蜂窝移动通信网
YD/T2524-2013
通用集成电路卡（UICC）与终端间接口技术要求CCAT应用特性
本标准规定了CDMA数字蜂窝移动通信网UICC-移动终端接口主动式命令相关技术要求，即CDMA卡应用包（CCAT）的技术要求，主要包括ProfileDownload（概要下载），主动式CSIM命令、数据下载到CSIM和选择菜单等方面的内容。本标准适用于在CDMA数字蜂窝移动通信网中，支持CSIM（机卡分离）的移动通信终端（以下简称移动终端）和CSIM卡。支持主动式命令功能的RUIM移动通信终端（以下简称移动终端）和RUIM卡也可基于本标准进行实现。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T2525-2013CDMA数字蜂窝移动通信网通用集成电路卡（UICC）与终端间接口技术要求支持OMH功能的CSIM应用特性
ISO/IEC7816-6识别卡.集成电路卡第6部分：交换用业内数据元素（Identificationcards-Integratedcircuit cands-Part 6:Interindustry data elements for interchange)3GPPTS22.001公众陆地移动通信网电路通信原理（PrinciplesofcircuittelecommunicationservicessupportedbyaPublicLandMobileNetwork(PLMN)3GPPTS23.038字母表和语言-详细信息（Aiphabetsandlanguagespecificinformation）3GPPTS31.102全球用户识别卡应用特性（CharacteristicsoftheUniversalSubscriberIdentityModule(USIM)application)
3GPP2C.R1001-Gcdma2000扩频标准参数值分配管理（Administrationof ParameterValueAssignmentsforcdma2000SpreadSpectrumStandards)3GPP2C.S0015-A宽带扩频蜂窝系统的短消息服务功能(ShortMessageServicesforWidebandSpreadSpectrumCellularSystems)
ETSIGTSGSM11.14SIM-ME接口的SIM应用工具包规范（SpecificationoftheSIMApplicationToolkit for the SIM-MEinterface)ETSITS102.221智能卡：SIM-终端接口：物理和逻辑特性（SmartCards：SIM-TerminalInterface：Physical and Logical Characteristics)GSMTS03.38字母表和语言-详细信息（Alphabetsand language.specificinformation）TIATLA/BLA-41-D蜂窝式无线电通信系统间操作（CellularRadiotelecommunicationsIntersystemOperations)
YD/T2524-2013
3术语、定义和缩略语
下列术语和定义适用于本文件
3.1术语和定义
应用Application
由一套安全机制、文件、数据和协议组成（不包含传输协议）的整体。3.1.2
应用协议ApplicationProtocol
应用所需的一系列过程。
独立于承载的协议BearerIndependentProtocol终端通过该机制向R-UIM/CSIM提供由终端和网络支持的接入数据承载。3.1.4
主动式R-UIM/CSIM卡ProactiveRUIM/CSIMCard能够向终端发送主动式命令的R-UIM/CSIM卡3.1.5
主动式R-UIM/CSIM卡会话ProactiveRUIM/CSIMSession相应的CCAT命令和响应序列。终端响应之后的主动式R-UIM/CSIM卡会话以响应状态“91xx开始（主动式悬挂的命令），以响应状态“9000结束（正常的结束命令）3.1.6
协议数据单元ProtocolDataUnit在分层的系统中，用户发送的到指定层的服务数据，被保持语义不变的发送给对等的服务层用户。协议控制信息头(PCD)被该层连接到服务数据单元上组成协议数据单元(PDU)。3.2缩略语
下列缩略语适用于本文件。
SMS-PP
Application Protocol Data UnitCDMACardApplicationToolkit
CDMASubscriberIdentifyModuleMobile Equipment Identity
NetworkAddressAuthority
Preferred Roaming List
Point-to-Point
RemovableUserIdentityModule
Short Message Service-Point-to-PointShort Message Point-to-PointShort Message Service CenterTab, length, value
应用协议数据单元
CDMA卡应用工具包
CDMA用户标识模块
移动设备标识
网络接入应用
优选漫游列表
点对点
可移除用户标识模块
点对点短消息
点对点短消息（协议）
短消息中心
标记、长度、值
Transport Protocol Data UnitUserBquipment
UIMcardToolKit
4CCAT功能描述
YD/T2524-2013
传输协议数据单元
用户设备
UIM卡开发工具包
CCAT提供了一种机制，它允许R-UIM/CSIM卡中的主动式应用与支持该应用所需机制的终端间的相互操作。CCAT在中国也被叫做UTK。4.1ProfileDownload机制
ProfileDownload为终端提供机制来通知R-UIM/CSIM卡终端能够干什么。ProfileDownload指令作为UIM初始化过程的一部分被ME发送到R-UIM/CSIM卡。随后的过程在5.1节描述。
4.2主动式R-UIM/CSIM
主动式R-UIM/CSIM提供了一种卡可以要求终端执行一些操作的机制，例如：。显示R-UIM/CSIM卡提供给终端的文本，设置语音呼叫到R-UIM/CSIM拥有的号码。设置数据呼叫到R-UIM/CSIM拥有的号码和承载的业务：在话简里放音；
。发起与用户的交互；
9NAA网络接入应用初始化请求和EE发生变化的通知。对于涉及与用户交互对话的每一个命令，或提供给用户的术语列表中的每一个术语，或每一个请求来自用户的应答的命令，都可以获得帮助信息。如果涉及与用户对话的主动式命令指示了帮助特征的可用性，这一特征的支持对终端来说是可选的。4.3数据下载到R-UIM/CSIMwwW.bzxz.Net
用特定的命令将数据下载到R-UIM/CSIM（使用CDMA技术的传输机制），从终端到RUIM/CSIM接口的信息传输使用ENVELOPE命令。4.4菜单选择
主动式R-UIM/CSIM命令提供一套可用的菜单项，菜单选择机制用于传输用户选择的R-UIM/CSIM应用菜单项。菜单选择机制也可以用于请求关于R-UIM/CSIM应用菜单项的帮助信息。5PROFILEDOWNLOAD命令
5.1过程
ProfileDownload命令作为R-UIM/CSIM初始化过程的一部分由终端向R-UIM/CSIM发送。终端发送的概要信息描述终端是否支持与CCAT相关的功能。通过这一过程R-UIM/CSIM知道终端能够做什么，并能够据此限制指令范围。如果终端没有发送ProfileDownload命令，R-UIM将假定终端不能支持CCAT。5.2TERMINALPROFILE的结构和编码方向：终端到R-UIM/CSIM卡。
YD/T2524-2013
命令头在YD/T2525-2013《CDMA数字蜂窝移动通信网通用集成电路卡（UICC）与终端间接口技术要求支持OMH功能的CSIM应用特性》中定义命令参数/数据见表1。
表1TERMINALPROFILE命令内容
Profile
描述（b1为字节里的最低位，b2～b8为依次位的上升排列）：内容：终端支持的CCAT功能列表。编码：用1bit来编码每一项功能bi-l：表示终端支持该功能
bit-0：表示终端不支持该功能
第一个字节（下载）
bl:ProfileDownload
b2：保留
b3：保留
b4：菜单选择
b5：保留
b6：计时器超时
b7：保留
b8：呼叫控制第二个字节（其他）：b1:命令结果
b2：NAA的呼叫控制
b3：呼叫控制
b4:保留
b5：呼叫控制
b6：支持UNICODE输入
1b7：支持UNICODE显示
b8：扩展文本显示
第三个字节（主动式R-UIM/CSIM)：b1：主动式R-UIM/CSIM：DISPLAYTEXTb2：主动式R-UIM/CSIM：GETINKEYb3：主动式R-UIM/CSIM：GETINPUTb4:主动式R-UIM/CSIM:MORETIMEb5：主动式R-UIM/CSIM：PLAYTONEb6：主动式R-UIM/CSIM：POLLINTERVALb7：主动式R-UIM/CSIM：POLLINGOFF4
b8：主动式R-UIM/CSIM：REFRESH第四个字节（主动式R-UIM/CSIM)：bI：主动式R-UIM/CSIM：SELECTITEMb2：主动式R-UIM/CSIM：保留
b3：主动式R-UIM/CSIM：保留
b4：主动式R-UIM/CSIM：保留
b5:主动式R-UIM/CSIM：SETUPCALLb6：主动式R-UIM/CSIM：SETUPMENUYD/T2524-2013
b7：主动式R-UIM/CSIM：PROVIDELOCALINFORMATION(MCC，MNC，LAC，CellID)b8：主动式R-UIM/CSIM：保留
第五个字节(事件驱动信息)：
bI：主动式R-UIM/CSIM：SETUPEVENTLISTb2：事件：MT呼叫
b3：事件：呼叫已连接
b4：事件：呼叫已断开
b5：事件：位置状态
b6：事件：用户活动
b7：事件：空闲屏靠可用
b8：事件：读卡器状态
第六个字节（事件驱动的扩展事件信息）：bl：事件：语言选择
b2：事件：浏览器终止
b3：事件：有数据可用
b4：事件：信道状态
b5：事件：接入技术变换
b6：事件：显示参数发生改变
b7：事件：本地连接
b8：保留
第七个字节（多卡的主动式命令）：bI：主动式R-UIM/CSIM：POWERONCARDb2：主动式R-UIM/CSIM：POWEROFFCARDb3：主动式R-UIM/CSIM：PERFORMCARDAPDUb4：主动式R-UIM/CSIM：GETREADERSTATUS（读卡器状态）YD/T2524-2013
b5：主动式R-UIM/CSIM：GETREADERSTATUS（读卡器ID）b6:RFU,bit-0
b7:RFU,bit-0
b8:RFU,bit-0
第八个字节（主动式R-UIM/CSIM)bI：主动式R-UIM/CSIM：TIMERMANAGEMENT(启动，停止)b2：主动式R-UIM/CSIM：TIMERMANAGEMENT（获取当前值）b3：主动式R-UIM/CSIM：PROVIDELOCALINFORMATION（日期，时间和时区）b4：GETINKEY
b5：SETUPIDLEMODETEXT
b6：RUNATCOMMAND（即支持\b\类）b7:SETUPCALL
b8：呼叫控制
第九字节：
bl:DISPLAYTEXT
b2：保留
b3：主动式R-UIM/CSIM：支持PROVIDELOCALINFORMATION(NMR）b4：主动式R-UIM/CSIM：PROVIDELOCALINFORMATION（语言）b5：主动式R-UIM/CSIM：PROVIDELOCALINFORMATION(定时提前）b6：主动式R-UIM/CSIM：：LANGUAGENOTIFICATIONb7：主动式R-UIM/CSIM：LAUNCHBROWSERb8：主动式R-UIM/CSIM：PROVIDELOCALINFORMATION（接入技术）第十字节(为d\类支持软键)：
bl：为SELECTITEM支持软键
b2：为SETUPMENU支持软键
b3:RFU,bit-0
b4RFU,bit-0
b5:RFU,bit-0
b6:RFU,bit-0
b7:RFU,bit=0
b8: RFU, bit-0
第十一字节：（软键信息）：
可用软键的最大数目，“FF\的值保留使用。第十二字节：
b1：主动式R-UIM/CSIM：OPENCHANNELb2：主动式R-UIM/CSIM：CLOSECHANNELb3：主动式R-UIM/CSIM：RECEIVEDATAb4：主动式R-UIM/CSIM：SENDDATAb5：主动式R-UIM/CSIM：GETCHANNELSTATUSb6：主动式R-UIM/CSIM:SERVICESEARCHb7：主动式R-UIM/CSIM：GETSERVICEINFORMATIONb8：主动式R-UIM/CSIM：DECLARESERVICE第十三字节：
bl：终端支持CSD
b2：终端支持GPRS
b3：终端支持蓝牙
b4：终端支持IrDA
b5：终端支持RS232
b6~b8：终端支持信道数
第十四字节（屏幕高度）：
b1～b5：终端显示支持的字符数b6~b7:RFU,bit-0
b8：支持的屏幕尺寸参数
第十五字节(屏幕宽度)：
b1~b7：终端显示支持的宽度字符数b8：支持的可变大小的字体
第十六字节（屏幕效果）
61：显示尺寸可以调整
b2：支持文本绕接
b3：支持文本液动
b5:RFU
b6~b8：在菜单中可进行宽度缩小第十七字节：
YD/T2524-2013

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国通信行业标准
YD/T2524-2013
CDMA数字蜂窝移动通信网通用集成电路卡（UICC）与终端间接口技术要求CCAT应用特性
CDMA digital cellular mobile communication networks technicalrequirementsforUICC-TerminalinterfaceCCATfunctionality2013-04-25发布
2013-06-01实施
中华人民共和国工业和信息化部发布前
2规范性引用文件·
3术语、定义和缩略语.
3.1术语和定义·
3.2缩略语
4CCAT功能描述
4.1ProfileDownload机制+
4.2主动式R-UIM/CSIM
4.3数据下载到R-UIM/CSIM
4.4菜单选择
5PROFILEDOWNLOAD命令
5.1过程
5.2TERMINALPROFILE-的结构和编码6主动式R-UIM/CSIM·
6.1功能描述
6.2终端支持识别
6.3通用过程.·
6.4主动式R-UIM/CSIM命令和过程6.5主动式R-UM/CSIM命令中的公共元素主动式R-UIM/CSIM命令结构
TERMINALRBSPONSE的结构
主动式对话和终端显示交互·
6.9处理未知、无法预料的和错误的消息·6.10主动命令与可能的终端响应.…ENVELOPE命令
7.1CDMASMS-PP数据下载
7.2菜单选择
SIMPLE-TLV数据对象·
地址：
Alpha标识符
子地址
YD/T2524-2013
YD/T2524-2013
能力配置参数
命令描述
设务标识..
持续时间
条目·
条目标识符
响应长度
预留：
CDMA SMS TPDU...
文本字符串·
文件列表·
位置信息
帮助请求·
默认文本·
条目下一动作指示器，
图标标识符
条目图标标识符列表·
数据-时间和时区
立即响应·
事件列表·
浏览器标识
承载·
备用文件引用
浏览器中止原因
承载描述·
信道数据·
信道数据长度
缓冲区大小·
信道状态·
其他地址
UICC/终端接口传输级别.
9标识值
9.1终端到R-UIM/CSIM方向的BER-TLV标证9.2到终端方向的BER-TLV标识
9.3双向的SIMPLE-TLV标识…
9.4命令类型和下一动作标志
10允许的命令类型和设备标识（DeviceIdentity）组合11UTK短信功能
11.1功能描述
11.2系统描述·
附录A（规范性附录）DISPLAYTEXT主动R-UIM/CSIM命令的例子附录B（规范性附录）CCAT结构
附录C（资料性附录）主动R-UIM/CSIM会话中终端显示参考文献·
YD/T2524-2013
YD/2524-2013
本标准是CDMA数字蜂窝移动通信网通用集成电路卡（UICC）与终端间接口系列标准之一。该系列标准的名称预计如下
a）YD/T2525-2013《CDMA数字蜂窝移动通信网通用集成电路卡（UICC）与终端间接口技术要求支持OMH功能的CSIM应用特性
b）YD/T2522-2013《CDMA数字蜂窝移动通信网通用集成电路卡（UICC)与终端间接口测试方法支持CSIM应用的UICC》
c）《CDMA数字蜂窝移动通信网通用集成电路卡（UICC）与终端间接口测试方法终端CSIM应用特性》
d）YD/T2524-2013《CDMA数字峰窝移动通信网通用集成电路卡（UICC）与终端间接口技术要求CCAT应用特性》
e）YD/T2523-2013《CDMA数字蜂窝移动通信网通用集成电路卡（UICC）与终端间接口测试方法终端CCAT应用特性》
本标准按照GB/T1.1-2009给出的规则起草。本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、中国电信集团公司。本标准主要起草人：刘笛、于力、果、敢、吴文、杜志敏。IV
1范围
CDMA数字蜂窝移动通信网
YD/T2524-2013
通用集成电路卡（UICC）与终端间接口技术要求CCAT应用特性
本标准规定了CDMA数字蜂窝移动通信网UICC-移动终端接口主动式命令相关技术要求，即CDMA卡应用包（CCAT）的技术要求，主要包括ProfileDownload（概要下载），主动式CSIM命令、数据下载到CSIM和选择菜单等方面的内容。本标准适用于在CDMA数字蜂窝移动通信网中，支持CSIM（机卡分离）的移动通信终端（以下简称移动终端）和CSIM卡。支持主动式命令功能的RUIM移动通信终端（以下简称移动终端）和RUIM卡也可基于本标准进行实现。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T2525-2013CDMA数字蜂窝移动通信网通用集成电路卡（UICC）与终端间接口技术要求支持OMH功能的CSIM应用特性
ISO/IEC7816-6识别卡.集成电路卡第6部分：交换用业内数据元素（Identificationcards-Integratedcircuit cands-Part 6:Interindustry data elements for interchange)3GPPTS22.001公众陆地移动通信网电路通信原理（PrinciplesofcircuittelecommunicationservicessupportedbyaPublicLandMobileNetwork(PLMN)3GPPTS23.038字母表和语言-详细信息（Aiphabetsandlanguagespecificinformation）3GPPTS31.102全球用户识别卡应用特性（CharacteristicsoftheUniversalSubscriberIdentityModule(USIM)application)
3GPP2C.R1001-Gcdma2000扩频标准参数值分配管理（Administrationof ParameterValueAssignmentsforcdma2000SpreadSpectrumStandards)3GPP2C.S0015-A宽带扩频蜂窝系统的短消息服务功能(ShortMessageServicesforWidebandSpreadSpectrumCellularSystems)
ETSIGTSGSM11.14SIM-ME接口的SIM应用工具包规范（SpecificationoftheSIMApplicationToolkit for the SIM-MEinterface)ETSITS102.221智能卡：SIM-终端接口：物理和逻辑特性（SmartCards：SIM-TerminalInterface：Physical and Logical Characteristics)GSMTS03.38字母表和语言-详细信息（Alphabetsand language.specificinformation）TIATLA/BLA-41-D蜂窝式无线电通信系统间操作（CellularRadiotelecommunicationsIntersystemOperations)
YD/T2524-2013
3术语、定义和缩略语
下列术语和定义适用于本文件
3.1术语和定义
应用Application
由一套安全机制、文件、数据和协议组成（不包含传输协议）的整体。3.1.2
应用协议ApplicationProtocol
应用所需的一系列过程。
独立于承载的协议BearerIndependentProtocol终端通过该机制向R-UIM/CSIM提供由终端和网络支持的接入数据承载。3.1.4
主动式R-UIM/CSIM卡ProactiveRUIM/CSIMCard能够向终端发送主动式命令的R-UIM/CSIM卡3.1.5
主动式R-UIM/CSIM卡会话ProactiveRUIM/CSIMSession相应的CCAT命令和响应序列。终端响应之后的主动式R-UIM/CSIM卡会话以响应状态“91xx开始（主动式悬挂的命令），以响应状态“9000结束（正常的结束命令）3.1.6
协议数据单元ProtocolDataUnit在分层的系统中，用户发送的到指定层的服务数据，被保持语义不变的发送给对等的服务层用户。协议控制信息头(PCD)被该层连接到服务数据单元上组成协议数据单元(PDU)。3.2缩略语
下列缩略语适用于本文件。
SMS-PP
Application Protocol Data UnitCDMACardApplicationToolkit
CDMASubscriberIdentifyModuleMobile Equipment Identity
NetworkAddressAuthority
Preferred Roaming List
Point-to-Point
RemovableUserIdentityModule
Short Message Service-Point-to-PointShort Message Point-to-PointShort Message Service CenterTab, length, value
应用协议数据单元
CDMA卡应用工具包
CDMA用户标识模块
移动设备标识
网络接入应用
优选漫游列表
点对点
可移除用户标识模块
点对点短消息
点对点短消息（协议）
短消息中心
标记、长度、值
Transport Protocol Data UnitUserBquipment
UIMcardToolKit
4CCAT功能描述
YD/T2524-2013
传输协议数据单元
用户设备
UIM卡开发工具包
CCAT提供了一种机制，它允许R-UIM/CSIM卡中的主动式应用与支持该应用所需机制的终端间的相互操作。CCAT在中国也被叫做UTK。4.1ProfileDownload机制
ProfileDownload为终端提供机制来通知R-UIM/CSIM卡终端能够干什么。ProfileDownload指令作为UIM初始化过程的一部分被ME发送到R-UIM/CSIM卡。随后的过程在5.1节描述。
4.2主动式R-UIM/CSIM
主动式R-UIM/CSIM提供了一种卡可以要求终端执行一些操作的机制，例如：。显示R-UIM/CSIM卡提供给终端的文本，设置语音呼叫到R-UIM/CSIM拥有的号码。设置数据呼叫到R-UIM/CSIM拥有的号码和承载的业务：在话简里放音；
。发起与用户的交互；
9NAA网络接入应用初始化请求和EE发生变化的通知。对于涉及与用户交互对话的每一个命令，或提供给用户的术语列表中的每一个术语，或每一个请求来自用户的应答的命令，都可以获得帮助信息。如果涉及与用户对话的主动式命令指示了帮助特征的可用性，这一特征的支持对终端来说是可选的。4.3数据下载到R-UIM/CSIMwwW.bzxz.Net
用特定的命令将数据下载到R-UIM/CSIM（使用CDMA技术的传输机制），从终端到RUIM/CSIM接口的信息传输使用ENVELOPE命令。4.4菜单选择
主动式R-UIM/CSIM命令提供一套可用的菜单项，菜单选择机制用于传输用户选择的R-UIM/CSIM应用菜单项。菜单选择机制也可以用于请求关于R-UIM/CSIM应用菜单项的帮助信息。5PROFILEDOWNLOAD命令
5.1过程
ProfileDownload命令作为R-UIM/CSIM初始化过程的一部分由终端向R-UIM/CSIM发送。终端发送的概要信息描述终端是否支持与CCAT相关的功能。通过这一过程R-UIM/CSIM知道终端能够做什么，并能够据此限制指令范围。如果终端没有发送ProfileDownload命令，R-UIM将假定终端不能支持CCAT。5.2TERMINALPROFILE的结构和编码方向：终端到R-UIM/CSIM卡。
YD/T2524-2013
命令头在YD/T2525-2013《CDMA数字蜂窝移动通信网通用集成电路卡（UICC）与终端间接口技术要求支持OMH功能的CSIM应用特性》中定义命令参数/数据见表1。
表1TERMINALPROFILE命令内容
Profile
描述（b1为字节里的最低位，b2～b8为依次位的上升排列）：内容：终端支持的CCAT功能列表。编码：用1bit来编码每一项功能bi-l：表示终端支持该功能
bit-0：表示终端不支持该功能
第一个字节（下载）
bl:ProfileDownload
b2：保留
b3：保留
b4：菜单选择
b5：保留
b6：计时器超时
b7：保留
b8：呼叫控制第二个字节（其他）：b1:命令结果
b2：NAA的呼叫控制
b3：呼叫控制
b4:保留
b5：呼叫控制
b6：支持UNICODE输入
1b7：支持UNICODE显示
b8：扩展文本显示
第三个字节（主动式R-UIM/CSIM)：b1：主动式R-UIM/CSIM：DISPLAYTEXTb2：主动式R-UIM/CSIM：GETINKEYb3：主动式R-UIM/CSIM：GETINPUTb4:主动式R-UIM/CSIM:MORETIMEb5：主动式R-UIM/CSIM：PLAYTONEb6：主动式R-UIM/CSIM：POLLINTERVALb7：主动式R-UIM/CSIM：POLLINGOFF4
b8：主动式R-UIM/CSIM：REFRESH第四个字节（主动式R-UIM/CSIM)：bI：主动式R-UIM/CSIM：SELECTITEMb2：主动式R-UIM/CSIM：保留
b3：主动式R-UIM/CSIM：保留
b4：主动式R-UIM/CSIM：保留
b5:主动式R-UIM/CSIM：SETUPCALLb6：主动式R-UIM/CSIM：SETUPMENUYD/T2524-2013
b7：主动式R-UIM/CSIM：PROVIDELOCALINFORMATION(MCC，MNC，LAC，CellID)b8：主动式R-UIM/CSIM：保留
第五个字节(事件驱动信息)：
bI：主动式R-UIM/CSIM：SETUPEVENTLISTb2：事件：MT呼叫
b3：事件：呼叫已连接
b4：事件：呼叫已断开
b5：事件：位置状态
b6：事件：用户活动
b7：事件：空闲屏靠可用
b8：事件：读卡器状态
第六个字节（事件驱动的扩展事件信息）：bl：事件：语言选择
b2：事件：浏览器终止
b3：事件：有数据可用
b4：事件：信道状态
b5：事件：接入技术变换
b6：事件：显示参数发生改变
b7：事件：本地连接
b8：保留
第七个字节（多卡的主动式命令）：bI：主动式R-UIM/CSIM：POWERONCARDb2：主动式R-UIM/CSIM：POWEROFFCARDb3：主动式R-UIM/CSIM：PERFORMCARDAPDUb4：主动式R-UIM/CSIM：GETREADERSTATUS（读卡器状态）YD/T2524-2013
b5：主动式R-UIM/CSIM：GETREADERSTATUS（读卡器ID）b6:RFU,bit-0
b7:RFU,bit-0
b8:RFU,bit-0
第八个字节（主动式R-UIM/CSIM)bI：主动式R-UIM/CSIM：TIMERMANAGEMENT(启动，停止)b2：主动式R-UIM/CSIM：TIMERMANAGEMENT（获取当前值）b3：主动式R-UIM/CSIM：PROVIDELOCALINFORMATION（日期，时间和时区）b4：GETINKEY
b5：SETUPIDLEMODETEXT
b6：RUNATCOMMAND（即支持\b\类）b7:SETUPCALL
b8：呼叫控制
第九字节：
bl:DISPLAYTEXT
b2：保留
b3：主动式R-UIM/CSIM：支持PROVIDELOCALINFORMATION(NMR）b4：主动式R-UIM/CSIM：PROVIDELOCALINFORMATION（语言）b5：主动式R-UIM/CSIM：PROVIDELOCALINFORMATION(定时提前）b6：主动式R-UIM/CSIM：：LANGUAGENOTIFICATIONb7：主动式R-UIM/CSIM：LAUNCHBROWSERb8：主动式R-UIM/CSIM：PROVIDELOCALINFORMATION（接入技术）第十字节(为d\类支持软键)：
bl：为SELECTITEM支持软键
b2：为SETUPMENU支持软键
b3:RFU,bit-0
b4RFU,bit-0
b5:RFU,bit-0
b6:RFU,bit-0
b7:RFU,bit=0
b8: RFU, bit-0
第十一字节：（软键信息）：
可用软键的最大数目，“FF\的值保留使用。第十二字节：
b1：主动式R-UIM/CSIM：OPENCHANNELb2：主动式R-UIM/CSIM：CLOSECHANNELb3：主动式R-UIM/CSIM：RECEIVEDATAb4：主动式R-UIM/CSIM：SENDDATAb5：主动式R-UIM/CSIM：GETCHANNELSTATUSb6：主动式R-UIM/CSIM:SERVICESEARCHb7：主动式R-UIM/CSIM：GETSERVICEINFORMATIONb8：主动式R-UIM/CSIM：DECLARESERVICE第十三字节：
bl：终端支持CSD
b2：终端支持GPRS
b3：终端支持蓝牙
b4：终端支持IrDA
b5：终端支持RS232
b6~b8：终端支持信道数
第十四字节（屏幕高度）：
b1～b5：终端显示支持的字符数b6~b7:RFU,bit-0
b8：支持的屏幕尺寸参数
第十五字节(屏幕宽度)：
b1~b7：终端显示支持的宽度字符数b8：支持的可变大小的字体
第十六字节（屏幕效果）
61：显示尺寸可以调整
b2：支持文本绕接
b3：支持文本液动
b5:RFU
b6~b8：在菜单中可进行宽度缩小第十七字节：
YD/T2524-2013
