QB/T 2361-1998
基本信息
标准号： QB/T 2361-1998
中文名称：惯性玩具通用技术条件
标准类别：轻工行业标准(QB)
英文名称： 惯性玩具通用技术条件
标准状态：现行
发布日期：1998-03-27
实施日期：1998-12-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：109767
标准分类号
中标分类号：轻工、文化与生活用品>>文教、体育、娱乐用品>>Y57玩具
关联标准
替代情况：ZB Y57004-89
出版信息
出版社：中国轻工业出版社
书号：155019.2403
页数：6页
标准价格：8.0 元
出版日期：1998-12-01
相关单位信息
起草人：朱大中、史玲玲
起草单位：上海玩具研究所
归口单位：全国玩具标准化中心
提出单位：中国轻工业质量标准部
发布部门：中国轻工总会
标准简介
本标准规定了以飞轮为动力，具有行驶功能的惯性玩具的技术要求和试验方法。本标准适用于以飞轮为动力的行驶类玩具。 QB/T 2361-1998 惯性玩具通用技术条件 QB/T2361-1998 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

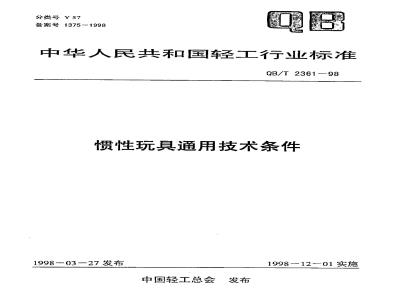

分类号Y57
备案号1375-1998
中华人民共和国轻工行业标准
QB/T 2361 -98
惯性玩真通用技术条件
199803—27发布
中国轻工总会
199812-01实施
QB/T 2361-98
本标准是对ZBY57004-89《惯性玩具通用技术条件》的修订，是行驶类惯性玩具的通用技术条件，主要修订内容：一增加了惯性玩具安全要求的试验方法：在行驶距离试验条款中，增设手推试验的方法；对试验环境不再限制为20士2℃，改为常温下操作：本标准对惯性玩具的性能进行考核评定，为推荐性标准。本标准自实施之日起，原轻工业部发布的专业标准ZBY57004一89《惯性玩具通用技术条件》作废。
本标准由中国轻工总会质量标准部提出。本标准由全国玩具标准化中心归口。本标准由上海市玩具研究所负责起草。本标准生要起革人：朱大中、史玲玲。i KAoNi KAca-
1范围
中华人民共和国轻工行业标准
惯性玩具通用技术条件
QB/T2361-98
本标准规定了以飞轮为动力，具有行驶功能的惯性玩具的技术要求和试验方法。本标准适用于以飞轮为动力的行驶类玩具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB6675-86玩具安全
3技术要求
3.1惯性玩具的安全要求应符合GB6675的规定。3.2惯性玩具按4.3试验时，其行驶距离（L/m）与飞轮直径（Φ/mm）应符合下列要求。3.2.1 22<Φ≤28,L≥4:Φ>28,L≥5.3.2.2每增加一个动作或声响，行驶距离相应减少1m。3.2.3具有多个动作或声响的玩具，其行驶距离按3.2.2递减后，仍应不小于1m。3.3传动机构应具有一定的强疫，按4.4试验时，不得发生动作失灵，零件松动、脱落、变形、破碎等不良现象。
3.4产品应能承受60土3N的压力，按4.5试验时，不得发生3.3所述的各种不良现象。3.5产品按4.6进行产品寿命试验，经300次试验后的产品应能保持原有功能，不得出现3.3所述的各种不良现象。
3.6具有直线行驶功能的产品，按4.7进行试验时，其偏离度P不得大于0.25。3.7产品前部应具有定的抗冲击强度，按4.8进行试验时，不得产生3.3所述的各种不良现象。
4试验方法
4.1惯性玩具安全要求的试验方法按GB6675。4.2本标准以下务条试验均应在常温时的平整的场地上进行。4.3行驶距离试验
4.3.1如图1所示，由电动机带动摩擦滚简转动，将试样的从动轮与之接触，待主动轮达到一定转速后，使试样沿试验器斜面下滑（或在平整的场地上用手推法驱动，使试样速度约为1.5m/s），并向前行驶一段距离，停止后，测量试样的行驶距离。中国轻工总会1998-03-27批准
1998-12-01实施
4.3.2试验装置
藤擦滚简的材料45碳素钢。
QB/T2361--98
摩擦滚简
摩擦滚筒的外径为Φ30+.20mm，表面设有0.5mm的网状滚花。摩擦滚简的额定转速为1400r/min。试验器
试验器测试斜面为五层木胶合板，表面不得涂覆，其斜面的长度为0.5土0.003m，与地面的倾斜角度为10“土20°。测试用电动机功率应大于40W。
4.3.3试验步骤
启动试验器，将试样的从动轮与摩擦滚筒相接触约20S，使主动轮与摩搽滚简的线速度基本一致，放开试样，使之沿着试验斜面下滑，并行驶一段距离，待试样停止行驶后，测量试样两主动轮与地面接触点连线的中点与试验器斜面前边缘的中点距离（见图2）。产品主动轮与摩擦滚简接触时，应使产品主输线的方向保持一致。试样主轴线
测试斜面前边缘线
测试中线
重复上述试验三次，取其最人值。检查是否符合3.2的规定。HiiKAoNni KAca-
试验器主轴线
试验器
4.4传动机械强度试验
QB/T2361-98
将试样手推启动以约1.5m/s的速度行驶0.5m，以往复一次为一个周期，重复三个周期，检查是否符合3.3的规定。
4.5负荷试验
将试样处于使用状态，水平放置，在试样的顶部施加60士3N的负荷，负荷在5s内施加，并保持10S。在试验时如果难以在试样的顶部施加负重，可用适当的附加装置，负荷在5s内施加，其重量计入负荷，附加装置不应影响试验结果。卸荷，检查是否符合3.4的规定。4.6寿命试验wwW.bzxz.Net
用手推法驱动试样，使之以约1.5m/s的速度行驶直至停止，重复300次。检查是否符合3.5的规定。
4.7直线行驶试验
用手推法驱动试样，行驶速度约1.5m/s，使之作直线运动，待试样停止后测量行驶距离，按下式计算偏离度。
式中： P
偏离度：
S—试样两主动轮与地面接触点连线中点到测试中线的垂直距离，m；L—试样两主动轮与地面接触点连线中点到试验器测试斜面前边缘线的最短距离，m。
上述试验重复三次，取其平均值。检查是否符合3.6的规定。4.8撞击试验
如图3所示，试验所用的碰撞壁为混凝土表面，用4.3试验装置试验或用手推法驱动试样，速度约为1.5m/s，行驶距离的起点距离碰撞壁0.8士0.05m，试验重复100次，检查是否符合3.7的规定。
0.8±0.05m
试验器
中华人民共和国
轻工行业标推
惯性玩具通用技术条件
QB/T 2361--98
中国轻工业出版社出版
轻工业标准化编辑出版委员会编辑地址：北京朝分光华路12号
邮政编码：10c020
电话：（010)65060022—2309
版权所有不准翻印
书号：15019·2403
iiKAoNniKAca-
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
