YD/T 2563.4-2013 LTE FDD数字蜂窝移动通信网 Uu接口物理层技术要求(第一阶段)第4部分：物理层过程 YD/T2563.4-2013 标准压缩包解压密码：www.bzxz.net

ICS33.060.99
中华人民共和国通信行业标准
YD/T2563.4-2013
LTEFDD数字蜂窝移动通信网
Uu接口物理层技术要求（第一阶段）第4部分：物理层过程

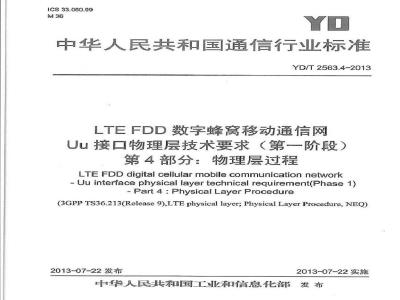

LTEFDDdigitalcellularmobile communicationnetwork-Uu interface physical layertechnical requirement(Phase 1)-Part4:Physical LayerProcedure(3GPP TS36.213(Release 9),LTE physical layer; Physical Layer Procedure, NEQ)2013-07-22发布
2013-07-22实施
中华人民共和国工业和信息化部发布前言
1范围+
2规范性引用文件
3符号和缩略语…
3.1符号
3.2缩略语
4同步过程Www.bzxZ.net
4.1小区搜索
4.2时间同步
5功率控制.·
5..上行功率控制...
5.2下行功率分配
随机接入过程
6.1物理非同步随机接入过程-
6.2随机接入响应授权
物理下行共享信道相关过程
7.1UE接收物理下行共享信道过程目
YD/T2563.4-2013
7.2终端上报信道质量指示（COI）、预编码矩阵指示（PMI）以及秩指示（RI）的过程7.3UE上报ACK/NACK的过程·
物理上行共享信道相关过程
8.1PDCCHDCI格式0的资源分配
8.2UE探测（sounding）过程·
8.3UEACK/NACK过程·
8.4UEPUSCH跳频过程
8.5UE参考信号过程.·
8.6调制阶数、几余版本和传输块大小决定…8.7UE发射天线选择
9物理下行控制信道过程：
9.1判定物理下行控制信道相关的UE过程…9.2半持续调度的PDCCH确认
10物理上行控制信道过程··..10.1判定物理上行控制信道分配的UE过程10.2上行ACK/NACK定时
YD/T2563.4-2013
11物理多播信道相关过程
11.1接收物理多播信道的UE过程11.2接收MCCH变更通知的UE过程参考文献·
YD/T2563.4-2013
YD/T25G3《LTEFDD数字蜂窝移动通信网Uu接口物理层技术要求（第一阶段）》是LTEFDD数字蜂窝移动通信网Uu接口技术要求系列行标之一，该系列行标的结构和名称预计如下：a）YD/T2563《LTEFDD数字蜂窝移动通信网Uu接口物理层技术要求（第一阶段）》b）YD/T2564《LTEFDD数字蜂窝移动通信网Uu接口层二技术要求（第一阶段）》c）YD/T2565（LTEFDD数字蜂宽移动通信网Uu接口层三技术要求（第一阶段）》YD/T2563《LTEFDD数字蜂窝移动通信网Uu接口物理层技术要求（第一阶段）》分为5个部分：第1部分：物理层概述；
第2部分：物理信道和调制；
一第3部分：物理层复用和信道编码：第4部分：物理层过程；
第5部分：物理层测量。
本部分是YD/T2563《LTEFDD数字蜂窝移动通信网Uu接口物理层技术要求（第一阶段）》的第4部分。
本部分按GB/T1.1-2009给出的规则起草。本部分对应于3GPPTS36.213(Release9）《演进通用陆地无线接入(E-UTRA)：LTE物理层：物理层过程》，一致性程度为非等效。本部分与3GPPTS36.213(Release9)的主要差异是删除了有关仅适用于TD-LTE的内容。
本部分由中国通信标准化协会提出并归口。本部分起草单位：工业和信息化部电信研究院、中国移动通信集团公司、中国联合网络通信集团有限公司、中国电信集团公司、华为技术有限公司、大唐电信科技产业集团、中兴通讯股份有限公司、南京爱立信熊猫通信有限公司、诺基亚西门子通信（上海）有限公司、新邮通信设备有限公司、上海贝尔股份有限公司、鼎桥通信技术有限公司、中国普天信息产业股份有限公司、诺基亚通信有限公司、重庆重邮信科通信技术有限公司、北京展讯高科通信技术有限公司。本部分主要起草人：刘晓峰、徐菲、龙紫薇、周、、吕召彪、仪鲁男、陈晓冬、唐春梅、许芳丽、王斌、毕敏、魏立梅、李蓉、高兴航、池连刚、贺、敬、常疆、张增洁、李蕾、赵训威、常永宏、王丽君、付晓、孙鹏、李芳、郝丹丹、段红光、冯、侨、师延山。THT
1范围
LTEFDD数字蜂窝移动通信网
Uu接口物理层技术要求（第一阶段）第4部分：物理层过程
本部分规定了LTEFDD数字蜂窝移动通信网Uu接口的物理层过程。本部分适用于LTEFDD数字蜂窝移动通信网。2规范性引用文件
YD/T2563.4-2013
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T2563.1LTBFDD数字蜂窝移动通信网Uu接口物理层技术要求（第一阶段）第1部分：物理层概述
YD/T2563.2LTEFDD数字蜂窝移动通信网Uu接口物理层技术要求（第一阶段）第2部分：物理信道和调制
YD/T2563.3LTEFDD数字蜂窝移动通信网Uu接口物理层技术要求（第一阶段）第3部分：物理信道复用和信道编码
YD/T2563.5LTEFDD数字蜂窝移动通信网Uu接口物理层技术要求（第一阶段）第5部分：物理层测量
3符号和缩略语
3.1符号
下列符号适用于本文件。
n系统顿号
一个无线顿中的时隙号
下行带宽配置，以NRB为单位表示上行带宽配置，以NRB为单位表示上行时隙中SC-FDMA的符号数
频率域的资源块大小，以子载波数目来表示工，基本时间单位
3.2缩略语
下列缩略语适用于本文件。
Acknowledgement
BroadeastChannel
Control Channel Element
广播信道
控制信道粒子
YD/T2563.4-2013
DL-SCH
PCFICH
SPSC-RNTI
UL-SCH
Chaninel Quality Indicator
Cyclic Redundancy Check
DownlinkAssignmentIndex
Downlink Control InformationDownlink
Downlink Shared Channel
Discontinuous Transmission
EnergyPerResourceElement
Modulationand Coding Scheme
NegativeAcknowledgement
Physical Broadcast Channel
Physical Control Format Indicator ChannelPhysicalDownlinkControl ChannelPhysical Downlink Shared ChannelPhysical HybridARQIndicatorChannelPhysical Multicast Channel
Physical Random Access ChannelPhysical ResourceBlock
Physical Uplink Control ChannelPhysical Uplink Shared ChannelQuality of Service
Resource Block Group
Resource Element
Repetition Factor
Reference Signal
Signal-to-Interference RatioSignal to Interference plus Noise RatioSemi-Persistent Scheduling C-RNTIScheduling Request
Sounding ReferenceSymbol
Time alignment
Transmission Time Interval
UserEquipment
Uplink
UplinkShaned Channel
Virtual Resouree Block
信道质量指示
循环几余校验
下行分配索引
下行控制信息
下行共享信道
非连续发送
每资源粒子的能量
调制编码方式
否定确认
物理广播信道
物理控制格式指示信道
物理下行控制信道
物理下行共享信道
物理HARQ指示信道
物理多播信道
物理随机接入信道
物理资源块
物理上行控制信道
物理上行共享信道
服务质量
资源块组
资源粒子
重复系数
参考信号
信扰比
信干噪比
半静态调度C-RNTI
调度请求
探测参考符号
发送时间间隔
用户终端
上行共享信道
虚拟资源块
4同步过程
4.1小区搜索
YD/T2563.4-2013
小区搜索过程就是UE取得和小区时间和频域同步，并检测物理层小区ID的过程。E-UTRA小区搜索支持不同的传输带宽，对应6个或者以上资源块。小区搜索通过以下下行信号实现：主同步信号和辅同步信号。4.2时间同步
4.2.1无线链路监测
UE将对服务小区的下无线信道质量进行监测，并以此向高层报告同步状态，未同步/已同步。在非DRX模式中，在UB的物理层中，每一个无线帧都必须要对无线链路质量进行评估，通过对前一个在[10]中定义的时间段，相对于[10]中所定义的相关检测中的门限(Qout和Qin)进行评估。在DRX模式中，在UE的物理层中每DRX周期至少对无线链路质量进行一次评估，通过前一时间周期进行评估，定义见[10]，相对于相关检测中的门限(Qout和Qin)，定义见[10]。在经过评估的无线懒中，当无线链路质量低于门限Qout时，UE侧的物理层将会把out-of-syne状态报告给高层。当无线链路质量好于门限Qin时，UE侧的物理层将会把in-sync状态报告给高层4.2.1.1小区间同步
在这个版本中，功能未被标准化4.2.1.2传输时间调整
在接受到时间提前命令后，UE会为PUCCH/PUSCH/SRS调整上行传输时间。时间提前命令指示上行链路定时相对于当前定时的调整，调整量为16Ts的整数倍的时间。随机接入前导的开始时间在[3]中指定。在随机接入响应时，11比特长的时间提前命令T。[8]，表示NT4的值，TA=0,1,2，，1282，因此时间队列的实际长度为NTA=TA×16。NTA的定义见[3].在其他情况下，6比特长的时间提前命令TA[8]，表示通过指示TA=0，1,2…，63，将当前NTA值NTA,old调整为新NTA值NTA,new，其中NTA,neW=NTA,old+（TA31）16。这里，调整量NTA取正值或负值分别表示上行传输时间的提前或延迟。当第n个子顿接受到时间提前俞令后，相应的定时调整在第n+6个子顿的开始。在定时调整的过程中，如果子帧n中的上行PUCCH/PUSCH/SRS传输与第n+1个子顿出现交叠，则UE将完整传输第n个子，并且第n+1个子中交叠部分将不再传输。如果接收到的下行时间改变，并且没有得到相应补偿，或者在没有时间调整命令的情况下只是由上行时间调整部分补偿，见[10]，则UE相应的调整NTA。5功率控制
下行功率控制决定了每个资源粒子的能量（EPRE)。资源粒子能量表示插入CP之前的能量。资源粒子能量同时表示应用的调制方式中星座图中各点能量的平均值。上行功率控制决定了传输的物理信道里一个SC-FDMA符号的平均功率。
5.1上行功率控制
上行功率控制控制不同上行物理信道的发射功率。[9]中定义了控制小区范围的UL干扰的过载指示器(O)和强干扰指示器(HI)。3
YD/T2563.4-2013
5.1.1物理上行共享信道
5.1.1.1UE行为
在子赖中物理上行共享信道（PUSCH)中UE传输功率PPUSCH的配置定义如下：Ppusca(i)=min(PcMAx,10log1o(Mpusch(i)+PopuscH)+α()PL+(i)+f(i))[dBm]。其中：
PemAx 是配置的 UE传输功率，定义见[6]。。MpUSCH(i)是PUSCH 资源分配的带宽，用子顿i中有效资源块的数量表征。。参数PoPUSCrC）是高层配置的小区专用标称部分PoNOMiNAL PUSCHU)(-0或1)和UE专用部分Po_UEPUSCh(i)(-O或1)的和组成。对应于半持续性许可的PUSCH(re)传输，J-0：对应于动态调度许可的PUSCH(重）传输，-1：对应于随机接入响应许可的PUSCH（重)传输，J-2。Po_UEPUscH(2）=0并且PONOMINALPUSCH（2)-PO PRE+APREABLE MS其中参数PREAMBLE_INITIALRECEIVED_TARGETPOWER[8](Po pRE)以及ApREAMIE_Me 由高层指定。对于j=0或1，αe0,0.4,0.5,0.6,0.7,0.8,0.9,1是一个3-bit的小区专用参数，由高层提供。当j-2时，α)=1.
。PL是在UE侧评估的下行路径损耗，单位为dB，并且PL=referenceSignalPowerhigherlayerfilteredRSRP，其中referenceSignalPower由高层提供，RSRP在[5]中定义，高层滤波器配置在[11]中定义。。如果K，=1.25，则A元()=101ogia(2k-1)Busc)，如果K，=0，则为0。其中K，是高层配置的UE专用参数deltaMCS-Enabled给出：k,Ns
。对于在PUSCH上发送的没有UL-SCH数据的控制数据KPUSCH，对于其他情况，为台其中C是码块的数目，K，是码块的大小。Ocer是包含CRC比特的CQI比特数目，N是资源粒子的数目，由式NMc-mmNust决定，其中的Cusci- Nus的定义见[4]。
。对于通过PUSCH发送，且没有UL-SCH数据的控制数据，则KpUSCH+其他情况为1。。OrUSCH是UE专用修正值，也叫做发送功率控制CTPC)命令，它包括在具有DCI格式0的PDCCH中，或者与其他TPC命令联合编码放置到具有DCI格式3/3A的PDCCH中，此PDCCH中CRC奇偶校验位用TPC-PUSCH-RNTI扰码。当前的PUSCH功率控制调整状态由F()给定：of（i）=f（i-1）+puscur（i-Kpusc）当高层提供的基于UE专用参数Accumulation-enabled的累积值被激活或者TPC命令SCH包含在DCI格式O的PDCCH中，其中CRC用临时C-RNTI进行扰码。其中SpusCH（t-KpusCH）由具有DCI格式0或3/3A上的PDCCH在i-KpUscH子慎上进行通知，并且f(O)是累计值重置后的第一个值。KpUsCH的值为：
对于FDD，Kpuscr=4
除DRX外的每个子顿，UE尝试对于带UEC-RNTI或者SPSC-RNTI的DCI格式为0的PDCCH，4
以及带UETPC-PUSCH-RNTI的DCI格式为3/3A的PDCCH解码。YD/T2563.4-2013
如果在同一子顿中同时检测到DCI格式0和DCI格式3/3A，则UE会使用DCI格式0提供的OPUSCH
当子顿中没有检测到TPC命令，或者DRX发生时，OpUSCH=0dB。具有DCI格式o的PDCCH上通知的累积值SpusCHdB，具体见表1。如果DCI格式为0的PDCCH确认为一个SPS激活或者是释放的PDCCH，8pusCH为OdB。在具有DCI格式3/3A的PDCCH上通知的累积值SpuSCHdB是表1中SETI中的一个或者表2中SET2中的一个，其由高层提供的参数TPC-Index决定。：如果UE达到了最大发射功率，则正的TPC命令将不再累加。如果UE达到了最小发射功率，则负的TPC命令将不再累加。■在下列情况下，UE将重置累加器：口当Po_UEPUSCH值由高层改变时：接收到随机接入响应消息。
。如果基于UE专用参数Accumulation-enabled的累积值没被激活时，f()=puscH(i-KpuscH），参数由高层提供。
其中Opuschr(i-KpuscH）由具有DCI格式O的PDCCH在子顿i-Kpuscw进行通知。■KpuscH的值为：
对于FDD，KPUSCH=4
由具有DCI格式0的PDCCH信令通知的SpUSCHdB由表1给出。如果DCI格式为o的PDCCH确认为一个SPS激活或者是释放的PDCCH，SpUSCH为OdB=对于没有获得具有DCI格式0的PDCCH或者发生DRX，O)=f(i-I）。对于所有类型的f(*）（累积或者当前值），初始值设置如下：如果Po_UE_PUSCH值被高层改变，则：7(0)-0
否则：
f(0)=NPrampup+msg2
口其中Smrg2是随机接入响应中指示的TPC命令，见节6.2节。APranipp 由有高层提供，对应于从第一个到最后一个前导的总的功率上升幅度。表1DCI格式O/3中的TPC命令域到绝对和累积SPUSCH值的映射DCI格式0/3中的TPC命令域
累积udB]
绝对8pUSCH[dB]只适用DCI格式O-4
表2DCI格式3A中的TPC命令域到累积2USCH值的映射DCI格式3A中的TPC命令域
累积pusCH[dB]
YD/T2563.4-2013
5.1.1.2功率上升空间
UE侧子顿i有效的功率上升空间PH定义如下：PH (=PeMAx-[101ogie(M rusch(0)+PorusCh()+a()PL+ATF(0+(0)] [dB)其中，PeMx，Mpusch(i)，PoPusceG)，α),PLArr()以及()的定义见5.1.1.1。功率上升空间取值步进为1dB，在区间[40;-23]dB的范围内取值，且功率上升空间PH由物理层传输到高层。
5.1.2物理上行控制信道
5.1.2.1UE行为
子赖1中物理上行控制信道（PUCCH）的UB传输功率PPuCCH设置定义如下：PpuccH (i)=min[PomAx,PoPUcCH+PL+h(ncgnHARe)+APUcCH(F)+g(0))[dBm)其中：
。PcMAx是配置的UE传输功率，定义见[6]。。参数p_PUcCH(F）由高层配置。每个ArPUCCH(F）的值对应于一个相对于PUCCH格式la的PUCCH格式(F)，其中每个PUCCH格式(F)的定义见[3]中表5.4-1。。（ncgrnHaRg）是一个依赖于PUCCH格式的值，其中ncor是信道质量信息的信息比特数，信道质量信息的定义见[4中5.2.3.3，nHARg是HARQ的比特数。。对于PUCCH格式1,la以及1b(ncoHHARg)=0。对于PUCCH格式2，2a,2b，并且为常规循环前缓时，h(ncgrBARo）。对于PUCCH格式2，并且为扩展循环前缀时FCOI+nHARO
hnIcOrnHARg
ifncgr+nHARg≥4
otherwise
ncor≥4
otherwise
Po.PUCCH是一个由高层配置的小区专用参数Po_NOMINAL_PUCCH与UE专用参数Po.UE_FUCCHI之和构成的参数。
。8pucCHr是一个UE专用的修正值，同时也被当做为TPC命令，它包含在具有DCI格式1A/1B/1D/1/2A/2/2B的PDCCH中或者与其他UE专用的PUCCH修正值进行联合编码并在具有DCI格式3/3A的PDCCH中发送，其中CRC奇偶位用TPC-PUCCH-RNTI进行扰码。。除了在DRX状态外，UE在每一个子顿中尝试用UE的TPC-PUCCH-RNTI解码具有DCI格式3/3A的PDCCH，以及用UE的C-RNTI或者SPSC-RNTI解码具有DCI格式1A/1B/1D/1/2A/2/2B的一个或多个PDCCH。
。如果UE解码具有DCI格式1A/1B/1D/1/2A/2/2B的PDCCH，并且检测到得RNTI等于UE的C-RNTI或者SPSC-RNTI,则UE将使用此PLCH中提供的SPUCCH。6
否则：
YD/T2563.4-2013
如果UE解码具有DCI格式3/3A的PDCCH，UE将用此PDCCH中提供的pUcCH否则，UE将设置OpucCH=0dB。
g(i)=g(i-1)+Z8pucch(i-k）其中g(i)是当前PUCCH功率控制调整值。g(o)为重置之后的第一个值。
对于FDD，M=1，k.=4
在具有DCI格式1A/1B/1D/1/2A/2/2BPDCCH上给出的SpuccudB由表3给出。如果DCI格式为1/1A/2/2A/2B的PDCCH确认为一个SPS激活的PDCCH,或者DCI格式为1A的PDCCH确认为一个SPS释放的PDCCH，那么OpUCCH为OdB.■在具有DCI格式3/3A的PDCCH上给出的SpuccH dB由表3或者表4给出，由高层半静态设置采用哪种格式。
如果Po_UE_PUCCH值被高层改变，则g()=0
g(0)=APramp+8msg2
口其中8e2是在随机接入响应中指定的TPC命令，见6.2节。□APrump是由高层提供的第一个前导到最后一个前导总的能量增加值。如果UE已经达到发射功率的上限，则正向的TPC命令将不再累加。如果UE已经达到发射功率的下限，则负向的TPC命令将不再累加。以下情况下，UE将重置累加器：当PO_UEPUCCH值被高层改变：
UE接收到随机接入响应消息。
表3DCI格式1A/1B/1D/1/2A/2/3中的TPC命令域到opUSCH值的映射DCI格式1A/1B/1D/1/2A/2/3中的TPC俞令域0
表4DCI格式3A中的TPC命令域到SpuscH值的映射DCI格式3A中的TPC命令域
探测用参考符号
UE行为
SeuccErFdBl
SeucchFaB]
子顿1中传输的探测用参考符号所需的UE发射功率PSRS的设置定义为：1
YD/2563.4-2013
Pns ()=min(PemAx,PRs.OFFSET+10logio(Msns)+PopuscHC)+(/).PL+f()[dBm)其中：
。PcMAx是配置的UE传输功率，定义见[6]。。对于K，=1.25，PsRS.OFFSEr是一个4-bitUE专用的由高层半静态配岂的参数，步进为1dB，范围是[-3,12]dB。
。对于K，=0，PsRs.OFFSEr是一个4-bitUE专用的由高层半静态配置的参数，步进为1.5dB，范围F-10.5,121dB。
。MsRs是子中SRS传输的带宽，用资源块数表征。。f(i)是PUSCH的当前功率控制调整状态，见5.1.1.1。。参数PoPuscH()和a(j)的定义见5.1.1.1，其中j=1。5.2下行功率分配
eNodeB决定下行每资源粒子的传输能量。UE可以假定下行小区专用参考符号EPRE在整个下行系统带宽中恒定，并且假定在所有子赖中恒定，直到接收到不同的小区专用RS功率信息。下行参考信号EPRB可以从由高层配置的参数Reference-signal-power给的下行参考信号传输功率中获得。下行参考信号传输功率定义为系统带宽内所有承载小区专用参考信息的资源粒子功率的线性平均：单位为W。在每个OFDM符号中的PDSCH资源粒子上（对于0EPRS的PDSCH资源粒子不适用），根据表6给的OFDM符号的序号，PDSCH与小区专用RS的EPRB比值表示为PA或者PB。另外，Pa和P都是UE专用。
对于当UE专用的参考信号没有出现在那些相关的PDSCH映射的PRB的传输模式8的UE或者传输模式1~7的UE可以假定在不止一层的16QAM，64QAM，空分复用中，或在关联于多用户MIMO传输方案的PDSCH传输中，
根据[3]中6.3.4.3，当UE接收到一个为4小区专用天线端口的传输分集而使用预编码的PDSCH数据传输时，p,等于Soue-omer+P,+10logyo(2)[dB]。。否则，P,定于Spower-otet+P[dB]其中，对于除多用户MIMO外的所有PDSCH传输方案，Oowun-mel为0dB，另外PA是由高层提供的UE专用参数。
对于传输模式7如果在相应PDSCH映射到的PRB中出现UE专用RS时，包含UE专用RS的每个OFDM符号，PDSCH与小区专用RS的EPRE比值为一个常数，并且这个常数对于所有包含UE专用RS在相应PRB中的OFDM符号保持一致。另外，UE可以假定，对于16QAM或者64QAM，PDSCH与小区专用RS的EPRE比值为0。
对于传输模式8，如果在相应PDSCH映射到的PRB中出现UB专用RS时，包含UE专用RS的每个OFDM符号，UE可以假定PDSCH与小区专用RS的EPRE比值为OdB。在给定定位参考信号的时侯[10].UE可假定下行定位参考信号EPRE在定位参考信号带宽范围内以及包含定位参考信号的所有OFDM符号是常数。小区专用的比值Pg！p由表5中给出，其由高层信令通知的小区专用参数P,以及eNodeB配置的8
