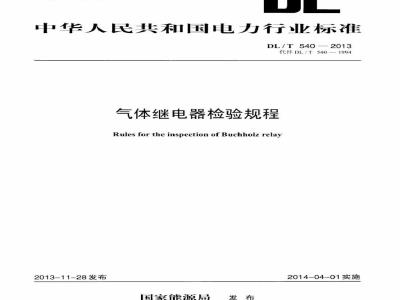

标准图片预览
标准内容
ICS29.120.70
备案号：42586-2014
中华人民共和国电力行业标准
DL/T540—2013
代替DL/T540—1994
气体继电器检验规程
Rules fortheinspection of Buchholzrelay2013-11-28发布
国家能源局
2014-04-01实施
现没性男用支件
术谱谐和是义
检验内客周期
5检验项
检验条件
检验方法及规购
阳录A（资料性附来）
检验设备典型管路结构
DL/T5402013
DL/T540-2013
本标准根据国家能源局用能科技（2012）83号文能源20120292项11：对DL/T5401994《QJ-255080型（体继电器检验规程》进行修订本标准马DL/T5401994的1要别下：标准名称变更为《气体继心器检验规程》：一鉴下受用器和有载分接开关技术的发展，本标准期定继电器动作流速整定值用变压器、有载分接开关生产厂家提供：
一规范了气体继电器的检验项日，增加了检验项日览表：增加对空心浮子式气体继电器密封检验要求：现场检验部分，按照DL/T5732010《电方变器检修导则》执行：删除广DL/T5401994的附录A、附永B、附录C：增加了附录A（资料性附录）检验设备典型管路结构。本格准编写规则和格式遵照GB/T1.1一2009《标准化1.作导则第1部分：标准的结构和编污》及DLT6002000《电力行业标准编等基本规定》。本标准自实施之！起代格DL/T540一1994本标准国电方企业联合会标准化中心提出。本标准用电力行业继电保护标准化技术委员会开负责解释本标准起草单位：郑州赛奥电子股份有限公司、国网江苏省电方公司检修分公司、国网迁宝省电力有限公司、国网光锡供电局、沈阳四兴维电器制造有限公司、【国网四川省电力公司电力科学研究院、华乾电方科学研究院有限货任公、南方电网电力度泽制中心、网浙省电方公司电力科学研究院、广西电网公司电方科学研北院、广东电网公司电力科学研究院本标准主要起草人：肖明、邓新刚、周栋骥、周志强、赵幼扬、姜作好、嘉、马继先、彭业、黄晓明、宁文、上琦。
本标准所代替标准的防次发有情洗为：-DL/T5401994
本标准在执行过程中的意见或建议反锁全中电方企业联合会标维化管理中心（北京市自条号，100761)
1范围
气体继电器检验规程
本标准规定了体继电器的检验周期、检验项件、检验条件、检验方法及规则。本标准适用于气体继电器（以下简称继电器），作为维电器检验的规则和依据。2规范性引用文件
DL/T540—2013
下列文件对于本标准的应用是必不可少的：凡是注日期的用义作，仪注日期的版本适用本标准。凡是不注期的用文件，其最新版本（包括所有的修改单）适用于本标准。GB/T191—2008
GB4208—2008
包装储运图尔标惠
外壳防扩等级（IP代码）
运行中变器油的质单
GB/T7595—2008
DL/T5722010
DL/T573—2010
DL/T596—1996
电力变压器运行规程下载标准就来标准下载网
电力变压器检修导测
电力设备预防性试验规程
DL/T474.12006
JB/T 9647—1999
JG20-2001
JG875—2005
现场绝缘试验实施导则
气体继电器
标准玻璃量器检定规程
数宁压力计检定规程
JJG1037-—2008
3术语和定义
涡轮式流量计
直settingoftheflowspeed
流速整定值
预先设定的继电器动作的油流速值3.2
绝缘电阻、吸收比和极化指数试验流速动作值
直operatingvalueoftheflowspeed在检验时继电器实际动作的油流速值。3.3
气体容积整定值settingofthegasvolume预先设定的继电器动作的体容积值。3.4
气体容积动作值
operatingvalueof thegasvolume在检验时继电器实际动作的气体容积值。4检验内容与周期
4.1继电器现场检代，按DL/T572—2010、DL/T573—2010、DL/T596—1996的要求执行。气体继电器实验室检验的检验项目、检验条作、检验方法及规则，按本标准第5章、第6章和第7章的要求执行
DL/T540——2013
4.2检验周期要求：
维电器安装前：
检验周期般不超过5年：
结合变压器人修进行编电器检验：维电器误动、拒动、检修等必婴时d
检验项目
继电器的检验项月见表！
表1检验项目一览表
检验项Ⅱ
外观检售
绝缘电阻检
谢压试验
密封性
流速整定价
气体窄积整定街
情接点导通试验
防水性能试验
抗能力
尚油流武试验
注：表中“”表尔均项
6检验条件
6.1检验设备要求
型式检验
6.1.1检验装置的测试管路与被测继电器1价相致安装而检验
例行检验
6.1.2流速测试校验应采用油流式检验方式，推存采用确度等级不低于2.0级的检验装置：也可采用流量计准确度等级不低于1.0级，其他检验项准确变等级不低于2.0级的检验装置，检验设备应符合有美标准，检验设备典型管路结构见附录A6.1.3检验装置的流速检验范用为：@25：0.6m/s~4.0m/s：50：0.6m/s~3.0m/s：80：0.6m/s~2.0m/s
检验装置的容积检验范：0mL500mL，6.1.5
检验装置的密时性能试验参数：0.2MPa：20min。6.1.6
检验时油温在25C40℃之间。
其他特殊要求：用广可自行规定。6.1.8检验装置中量器具均应检定合格6.2其他仪器和设备要求
6.2.1绝缘电表兆欣表）：输出电服为1000V/2500V，最人输册电流≥1mA。耐压测试化：频率为50Hz，输用电压不低于1000V6.2.2
6.3检验环境条件
6.3.1环境温度：0℃～40℃。
6.3.2相对湿度：≤75%
6.4检验用工作介质
符合变压器运行标准的变用器油7检验方法及规则
7.1外观检查
DL/T540-2013
7.1.1继电器光体表面光清、无油漆脱落、无锈蚀、玻聘菌刻度清晰。出载端高便于接线：螺杆无松动、敏气阅和探针等应完好
7.1.2铭牌应累用黄铜或者不锈铜材质，铭牌成包含！家、型号、编号、参数等内容7.1.3继电器内部零件应完好，各螺丝高有资势间打紧，固定支架固可资，各量缝处应焊接息好，无漏捍。
7.1.4放阅、探针操作应灵活
7.1.5开1杯转动品活
716资管固定准固，并有缓冲您，破璃停应先好无签油，根部出线望接可滑，出使柱不能国开餐软塑料管排刻是，水久感铁在程梨内外固了17挡板转动两灵活。1资触点可动片面间水久磁铁详保持平行，尽可能调整两个触点同时断合7.1.8检代动作下跳间的干黄触点，转动挡板至策触点例开始动作处，水久砸铁通置工簧触点玻聘管用的间原应保持在合理范内：继续转动挡板到终止位置，黄触点应可管吸合，并保持其间隔在合理范内，合则心进行调整
7.2绝缘强度试验
7.2.1十黄触点应用1000V绝缘电阻表测量绝缘电阻，其电阻值不小300M27.2.2出线端了对地以及无电（联系的线编广间，用1锁电压1000V进行1min介质点度试验，或用2500V绝缘电阻表进行1min拿质强度试验，无穿、闪络、采用2500V绝缘电表在耐试验尚后测量绝缘电应不小10M2
7.3密封性
7.3.1对板式继电器密封栓验，其方法是对继电器充满变压器油，在常温下加压至0.2MPa、稳用20mm盾，检查放气阀，探针、黄管、出线端子、党体及各密封处，届无渗漏7.3.2对牢心浮子式维电器出国控验，儿法是对继电器内部抽真空处理+绝对压力不高于133Pa保持5min。在维持真牢状态下付继电器内部注满20℃以的变压器油，加压个0.2MPa，稳用20mim后，检查放气阀、探针、十黄锋、工、出线遇户、完体及各密封处，质无渗漏7.4流速值
7.4.1继电器动作流速整定值以连按节内的稳态流速为，流速整定值日变压器、有载分接并关生产厂家提供。
注：成参考DLT573—201027的内客7.4.2继电器动作流速整定值试验。油流速度从0m/s开始、企流速整定值的30%~40%之间的油流击下，稳是3分钟一5分钟，规紧其稳是性：然后开始缓慢、均匀、稳是增加流速，直至有跳闸动作输出时测得稳态流速值为流速动作值，从缓慢、均匀、稳定增加流速开全有跳闸动作输出时流连的中均变化量不能人于0.02m/s：重试验次，涨电器次动作值误差不大生10%整定值，次测量动作值之问的最人读举不超过整定值的10%7.4.3继电器检验不符合整定值时，可调终的维电器应进行调整，使之达到整定值7.4.4继电器检验时，温应在25℃-40℃之间7.5气体容积值
75.1将继电器充满变压器油后，两端寸闭水平放置，打维继电器放（阀，并对继电器进行缓慢放3
DL/T540—2013
油，直至有信号动作输出时，测量放出油的体积值，即为继电器气体容积动作值。重复试验三次7.5.2Φ50、80维电器：气体容积动作范用为250mL~300mL7.5.3继电器检验不符合整定值时，可调整的继电器应进行调整，使之达到整定值7.6防水性能试验
防水性能试验按GB4208—1993第14.2.5条进行。7.7抗震能力
将继电器充以清消的变压器油，在跳闸接点上接以指小装置，然后装在报动台上，作正波的据动试验，频率为4Hz20Hz（正弦波），加速度为40m/s-时，在X、Y、Z辅三个方向各试1min，指小装置不发出信号为合格。
注：以继电器所连接的静子轴线片向为×轴，在间水平面1和X轴重止的为Y轴，与XY半角重直的轴为Z辅7.8反向油流试验
以继电器的最大油流速度，反向冲击3次。继电器内各部件应无变形、位移和损伤。然后再次进行流速值、气体容积值、绝缘电阻检食，其性能仍应满是要求。7.9干簧触点试验
7.9.1干簧触点断开容量试验
按图1所示，将1簧接点接入电路中，通过对继电器进行油流冲击使工簧管，产生开断动作，重复试验3次，应能正常接通和断开。采用直流110V供电时负载选用30W灯泡进行试验：采用直流220V供电时负载选用60W灯泡进行试验。下簧接点
DC110V/220VO
图1千簧触点断开容量试验接线图7.9.2干簧触点接触电阻
在十簧触点断开容量试验后，其触点间的接触电阻应小于0.1524
附录A
（资料性附录）
检验设备典型管路结构
检验设各典型管路结构如图A.1所示1-液服泵：2-流量计：3-（体继电器：4-油箱图A.1
检验设备典型管路结构
DL/T540
