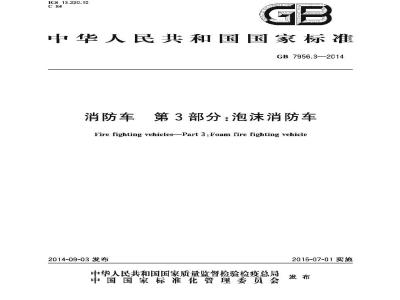

标准图片预览






标准内容

ICS13.220.10
中华人民共和国国家标准
GB 7956.32014
消防车第3部分:泡沫消防车
Fire fighting vehicles-Part 3 :Foam fire fighting vehicle2014-09-03发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2015-07-01实施
GB 7956,3—2014
范用围
2规范性引用文件
3术语和定义
4技术要求
5试验方法
6检验规则
标志、包装、运输和忙存
GB 7956 的本部分的第 4 章、第 6 章和 7.1 为强制性的,其余为推荐性的,GB7956消防车分为以下部分
第1部分,通用技术条件:
第2部分:水罐消防车:
第3部分:泡沫消防车,
本部分为GB7956的第3部分
本部分按照GB/T 1,1—2009给出的规则起草。本部分由中华人民共和国公安部提出。GB 7956.3—2014
本部分由全国消防标准化技术委员会消防车系分技术委员会(SAC/TC113/SC4)归H。本部分起草单位:公安部上海消防研究所。本部分主要起草人:苏琳、方明、王志辉、蒋旭东、日永样、傳建侨、殿伟稳、邹宗华。工
1范围
消防车第3部分:泡沫消防车
GB 7956.3—2014
GB7956的本部分规定了池沫消防车的术语和定义、技术要求、试验方法,检验规则及标志,包装、运输和贮存
本部分适用于泡沫消防车。
本部分不适用于斥缩空气泡殊消防车和高倍泡殊消防车。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T3181漆膜颜色标椎
GB1351.1—2005手提式灭火器第1部分:性能和结构要求GB6245—2006消防泵
GB7956.1—2014消防车第1帮分:通用技术条件GB19156消防炮通用技术条件
3术语和定义
GB 6245 和 GB 7956.1 界定的以及下列术语和定义适用于本文件。为了便于使用,以下重复列出了GB 7956,1—2011小的基些术语和定义。3.1
泡沫消防车foam firc fighting vchiclc主要装备车用消防泵,水罐、泡深液罐和水-泡沫液混合设备的消防车。『GB7956.1—2014,定义3.1.3]
泡沫比例混合器foamproportioner通过负斥或正斥供给池沫液,使池沫液和水按一定比例混合的装置。3.3
车用泡沫系统foamyystem
将泡沫液、水与空气充分混合产生泡沫实施灭火的系统,由安装在消随车上的泡沫比例混合器,泡产牛或喷射裴置,专用组件(如泡涞藏灌、泡涞液泵)皮节路等组成。4技术要求
4.1基本要求
泡袜消防车(以下简称“泡沫车\)除应衍合G17956,1—2011的通用技术要求外,还应符合本部分的要求。
CB 7956.3—2014
4.2整车要求
4.2.1一般要求
4.2.1.1燃油箱容量应满足泡沫车行驶100km后在消防车额定流量和出口压力下连续上作2h。4.2.1.2土探作面板区域离地1.2m以上不应有大于65mm的出水口。4.2.1.3泡沫车应有手控发动机转速控制器,控制器操作机构便于探作,并能保持稳定的发动机转速,操作人员在消防泵操作处应能有清所有压力显示装置,消防泵转速表以及其他指示器。4.2.1.4池沫车各自动控制机构应有手动应急措施。4.2.1.5操作面板上消阳泵出口和进口下力表联接处应提供测试用连接管,接口规格为M10×1.5mm的外螺纹,螺纹长度不小于15mm接口位置应便于外接斥力表的安装,并标注标识。4.2.2操作说明和标识
4.2.2.1操作说明和标识应包括以下内容:消防系额定流量和出口压力数值及操作说明;选用泄沫的类剂(适用时)及混合比:消防系出口压力显示(精度不低于2.5级):消防系进口压力显示(精度不低于2.5级):消防系转速显示及累计工作时间显示;水罐和泄殊液髓的藏位显示:
发动机水溢显示,
发动机机油温度显示;
仪表板照明灯和开关!
紧急停止按钮!
外洗标识和开关位置!
面板上仪表及开关的用途说明牌,泡沫比例混合系统的控制调节应安装在操作仪表板处,便于人员探作。4.2.2.2
操作面板上应有水、范沫管路系统简图及基本操作说明。4.2.2.3
在水注水口处应设有“水罐注水口“字样的标牌,标牌应水久性固定。4.2.2.4
在泡沫罐加液口处或邻近位置应设有“池沫罐注液口”学样的标牌。在明显位置处应注期可便用的泡袜液类型,并用红色学体注明“不要将不同类型,不同企业的鸿袜液混装”的告性文学。标牌应水久性固定。
4.3底盘改制要求
4.3.1泄沫车的底盘改制应符合GB7956.1—2014巾5.4的要求。4.3.2当罐体直接安装在底盘上时,应保证糍体与底盘弹性联接且不与底盘直接接触。4.4消防水力系统要求
4.4.1消防泵
选用的车用消防泵(以下简称“消防泵)应符合GB6245一2006的相关规定,消防泵放余水装置应操作方便,应直接将余水排出车外。4.4.1.2
消防泵与发动机功率匹配应:
消防泵额定工况的轴功率与发动机额定功率之比亢油机不应大于55%;荣油机不应大于50%;
—取力器的增速比不大」1.5。
4.4.2消防管路
4.4.2.1一搬要求
4,4,2.1.1所有消防管路应采用耐蚀材料或采取防脏蚀措施。4.4.2.1.2管路布置应便于消防泵及传动机构的维护和保养。GB 7956.3—2014
4.4.2.1.3消防管踏应用不同颜色区分,消防泵进水管路及水髋至消防泵的输水管路应为GB/T3181规定的G05深绿色,泡沫髓与池沫液泵或泡沫比例混合器的输液普路应为GH/T3181规定的Y08深黄色,消防泵出水管路应为GB/T 3181规定的R03大红色。4.4.2.2消防泵进水管路
4.4.2.2.1当消防泵进水口设在侧面时,应在车辆两侧均设进水口。单侧进水口应满足泡沫车额定压功和蒲量的要求。
4.4.2.2.2瓶定流量不小100 L/s的泡沫车进水管应设置阀门。4.4.2.2.3进水管路应保证45s内能繁放尽进水管路内的余水。4.4.2.2.4消防泵的每个进水几和吸水管之间应安装抗腐蚀滤网,滤网的过流面不应降低消防泵的额定力和流:滤网上的孔不应通过:对于额定流量不大于30L/s的消防,为大于或等于8mm的题粒;对于躯定流量大于30 L/s的消防泵,为人于或等于13mm的颗粒。4.4.2.2.5进水管踏在 0.8 MPa静水压下不应出现管路谢水,冒汗、渐封件诊漏等现象;在 1.2 MP静水压下不应破裂,不应产生影响正带使用的水久变形。4.4.2.2.6泡沫车应配置吸水管,每车携带的吸水管长度不应小于8m。4.4.2.3消防泵出水管路
4.4.2.3.1出水管路的通径和数量应保证泡沫车在额定工况下的出水流量。4.4.2.3.2山水管路最低处应保证45内能够放尽山水管路内的余水,放余水成便于操作。4.4.2.3.3出水口中心离地高度大于1.2m时,出水口应间下倾斜,且离探作踏板上平面的高应不大手于1.2 m.
4.4.2.3.4出水管路应安装可关闭出水管路和消防泵连接的止凹阀。4.4,2.3.5出水管踏应经静水密封试验,试验压力为出水管路承受的最大工作乐力值的1.1倍。试验后,管路及各连接处不成出现谬漏。4,4.2.3,6出水管路应经静水斥强度试验,试验压力为出水管路承受的最人工作压力值的1,5倍。试验后,不应出现明显变形和结构破坏。4,4.2.3.7在出水普路最大工作压力下,手动启闭的出水阀开启和关闭力不应人于200V(不使用辅助装置)。非手动启闭的出水阔按正带操作方法可开启和关闭。当出水管路中没有压力时,于动启闭的出水阔开启和关闭力不应大于50 V。4.4.2.3.8出水阀应有指示启闭方问的指示标牌,在出水阀探作位置可见处应有“缓慢打开出水阀”的警示标牌,出水阀结构上应保证从并启至最大开度的时间应大于5s。4.4.2.4水蜡至消防泵的输水管路4.4.2.4.1水罐至消防泵的输水管路上应设置阔门且操作方便,泡沫车额定流量人于60L/s时不应采用手动开启。
GB 7956,3—2014
4.4.2.4.2当水髓内输水管路的进口设置在排污孔邻近部位时,应保证污物不进人消防系内。4.4.2.4.3输水管路进1I应设置滤网,并应满足泡沫车额定工说要求。4.4.2.4.4额定流查不大于100L/s的范沫车,水罐至消防泵的输水管路应能保证取罐窄盘90%以上的水,额定流量大于100I/s的泡沫车,水罐至消防泵的输水管路应能保证抽取罐容量85%以上的水。
4,4,2.5泡沫罐至泡沫比例混台器的输液管路4.4.2.5.1泡沫罐至泡沫液泵或池沫比例混合器的输液管路应能仙取巍穿量95%以上的泡沫获。4.4.2.5.2泡述罐输液管路通径应满足泡深比例混合器的最大流量要求,并在大气压力为101kPa下,承受 85 kPe真空度 5 min,不应有渗漏和肉服可见的变形。泡沫液输液管路进口应装有滤网。4.4.3水罐和泡沫液罐
4.4.3.1罐体要求
4.4.3,1.1池沫牟罐容积大于或等于 12 m时,容积误差不应超过士2%,容积小于 12 m且不小于1 m时,每减少1 m,其误差绝对值增加 0,1为:容积小于 1 m时,容积误差不应避过 10%。4.4.3.1.2罐休和阀门应采用防腐材料或经过防腐处理。4.4.3.1.3罐容积超过2m髓内应设防荡板,髓容积超过3tm,罐内应设纵向防落板,防板隔出的单腔容积不应大于2 m。
4.4.3.1.4容积大于1m的罐项部应设置可供人员进出的人孔及人孔盖,人孔直轻不小于0.1m,水继人孔盖在内压力超过 0,1 MPa 时可自动压。4.4.3.1.5水罐和泡沫液罐最低处应设置排污孔,排出的淤物不应接触牛身或底盘等部件。4,4.3.1.6水缝和泡沫液罐应设置液位或液量的指示装置。4.4.3.1.7水罐和泡沫液罐应能承受 0.1 MPa的静水压力。经0.1 MPa静水压强度试验,罐体两侧面不应出现明显残余变形,相连接的管道,阀门均不许有读漏,4,4,3.1.8泡述液罐应设置呼吸口,呼吸口应保证正常输送泡殊液。4.4.3.2注液装置
4.4.3.2.1消防案至水罐的注水管路应设骨阅门,阀门应方使操作。注水管路通径不应小于65mm,肾路中不应有积水:
4.4.3.2.2从车辆外部向水罐注水的管路通径不应小于65m,替路应保证罐内水不会间流,路中不应有积水。洋水口应加防护盖。4.4.3.2.3范沫藏泵至范沫藏髓间的注液管路应设置不锈钢阀门,阀门应便于操作。注液管路应采用壁厚不小于1.5mm的不锈钢,通径不小于40mm。4.4.3.2.4泡沫罐注液口应有保护盖。4.4.3.3溢水装置
应在水罐内设置通大气的溢水管路,溢水管路直径不小于水罐与消防系间输水管路直径的30%。鲨水管路应高出项。
4.4.4车用泡沫系统
4.4.4.1车用泡速系统一般要求
4.4.4.1.1泡述烟或泡述/水两用炮,泡述液泵和泡殊比例混合器的过流表面应使用抗泡深液腐的材4
料或涂层。
GB 7956.3—2014
4.4.4.1.2车用泡沫系统成设冲洗装世,冲洗装苷成避免在冲洗过程中水流国泡沫液或水继。4.4.4.1,3车用泡系统应有外吸泡沫液接口和联接软管,二者的拆装应为便。4.4.4.1.4在车用泡沫系统中应设有防止水倒流人泡沫液赚的措施。4,4.4.1.5车用泡沫系统在以系统最人工作压力和最人流量运行时应具有良好的密过性能,不成有潮现象。
4.4.4.1.6车用泡殊系统的混合比精度成符合表1要求。表1车用泡沫系统混合比精度要求泡殊液
混合比
精度要求
段定值×(1,0~1.4)%
4.4.4.2泡沫比例退合器
4.4.4.2.1标志牌
(3.0~4.0)5%
泡沫比例混合器成设置有下列内容的永久性标志牌:-产品名称与型·号1
(6.0~7.0)%
泡沫比例据合器范沫掘合液流昼与进口压力范适用的消防泵流量与压力范围;混合比:
泡沐液类型:
一生产企业名称;
生产日期。
4.4.4.2.2液疏方向
在泡沫比例混合器外壳明显位置以箭头表示液流方向,4.4.4.2.3主要性能指标
设定值×(1.0~1.1)%
企业应提供泡沫比例混合器的主要性能指标,包括进口工作压力范围流量范围,混合比精度等,并应衍合4.4.4.1.6的要求。
4.4.4.2.4静水压密封,强度要求4.4.4.2.4.1 比例混合器应经静水压密封试验,试验压力为规定最人工作压力值的 1,1 倍。试验后,比例混合器壳体及各连接处不应出现渗漏。4.4.4.2.4.2比例混合器应经静水压强度试验,试验压力为规定最大工作压力值的1.5倍。试验后,比例混合器壳体及各连接管路不应出现明显变形和结构破坏。4.4.4.2.5负压式泡沫比例混合器4.4.4.2.5.1在大气压力为101kPa下,负压式泡沫比例混合器在85kPa真空度条件下,1min内真空度的降低数值应不大于0.5kPa。4,4.4.2,5,2负压式泡沫比例混合器进、出口的压力差应不人于进几,T作压力的 35%。5
G 7956.3—2014
4.4.4.2.6正压式泡沫比例混合碍4.4.4.2.6.1正压式泡沫比例混合器的泡沫液泵成符合GB6245—2006第7章的规定。4.4.4.2.6.2泡袜液案的动力源和驱动装胃应能保证供泡殊被泵正常工作。4.4.4.2.6.3
泡沫液泵的工作压力和流量应与比例混合器的工作压力和流量范围相适应。4.4.4.2.6.4
泡殊液泵应设有泄压阀,泄压在供范殊藏泵最大T.作压力的1.1~1.5倍范围内能产动泄压。
4.4.4.2.6.5当泡沫内液体剩余量达到标称容量的4%~6%范围内时,泡迷液泵应能自动停机。4.4.4.3消防炮
4.4.4.3.1泡沫车配备的泡沫炮或泡涞/水两用炮喷射性能应符合GB19156的规定。4.4.4.3.2消防炮装车后,俯角不应小于7°。4.4.4.3.3车顶炮的进水管路应设置控制启闭的阀门。4.4.4.3.4车项炮应有锁紧机构和支撑机构,车前炮应有锁机构,锁紧机构能够在消防炮喷射时将炮锁止在任何俯仰和回转角度,支撑机构在泡涞车行驶时能够可靠支撑消防炮。4.4.4.3.5消防炮为无线遥控时,消防炮的遥控信号不应对消防车其他控制系统和通讯系统的工作造成干扰。
4.4.5泡沫车最大真空度及密封性在大气压力为101kPa下,消防车引水装置所能形成的最大真空度应不小丁85kPa。引水系统的密封性在最大真空度条件下,1min内真空度的降低数值应不人丁2.6kPa。4.4.6引水时间、最大吸源时泵的性能要求4.4.6.1在大气压力 101 kPa、水温 20 下时,泡车的最大吸深不应小于7 ㎡。引水时间应符合表 2的要求。
表27m吸深时引水时间
颜定流量
4,4.6,2在最人吸深时,消防泵的流量和出口压力应满足表 3 的规定。4.4.7泡沫车连续运转要求
泡涞车6h连续运转试验应符合以下要求:引水时间
一一在连续运转试验过程中,没动机转速不应趣过发动机放额定转速:一发动机无异响、过度扳动、漏水、漏油、漏气等异带现象;—发动机出水湿度小于90℃:
一发动机机油温度小于时
变速器及功率输山装量的润滑油温度应小于100℃功率输出装置的输出轴轴承座损度应小于100 ℃。6
消防泵形式
压、中概压、高低压消防泵
中压消防泵
高压消防泵
4.4.8泡沫车超负背运转要求
表 37 m 吸深时累的性能
低压额定值的50%
额定慎的50%
GB 7956.3—2014
山口压山
不小于低压额定值
不小于额定值
不小于翘定值
进行超负荷运转试验,发动机和消防录应工作正常,无过度振动,漏油等现象。4.5仪器、仪表的要求
泡沫车的仪器、仪表应符合GB7956.1—2014中5.6的规定。4.5.1
4.5.2泡沫车显示负压的真空表应选用压力真空联用表。4.6
器材撰放、固定和配备
器材的摆效和固定应符合 GB 7956,1—2014中 5.10.5.11的期定。4,6,2泄深车配备的器材、附件应不低于表4的规定。表4器材配备表
消断枪
消水带
直流水枪
导流式直流喷雾水枪
孢沫枪
干粉灭火器
泡沫外吸管及扳手
巢水器
分水器
吸水普扳手
橡皮睡
地上消火栓扳于
地下消火栓扳于
Q≤30 L/s
30 L/gQ≤60 L/g
Q≥60 1./s
Q≤60L/s
Q>60 L./s
Q≤601/s
Q>60 L/s
±80 mm,带中压输出的需配
200md65mm水带
16mm或±19mm
8 kg.ABC T
按相应压力等级配置
按相应压力等级配置
根据地威要求进行合理配督
根据地碱要求迹行合理配置
GB 7956.3—2014
消齿梯
异径接口
护带桥
水带包布
水带挂钧
可充电式手提照明灯
破拆工具
空气呼吸媒
手拾泵
移动式排烟机
消防吸水普
吸水管堪水器
注,丧中“Q\表示“消防泵额定流量”.4.7警报灯具Www.bzxZ.net
表4续)
出水口数量
乘员数
每吸水管备只
若报打其性能应符合GB7956.1一2014中5.7.28~-5.7.31的求。4.8
随车文件、工具及易损件
每个出水口配备1个异径接口
包括剪扩帮、开门器、绝缘剪。选配,液压源为双路效箱出
不含驾驶员,选配
4,8.1泄沫车交付用户时除应交付车辅注册所需资料外,还应随车交付用户以下中文文件资料底盘操作手册:
底盘维修手册及等部件目录:
底盘质量保证书和售后服务说明书,底盘合格证;
底盘随车工具清单;
泡沫车电气原理图:
泡沫车使用说明书;
泡沫车维修,保养手册及零部件目录;泡沫车合格证先
质量保证和售后服务承诺;
泡滦车随车工其及易损件清单:一所配总成及附件的合格和使用说明书。4.8.2范泡沫车除随车配置底盘工其外还应随车配置消防装置的专用工其。4.8.3池沫车应随车配置全套消防装备电路保险丝,B
5试验方法
5.1基本要求试验
GB 7956.3—2014
试验接GB7956,1—一2011第6章的相关内察进行,判断试验结果是否符合GB7956.1一2014第5章的相关要求。
5.2整车要求试验
5,2.1一般要求试验
5.2.1.1泡车在满载条件下行驶100km后,停在平整、坚硬的地面上,在3切吸深下,将吸水管接在消防泵进口并放人水中,启动发动机并接合消防泵,并在额定工况下连续工作2h,判断试验结果是否符合4.2.1.1的要求。当试验条件不是标准环境条件时,应按GB6245一2006中10.4.1的规定进行正。
5.2.1.2检查泡沫车操作面板侧的出水口,并用卷尺测量其直径和离地高度,判断检查结果是否符合4,2.1.2 的要求。
5.2.1.3橙查泄.车的手控发动机转速控制器,判断检查结果是否符合4.2.1.3的要求。5,2.1.4检查范沫车各自动控制机构,判断检查结果是否符合1.2.1.1的要求。5.2.1.5检查操作面板上销防泵出口和进口压力表联接处的测试用连接管,用谢标卡尺测量连接螺纹直径和长度,用螺纹规测量螺距,判断试验结果是否符合4.2,1,5的要求。5.2.2操作说明和标识试验
目测检查操作面板上的指示或品示,判断检查结果是否符合4.2.2.1的要求。5.2.2.2日测检查泡辣比例混合系统的控制调节装置的位置,判断检查结果是否符合4.2.2.2的要求目测检查换作面板上的水、泡沫臂路系统简图基本换作说明,判断检查结果是否符合4.2.2.3的5.2.2.3
要求。
检查水購注水口,判断检查结果是否符合4.2.2.4的要求,5.2.2.5检查泡迷液加液口处或邻近位置的标牌和文字,判断检查结果是否符合4.2.2.5的要求。5.3底盘改制试验
5.3.1按服GB7956.1—2014中6.4规定的方法进行试验,判断试验结果是否符合 4.3.1的要求。5.3.2检查罐体与底盘的联接方式,判断试验结果是否符合4.3.2的要求,5.4消防水力系统试验
5.4.1消防泵试验
5.4.1.1查阅泡沐车选用消防系的相关资料,判断检查结果是否符合4.4.1.1的要求。5.4.1.2检查消防泵的放余水装置,判断检查结果是否符合4.4.1.2的要求。5.4.1.3查阅企业设计资料巾消防泵与发动机的匹配参数,判断检查结果是否符合4.4.1.3的要求。5.4.2消防管路试验
5.4.2.1一盘要求试验
5.4.2.1.1检查消防管路的材质或防腐措施,判断检查结果是否符合4.4.2.1.1的要求。9
