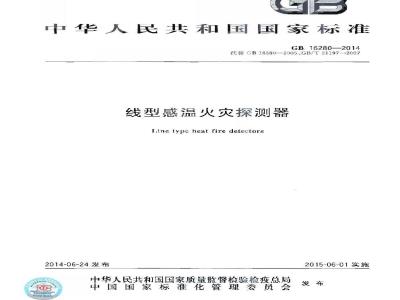

标准图片预览






标准内容

ICS13.220.20
中华人民共和国国家标准
GB16280-2014
代替GB16280—2005.GB/T21197—-2007线型感温火灾探测器
Line type heat fire detectors2014-06-24 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2015-06-01实施
规范性引用文件
产品分类
技术要求
试验方法
检验规则·
?·标志
GB :62802014
本标准的第4章和第6章为强制性的,其余为推荐性的,本标准按照GB/T1.12009给出的规则起草。CB16280-2014
本标准代替GB16280—2005线型感温火灾探测器》和GB/T21197-2007《线型光纤感温火灾探测器》。本标准以GB16280-—2005为主,整合了GB/T21197—2007的内容,与GB16280-2005相比,除编辑性修改外主要技术变化如下:增加了敏感部件形式、定位功能及探测报警功能分类方式(见3.1.3.4.3.5);增加了外观要求(贝见4.2.J):一增加了标准报警长度和敏感部件长度的要求(见4.2.2、4.2.3);增加了分布式光纤线型感温火火探测器、光纤光栅线型感温火灾探测器、线式多点型感温火灾探测器的技术要求(见第4草):增加了高温运行动作性能和低温运行动作性能要求(见4.10、4.11);修改了探测器响应时间的测量方法(见5.8.2005版的5.6)增加了工频磁场抗扰度性能要求(见5.26)本标准在修订过程中参考了ISO7240-5火灾探测报警系统第5部分:点型感温火灾探测器》和UL-521《消防报警系统中的感溢火灾探测器》本标准由中华人民共和国公安部提出,本标准由全国消防标准化技术委员会火灾探测与报警分技术委员会(SAC/TC113/SC6)归口、本标准负责起草单位:公安部沈阳消防研究所,本标准参加起草单位:首安工业消防有限公司、武汉理工光科股份有限公司、无锡圣敏传感科技有限公司、宁波振东光电有限公司、沈阳消防电子设备厂、西安盛赛尔电子有限公司,中山大学、上海波汇通信科技有限公司、北京品微光电科技有限公司。本标准主要起草人:丁宏军、刘凯、黄军团、王文背,刘作利、姜德生、张题琼、案珍、唐晓亮、杜魏青、刘忠顺、严洪、米立巍、杨颖、李宁宁、李伟刚、姚浩伟、秦一涛、张雄飞、叶晓平、林宗强。本标准所代替标准的历次版本发布情况为:GB16280—1996,GB16280-2005;
GB/T21197—2007。
1范围
线型感温火灾探测器
CB 16280—2014
本标准规定了线型感温火火探测器的产品分类、技术要求、试验方法、检验规则和标志。本标准适用于工业与民用建筑中安装使用的缆式线型感温火灾探测器、空气管式线型感温火灾探测器、分布式光纤线型感温火灾探测器,光纤光栅线型感温火灾探测幕、线式多点型感温火灾探测器等2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T2423.4电工电子产品环境试验第2部分:试验方法试验Db:交变湿热(12h十12h循环)
GB/T2423.18环境试验第2部分:试验方法试验Kb:盐雾,交变(氯化钠溶液)GB4715点型感温火灾探测器
GB/T9969
工业产品使用说明书总则
GB12978
GB16838
消防电子产品检验规则
环境试验方法及严酷等级
消防电子产品
GB/T 17626.2
电磁兼容
GB/T17626.3电磁兼容
GB/T 17626.4
GB/T 17626.5
GB/T 17626.6
GB/T 17626.8
电德兼容
电磁兼容
电磁兼容
电磁莱容
试验和测量技术
静电放电抗扰度试验
试验和测量技术
试验和测量技术
射频电磁场辐射抗扰度试验
电快速瞬变脉冲群抗扰度试验
试验和测量技术
浪涌(冲击)抗扰度试验
试验和测量技术
射频场感应的传导驱扰抗扰度
试验和测量技术
工频磁场抗扰度试验
GB237572009
消防电子产品防护要求
3产品分类
3.1按敏感部件形式分类:
a)缆式:
b)空气管式;
c)分布式光纤;
d)光纤光栅;
e)线式多点型。
3.2按动作性能分类:
2)定温:
b)差温;
c)差定温。
CB16280-2014
3.3按可恢复性能分类:
)可恢复式:
b)不可恢复式,
3.4按定位方式分类:
a)分布定位;
b)分区定位。
3.5按探测报警功能分类:
a):探测型:
b)探测报警型。
4技术要求
4.1总则
线型感温火灾桌测器以下统称时简称探测器)应符合本章要求,并按第5的规定进行试验,4.2通用要求
4.2.1外观要求
探溅器表面应无腐蚀、涂接层脱落和起泡集,无明星刻伤、款惠,毛制等机械折伤,鉴固部位无松动。
4.2.2探测器组成及标准报蓄长度4.2.2.1探测器应自敏感部件和与具相连的号处理单元等部分组或,银账部件可子为医温电缆,空气管、感温光纤光纤光栅及其接续部件点式酸温元件及其接敏部量停4,2.2.2探测器商拆装以及部件的连接应仪能使用专用工具方可进4.22.3探测器的标准报警长度不应大于制造商标称的标准报警长度,且应符合不列更求:缆式线型感量火灾集测器的标准报警长度不应大于1m。a>
b)空气管式线型感温火火探测器的标准报警长度不应大于最使用卡度的10%,且不大于10m.
分布式光纤线型感温火美探测器的标准报管长度不应大于3c
光纤光栅线型感温火灾探测器和线式多点型感温水实探测器的标准报警长度不应大于10m,每个标准报警长度应至少包含一个完整的感温元件,并应符合下列要求之一一不大于1m:
大于1m,不大于3m:
大于3Ⅱ时,分布定位式探测器的每个感温元件应能按部位识别,分区定位式探测器的每个感温元件应能按分区识别,且每一分区敏感部件的长度不应大于100m。注:标准报置长度是指探测器符合本标准探测器动作性能要求所需的最短受热长度4.2.3探测器敏感部件
每只探测器敏感部件长度应符合下列要求:分布式光纤线型感温火灾探测器和光纤光栅线型感温火灾探测器敏感部件总长度不大于a)
空气管式线型感温火灾探测器单个嫩感部件长度应在20m~100m之间,总长度不大于800m:
GB16280—2014
缆式线型感温火灾探测器和线式多点型感温火灾探测器敏感部件总长度不大于2km4.2.3.2光纤光栅线型感温火灾探测器和线式多点型感温火灾探测器,感温元件的间距L应符合下列要求之—!
标准报警长度不大于1m,L不能改变:a)wwW.bzxz.Net
标准报警长度大于1m,且不大于3m.L可在1m~3m范围内变化:标准报警长度大于3mL可在3m~10m范围内变化。c
3光纤光栅线型感温火灾探测器和线式多点型感温火灾探测器在感温元件处应有明显的非粘贴性标识或在敏感部件外护套设有以1m为间隔的标示,标示的间隔误差不大于10mm,每隔50m应有可以标识敏感部件实际长度的以采为单位的长度标示4.2.3.4缆式线型感温火灾探测器和分布式光纤线型感温火灾探测器的敏感部件外护套应设有以1m为间隔的标示,标示的间隔误差不大于10m拍,每隔50m应有可以标识敏感部件实际长度的以米为单位的长度标示。
4.2.4探测器信号处理单元
4.2.4.1分布式光纤线型感温火灾探测器和线式多点型感温火灾探测器信号处理单元的通道数不应大于8个。
4.2.5主要部件性能
4.2.5.1一般要求
探测器的主要部件应采用符合国家有关标准要求的定型产品,同时应符合下述要求。4.2.5.2
指示灯
所有指示灯都应采用中文清晰地标注其功能。4.2.5.2.1
4.2.5.2.2各指示灯处于点亮状态时,在其正前方3m处,在光照度不超过5001x的环境条件下,应清断可见
4.2.5.3显示屏(器)
显示屏(器)均应至少采用中文显示信息。4.2.5.3.1
显示屏(器)处于显示状态时,在光照度不超过5001x的环境条件下,显示的信息应在其正前4.2.5.3.2
方0.8m处、22.5视角范围内清晰可读。4.2.5.4
音响器件
在正常工作条件下,在探测器音响器件正前方1m处的声压级(A计权)应大于65dB,小于115dB。
4.2.5.5开关和按键
开关和按键(钮)应操作灵活、可靠,功能标注清晰。4.2.5.6
6辅助设备连接
探测器连接其他辅助设备(远程确认灯、控制继电器等)时,与辅助设备间连接线的开路和短路不应3
GB16280-—2014
影响探测器的正常工作。
4.2.5.7接线端子
4.2.5.7.1接线端子应设在探测器内部。4.2.5.7.2接线端子的功能应标注清晰。4.2.5.7.3不同电压等级的接线端子应分开设置,4.2.5.8电源过流保护器件
操测器电源过流保护器件,具额定保护动作电流值一般不应大于操测器最大!作电流的2倍,当最大工作电流大于6A时,额定保护动作电流值可取其1.5倍。在靠近该器件处应清楚标注其参数值。4.2.6防护性能
探测器的防护性能应符合GB237572009中3.2的要求。4.2.7使用说明书
探测器应有相应的中文使用说明书,且使用说明书的内容应满足GB/T9969的要求4.3基本功能
4.3.1一般要求
4.3.11当探划器监视区域温度务数待合标推规定的报警条件时,探测器应输出火灾报警信号,点亮火灾报警指示灯具有多通道的探测器应指示出报警通道,并保持至复位,具有定位功能的探测器应能指小报警定位信息,并将上述报警信息上传至火灾报警控制器。4.3.1.2探测器在发生下列故障时,应在100S内输出故障信号,点亮故障指示灯,具有多通道的探测器应指示出故障道道,具有定位功能的探测器应能指示故障定位信息,并将上述故障信息上传至火灾报警控制器,标准报普长度大于3m的光纤光栅线型感温火灾探测器和线式多点型感温火灾探测器应能指示故障感温元件的部位或分区:a)空气管式线型感温火灾探测器在管路发生泄漏时:h)探测器线路在开路或短路条件下:光纤光拥线型感温火灾探测器和线式多点型感温火灾探测器在任一感温元件故障条件下;c
具有多通道的探测器,在任一通道断开的状态下。4.3.1.3具有多通道的探测器,探测器的故障通道不应影响非故障通道的正常工作,探测器火灾报警信号的输出与指示应优先于故障信号的输出与指示。4.3.1.4探测器供电电源故障时,应在100s内输出故障信号,输出接口性能应符合制造商标称的要求。
4.3.2探测报警型探测器附加要求4.3.2.1探测器的指示功能应符合下列要求a)探测器火灾报警时,应能发出火灾报警声,光信号,用文字信息显示火灾发生部位,记录火灾报警时间(日计时误差不应超过30s),并应保持至复位:6)探测器应有专用火警指示灯(器),操测器处于火灾报警状态时火警指示灯(器)应点亮,深资器的火灾报警声信号应能手动消除,当有新的火灾报警发生时,声信号应能再启动;c探测器应能显示报警部位,其有多通道的探测器应能显示每一通道的信息多个通道的信息不能同时显示时,可通过自动或手动切换进行查询显示,且手动操作优先:d)对当前报警信息的查询,不应影响探测器的火灾报警功能:e2
报信息至少记录999条,且在探测器断电后至少能保持14d:GB 16280-2014
探测器发生故障时,放能发出与火火报警信号有明显区别的故障声,光信号,指示故障类型和或部位,故障光信号应保持至故障排除,探测器的故障声信号应能手动消除,当有新的故障发生时,声信号应能再启动。
2探测器的自检功能应符合下列要求:4.3.2.2
探测器应具有手动检查其声、光指示的功能:a
b)在执行自检期间,受探测器控制的输出接点状态均不应改变;探测器的自检功能应不影响探测器的正常工作。4.3.2.3探测器的复位应仅能通过使用专用工具或密码等手段实现,4.3.3出厂设置
探测器的出厂设置应仅能通过使用专用工具或密码等手段改变,4.4探测器的供电要求
4.4.1直流供电的探测器
4.4.1,1探测器应优先采用DC24V供电,在制造商标称的额定工作电压范围内(额定工作电压的上限不低于正常工作电压的110%,额定工作电压下限不高于正常工作电压的85%),应能正常工作。4.4.1.2探测器电源应有过流保护措施4.4.1.3有绝缘要求的外部带电端子与机壳间的绝缘电阻应不小于20M2。4.4.2交流供电的探测器
4.4.2.1探测器在制造商标称的额定工作电压范围内(额定工作电压的上限不低于正常工作电压的110%,额定工作电压下限不高于正常工作电压的85%),应能正常工作。探测器应具有主、备电源转换功能:当主电源断电时,应能自动转换到备用电源:当主电源锁4.4.2.2
复时,应能自动转换到主电源,主、备电源的转换不应使探测器发出火灾报警信号。4.4.2.3探测器备用电源在放电至终止电压条件下充电24h,其容量应能保证探测器在正常监视状态下工作18后,在报警状态条件下工作30mim4.4.2.4探测器应有电源过流保护措施,并应指示下达故障:a)主电源断电或欠压;
b)给备用电源充电的充电器与备用电源之间连接线断线、短路:备用电源与其负载之间连接线断线、短路或由备用电源单独供电时其电压不足以保障探测器正常工作。
有绝缘婴求的外部带电端子与机壳间的绝缘电阻应不小手20MQ2,主电源输入端与机壳间的绝缘电阻应不小于50M2
4.4.2.6主电源接线端子与机充间应能耐受数率为50×(1土0.01)z、有效值1250×(1士0.1)V的交流电压、历时60s土5s的电气强度试验,试验期间,不应发生闪络或击穿现象试验后接通电源,探测器应能正常工作。
4.5标准温度动作性能
4.5.1定温探测器
4.5.1.1在25℃士2℃的起始温度(对于动作温度设定值不小于138℃的试样,起始温度为50℃士2℃)、5
GB162802014
气流速率为0.8m/s士0.1m/s的条件下,对探测器任一段标准报警长度的敏感部件,以1C/min的升温速率升温,定温和差定温探测器设定的动作温度和不动作温度应符合表1规定。表1定温和差定温探测器设定动作温度和不动作温度要求探测器动作温度
连,产品的允许使用环境最高温度不超过不动作温度操测器不动作温度
探测器动作温度误差不应大于设定值的10%,且不大于制造商标称的最小误差4.5.1.2
单位为摄氏度
4.5.1.3具有多个报警温度点的探测器,探测器设定的动作温度和不动作温度值应在表1中给出的数值内对应选取,且每一个报警温度点均应满足4.5,1,2的规定。4.5.1.4定温和差定温探测器的响应时间应满足表2的规定。表2定温和差定温探测器的响应时间要求探测器动作温度(T)
60≤T85
85T100
4.5.2差温探测器
探测器响应时间
在25℃±2C的起始温度,气流速率为0.8m/s士0.1m/s的条件下,对探测器任一段标准报警长度的敏感部件,分别以10C/min.20℃/min,30C/min的升温速率升温,探测器的响应时间应满足表3的规定。
表3差温探测器的响应时间要求
升温速率
4.5.3差定温探测器
响应时间下限值
差定温探测器应同时满足4.5.1和4.5.2的要求。6
响应时间上限值
4.6定温报管不动作性能
GB16280—2014
对探测器任一段表4中要求长度的敏感部件,在25℃土2C的起始温度条件下,分别以1C/min的升温速率升温至表1规定的不动作温度,保持41。升温和保持期间,探测器不应发出火灾报警或故障信号。
表4不动作试验要求敏感部件的长度探测器类别
缆式线型
感温火火深测器
空气营式线费
悠温火灾探测器
线式多点型
感温火灾探测器
分布式光纤线型
感温火灾探测器
光纤光栅线型
感温火火探测器
敏感部件长度】
0.1倍制造商标称
最大使用长度
敏感部件长度2
0.4倍制造商标称
最大使用长度
3倍标准报警长度
具有多通道的探测器,敏感部件最大使用长度按式(1)计算:L axx-Leamx/Nh
敏感部件最大使用长度:
-制造商标称的探测器敏感部件的最大使用长度;Na
通道数。
4.7差温报警不动作性能
敏感部件长度3
0.9倍制造商标称
最大使用长度
对探测器任一段表4要求长度的敏感部件,在25℃士2℃的起始温度条件下,以2℃/min的升温速率升溢,按下列要求升温,探测器不应发出火灾报警或故障信号:设定的动作温度不大于70℃的差定温探测器,升温至对应的不动作温度;a)
b)设定的动作温度大于70℃的差定温探测器和差温探测器,升温15min。4.8响应时间及一致性
在正常大气条件下,将探测器任一段标准报警长度的敏感部件立即置于温度为T,土2C的环境温度中,探测器的响应时间应满足表2的要求,且任意两只探测器的响应时间相差不应大于5s。T,按式(2)计算:
T -1.1×T1
式中:
T一定温或差定温探测器设定动作温度。4.9定位性能
4.9.1分布定位式探测器应能准确指示出任一标准报警长度敏感部件的部位,其中以感温元件部位号标示时,部位号应准确无误;以敏感部件长度标示时,其定位偏差不应大于探测器标准报警长度值且不7
GB16280—2014
大于制造商标称的定位偏差值。4.9.2分区定位式探测器应能准确指示出任一标准报警长度敏感部件所在的分区。4.10高温运行动作性能
4.10.1环境温度条件
表5规定了制造商标称的敏感部件和信号处理器单元适用环境温度范围对应的高温运行,低温运行动作性能的环境温度条件。
表5高温运行、低温运行动作性能环境温度要求环境温度茶店
造用环境温度范围
—10±3
注:A.B-
设动作温度下人于初定的定温美定温探测差活探测器,设定动作益定为85的定流,差定酬器全动作通能采力
于105的定品、差定温换器量:
一差温案测器,设定
不动溢度。
4.10.2定温探测器
根据制造商标称适用环境温度等级,在25℃土2C的起始温度条件不,将建感部件和信号处理器单元以不大于1℃/m的升需速率升温至表5要求的高温环境温度条件下保持4h(具有多通道的探测器,任意选取一个通道配接的致感部件进行高溢运行动作妞能试验,其余通道配接的敏感部件置于正常大气条件下),升温和保持期间,探测器不应及出火火报警或故摩信号。在保持试验环境温度不变的条件下,对探测器任一段标准报警长度的敏感部件(具有多通道的探测器,选定试验通道配接的任一段标准报整长度的敏感部件),以5℃/min的升温速率升温至,十5℃并保持恒定30s期间探测器应发出火灾报警信号,
T,按式(3)计算:
T=1.2× T.
差温探测器
........++-( 3)
在25℃土2℃的条件下,根据制造商标称的适用环境温度等级,将敏感部件和信号处理器单元以不大于1℃/min的升温速率升温至表5要求的高温环境温度条件下,并保持1h(具有多通道的探测器,任意选取一个通道配接的敏感部件进行高温运行动作性能试验,其余通道配接的敏感部件置于正常大气条件下),升温和保持期间,探测器不应发出火灾报警或故障信号。在保持试验环境温度不变的条件下,对探测器任一段标准报警长度的敏感部件(具有多通道的探测器,选定试验通道配接的任一一段协准报警长度的敏感部件),以1cC/min的升温速率升温,探测器应在5min内发出火灾报警信号。4.10.4差定温探测器
满足4.10.2或4.10.3的要求。
4.11低温运行动作性能
4.11.1定温探测器
GB 16280—2D14
在25℃土2的条件下,根据制造商标称的适用环境温度等级将敏感部件和信号处理器单元以不大于1C/min的降温速率降温至表5要求的低温环境温度条件下,并保持4h(具有多通道的探测器,任意选取一个通道配接的敏感部件进行低温运行动作性能试验,其余通道配接的敏感部件置于正常大气条件下),降温和保持期间,探测器不应发出火灾报警或故障信号。在保持试验环境温度不变的条件下,对探测器任一段标准报警长度的敬感部件(具有多通道的探测器,选定试验通道配接的任一段标准报警长度的敏感部件),以5℃/min的升温速率升温至T,土5C井保持恒定30s,期间探测器应发出火灾报警信号。T2按式(3)计算。
4.11.2差温探测器
在25乙士2℃C的条件下,根据制造商标称的适用环境温度等级将敏感部件和信号处理器单元以不大于1C/min的降温速率降温至表5要求的低温环境温度条件下,并保持4h具有多通道的探测器,任意选取一个通道配接的敏感部件进行低温运行动作性能试验,其余通道配接的敏感部件置于正常大气条件下),降温和保持期间,探测器不应发出火灾报警或故障信号。在保持试验环境温度不变的条件下,对探测器任一段标准报警长度的敏感部件(具有多通道的探测器,选定试验通道配接的任一段标准报警长度的敏感部件),以10℃/min的升温速率升温,探测器应在5min内发出火灾报警信号。4,11.3差定温探测器
满足4.11.1或4.11.2的要求。
4.12环境温度变化条件下的响应性能对探测器任一段标准报警长度的敏感部件,在25℃士2℃的起始温度、气流速率为0.8m/s士0.1m/s的条件下,以2C/min的升温速率升温:同时对探测器剩余的敏感部件,在25℃土2℃的起始温度条件下,以1℃/min的升温速率升温至探测器的不动作温度并保持恒温,探测器的动作温度应满足4.5.1.2的要求,
4.13抗拉性能
在不通电的条件下,对探测器任一段长度为5m的敏感部件(光纤光栅线型感温火灾探测器和线式多点型感温火灾探测器应至少包含个完整的感温元件)施加100N的拉力保持1min,敏感部件不应有机械损伤:试验后接通电源,探测器不应发出火火报警或故障信号。4.14冷弯性能
在一10土2℃,不适电的条件下,连续3次将探测器任一段长度为1.5倍标准报警长度的敏感部件,弯成自径为300mm的圆圈,然后自然释放:试验后接通电源,探测器不应发出火灾报警或故障信号:
4.15交变湿热(运行)适应性能
使探测器的敏感部件和信号处理器单元具有多通道的探测器,任意选取一个通道配接的敏感部件
