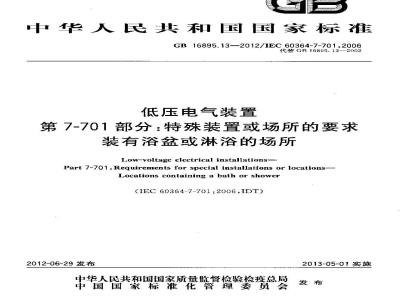

ICS 91. 140. 50
中华人民共和国国家标准
GB 16895.13—2012/1EC 60364-7-701.2006代替GB16895.13—2002
低压电气装置
第7-701部分：特殊装置或场所的要求装有浴盆或淋浴的场所
Low-voltage electrical installations-Part 7-701 : Requirements for special installations or locations-Locations containing a bath or shower(IEC 60364-7-701:2006,IDT)
2012-06-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2013-05-01实施
中华人民共和国
国家标准
低压电气装置wwW.bzxz.Net
第7-701部分：特殊装置或场所的要求装有浴盆或淋浴的场所
GB 16895.13—2012/IEC 60364-7-701.2006中医标准出版社出版发行
北京市朝阳区和平里西街甲2号（100013)北京市西城区三里河北街16号（100045)网址 spc. net. cn
总编宰：(010)64275323发行中心：（010)51780235读者服务部：（01068323946
中国标推出版社案皇岛印刷厂印剧务地新华书店经销
开本 880×1230 1/16
申张 0.75
宇数18千字
2012年12月第-版#
2012年12月第一次印刷
书号：155066·1-45508定价16.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：(010)68510107
本部分的全部技术内容为强制性。前言
GB16895《建筑物（低压）电气装置》分为5个部分：第1部分：基本原则，一般特性的评估和定义；第4部分安全防扩；
第5部分：电气设备的选择和安装；第6部分：检验：
第7部分：特殊装置或场所的要求。本部分是 GB 16895 的第 7部分。本部分接照GB/T1.1一2009给出的规则越章。GB 16895.13--2012/IEC 60364-7-701:2006本部分代替心B16895.13一2002《建筑物电气装置第7部分：特殊装罩或场所的要求第701节，装有浴盆或淋浴盆的场所》。本部分与GB16895.13—2002相比，主要技术变化如下：一增加了规范性引用文件（见701.2)；在浴盆或淋浴的房间分区中，删去了3区的规定（见701.30）；增加了附加防护的更多要求（见701.415）；增加了有关扁部等电位联结要求的说明(见701.415.2)；增加了安装在1区和2区开关设备、附件以及用电设备的特殊要求（见701.512.4和701.55)，
本部分等同采用IEC60364-7-701：2006（第2版）《低压电气装置第7-701部分：特殊装置或场所的要求装有浴盆或淋浴的场所》。本部分与IFC60364-7-701:2006（第2版)相比，章条编号完全一致，技术内容完全相同，但做了以下编辑性修改：
用小数点符号“，\代替小数点符号“，”；厨去了IEC标准的\前言”；
在低压电气装置第7-701部分：特殊装置或场所的要求装有浴盆或淋浴的场所》英文版)中，有其他国家应用该标准的国家注与我国无关，在本标准中略去。本部分由全国建筑物电气装置标推化技术委员会（SAC/TC205)提出并归口。本部分负责起草单位：中机中电设计研究院。本部分主起草人：王增尧、贺湘珉、黄宝生。本部分所代替标准的历次版本发布情况为：GB16895.13—2002。
GB16895.13—2012/IEC 60364-7-701:2006引言
本部分的要求是补充、修改或代替GB16895其他部分的一般要求中的基些内容。本部分条款的编号遵GB16895的模式并作相应的引用。接在第701部分的专用编号后面的是GB16895的相应部分号或条款的编。GB16895本部分没有列出的章、节或条，则意味着GB16895相应的一般要求仍然适用。GB16895.13—2012/IEC 60364-7-701:2006低压电气装置
第7-701部分：特殊装置或场所的要求装有浴盆或淋浴的场所
701装有浴盆或淋浴的场所
701.1范围
本部分的特殊要求，适用于在装有固定的浴盆或淋浴场所中的电气装置，以及本部分所述的周围区域的电气装置，
本部分不适用于应急设施，例如，在工业区域或实验室方面所使用的应急的喷淋器。注1：对于为医疗方面而设置的裕盆或淋裕的场所,可能需要有特殊要求,注2：对了预制的盆和/或淋浴盆，还可以LEC60335-2-105。701.2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB16895.21—2011低压电气装置第4-41部分：安全防护电击防护（IEC60364441：2005，IDT)
GB16895.32004建筑物电气装置第5-54部分：电气设备的选择和安装接地配置、保护导体和保护联结导体(IEC60364-5-54:2002,IDT)IEC61558-2-5电力变压器，电源装置和类似产品的安全第6部分：剃须刀用变压器和剃刀用电源装置的特殊要求（Saletyof powertransformers，powersupplyunitsand similar-Part2-5：Particular requiretnenis for shaver transformers and shaver supply units)701.30一般特性的评估
701.30.1通则
在应用本部分讨，应考到在701.30.2至701.30.4中所规定的区域。对于固定的预制浴盆或预制淋浴盆，则这个区域是适用于当浴盆或淋浴盆是处于可以使用时的情况。水平的或倾斜的天花板，有或没有窗户的墙壁、门、地板以及固定的隔墙，可能限制到装有裕盆或淋浴盆的范围以及它们的区域。在固定隔墙的尺寸小于相关区域的尺寸的场合，例如，隔墙的高度低于225cm，则应考虑在水平方向和垂直方向的最小距离间题（见图701.1和图701.2)。701.30.20区的说明
0区是指浴盆或淋浴内部的区域.见图701.1。对于没有浴盆的淋浴,则 0 区的高度为 10 cm,而且,其表面范围与 1 区具有相同的水平范围,见图 701. 2。
GB 16895.13—2012/IEC 60364-7-701:2006701.30.31区的说明
1区的范围界定：
a）水平面的界定：由已固定的淋浴头或出水口的最高点对应的水平面或地面「方225cm的水半面中较高者与地面所限定的区域。b）垂直面界定：
-围绕浴盆或淋浴盆的周围垂乘直面所限定的区域（见图701.1）；对于没有浴盆的淋浴器，是从距离周定在墙壁或犬花板上的出水口中心点的120cm垂直面所限定的区域（见图701.2)。1区不包括0区。
在浴盆或淋浴器下面的空间认为是1区。701.30.42区的说明
2区的范围界定：
a）水平面界定：由固定的淋浴头或出水口的最高点对应的水平面或地面上方225cm的水平面中较高者与地面所限定的区域。
垂直面界定：由1区边界线处的垂直面与距该边界线60cm平行于该垂直面的界面两者之间b)
所形成的区戴（见图701.1)。
对于没有浴盆的淋浴器，是没有2区的，但1区被扩大为距固定装设在墙1或天花板上的出水口中心点120cm处的垂直面（见图701.2）。701.4安全防护
701.4.4保护措施：SELV和PELV特低电压701.414.1通则
在0区，1区和2区中，对所有的电气设备，都应采用下列措施作为直接接触防护：具有至少为IPXXB或IP2X防护等级的遮拦或外护物I或能耐受交流方均根值500V电压达1min的绝缘。附录B采用阻挡物和设置于伸臂范围之外701.B.2阻挡物
不允许采用阻挡物的措施作为育接接触防护。701.B.3设置于伸臂范围之外
不允许来用设置于伸曾范围之外的措施作为直接接触防护。701,415附加防护
701.415.1附加防护剩余电流保护器在装有浴盆或淋浴器的房间，应采用一个或多个具有额定的剩余动作电流不超过30mA的剩余电流保护器，对所有的回路提供保护。对下列回路，不要求使用剩余电滋保护器：-一来用“电气分隔”的保护措施，且一个回路只供给一个用电设备；采用\SELV或PEI.V\保护措施的回路。2
701.415.2附加防护：辅助保护等电位联结GB 16895.13—2012/IEC 60364-7-701:2006应设置按GB 16895.21一2U11中 415.2规定的局部的辅助保护等电位联结,在装有浴盆和/或淋浴器的房问内部，将保护导体与外露可导电部分和可接近的外界可导电部分相连接。辅助的等电位联结可被设置在装有浴盆或浴器的室内或室外，尽可能在靠近外界可导电部分进入这个房问的人口处联结。
这些局部的保护等电位联结导体的截面积，应符合GB16895.3—2004中514的规定。下列为可能出现的外界可导电部分的例子：供水系统的金属部分和排水系统的金属部分；加热系统的金属部分和空气调节系统的金属部分；一燃气系统的金属部分：
可接触的建筑物的金属部分。
采用塑料护套的金属管道，只耍在其所处的场所是不容易接近的，而H未被连接到并不是它们本身所连接的易于接近的可导电部分上，则不需要局部的辅助等电位联结。附录C电气装置只能在熟练的或受过培训的人员管理或监督下才能工作的保护措施701.C.1非导电场所
不允许采用“非导电场所”的措施作为间接接触防护。701.C.2采用不接地的局部的等电位联结保护不允许采用“不接地的等电位联结\作为问接接触防护。701.413保护措施：电气分隔
701.413.1通则
来用“电气分\的保护措施只应被用于；向一个用电设备供电的回路；或..-个单独的电源插座。
关于地面电加热系统，见701.753。701.5电气设备的选择和安装
701.512.2外界影响
安装的电气设备（见701.512.4和701.55)应至少具有如下的防护等级；在0区,IPX7;
—在1区，IPX4，
—在 2 区,IPX4。
符合IEC61558-2-5中的剃须刀电源器件，不需符合2区的要求。该区域不太可能受到淋浴器的直接喷淋。
容易遵受水喷淋的电气设备，例如，用作公共洗浴室清洁用的设备，应具有至少为IPX5的防护等级。
GB 16895.13-2012/IEC 60364-7-701:2006701.512.3板据外界影响对布线系统的防护下面的要求适用于：
a）向0区，1区和2区的电气设备供电的布线系统，而且安装在划分区域的墙上时，应安装在墙的表面，也可暗数在墙内其深度至少为5cm。1区的用电设备布线系统，安装方式应是：固定安装在裕盆上方的设备（例如，水加热器具），其线路穿过设备后面的墙，自上垂直向下或水平敷设：
设置在浴贫下面空间的设备，其线路穿过相邻的墙，自下垂直向上或水平敷设，1b）所有其他暗敷在0区、1区和2区的墙或隔墙部分的布线系统，包括它们的附件在内，其埋设的深度，自划分区域的墙或隔墙表面起至少为5cm。c）在a)或b)都不满足的情况下，则布线系统可按下列要求设置：一回路是采用SELV或PELV“电气分隔\的保护措施；或一按GB16895.21--2011中415.1规定，回路采用额定剩余动作电流不超过30mA的剩余电流保护器的附加保护，这样的回路应装有保护导体；或暗敷电或导体具有符合该回略保护导体要求的接地金属书套，或者，电缆或导体敷设在满足木标准保护导体要求的接地的导管、槽盒或管道中，或者来用绝缘的同芯金属结构电缆或导体；或
一具有机械防护的暗敷电缆或导体，例如，采用金属导管敷线，它有可能防止电缆被铁丁，螺丝、钻头及类似的物件穿透。
701.512.4根据外界影响确定开关设备，控制设备和附件的安装下面的开关设备和控制设备是允许在相关的区域内使用的。o区：
不允许使用。
一--按701.55的规定，允许在0区和1区中使用的用电设备的电源回路所用的接线盒和附件；标称电压不超过交流25V或直流60V的SELV或PELV作保护措施的回路的附件，包电源插座在内供电电源应设置在0区或1区之外。2区；
“…插座以外的附件；
SELV或PELV保护回路的附件，包括电源插座在内，供电电源应设置在0区和1区之外；一符合IEC61558-2-5中的剃须刀电源器件；--..-采用SEI.V或PEIV保护的用于信号和通讯设备的附件,包括电源插座在内开关设备，控制设条和附件的安装，仍需要满足701.512.3b)中保持墙壁厚度的要求。701.55用电设备
在0这，用电设备的安装应满足下列全条件：符合相关的产品标准，而且按照生产厂家使用和安装说明巾所适用的区域使用；固定的永久性的连接；
采用额定电压不超过交流12V或直流30V的SELV保护猎施，在1区，只能安装固定的永久性连接的用电没备应采用生产厂家使用和安装说明中适用于1区的设备。例如：
涡流设备：
淋浴泵；
GB16895.13-2012/IEC 60364-7-701:2006额定电压不超过交流25V或直流60V的SFI.V或PELV保护的设备，例如照明设备，-通风设备，
毛巾架；
电热水器：
--灯具。
701.753地面电加热系统
对于地面电加热系统，应只能根据相关产品标准装用加热电缆或根据相关产品标准装用加热薄膜，它们应具有金属护套或金属外护物，具有细密的金属网格。细密的金届网格、金属护套或金属外护物：都应与供电回路的保护导体连接。如采用SELV作为地面电加热系统的保护措施，则上述要求不是强制性的。
不允许对地面电加热系统采用“电气分隔”的保护措施。所有尺寸单位为厘米
1）例规图浴盆
2）项视图
图701.1装有浴盆或淋浴场所中各区域的范围GB 16895.13--2012/IEC 60364-7-701:2006晓小半径臣离
国定的隔培
3)顶视图(有固定隔墙和围绕隔墙的最小半径距离）图701.1（续）
1）侧视图
图 70t.2
所有尺寸单位为厘来
4)侧现图淋浴盆
所有尺寸单位为厘米
固定的隔培
仲培范围
一的半径
2）侧视图(有固定隔墙和隔墙以上最小半径距离）装有无淋浴盆或淋浴器的场所中区域0区和1区的范围120
区和区
GB16895.13--2012/IEC60364-7-701:2006所有尺寸单位为厘米
区和区
出水器不回位置的项视图
区和区
固定的隔墙
最小华径距离
4）有出水器的顶规图（有固定隔塘和围绕隔墙的最小半径距离）图701.2（续）
GB 16895,13—2012/1EC 60364-7-701:2006教考文献
L1」GB4076（所有部分）家用和类似用途电器的安全［2]EC60335-2-105
Household and similar electrical appliances-Part 2-105,Particularrequirements foi multifunrtional shower cabinets服权专有侵权必究
书号：155066：1-45508
GB 16895.13-2012
打印期：2012年12月18HF009A
定价：
