GB/T 5455-2014
基本信息
标准号： GB/T 5455-2014
中文名称：纺织品 燃烧性能 垂直方向 损毁长度阴燃和续燃时间的测定
标准类别：国家标准(GB)
标准状态：现行
出版语种：简体中文
下载格式：.rar .pdf
下载大小：2147KB
相关标签： 纺织品 燃烧 性能 垂直 方向 损毁 长度 时间 测定
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GB/T 5455-2014 纺织品 燃烧性能 垂直方向 损毁长度阴燃和续燃时间的测定
GB/T5455-2014
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容

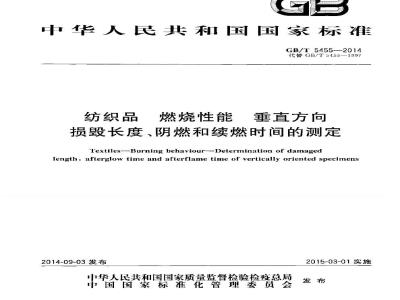

1CS59.080.30
中华人民共和国国家标准
GB/T5455—2014
代替GB/T5455—1997
纺织品
燃烧性能
垂直方向
损毁长度、阴燃和续燃时间的测定Textiles--Burning behaviour--Determination of damagedlength, afterglow time and afterflame time of vertically oriented specimens2014-09-03发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2015-03-01实施
本标准按照GB/T1.1-2009给出的规则起草。CB/T5455-2014
本标准代替GB/T5455—1997《纺织品燃烧性能试验垂直法》，与GB/T5455—1997相比，主要变化如下：
标准名称修改为《纺织品燃烧性能垂直方向损毁长度、阴燃和续燃时间的测定》；-修改了标准范围；
删除“续燃”和“防燃”两个术语，增加术语“点火时间”；修改原标准中的图1；
增加试样夹的示意图（见图2)；一删除原标准6.1.5控制部分；
修改了“气体”的描述（见6.1.4)；增加对重锤上挂钩的要求（见6.3)；增加烘箱和干燥器（见6.6和6.7)；修改了试样尺寸和数量（见7.1)；增加一种调湿条件以供选择（见7.3)；将原标准“试验步骤”中的8.1试验温湿度”作为单独一章（见第8章）；一保留原标准第8章“试验步骤”中的主要技术内容，对试验步骤进行了重新措述，同时增加一个可选的点火时间；
增加\损毁长度测量\示意图（见图4）；增加一种结果计算方式（见第10章）本标准由中国纺织工业联合会提出。本标推由全国纺织品标准化技术委员会基础标准分技术委员会（SAC/TC209/SC1)归口，本标准起草单位：中纺标(北京)检验认证中心有限公司、温州市大荣纺织仪器有限公司。本标准主要起草人：刘飞飞、徐路、章辉、陈建勇。本标准所代替标准的历次版本发布情况为：GB/T5455—1985.GB/T5455—1997.1
1范围
纺织品燃烧性能垂直方向
损毁长度、阴燃和续燃时间的测定本标准规定了垂直方向纺织品底边点火时燃烧性能的试验方法。本标准适用于各类织物及其制品。2规范性引用文件
GB/T5455—2014
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T6529纺织品调湿和试验用标准大气3术语和定义
下列术语和定义适用于本文件。3.1
续燃时间afterflametime
在规定的试验条件下，移开点火源后材料持续有焰燃烧的时间，以秒表示。[GB/T 3291.3,定义 2.145]
afterglow time
阴燃时间
在规定的试验条件下，当有焰燃烧终止后，或本为无焰燃烧者，移开点火源后，材料持续无焰燃烧的时间，以秒表示。
[GB/T3291.3,定义2.146]］
损毁长度damagedlength
在规定的试验条件下，在规定方向上材料损毁部分的最大长度，以厘米表示。[GB/T3291.3,定义2.157]
点火时间 flame upplication time点火源的火焰施加到试样上的时间。[GB/T8746,定义3.1]
4原理
用规定点火器产生的火焰，对垂直方向的试样底边中心点火，在规定的点火时间后，测量试样的续燃时间、阴燃时间及损毁长度。1
GB/T 5455—2014
5试验人员的健康和安全
纺织品的燃烧可能会产生影响操作人员健康的烟雾和有毒气体，试验人员需配戴防毒面罩。可将测试仪器安装在通风橱内，每次试验后应排除烟雾和烟尘，但在试样燃烧过程中要关闭通风系统，以免影响试验结果。
6设备和材料
6.1垂直燃烧试验仪
6.1.1垂直燃烧试验箱：由耐热及耐烟雾侵蚀的材料制成，箱内寸为（329士2)mm×（329土2)mm×(767士2)mm。箱的前部设有由耐热耐烟雾侵蚀的透明材料制作的观察门。箱顶有均匀排列的16个内径为12.5mm的排气孔，为防止箱外气流的影响，距箱顶外30mm处加装项板一块。箱两侧下部各开有6个内径为12.5mr的通风孔。箱顶有支架可承挂试样夹，试样夹侧面被试样夹固定装置闹定，使试样夹与前门垂直并位于试验箱中心，试样夹的底部位于点火器管口最高点之上17nm。箱底铺有耐热及耐腐蚀材料制成的板，长宽较箱底各小25mm，厚度约3mm。另在箱子中央放一块可承受熔滴或其他碎片的板或丝网，其最小尺寸为152mm×152mm×1.5mm。见图1。试样爽支架
焰高指示器
试样夹固定装置
通风孔
点火器
图1垂直燃烧试验箱
6.1.2试样夹：由两块厚2.0mm、长422mm、宽89mm的U形不锈钢板构成，其内框尺寸为356mmx51mm，见图2。试样固定于两板中间，两边用夹了夹紧。2
图2试样夹免费标准bzxz.net
GB/T5455—2014
单位为毫米
6.1.3点火器：管口内径为11mm，管头与垂线成25°角，见图3。点火器人口气体压力为17.2kPa土1.7kPa。可控制点火时间精确到0.05s。25
图3点火器
6.1.4气体：根据调湿条件（见7.3）选用气体，条件A选用工业用丙烷或丁烷或丙烧/丁烷混合气体：条件B选用纯度不低于97%甲烷。
6.2医用脱脂棉。
6.3重锤：每一重锤附以挂钩，挂钩由直径1.1mm，长度约76mm，在末端弯曲13mm成45°角的钢丝或不锈钢丝制成。共有5种不同质量的重锤（含挂钩），按照表1选择使用。表1织物单位面积质量与选用重锤质盘的关系织物单位面积质量
101以下
101～207以下
207~338以下
338～650以下
650及以上
重锤质最
GB/T5455—2014
6.4直尺：最小刻度不得大于1mm6.5密封容器。
6.6烘箱：应有通风和温控制，箱内温度为（105土3）℃。6.7干燥器，
6.8计时器：精确至0.1s。
7试样准备
7.1根据调湿条件（见7.3)准备试样：条件A：尺寸为300mm×89mm，经（纵）向取5块，纬（横）向取5，共10块试样。条件B：尺寸为300tmm×89mm，经（纵）向取3块，纬（横）向取2块，共5块试样。7.2取样位置：剪取试样时距离布边至少100rm，试样的两边分别与织物的经（纵）向和纬（横）向平行，试样表面应无沾污，无褶皱。经向试样不能取自同一经纱，纬向试样不能取自同一纬纱。如果测试制品，试样中可包含接缝或装饰物。7.3选用下列条件之一对试样进行调湿或十燥：条件A：试样放置在GB/T6529规定的标准大气条件下进行调，然后将调湿店的试样放人密封容器内。
条件B：将试样置于（105士3）℃的烘箱内干燥（30士2)min取出，放置在1燥器中冷却，冷却时间不少于30nin。
注：条件A和条件B所测结果不具可比性。8试验条件
在温度为10℃~～30%，相对湿度为30%~80%的大气环境中进行试验。9试验步骤
9.1关闭试验箱前门，打开气体供给阀，点着点火器，调节火焰高度，使其稳定达到（402）mIm。在开始第-次试验前，火焰应在此状态下稳定地燃烧至少1min，然后熄灭火焰。9.2将试样从密封容器或十燥器内取出，装入试样夹中，试样应尽可能地保持平整，试样的底边应与试样夹的底边相齐，试样夹的边缘使用足够数量的夹子夹紧，然后将安装好的试样夹上端承挂在支架上，赠面被试样夹固定装置固定，便试样夹垂直挂于试验箱中心。9.3关闭箱门，点差点火器，待火焰稳定后，移动火焰使试样底边正好处于火焰中点位置上方，点燃试样。此时距试样从密封容器或干燥器中取出的时间必须在1min以内。9.4火焰施加到试样上的时间即点火时间根据选用的调湿条件（见7.3确定，条件A为12s，条件B为35
9.5到点火时间后，将点火器移开并熄灭火焰，同时打开计时器，记录续燃时间和阴燃时间，精确至0.15.如果试样有烧通现象，进行记录9.6当试验熔融性纤维制成的织物时，如果被测试样在燃烧过程中有熔滴产生，则应在试验箱的箱底平铺上10mm厚的脱脂棉。观察熔融脱落物是否引起脱脂棉的燃烧或阴燃，并记录。9.7打开风扇，将试验中产生的烟气排出。9.8打开试验箱，取出试样，沿着试样长度方间上损毁面积内最高点折一条直线，然后在试样的下端侧，距其底边及侧边各约6mⅡ处，挂上选用的重锤，再用于缓缓提起试样下端的另一侧，让重锤悬空，4
GB/T 5455—2014
再放下，测量并记录试样撕裂的长度，即为损毁长度，精确至1mm。见图4。对燃烧时熔融又连接到一起的试样，测量损毁长度时应以熔融的最高点为准。89mm
一折线
握持住这个角缓、
慢地向上提起
损毁区域
重锤挂钩插入位置
图4损毁长度测量
9.9清除试验箱中碎片，关闭风扇，然后再测试下一个试样，10结果计算
根据调混条件（见7.3）计算结果：条件A：分别计算经（纵）向、纬（横)向5块试样的续燃时间、阴燃时间和损毁长度的平均值，结果精确至0.1s和1mm，
条件B：计算5块试样的续燃时间，阴燃时间和损毁长度的平均值，结果精确至0.1s和1mm。11试验报告
报告应包含下列内容：
试验是按本标准进行的。
样品的描述。
试样的调湿条件（条件A或条件B)。试验时的大气条件。
试验时选用的气体。
试样续燃时间、阴燃时间、损毁长度的实测值及其平均值。如果有试样烧通，说明未烧通试样f)
的续燃时间、阴燃时间，以及损毁长度的实测值和平均值，并注明有儿块试样烧通。g）
试样燃烧后特征，如炭化、熔融、收缩、卷曲等。燃烧时是否有滴落物，及是否引起脱脂棉燃烧或阴燃。h)
试验日期及试验人员。
任何偏离本标准的情况。
GB/T5455-2014
中华人民共和
国家标准
纺织品燃烧性能
垂直方向
损毁长度、阴燃和续燃时间的测定GB/T5155—2014
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址spc.net.cn
总编室：(010)64275323
发行中心：(010)51780235
读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
并本880×12301/16
2014年9月第版
印张0.75
字数12千字
2014年9月第一次印刷
号：155066·【49383定价16.00元如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：（010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
