ICS 71.120

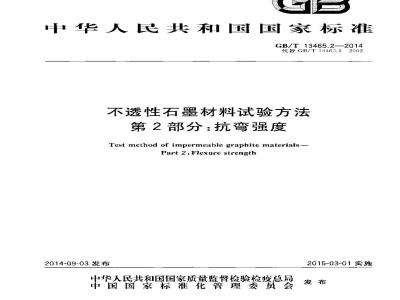

中华人民共和国国家标准
GB/T13465.2—2014
代GB/T13465.22C02
不透性石墨材料试验方法
第2部分：抗弯强度
Test method of impermeahle graphite materials-Part 2:Flexure strength
2014-09-03 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2015-03-01实施
GB/T13465《不透性石墨材料试验方法》分为10个部分：第1部分：力学性能试验方法总则：一第2部分：抗弯强度：
一第3部分：抗压强度；
一第4 部分：冲击强度；
\-一第5部分：酚醛粘接剂收缩率；—第6部分：石墨管水庄爆破：
一-第7部分：增重率和填孔率，一 第8部分：粘接剂粘接剪切强度;一第9部分：粘接剂粘接抗拉强度；—·第10部分：抗拉强度
本部分是GB/T13165的第2部分。本部分按照GB/T1.12009给出的规则起草，GB/T 13465.2—2014
本部分代替GB/T13455.2--20C2《不透性石器材料抗湾强度试验片汰》，与GB/T13465.22002
相比较，主要技术变化如下：
一增班了尺寸为（@35mm士0.1mm）×（2c0mm土0.1mm）的不透性石墨块材抗弯详。本部分由中国石油和化学业联合会提出。本部分由全国非金属化T设备标准化技术委员会(SA/TC【62)归口。本部分起草单位，天华化工机城及白动化研究设计院有限公司、南通场子江石墨设备有限公市商通晨光石股设备有限公司、南通京通石墨设备有限公司、南通星球石塑设备有限公司、江苏福华环境工程设备有限公司、泰安盛通化工设备有限公司。本部分主要起草人：周杰、侯一兵、陈洪林、蒋锦峰、陈汉明、张进尧、陈福华、张红。本部分所代替标推的历次版本发布情况为：GB/T 13165,21992,G3/T 13465.22002。1范围
不透性石墨材料试验方法
第2部分：抗弯强度
GB/T 13465.2—2014
GB/T13465的本部分规定了测定不透性石累材料抗弯强度时所用的试验装置、试样、试验程序和结果计算方法。
本部分适用丁不透性石累材料抗弯强度测定，2规范性引用文件
下列文件对下本文件的应用是必不可少的，凡是注H期的引用文件，仅注日期的版本适用于本文件。丸是不注日期的引用文件，其最新版求（包括所有的修改单）适用于本文件，GB/T13465.1不透性石墨材料试验方法第1部分：力学性能试验方法总则3术语和定义
GB/T13465.1界定的以及下列术讲和定义适用于本文件。3.1
抗弯强度flexure strength
把石试样放置在标准间支座上，在中间部位受载状态下，样品能承受的极限载荷值，4仪器、设备
仪器和设备应符合GB/T13455.1的有关规定。5试样
取样及试样制备按CB/T13465.1的有关规定5.2试样尺寸：
a）块材(Φ20mm=0.1mm）×(120mm±0.5mm）或(@35mml0.1mm）×(200mm±0.5mm）;h）石累管：直径、壁厚及偏差均产品规格规定，长度等于管外径的5倍加3Cmm；c）粘接剂浇件：（120mm±0.5mm）×（20mm±0.2mm）×（20mm上0.2tr.m）。5.3试样表面粗糙度Ra3.2μm
5.4每纠试样不少于5个。
6试验装置
试验装置
抗弯试验装置如图1。
GB/T 13465.2—2014
说明；
上压头+
试洋，
支座。
图1抗弯试验装置
6.1.1上压头宽度应大」或等-石累块材试样直径，1压头长度应不小于80mm，单位为室米
6.1.2不量管试栏试验用上压义（图2)，其半径R与石累管试样长径名义尺卡及编差相同，宽度6不小于15mm。
图2石墨管试验用上压头
6.2支座跨距
6.2.1块材支座跨距：支座跨距L分别为100mm0.5mm和175mml0.5mm。6.2.2石墨管支座跨距：支座跨距工等丁试样外径的5倍。6.2.3粘接剂浇铸件文座跨距：支座跨距1.为100mm士0.5I。7试验步骤
块材测量：沿试样轴而测3处，每处测互相垂直的直径各1次，取所得6个数据的算术平均值。7.1
7.2石墨管测量：
GB/T 13465.2-2014
a）外径测量：沿试样轴向测3处，每处测左相垂直的直径各1次,取所得6个数据的算术平均值；b）内径测量：测量试样内径两端管口处，每处测方相垂直的直径各1次，取所得4个数据的算术平均俏。
7.3粘接剂浇铸件测量：沿轴尚测量宽度和掌度各3次，分别取其算术平均值。7.4按要求调整好支座跨距，放好试样，且使压头，支座轴向皆重直于试样轴，7.5压头压在试样上，以5mm/mi1~10rzt/nin的加载速度均匀、无冲击地施加载荷.直至试样断裂，读取断裂负荷值。
8结果计算
8.1计算方法
8.1.1按式(1)计算墨块材抗弯强度c,单位为兆帕(MPa)。Q
式中：
P-—断裂负荷值，单位为牛频(N)：支座跨距.单位为米(mm);
试样直径，单位为毫米mm）。
8.1.2按式(2)计算石墨管抗弯强度,单位为兆帕(MPa)PLD
x(D-d*)
武中：
断裂负荷值,单位为牛顿(N);
支庞跨距单位为毫米（mm);
石累管外径，单位为毫米（mm）：石累管内径，单位为毫米（Im）按式(3)计算粘接剂浇铸件抗弯强度6，单位为兆忙(MPa）。T
式中：
断裂负荷值，单位为牛顿(N)；
支座跨，单位为毫米（mm）：
试样宽度，单位为毫米（mm）；试样厚度，单位为毫米（mm），8.2试验结果
试验结果处理接CB/T13465.1的有关规定9试验报告
试验报告内容按GB/T13155.1的有关规定。3PL
GB/T13465.2-2014
打印！「期，：2014年1:月111：F009A中华人民共和国
国家标雅
不透性石墨材料试验方法
第 2 部分;抗弯强度
GB/T13465.2—2014
因标准指版社出版发行
北京市树阳区和平里西街申2号（100029）北京市西城区三里河北街1号号(100C45)网: www,spc.net.cn
总编室：(U1)61275323发行中心：(010)51780235读督服务部：（01C)68523946
中两标准出版社秦皇岛印刷广印刷各地新华书店经销
开木 889×1230 1/16 邱张 0.5 字数 6 千孚2014年9月第～版2014年9月第
号：155066 -1-50:03定价14.00 元由本社发行中心调换免费标准bzxz.net
如有印装差错
版权专有侵权必究
举报电话：（010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
