GB/T 14645-2014
基本信息
标准号： GB/T 14645-2014
中文名称：纺织品 燃烧性能 45°方向损毁面积和接焰次数的测定
标准类别：国家标准(GB)
标准状态：现行
出版语种：简体中文
下载格式：.rar .pdf
下载大小：260KB
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GB/T 14645-2014 纺织品 燃烧性能 45°方向损毁面积和接焰次数的测定
GB/T14645-2014
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容

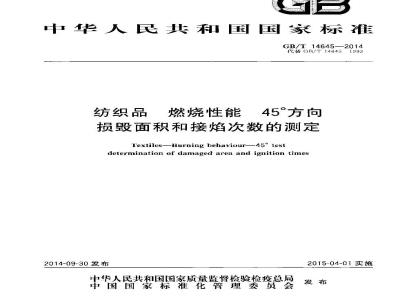

ICs 59.080.30
中华人民共和国国家标准
GB/T14645—2014
代替GR/T146451993
纺织品
燃烧性能
45°方向
损毁面积和接焰次数的测定
Textiles—Burning behaviour—45° lestdetermination of damaged area and ignition times2014-09-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标化管理委员会
2015-04-01实施
中华人民共利国
国家标雅
45\方向
纺织品燃烧性能
损毁面积和接焰次数的测定
GB/T 14645 -2C14
中国标准出版社出版发行
北京市朝阳父和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址spe.nel.cn
总编军：（10)54275323发行中心：（01C)51783235读者服务部：(010)68523946
中国标难出版社案皇岛印刷」印削各地新华书店经销
开本 88c×1230 1/16
2014年9月第一版
印张 0.75
字数 16 于字
2011年9月第--次印
-$5号：1550661-19760 定价
16. 00 元
由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：（010)68510107
本标准按照GB/T112009给出的规则起草。GB/F 14645—2014
本标准代替（GB/T14645—1903纺织织物燃烧性能
45方向损毁由积和接焰饮数测定》，与GB/T14645--1993相比，主婴变化如下：修改了原标准的范围；
增加了“点火时间”术语：bzxz.net
-修改了原标准燃烧试验箱的示意图（见图1)；一修改了原标推试样的小意图（见图2），增加了试样夹上部和下部2个示意图（见图3和图4）；-增加了B法的试样支承线圈测试示意图（见图6），修改了原标推的试验架（见图5)；-第了章“试样准备”中，增加了对纱线的取样说明；-将7.3中13法的调湿修改为先将试样安装在试样支承线圈中再进行调湿处理；将原标准试验步骤8.1.1和8.2.1的容单独列为第8章“试验条件”；一基本保留原标准第9章试验步骤中的主要技术内容，对试验步骤重新描述；-增加了“结果计算”一章。
本标雅出中国纺织工业联合会提出。本标准由全国纺织品标准化技术委员会基础标准分技术委员会(SAC/1C 203/SC:1)归口本标准起草单位：中纺标(北京)检验认证中心有限公司。本标准主要起草人：徐路，刘飞飞。本标准所代替标准的历次版本发布情况为：— GR/T 14645—1993。
1范围
纺织品燃烧性能45°方向
损毁面积和接焰次数的测定
GB/T 14645—2014
本标准规定了45方陶纺织品来用表面点火和底边点火测燃烧性能的两种方法，本标准A法追用于各类织物及其制品（A法点不若的厚型纺织品的测定参见附录A);B法适月于受热熔融的纱线和织物。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用于本文件，凡是不注甘期的引用文件，其最新版本包括所有的修改单适用于本文件，GB/T6529绗织品调和试验用标准人气3术语和定义
下列术语利定义适用于本文件。3.1
续燃时间 aficrflamc limc
在规定的试验条件下.移开点火源后材料持续有焰燃烧的时间，以秒表示，_GB/ 3291.31997,义 2.145J
阴燃时间 afterglow time
在规定的试验条件下，当有焰燃烧终止后，或本为无焰燃烧者，移下火源后，材料持续无焰燃烧的时，以秒表示
[GB/T3291.3·1997,定义2.146]3.3
损毁长度damaged length
在规定的试验条件下，在规方向上材料损毁部分的最人长度。以厘米表示。[GB/T 3291.3—1997,定义 2.157]3.4
损毁面积damaged area
在规定的试验条件下，材料国受热而造成的不可复原的损总面积。包括材料损失、收缩、软化、熔题、炭化、燃烧及热解等。以平方厘米表示。[(3/T 3291,3—1997.定义 2.156]3.5
点火时间flame application time点火源的火焰施加到试样上的时间。[GB/T 8746—2009,定义 3.1]
GB/T 14645—2014
接焰次数ignition times
在规定的试验条件下，试群燃烧90 mm 的距离需要接触火焰的次数，4原理
A法：用规定燃烧器产生的火焰，对45\方间的试样表面点火，测量规定点火时间后，试样的续燃时间、阴燃时间、损毁长度和损毁面积！。B法：用规定燃烧器产生的火焰，对45°方问的试样底边点火，测量接焰次数，5试验人员的健康和安全
纺织品的燃烧可能会产升影响操作人员健康的烟雾和有毒气体，试验人员需配戴防萨面罩。可将测试仪器安装在通风橱内，每次试验后应抑除烟雾和烟尘，但在试样燃烧过程中要关闭风系统，以影响试验结果。
6设备和材料
6.1燃烧试验仪
6.1.1燃烧试验箱：由耐热及耐烟雾侵蚀的材料制成，箱前部设有由耐热透明材料制作的观察门,箱内能固定放置试样夹持器，使试样夹持器成45°。见图1。单位为著米
燃烧试验箱
GB/T 14645—2014
6.1.2试样夹持器：A法试样来持器，由两块厚2.CImm、长490mm.宽230mm的不锈钢框架组成-其内框尺寸为250mm×150mm。见图2~-图1。B法试样央持器即试样承线圈（见图5），是击直径为0,5 mm硬质不锈钢丝,绕制成的内径为10 mm,线与线间距为2 mm、长150 mm的线圈，图 6为试样支承线测试示意图
单位为毫米
图2试样夹
单价为毫米
图3试样夹上部
GB/T 14645--2014
安斐带针方辖
接焙点火器
微型点火器
图4试样夹下部
安装带针方脖
线盘支持样
线匿支持架
试样支承越圈
试样文承线圈
接焰点火器
微型点火器
图5试样架
单位为毫米
尊位为毫米
菌支架
线图支持资
按焰点火器
微型点火器
螺施式既察
试拦支承线圈
通风剂
图6试样支承线图测试示意图
6.1.3燃烧器：无空气进口，见图7。8
图7燃烧器
6.1.4燃烧器计时装置：用来控制和测量点火时间，精确至0.156.1.5气体：工业用丙烷或丁烷气体。6.1.,6计时器:精确至 C.1 s。
6.2烘箱：应有通风和恒温控制，箱内温度为（105士3)℃GB/T14645—2014
单位为密米
单位为毫米
GB/T14645—2014
6.3密封容器。
6.4+燥器。
6.5肖尺；最小刻刘度不得人于lmm。6,6 求积仪:分辨率不低下0.1 cm,7试样准备
7.1试样尺寸
剪取试样时距离布边至少100m，A法：就样尺寸为330mm×230 mm，长度方向与织物的经(纵)向或纬（横)向平行。B法：试样长度为1con1m，质量约为1，长度方间与织物的经（纵)向或纬(横)阿平行。对于纱线,取束长度为[C rim，量约为1g作为一个试样。7.2试样数量
A法：每一样品，经纬(织)向各取3块，若织物正反面不同,需另取一组试样,分别对两面试验。B法：每一样品，经纬(纵横)间各取5头，纱线祥品取5束，7.3调湿或干燥
根据需要选用下刻条件乏一对设释班行调凝或干燥：）将试摔放置在GB/T5529规定的标人气条件下进行调湿，然后将调湿后的试样效人密封容器内；
将试样置于（105土3)℃的烘箱内干爆至少（60土2)Imin,取出后放置在干燥器中至少冷却b)
对于13法，先将试栏卷成圆筒状塞入试样支承线圈中后再调湿或下燥，8试验条件
在温度为10\C~3℃℃、相对湿度为15%~80%的大气环境中进行试验。9试验步骤
9.1.1关闭试验箱前门，打开气体供给阀，点着燃烧器，调节火熔高度，使其稳定达到（45士2）mml。在无始第一次试验前，火焰成在此状态下稳定地燃烧至少2 mil,然后熄灭火熔。9.1.2将试样从密封容器或干燥器内取出装人试样夹中，待测试的一面朝向试样夹下部，并用固定针固定试样，使试样平整不松弛，9.1.3将试样夹45放置在燃烧试验籍中，燃烧器项端与试样表面距离为45mm，9.1.4点着燃烧器，使试样丧面与火熔接触，点火时闻为30s。试样从密封容器或F燥器中取出至点火应在1min以内完成。
9.1.5观察和测定续燃时间和阴燃时问，精确载0.1s。9.1.6打开风扇，将试验中产生的烟气排出。9.1.7打开试验箱，取出试样，用求积仪测定损毁面积，测量损毁长度。当燃烧引起布间不平整时，先用复写纸将损段面积复写在纸上，再用求积仪测量。对于脆损边界不清渐的试样，撕剥边界后测量。9.1.8清除试验箱中碎片，关闭风扇，再测试下一个试样9.2H法
CB/T 14645—2014
9.2.1点着燃烧器.调节火焰高度，使其稳定达到（15二2)m，在开始第一次试验前，火焰应在此状态下稳定地燃烧至少2in,然后熄灭火焰。9.2.2将试样支承线圈从密封容器或干爆器内出，45\方问放在线圈支持架上，并调节试样最下端与火焰顶端接触（见图6），
9.2.3对试样点火，当试样熔融、燃烧停止时，新调节试架：使残存的试样最下端与火熔接触.反复进行这一操作，直到试样熔融燃烧90 mm的距离为止。9.2.4记录试样熔融燃烧90mm距离所需接触火焰的次数，当试样在接近9Cmm处再次点火时，莉继续燃烧超过90mm，此次的燃烧不记录到接焙次数中。9.2.5打开风扇，将试验中产生的气排出。9.2.6打开试验箱，去除残留物，测试下一个试样。10结果计算
A法：分别让算经纬陶试样续燃时间、阴燃时间、损毁长度和损毁面积的平均值，结果精确至0.1s，l mm和l cm.
B法：分别计算经纬(纵横)向试样或纱线试样接焰次数的平均值，结果取整数。11试验报告
报告应包括下列内容：
）试验是按本标准进行的；
b）样品描述；
c）试样调湿条件；
d）试验时的环境湿度；
试验方法(A法或1法)：
试验时选用的气体；
g）A法分别列出经纬（纵横）向3块试样续燃时间、阴燃时间.损毁长度和损毁面积的实测值及其平均值；B法分别列出经纬向(纵横向)5块试样接焰次数的实测值及其平均值；h）燃烧特征，如炭化、熔融、收缩、卷曲等：i
试验日期及人员；
任何偏离本标准的情况，
GB/T 14645—2014
附录A
（资料性附录）
厚型纺织品燃烧性能测定—45°法4.1本方法适用于采用本标中的A法点不着的厚型纺织品，A,2本方法中燃烧器采用大喷嘴的默克尔燃烧器，见图A.1。火焰高度为（65=2)mm，燃烧器项端与试表面距离为65mm.点火时间为120 s。其他部分均按照本标准中的A法。单位为毫米
默克尔燃烧器
版权专有慢权必究
书号：155066149760
GB/T 14645-2014
打印：1期：2014年11月1111F009元价：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国国家标准
GB/T14645—2014
代替GR/T146451993
纺织品
燃烧性能
45°方向
损毁面积和接焰次数的测定
Textiles—Burning behaviour—45° lestdetermination of damaged area and ignition times2014-09-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标化管理委员会
2015-04-01实施
中华人民共利国
国家标雅
45\方向
纺织品燃烧性能
损毁面积和接焰次数的测定
GB/T 14645 -2C14
中国标准出版社出版发行
北京市朝阳父和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址spe.nel.cn
总编军：（10)54275323发行中心：（01C)51783235读者服务部：(010)68523946
中国标难出版社案皇岛印刷」印削各地新华书店经销
开本 88c×1230 1/16
2014年9月第一版
印张 0.75
字数 16 于字
2011年9月第--次印
-$5号：1550661-19760 定价
16. 00 元
由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：（010)68510107
本标准按照GB/T112009给出的规则起草。GB/F 14645—2014
本标准代替（GB/T14645—1903纺织织物燃烧性能
45方向损毁由积和接焰饮数测定》，与GB/T14645--1993相比，主婴变化如下：修改了原标准的范围；
增加了“点火时间”术语：bzxz.net
-修改了原标准燃烧试验箱的示意图（见图1)；一修改了原标推试样的小意图（见图2），增加了试样夹上部和下部2个示意图（见图3和图4）；-增加了B法的试样支承线圈测试示意图（见图6），修改了原标推的试验架（见图5)；-第了章“试样准备”中，增加了对纱线的取样说明；-将7.3中13法的调湿修改为先将试样安装在试样支承线圈中再进行调湿处理；将原标准试验步骤8.1.1和8.2.1的容单独列为第8章“试验条件”；一基本保留原标准第9章试验步骤中的主要技术内容，对试验步骤重新描述；-增加了“结果计算”一章。
本标雅出中国纺织工业联合会提出。本标准由全国纺织品标准化技术委员会基础标准分技术委员会(SAC/1C 203/SC:1)归口本标准起草单位：中纺标(北京)检验认证中心有限公司。本标准主要起草人：徐路，刘飞飞。本标准所代替标准的历次版本发布情况为：— GR/T 14645—1993。
1范围
纺织品燃烧性能45°方向
损毁面积和接焰次数的测定
GB/T 14645—2014
本标准规定了45方陶纺织品来用表面点火和底边点火测燃烧性能的两种方法，本标准A法追用于各类织物及其制品（A法点不若的厚型纺织品的测定参见附录A);B法适月于受热熔融的纱线和织物。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用于本文件，凡是不注甘期的引用文件，其最新版本包括所有的修改单适用于本文件，GB/T6529绗织品调和试验用标准人气3术语和定义
下列术语利定义适用于本文件。3.1
续燃时间 aficrflamc limc
在规定的试验条件下.移开点火源后材料持续有焰燃烧的时间，以秒表示，_GB/ 3291.31997,义 2.145J
阴燃时间 afterglow time
在规定的试验条件下，当有焰燃烧终止后，或本为无焰燃烧者，移下火源后，材料持续无焰燃烧的时，以秒表示
[GB/T3291.3·1997,定义2.146]3.3
损毁长度damaged length
在规定的试验条件下，在规方向上材料损毁部分的最人长度。以厘米表示。[GB/T 3291.3—1997,定义 2.157]3.4
损毁面积damaged area
在规定的试验条件下，材料国受热而造成的不可复原的损总面积。包括材料损失、收缩、软化、熔题、炭化、燃烧及热解等。以平方厘米表示。[(3/T 3291,3—1997.定义 2.156]3.5
点火时间flame application time点火源的火焰施加到试样上的时间。[GB/T 8746—2009,定义 3.1]
GB/T 14645—2014
接焰次数ignition times
在规定的试验条件下，试群燃烧90 mm 的距离需要接触火焰的次数，4原理
A法：用规定燃烧器产生的火焰，对45\方间的试样表面点火，测量规定点火时间后，试样的续燃时间、阴燃时间、损毁长度和损毁面积！。B法：用规定燃烧器产生的火焰，对45°方问的试样底边点火，测量接焰次数，5试验人员的健康和安全
纺织品的燃烧可能会产升影响操作人员健康的烟雾和有毒气体，试验人员需配戴防萨面罩。可将测试仪器安装在通风橱内，每次试验后应抑除烟雾和烟尘，但在试样燃烧过程中要关闭风系统，以影响试验结果。
6设备和材料
6.1燃烧试验仪
6.1.1燃烧试验箱：由耐热及耐烟雾侵蚀的材料制成，箱前部设有由耐热透明材料制作的观察门,箱内能固定放置试样夹持器，使试样夹持器成45°。见图1。单位为著米
燃烧试验箱
GB/T 14645—2014
6.1.2试样夹持器：A法试样来持器，由两块厚2.CImm、长490mm.宽230mm的不锈钢框架组成-其内框尺寸为250mm×150mm。见图2~-图1。B法试样央持器即试样承线圈（见图5），是击直径为0,5 mm硬质不锈钢丝,绕制成的内径为10 mm,线与线间距为2 mm、长150 mm的线圈，图 6为试样支承线测试示意图
单位为毫米
图2试样夹
单价为毫米
图3试样夹上部
GB/T 14645--2014
安斐带针方辖
接焙点火器
微型点火器
图4试样夹下部
安装带针方脖
线盘支持样
线匿支持架
试样支承越圈
试样文承线圈
接焰点火器
微型点火器
图5试样架
单位为毫米
尊位为毫米
菌支架
线图支持资
按焰点火器
微型点火器
螺施式既察
试拦支承线圈
通风剂
图6试样支承线图测试示意图
6.1.3燃烧器：无空气进口，见图7。8
图7燃烧器
6.1.4燃烧器计时装置：用来控制和测量点火时间，精确至0.156.1.5气体：工业用丙烷或丁烷气体。6.1.,6计时器:精确至 C.1 s。
6.2烘箱：应有通风和恒温控制，箱内温度为（105士3)℃GB/T14645—2014
单位为密米
单位为毫米
GB/T14645—2014
6.3密封容器。
6.4+燥器。
6.5肖尺；最小刻刘度不得人于lmm。6,6 求积仪:分辨率不低下0.1 cm,7试样准备
7.1试样尺寸
剪取试样时距离布边至少100m，A法：就样尺寸为330mm×230 mm，长度方向与织物的经(纵)向或纬（横)向平行。B法：试样长度为1con1m，质量约为1，长度方间与织物的经（纵)向或纬(横)阿平行。对于纱线,取束长度为[C rim，量约为1g作为一个试样。7.2试样数量
A法：每一样品，经纬(织)向各取3块，若织物正反面不同,需另取一组试样,分别对两面试验。B法：每一样品，经纬(纵横)间各取5头，纱线祥品取5束，7.3调湿或干燥
根据需要选用下刻条件乏一对设释班行调凝或干燥：）将试摔放置在GB/T5529规定的标人气条件下进行调湿，然后将调湿后的试样效人密封容器内；
将试样置于（105土3)℃的烘箱内干爆至少（60土2)Imin,取出后放置在干燥器中至少冷却b)
对于13法，先将试栏卷成圆筒状塞入试样支承线圈中后再调湿或下燥，8试验条件
在温度为10\C~3℃℃、相对湿度为15%~80%的大气环境中进行试验。9试验步骤
9.1.1关闭试验箱前门，打开气体供给阀，点着燃烧器，调节火熔高度，使其稳定达到（45士2）mml。在无始第一次试验前，火焰成在此状态下稳定地燃烧至少2 mil,然后熄灭火熔。9.1.2将试样从密封容器或干燥器内取出装人试样夹中，待测试的一面朝向试样夹下部，并用固定针固定试样，使试样平整不松弛，9.1.3将试样夹45放置在燃烧试验籍中，燃烧器项端与试样表面距离为45mm，9.1.4点着燃烧器，使试样丧面与火熔接触，点火时闻为30s。试样从密封容器或F燥器中取出至点火应在1min以内完成。
9.1.5观察和测定续燃时间和阴燃时问，精确载0.1s。9.1.6打开风扇，将试验中产生的烟气排出。9.1.7打开试验箱，取出试样，用求积仪测定损毁面积，测量损毁长度。当燃烧引起布间不平整时，先用复写纸将损段面积复写在纸上，再用求积仪测量。对于脆损边界不清渐的试样，撕剥边界后测量。9.1.8清除试验箱中碎片，关闭风扇，再测试下一个试样9.2H法
CB/T 14645—2014
9.2.1点着燃烧器.调节火焰高度，使其稳定达到（15二2)m，在开始第一次试验前，火焰应在此状态下稳定地燃烧至少2in,然后熄灭火焰。9.2.2将试样支承线圈从密封容器或干爆器内出，45\方问放在线圈支持架上，并调节试样最下端与火焰顶端接触（见图6），
9.2.3对试样点火，当试样熔融、燃烧停止时，新调节试架：使残存的试样最下端与火熔接触.反复进行这一操作，直到试样熔融燃烧90 mm的距离为止。9.2.4记录试样熔融燃烧90mm距离所需接触火焰的次数，当试样在接近9Cmm处再次点火时，莉继续燃烧超过90mm，此次的燃烧不记录到接焙次数中。9.2.5打开风扇，将试验中产生的气排出。9.2.6打开试验箱，去除残留物，测试下一个试样。10结果计算
A法：分别让算经纬陶试样续燃时间、阴燃时间、损毁长度和损毁面积的平均值，结果精确至0.1s，l mm和l cm.
B法：分别计算经纬(纵横)向试样或纱线试样接焰次数的平均值，结果取整数。11试验报告
报告应包括下列内容：
）试验是按本标准进行的；
b）样品描述；
c）试样调湿条件；
d）试验时的环境湿度；
试验方法(A法或1法)：
试验时选用的气体；
g）A法分别列出经纬（纵横）向3块试样续燃时间、阴燃时间.损毁长度和损毁面积的实测值及其平均值；B法分别列出经纬向(纵横向)5块试样接焰次数的实测值及其平均值；h）燃烧特征，如炭化、熔融、收缩、卷曲等：i
试验日期及人员；
任何偏离本标准的情况，
GB/T 14645—2014
附录A
（资料性附录）
厚型纺织品燃烧性能测定—45°法4.1本方法适用于采用本标中的A法点不着的厚型纺织品，A,2本方法中燃烧器采用大喷嘴的默克尔燃烧器，见图A.1。火焰高度为（65=2)mm，燃烧器项端与试表面距离为65mm.点火时间为120 s。其他部分均按照本标准中的A法。单位为毫米
默克尔燃烧器
版权专有慢权必究
书号：155066149760
GB/T 14645-2014
打印：1期：2014年11月1111F009元价：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
