GB/T 30790.2-2014
基本信息
标准号： GB/T 30790.2-2014
中文名称：色漆和清漆 防护涂料体系对钢结构的防腐蚀保护 第2部分 环境分类
标准类别：国家标准(GB)
标准状态：现行
出版语种：简体中文
下载格式：.rar .pdf
下载大小：878KB
相关标签： 色漆 清漆 防护 涂料 体系 钢结构 防腐蚀 保护 环境 分类
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GB/T 30790.2-2014 色漆和清漆 防护涂料体系对钢结构的防腐蚀保护 第2部分 环境分类
GB/T30790.2-2014
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容
ICS 87.020

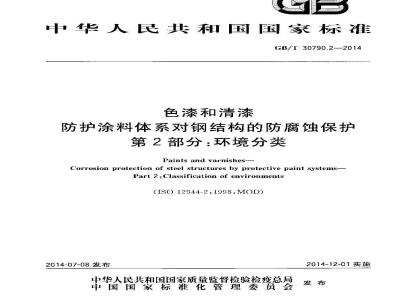

中华人民共和国国家标准
GB/T30790.2—2014
色漆和清漆
防护涂料体系对钢结构的防腐蚀保护第2部分：环境分类
Paints and varnishes-
Corrosion protection of steel structures by protective paint systems-Part 2:Classification of environmenls(ISO12944-2:1998,MOD）
2014-07-08 发布
中华人民正和国家质量监督检验检疫总局中国国家标准化管理委员会
2014-12-01实施
GB/T30790.2—2014
规范性引用文件
3术语和定义
1大气、水和土壤引起的腐蚀应力…5环境分类
附录A（资料性附录）气候条件
附录3（资料性附录）
附录℃（资料性附录）
参考文献
特殊情况
本部分与ISO12944-2:1998的技术性差异及其原因10
GB/T 30790.2—2014
GB/T30790《色漆和清漆防扩涂料体系对钢结构的防腐蚀保扩》分为八个部分：第1部分：总则；
—第2部分：环境分类；
第3部分：设计依据；
第4部分：表面类型和表面处理；—一-第5部分：防护涂料体系，第6部分：实验室性能测试方法；一一第7部分：涂装的实施和管理；一第8部分：新建和维护技术规格书的制定，本部分为GB/T30790的第2部分。本部分按照GB/T1,1--2009给山的规则起草。本部分用重新起草法修改采用IS012944-2：1998《色漆和清漆防扩涂料体系对钢结构的防腐蚀保护第2部分：环境分类》。
本部分与IS012911-2：1998相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线（)进行了标示，附录C中给出了相应技术性差异及其原因的一览表：本部分出中菌有油和化学「业联合会提出。本部分由全国涂料和颜料标准化技术委员会(SAC/TC5)归口本部公起草单位：中海油常州涂料化工研究院，阿克苏诺贝尔防护涂料(苏州)有限公司，北京红狮漆业有限公司、佐教涂料（张家港）有限公司、渐江鱼童新材料股份有限公司，赫普（中国）有限公可、中远关西涂料化工有限公司、渐江飞鲸漆业有限公司北京航材H慕新材料技术工程股份有限公司，山东奔腾漆业有限公司、治建新材料股份有限公司、深划广田装饰集团股份有限公司，本部分主要起草人：黄宁、刘进伟、李运德、刘新、杨亚良、王海礁、刘会成、严杰、师华、土辉、史优良、李少强，
1范围
色漆和清漆下载标准就来标准下载网
防护涂料体系对钢结构的防腐蚀保护第2部分：环境分类
GB/T 30790.2-2014
1.1GB/T30790的本部分论述了钢结构暴露的主要环境的分类以及这些环境的腐蚀性。包括：.一一根据标难试样的质量损失（或厚度损失）定义了人气腐蚀性等级，描述了钢结构暴露的典型台然大气环境，对腐蚀性的评价给出了建议；描述了钢结构浸在水中或在士壤中的不同环境等级：给出了-些特殊腐蚀应力方面的信息，这些腐蚀应方可能引起腐蚀速率显著增训或者对防护涂料体系性能会提出更高的要求，与特定环境或腐蚀性等级相关的腐蚀成力是决定选择何种防护涂料体系的基本参数。1.2本部分不涉及那此特殊大气（例如，在化工和冶炼厂内部及周围的人气）纽成的环境分类，2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注期的引用文件：仅注月期的版本适用于本文件。凡是不注日期的引用文件.其最新版本(包括所有的修改单)适用于本文件，GB/T19292.1金属和合金的腐蚀大气腐蚀性分类（GB/T19292.1—2003.ISO9223：1992.IDT)
GB/T19292.4金属和合金的腐蚀人气腐蚀性用于评估腐蚀性的标准试样的腐蚀速率的测定(GB/T 19292.4—2003,ISO 9226:1992.IDT)GB/T 30790.1 色漆和清漆防护涂料体系对钢结构的防腐蚀保护第1部分：总则(GB/T 30790.12014,ISO 12941-1:1998.M0D)EN 12501-1金属材料的防腐蚀保护上中腐蚀可能性第 1 部分：总则(Pro1ection o[metallic materials against corrosion Corrosion likclihcod in soil-Part 1:General)3术语和定义
GB/T 30790.1界定的以及下列术语和定义适用于本文件。注：-些术语和定义取自G/T 10123—2001。3.1
腐蚀性corrosivity
给定的腐蚀体系内，环境引起腐蚀的能方。[GB/T 10123-- 2001,定义 2.16_3.2
腐蚀应力corrosion stresses
促进腐蚀的环境因素。
GB/T 30790.22014
腐蚀体系corrosion system
由一种或多种金属和所有影响腐蚀的环境因素所组成的体系，[GB/I 101232001,定义 2.4]
气候climate
通过长期的气象参数记录统计而确定的某个地方或地区的气状况。3.5
大气atmusphere
环绕在某·特定月标周围的气体、气溶胶和颗粒物的混合物。3.6
大气腐蚀atmospheric corrosion环境温度下，以地球大气作为腐蚀环境的腐蚀。[G13/T101232001,定义3.4]
大气类型lype of atmasphere
以存在的腐蚀介质和其浓度为基础，对大气的特性描述。注：主要的腐蚀介是气体(允其尽一氧化硫)和盐类(尤其是氯化物和/或硫酸盐)。3.7.1
乡村大气 rural atmospherc
在乡村和小城镇上的大气，没有严重的一氛化硫和/或氯化物之类腐蚀介质污染。3.7.2
城市大气urbanatmosphere
没有重工业的人口密集地区的污染大气。这类人气含有中等浓度的污染物质，例如，含一氧化硫和/或氯化物类，
工业大气industrial atmsphere含有来自本地或区域性的工业排放的腐蚀性污染物（主要是一氧化硫)的大气。3.7.4
海洋大气marine atmosphere
海上和近海的大气。
注：海洋大气会向内陆扩履一定距离，最决于地形和土导风向。海洋火气被海水盐雾（主婴是氯化物）严重污染。3.8
局部环境local environmont
一个结构的组成部件所处周围的人气状况。注这些条件决定了腐蚀性等级，包含了气象和污染参数3.9
微环境micro-environment
在一个结构的组成部件和周围物质之间界面的环境，微环境是评价腐蚀应力的决定性因素之一。3.10
潮湿时间timeof wetness
金属表面被能引起大气腐蚀的一层电解质液膜覆盖的时间。潮湿时间的指导值可以通过温度和相对湿度计算，将相对湿度80%以上，同时温度在0℃以上的时间相加即可得出。2
4大气、水和土壤引起的蚀应力
4.1大气腐蚀
GB/T 30790.2—2014
大气腐蚀是在金属表面上的层潮气膜内发乍的过程，这层潮气膜可能非常薄，以至于肉眼看不到。
下面的因素将提高腐蚀速率：
—-一相对湿度的增加；
凝露的出现(当表面温度等于或低于露点时）；大气污染物总量的增加(腐蚀性污染物与钢铁发生反应，并且可能在装询形破沉积物），经验表明,如果相对湿度高下80%并Ⅱ温度高于0℃时,很可能会发生严重的腐蚀：然而.如果存在污染物和/或吸湿盐类时.在较低的湿度时也会发牛腐蚀让界上某个特定地区的人气湿度和空气温度敢决子那个地区的气候条件。附录A简要地描述广一些最重要的气候类型。
一个结构的组成部件所处的位置也会影响腐蚀。当结构暴露于露天时，气候参数如雨水，阳光和以气体或气溶胶形式存在的污染物等都会影响腐蚀，迹盖后，气候的影响会减小。在室内，人气污染物的作用降低了，但是因通风差，混度高或凝露也可能会引起局部的高腐蚀速率。为了评价腐蚀应力·必须对局部环境和微坏环境进行评估。确认为微环境的实例有桥梁的下方（尤其是在水的上方）、室内游泳池的屋顶、建筑物的向阳面和背阴面。4,2水和土壤中的腐蚀
当考虑部分浸在水中或部分埋在壤中的那些结构时，要特别小心。凶为在这样的条件下，腐蚀通常仅局限在结构的个小区域，在那里的腐蚀速率很高，尽管不推荐使用暴露的测试方法来评价水或七壤环境中的腐蚀性，但还是可以描述不同的浸在水中/埋在十壤中的情况。4.2.1浸在水中的结构
水的类（淡水、微咸水或咸水)对钢的腐蚀有着严重的影响。腐蚀性也受水中的含氧量，溶解物的类型和数量以及水温的影响，动物或植物生长也能加速腐蚀。可以定义浸在水巾的三种不同的区域—水下区是长期浸没在水中的区域；中间区(水位动区)是由于自然或人为作用水面发生变化的区域。由于水和大气的共同影响引起腐蚀的增大；
一浪溅区是由波浪和飞溅作用溅凝的区域，波浪和飞溅作用会产生非常高的腐蚀应力，尤其是在海水的作用下。
4.2.2埋在土壤中的结构
土壤中的腐蚀不仅取决于土壤中矿物质的含量利这些矿物质本身的特性，也取决于土壤中存在的有机质、含水量和含氛量。十壤的腐蚀性受透气程度的影响很大，含氧量会变化并且会形成腐蚀电池：当主要的钢结构，例如，管道，隧道.槽罐装置等通过不同类型、不同含氧量、不同地下水位等的土壤时，由于腐蚀电池的形成面增加了局部腐蚀（点蚀）发生的可能性。更多细节见 EN12501-1.
本部分中，没有将不同类型的土壤和十壤参数的差异作为分类准则。3
GB/T 30790.2—2014
4.3特殊情况
在选择一种防护涂料体系时，也要考虑结构受到的特殊的应方和结构所处的特殊位置。在第5的体系分类中，未将结构的设计和使用可能导致腐蚀应力的情况考虑在内，附录B列出了这些特殊情沉的示例。
5环境分类
5.1大气腐蚀性等级
5.1.1将人气环境分成六种大气腐蚀性等级：C1:很低；
C2:低；
C3.中等；
-C5I很高（T业）；
C5-M：很高（海洋）
5.1.2为广确定腐蚀性等级，强烈建议采用标准试样的暴露试验。表1根据低碳钢和/或锌制成的标准试样在暴露第一年后的质量或厚度损失对腐蚀性等级进行了定义。关于标准试样及标准试样在暴露前、后的处现，见GB/T19292.4。以较短的不足年的暴露时前或者较长的超过一年的暴露时间的质量或厚度损失数据延长或缩短到暴露一年来推断，得出的数是不可靠的，因此是不允许的。以钢和锌试样的质量或厚度损失划分腐蚀性等级：有时可能得出不同的结果。在这种情况下，应将其归为腐蚀性较高的等级。
如果不能把标准试样放在所考虑的实际环境中进行暴露，可简单地从表1列的关于典型环境的示例来考虑评价腐蚀性等级。列举的尔例仪供参考，偶尔还可能会让人误解。只有对质量或厚度损失进行实际测量才能确定止确的等级。注：腐蚀性等级也可以通过下列环境因素的综合作用来钻算潮混时问，二氧化硫的年平均浓度种氯化物的争平均沉降量（GB/T19292.1)。
表1大气腐蚀性等级和典型环境示例单位面积质量损失/厚度损失
(经过第年暴露后）
腐蚀性等级
低碳钢
质盛失
10月≤200
厚度摄失
1.3 H岁25
质量损失
>0.7H≤5
厚度损失
>0.1 H≤0.7
温和气候下典型的环境示例
（仅供参考）
低污染水平的
清活大气环境下的
保温建筑物，例如；
办公室、商店、学
校、旅馆
可能发生凝露的不
大气，大多数！保温建筑物，例如：乡村地区
仓库、体育馆
腐蚀性等级
(工业)
(海洋）
表1(续）
单位而积质量揽失/厚度损失
(经过第一年暴露后)
底炭钢
质臣损失
厚度损失
200 A490 1
25且50
>400 ≤650
2-650
>80 H≤200
所量损失
2>5月且15
>15 H30
>30且≤60
230且60
厚度损失
0.7 H≤2.1
2.1 且4.2
24.2 H≤8,4
1.2 月≤8.1
注 1：用于离蚀性等级的损失值与 CB/T 19292,1—2003 中给出的一致。GB/T 30790.2—2014
温和气候下巢型的环境示例
(仪供参考）
城市和工业大
气，中度二氧
化硫污染，低
盐度的沿海
工业区和中盐
度的沿海地区
高显度和侵蚀
性大气的工
高盐度的沿海
和海上区域
高湿度和存在一定
空气污染的生产场
所,例如：食昂加工
」、洗衣房、酿酒
」、牛奶场
化工」、游泳泄、沿
海脏舶和造船」
凝解和高污染持线
存在的建筑物或
凝露和高污柒持续
存在的建筑物或
注2：在炎热，潮湿的沿海区威，质量或厚度损失值有可能超过C5M等级的范围，因此为这些区域使用的结构选择涂料防护体系时必须采取特别的颁防措施。5.2水和土壤的分类
对于浸在水中或埋在上壤中的结构，实质上腐蚀通常是局部的，因此很难定义腐蚀性等级，尽管如此,本部分的目的是要对各种环境都给出等级,表2列出「三种不同的环境和它们的表示衍号：更多的细节见4.2.
注：在许多这样的情况下，应切记采用阴极保护。表 2 水和土壤的等级
咸水或微威水
环境和结构的示例
流设施、水力发电站
港门地区的构筑物，例如：闸门、锁轻、防被堤;上构筑物埋在地下的储、钢桩、钢管
GB/T 30790.2—2014
附录A
（资料性附录）
气候条件
通常,根据气候类型只能得出可能发生的腐蚀性变化过程的一般性结论，在寒冷或于燥的气候条件下的腐蚀速率比温和气候条件下的低，尽管存在相当大的地域差异，们在炎热、潮湿气候和海洋性气候条件下的腐蚀速率是最高的。主要关注的是结构暴露于高湿度条件下的时间长短，也称为潮湿时间（见表入.1)。表 A,1计算得到的潮湿时间和选择的各种类型气候特征（源自 GB/T 19292.1)年度极值的乎均值
气候类型
很干热
非常·F热
非带禄然
对湿度95%
的最高温度
根对碰度>80%和温度0℃时计算的潮壶时间
150~2500
2 500-4 200
10-1 600
4 200--6 G0C
B.1特殊位置
B.1.1建筑物内部的腐蚀
附录B
（资料性附录）
特殊情况
建筑物内部不受外界环境影响的钢结构的腐蚀应力通常是轻徽的。GB/T30790.2—2014
如果建筑物内部仪有部分不受外界环境的影响，其腐蚀应力应认为是与建筑物周围大气类型相关的腐蚀应力相同。
建筑物内部的气候引起的腐蚀应力可能会因其特殊的用途而大大地增强，所以这些应力应作为特殊应方处理（见1.2）。这些应力可能发生在含氯消毒水的室内游泳池、性备椰和其他特殊用途的键筑物内：
结构的较冷部位，由于季节性凝露的形成，易受到更高的腐蚀应力。对于-些表面被电解质潮湿的情况，即使这种潮湿仅仅是暂时的（例如：浸润的建筑物材料），需要更加严格的防腐要求，
B.1.2箱状构件和中空构件内的腐蚀中空构件因完全密封，外部介质很难进人，因而不会出现任何内部腐蚀。然而那种密封严密的外壳，它会偶尔打开，会出现少量的内部腐蚀应方，密封的中空构件和箱状构件应从设计上确保它们的气密性（例如，没有不连续的焊接，紧密的螺栓连接。否则，来自降水或凝避露的潮气可能被吸收并残笛，这敢决于外部温度，如果发牛述情说，内表面必须进行保护，需注意的是：即使在已设计有紧密密封壳的箱状构件内也背看到凝露现象。在各个侧面均不密封的箱状和中空构件内部的腐蚀都需要被事先考虑到，而且必须采取相应的措施。更多的设计信息见GB/T30790.3，B.2特殊应力
在本部分中，特殊施力是指会造成腐蚀显著增加和/或对防护涂料体系性能提出更高要求的力由于这类应力其有多样性，这里仅选择性地给山一定数量的示例。B.2.1 化学应力
源于工厂生产时产生的污染物会使局部腐蚀加重（例如：酸、碱或盐、有机溶剂、侵蚀性气体和粉尘颗粒）。
这类应力往往发牛在诸如炼焦厂、酸洗车间、电镀厂，染料厂、木浆车间，制革厂和炼油」的附近，B.2.2机械应力
B.2.2.1大气中
磨蚀（侵蚀）应力可以由被风夹带的颗粒（例如：沙）产牛。受磨蚀的表面可认为是暴露在中等或严重的机械应力条件下，?
GB/T 30790.2--2014
B.2.2.2水中
在水中机械应力可能由漂砾运动、沙的冲蚀作用、波浪冲击等引起，机械应力可划分为三个等级：
a）弱：没有、或非常轻微的、间歇的机械应力，例如由轻碎屑或流速很慢的水夹带的少量沙引起；b）中等：中等的机械应力，例如由以下作用引起：中等速度流动的水中夹带适量的固体碎屑、沙、砂砾、卵石或冰；一-没有夹带杂物的流经垂直而的强人水流；中度生长物（动物或植物）；
—中度的波浪冲击
c）强：高的机械应力，例如由以下作用引起：在水平或倾斜面上快速流动的水中夹带大量的固体碎屑、沙、砂砾、鹅卵石或冰；密集生长物（动物或植物），儿其是由于操作的原因它必须不时地用机械的方法除去：B,2.3由凝露引起的应力
如果结构表间的温度连续无天均低于露点，产牛的凝露会引起特别高的腐蚀应力，尤其当这类凝露定期发生(例如在白来水厂在冷却水管道上)时。B.2.4由中温或高温引起的应力
在本标准中，中温是指介于十60℃～+150℃的温度，高温是指介于+150℃～+100℃的温度。这两个温度范围仪在建筑或坐产操作过程的某些特殊情况下出现（例如，在公路上铺沥青期产生中温，在钢板烟图中、烟气管道和炼焦厂排气管路中产生高温）。B.2.5由于各种应力组合导致腐蚀的增强对于同时暴露在机械应力和化学应力中的表面，腐蚀发生的更快。在靠近铺有沙砾和盐的马路边的钢结构上，这种情记儿其容易发牛。过往的交通工具溅起就水，并把砂粒抛向一部分结构上.这样结构表简就会暴露在盐的腐蚀应力和钞砾撞击的机械应力下。结构的其他部分也会被盐雾湿润，例如位于已被盐化的马路上面的立交桥下表面就会发牛这种情况，飞溅区通常设定为离路面15m的距离内。附录C
（资料性附录）
本部分与ISO 12944-2:1998的技术性差异及其原因表 C.1给出『本部分与ISO 12944 2:1998 的技术性差异及H原因。GB/T 30790.2—2014
表 C.1本部分与 IS0 12944-2:1998 的技术性差异及其原因本部分章条编号
参考文献
技术性差异
关于规范性引用文件,本部分做了具有技术性差异的调整,调整的情迟集中反快在篇2章\规范性引用文件”中.具体调整如下：
一用等同采用国际标准的GB/T 19292,1—2003代替IS() 9223:1992,但本部分的引用不注口期(见 5.1.2.附录A中表A.1);
用等同采川国际标准的GB/T19392.12003代替15O9226：1992，但本部分的引用不注尺期(克 5.1,2)
用修改采用国际标难的 (GB/T 35790.1 代荐150 12914-1:1998，位本分的引用不注日期（见篇3章）
表「中质量损失”“序度损失”列的数值表示方式更改，例如：“>10~20℃改为\1豆200\用等效采用修订版 ISO 8C44:1999的 GB/T 10123-2001 代荐IS0 8044:1589(见 3.1,3.3,3.6)因
该部分国际标准中引目的国际标准目前了被修订，虽有对成的国家标准,但这些国家标滩也将会陆续修订,为不影响今后伙用，该部分均改用了不具年优号的相应国家标准
摘述更加滑晰
适应我国技术条件
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国国家标准
GB/T30790.2—2014
色漆和清漆
防护涂料体系对钢结构的防腐蚀保护第2部分：环境分类
Paints and varnishes-
Corrosion protection of steel structures by protective paint systems-Part 2:Classification of environmenls(ISO12944-2:1998,MOD）
2014-07-08 发布
中华人民正和国家质量监督检验检疫总局中国国家标准化管理委员会
2014-12-01实施
GB/T30790.2—2014
规范性引用文件
3术语和定义
1大气、水和土壤引起的腐蚀应力…5环境分类
附录A（资料性附录）气候条件
附录3（资料性附录）
附录℃（资料性附录）
参考文献
特殊情况
本部分与ISO12944-2:1998的技术性差异及其原因10
GB/T 30790.2—2014
GB/T30790《色漆和清漆防扩涂料体系对钢结构的防腐蚀保扩》分为八个部分：第1部分：总则；
—第2部分：环境分类；
第3部分：设计依据；
第4部分：表面类型和表面处理；—一-第5部分：防护涂料体系，第6部分：实验室性能测试方法；一一第7部分：涂装的实施和管理；一第8部分：新建和维护技术规格书的制定，本部分为GB/T30790的第2部分。本部分按照GB/T1,1--2009给山的规则起草。本部分用重新起草法修改采用IS012944-2：1998《色漆和清漆防扩涂料体系对钢结构的防腐蚀保护第2部分：环境分类》。
本部分与IS012911-2：1998相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线（)进行了标示，附录C中给出了相应技术性差异及其原因的一览表：本部分出中菌有油和化学「业联合会提出。本部分由全国涂料和颜料标准化技术委员会(SAC/TC5)归口本部公起草单位：中海油常州涂料化工研究院，阿克苏诺贝尔防护涂料(苏州)有限公司，北京红狮漆业有限公司、佐教涂料（张家港）有限公司、渐江鱼童新材料股份有限公司，赫普（中国）有限公可、中远关西涂料化工有限公司、渐江飞鲸漆业有限公司北京航材H慕新材料技术工程股份有限公司，山东奔腾漆业有限公司、治建新材料股份有限公司、深划广田装饰集团股份有限公司，本部分主要起草人：黄宁、刘进伟、李运德、刘新、杨亚良、王海礁、刘会成、严杰、师华、土辉、史优良、李少强，
1范围
色漆和清漆下载标准就来标准下载网
防护涂料体系对钢结构的防腐蚀保护第2部分：环境分类
GB/T 30790.2-2014
1.1GB/T30790的本部分论述了钢结构暴露的主要环境的分类以及这些环境的腐蚀性。包括：.一一根据标难试样的质量损失（或厚度损失）定义了人气腐蚀性等级，描述了钢结构暴露的典型台然大气环境，对腐蚀性的评价给出了建议；描述了钢结构浸在水中或在士壤中的不同环境等级：给出了-些特殊腐蚀应力方面的信息，这些腐蚀应方可能引起腐蚀速率显著增训或者对防护涂料体系性能会提出更高的要求，与特定环境或腐蚀性等级相关的腐蚀成力是决定选择何种防护涂料体系的基本参数。1.2本部分不涉及那此特殊大气（例如，在化工和冶炼厂内部及周围的人气）纽成的环境分类，2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注期的引用文件：仅注月期的版本适用于本文件。凡是不注日期的引用文件.其最新版本(包括所有的修改单)适用于本文件，GB/T19292.1金属和合金的腐蚀大气腐蚀性分类（GB/T19292.1—2003.ISO9223：1992.IDT)
GB/T19292.4金属和合金的腐蚀人气腐蚀性用于评估腐蚀性的标准试样的腐蚀速率的测定(GB/T 19292.4—2003,ISO 9226:1992.IDT)GB/T 30790.1 色漆和清漆防护涂料体系对钢结构的防腐蚀保护第1部分：总则(GB/T 30790.12014,ISO 12941-1:1998.M0D)EN 12501-1金属材料的防腐蚀保护上中腐蚀可能性第 1 部分：总则(Pro1ection o[metallic materials against corrosion Corrosion likclihcod in soil-Part 1:General)3术语和定义
GB/T 30790.1界定的以及下列术语和定义适用于本文件。注：-些术语和定义取自G/T 10123—2001。3.1
腐蚀性corrosivity
给定的腐蚀体系内，环境引起腐蚀的能方。[GB/T 10123-- 2001,定义 2.16_3.2
腐蚀应力corrosion stresses
促进腐蚀的环境因素。
GB/T 30790.22014
腐蚀体系corrosion system
由一种或多种金属和所有影响腐蚀的环境因素所组成的体系，[GB/I 101232001,定义 2.4]
气候climate
通过长期的气象参数记录统计而确定的某个地方或地区的气状况。3.5
大气atmusphere
环绕在某·特定月标周围的气体、气溶胶和颗粒物的混合物。3.6
大气腐蚀atmospheric corrosion环境温度下，以地球大气作为腐蚀环境的腐蚀。[G13/T101232001,定义3.4]
大气类型lype of atmasphere
以存在的腐蚀介质和其浓度为基础，对大气的特性描述。注：主要的腐蚀介是气体(允其尽一氧化硫)和盐类(尤其是氯化物和/或硫酸盐)。3.7.1
乡村大气 rural atmospherc
在乡村和小城镇上的大气，没有严重的一氛化硫和/或氯化物之类腐蚀介质污染。3.7.2
城市大气urbanatmosphere
没有重工业的人口密集地区的污染大气。这类人气含有中等浓度的污染物质，例如，含一氧化硫和/或氯化物类，
工业大气industrial atmsphere含有来自本地或区域性的工业排放的腐蚀性污染物（主要是一氧化硫)的大气。3.7.4
海洋大气marine atmosphere
海上和近海的大气。
注：海洋大气会向内陆扩履一定距离，最决于地形和土导风向。海洋火气被海水盐雾（主婴是氯化物）严重污染。3.8
局部环境local environmont
一个结构的组成部件所处周围的人气状况。注这些条件决定了腐蚀性等级，包含了气象和污染参数3.9
微环境micro-environment
在一个结构的组成部件和周围物质之间界面的环境，微环境是评价腐蚀应力的决定性因素之一。3.10
潮湿时间timeof wetness
金属表面被能引起大气腐蚀的一层电解质液膜覆盖的时间。潮湿时间的指导值可以通过温度和相对湿度计算，将相对湿度80%以上，同时温度在0℃以上的时间相加即可得出。2
4大气、水和土壤引起的蚀应力
4.1大气腐蚀
GB/T 30790.2—2014
大气腐蚀是在金属表面上的层潮气膜内发乍的过程，这层潮气膜可能非常薄，以至于肉眼看不到。
下面的因素将提高腐蚀速率：
—-一相对湿度的增加；
凝露的出现(当表面温度等于或低于露点时）；大气污染物总量的增加(腐蚀性污染物与钢铁发生反应，并且可能在装询形破沉积物），经验表明,如果相对湿度高下80%并Ⅱ温度高于0℃时,很可能会发生严重的腐蚀：然而.如果存在污染物和/或吸湿盐类时.在较低的湿度时也会发牛腐蚀让界上某个特定地区的人气湿度和空气温度敢决子那个地区的气候条件。附录A简要地描述广一些最重要的气候类型。
一个结构的组成部件所处的位置也会影响腐蚀。当结构暴露于露天时，气候参数如雨水，阳光和以气体或气溶胶形式存在的污染物等都会影响腐蚀，迹盖后，气候的影响会减小。在室内，人气污染物的作用降低了，但是因通风差，混度高或凝露也可能会引起局部的高腐蚀速率。为了评价腐蚀应力·必须对局部环境和微坏环境进行评估。确认为微环境的实例有桥梁的下方（尤其是在水的上方）、室内游泳池的屋顶、建筑物的向阳面和背阴面。4,2水和土壤中的腐蚀
当考虑部分浸在水中或部分埋在壤中的那些结构时，要特别小心。凶为在这样的条件下，腐蚀通常仅局限在结构的个小区域，在那里的腐蚀速率很高，尽管不推荐使用暴露的测试方法来评价水或七壤环境中的腐蚀性，但还是可以描述不同的浸在水中/埋在十壤中的情况。4.2.1浸在水中的结构
水的类（淡水、微咸水或咸水)对钢的腐蚀有着严重的影响。腐蚀性也受水中的含氧量，溶解物的类型和数量以及水温的影响，动物或植物生长也能加速腐蚀。可以定义浸在水巾的三种不同的区域—水下区是长期浸没在水中的区域；中间区(水位动区)是由于自然或人为作用水面发生变化的区域。由于水和大气的共同影响引起腐蚀的增大；
一浪溅区是由波浪和飞溅作用溅凝的区域，波浪和飞溅作用会产生非常高的腐蚀应力，尤其是在海水的作用下。
4.2.2埋在土壤中的结构
土壤中的腐蚀不仅取决于土壤中矿物质的含量利这些矿物质本身的特性，也取决于土壤中存在的有机质、含水量和含氛量。十壤的腐蚀性受透气程度的影响很大，含氧量会变化并且会形成腐蚀电池：当主要的钢结构，例如，管道，隧道.槽罐装置等通过不同类型、不同含氧量、不同地下水位等的土壤时，由于腐蚀电池的形成面增加了局部腐蚀（点蚀）发生的可能性。更多细节见 EN12501-1.
本部分中，没有将不同类型的土壤和十壤参数的差异作为分类准则。3
GB/T 30790.2—2014
4.3特殊情况
在选择一种防护涂料体系时，也要考虑结构受到的特殊的应方和结构所处的特殊位置。在第5的体系分类中，未将结构的设计和使用可能导致腐蚀应力的情况考虑在内，附录B列出了这些特殊情沉的示例。
5环境分类
5.1大气腐蚀性等级
5.1.1将人气环境分成六种大气腐蚀性等级：C1:很低；
C2:低；
C3.中等；
-C5I很高（T业）；
C5-M：很高（海洋）
5.1.2为广确定腐蚀性等级，强烈建议采用标准试样的暴露试验。表1根据低碳钢和/或锌制成的标准试样在暴露第一年后的质量或厚度损失对腐蚀性等级进行了定义。关于标准试样及标准试样在暴露前、后的处现，见GB/T19292.4。以较短的不足年的暴露时前或者较长的超过一年的暴露时间的质量或厚度损失数据延长或缩短到暴露一年来推断，得出的数是不可靠的，因此是不允许的。以钢和锌试样的质量或厚度损失划分腐蚀性等级：有时可能得出不同的结果。在这种情况下，应将其归为腐蚀性较高的等级。
如果不能把标准试样放在所考虑的实际环境中进行暴露，可简单地从表1列的关于典型环境的示例来考虑评价腐蚀性等级。列举的尔例仪供参考，偶尔还可能会让人误解。只有对质量或厚度损失进行实际测量才能确定止确的等级。注：腐蚀性等级也可以通过下列环境因素的综合作用来钻算潮混时问，二氧化硫的年平均浓度种氯化物的争平均沉降量（GB/T19292.1)。
表1大气腐蚀性等级和典型环境示例单位面积质量损失/厚度损失
(经过第年暴露后）
腐蚀性等级
低碳钢
质盛失
10月≤200
厚度摄失
1.3 H岁25
质量损失
>0.7H≤5
厚度损失
>0.1 H≤0.7
温和气候下典型的环境示例
（仅供参考）
低污染水平的
清活大气环境下的
保温建筑物，例如；
办公室、商店、学
校、旅馆
可能发生凝露的不
大气，大多数！保温建筑物，例如：乡村地区
仓库、体育馆
腐蚀性等级
(工业)
(海洋）
表1(续）
单位而积质量揽失/厚度损失
(经过第一年暴露后)
底炭钢
质臣损失
厚度损失
200 A490 1
25且50
>400 ≤650
2-650
>80 H≤200
所量损失
2>5月且15
>15 H30
>30且≤60
230且60
厚度损失
0.7 H≤2.1
2.1 且4.2
24.2 H≤8,4
1.2 月≤8.1
注 1：用于离蚀性等级的损失值与 CB/T 19292,1—2003 中给出的一致。GB/T 30790.2—2014
温和气候下巢型的环境示例
(仪供参考）
城市和工业大
气，中度二氧
化硫污染，低
盐度的沿海
工业区和中盐
度的沿海地区
高显度和侵蚀
性大气的工
高盐度的沿海
和海上区域
高湿度和存在一定
空气污染的生产场
所,例如：食昂加工
」、洗衣房、酿酒
」、牛奶场
化工」、游泳泄、沿
海脏舶和造船」
凝解和高污染持线
存在的建筑物或
凝露和高污柒持续
存在的建筑物或
注2：在炎热，潮湿的沿海区威，质量或厚度损失值有可能超过C5M等级的范围，因此为这些区域使用的结构选择涂料防护体系时必须采取特别的颁防措施。5.2水和土壤的分类
对于浸在水中或埋在上壤中的结构，实质上腐蚀通常是局部的，因此很难定义腐蚀性等级，尽管如此,本部分的目的是要对各种环境都给出等级,表2列出「三种不同的环境和它们的表示衍号：更多的细节见4.2.
注：在许多这样的情况下，应切记采用阴极保护。表 2 水和土壤的等级
咸水或微威水
环境和结构的示例
流设施、水力发电站
港门地区的构筑物，例如：闸门、锁轻、防被堤;上构筑物埋在地下的储、钢桩、钢管
GB/T 30790.2—2014
附录A
（资料性附录）
气候条件
通常,根据气候类型只能得出可能发生的腐蚀性变化过程的一般性结论，在寒冷或于燥的气候条件下的腐蚀速率比温和气候条件下的低，尽管存在相当大的地域差异，们在炎热、潮湿气候和海洋性气候条件下的腐蚀速率是最高的。主要关注的是结构暴露于高湿度条件下的时间长短，也称为潮湿时间（见表入.1)。表 A,1计算得到的潮湿时间和选择的各种类型气候特征（源自 GB/T 19292.1)年度极值的乎均值
气候类型
很干热
非常·F热
非带禄然
对湿度95%
的最高温度
根对碰度>80%和温度0℃时计算的潮壶时间
150~2500
2 500-4 200
10-1 600
4 200--6 G0C
B.1特殊位置
B.1.1建筑物内部的腐蚀
附录B
（资料性附录）
特殊情况
建筑物内部不受外界环境影响的钢结构的腐蚀应力通常是轻徽的。GB/T30790.2—2014
如果建筑物内部仪有部分不受外界环境的影响，其腐蚀应力应认为是与建筑物周围大气类型相关的腐蚀应力相同。
建筑物内部的气候引起的腐蚀应力可能会因其特殊的用途而大大地增强，所以这些应力应作为特殊应方处理（见1.2）。这些应力可能发生在含氯消毒水的室内游泳池、性备椰和其他特殊用途的键筑物内：
结构的较冷部位，由于季节性凝露的形成，易受到更高的腐蚀应力。对于-些表面被电解质潮湿的情况，即使这种潮湿仅仅是暂时的（例如：浸润的建筑物材料），需要更加严格的防腐要求，
B.1.2箱状构件和中空构件内的腐蚀中空构件因完全密封，外部介质很难进人，因而不会出现任何内部腐蚀。然而那种密封严密的外壳，它会偶尔打开，会出现少量的内部腐蚀应方，密封的中空构件和箱状构件应从设计上确保它们的气密性（例如，没有不连续的焊接，紧密的螺栓连接。否则，来自降水或凝避露的潮气可能被吸收并残笛，这敢决于外部温度，如果发牛述情说，内表面必须进行保护，需注意的是：即使在已设计有紧密密封壳的箱状构件内也背看到凝露现象。在各个侧面均不密封的箱状和中空构件内部的腐蚀都需要被事先考虑到，而且必须采取相应的措施。更多的设计信息见GB/T30790.3，B.2特殊应力
在本部分中，特殊施力是指会造成腐蚀显著增加和/或对防护涂料体系性能提出更高要求的力由于这类应力其有多样性，这里仅选择性地给山一定数量的示例。B.2.1 化学应力
源于工厂生产时产生的污染物会使局部腐蚀加重（例如：酸、碱或盐、有机溶剂、侵蚀性气体和粉尘颗粒）。
这类应力往往发牛在诸如炼焦厂、酸洗车间、电镀厂，染料厂、木浆车间，制革厂和炼油」的附近，B.2.2机械应力
B.2.2.1大气中
磨蚀（侵蚀）应力可以由被风夹带的颗粒（例如：沙）产牛。受磨蚀的表面可认为是暴露在中等或严重的机械应力条件下，?
GB/T 30790.2--2014
B.2.2.2水中
在水中机械应力可能由漂砾运动、沙的冲蚀作用、波浪冲击等引起，机械应力可划分为三个等级：
a）弱：没有、或非常轻微的、间歇的机械应力，例如由轻碎屑或流速很慢的水夹带的少量沙引起；b）中等：中等的机械应力，例如由以下作用引起：中等速度流动的水中夹带适量的固体碎屑、沙、砂砾、卵石或冰；一-没有夹带杂物的流经垂直而的强人水流；中度生长物（动物或植物）；
—中度的波浪冲击
c）强：高的机械应力，例如由以下作用引起：在水平或倾斜面上快速流动的水中夹带大量的固体碎屑、沙、砂砾、鹅卵石或冰；密集生长物（动物或植物），儿其是由于操作的原因它必须不时地用机械的方法除去：B,2.3由凝露引起的应力
如果结构表间的温度连续无天均低于露点，产牛的凝露会引起特别高的腐蚀应力，尤其当这类凝露定期发生(例如在白来水厂在冷却水管道上)时。B.2.4由中温或高温引起的应力
在本标准中，中温是指介于十60℃～+150℃的温度，高温是指介于+150℃～+100℃的温度。这两个温度范围仪在建筑或坐产操作过程的某些特殊情况下出现（例如，在公路上铺沥青期产生中温，在钢板烟图中、烟气管道和炼焦厂排气管路中产生高温）。B.2.5由于各种应力组合导致腐蚀的增强对于同时暴露在机械应力和化学应力中的表面，腐蚀发生的更快。在靠近铺有沙砾和盐的马路边的钢结构上，这种情记儿其容易发牛。过往的交通工具溅起就水，并把砂粒抛向一部分结构上.这样结构表简就会暴露在盐的腐蚀应力和钞砾撞击的机械应力下。结构的其他部分也会被盐雾湿润，例如位于已被盐化的马路上面的立交桥下表面就会发牛这种情况，飞溅区通常设定为离路面15m的距离内。附录C
（资料性附录）
本部分与ISO 12944-2:1998的技术性差异及其原因表 C.1给出『本部分与ISO 12944 2:1998 的技术性差异及H原因。GB/T 30790.2—2014
表 C.1本部分与 IS0 12944-2:1998 的技术性差异及其原因本部分章条编号
参考文献
技术性差异
关于规范性引用文件,本部分做了具有技术性差异的调整,调整的情迟集中反快在篇2章\规范性引用文件”中.具体调整如下：
一用等同采用国际标准的GB/T 19292,1—2003代替IS() 9223:1992,但本部分的引用不注口期(见 5.1.2.附录A中表A.1);
用等同采川国际标准的GB/T19392.12003代替15O9226：1992，但本部分的引用不注尺期(克 5.1,2)
用修改采用国际标难的 (GB/T 35790.1 代荐150 12914-1:1998，位本分的引用不注日期（见篇3章）
表「中质量损失”“序度损失”列的数值表示方式更改，例如：“>10~20℃改为\1豆200\用等效采用修订版 ISO 8C44:1999的 GB/T 10123-2001 代荐IS0 8044:1589(见 3.1,3.3,3.6)因
该部分国际标准中引目的国际标准目前了被修订，虽有对成的国家标准,但这些国家标滩也将会陆续修订,为不影响今后伙用，该部分均改用了不具年优号的相应国家标准
摘述更加滑晰
适应我国技术条件
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
