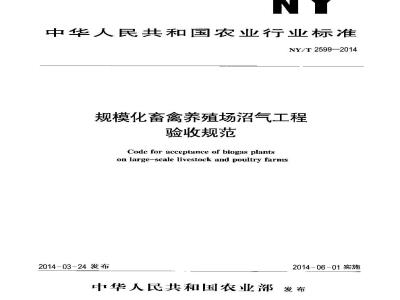

中华人民共和国农业行业标准
NY/T 2599—2014
规模化畜禽养殖场沼气工程
验收规范
Code for acceptance of biogas plantson large-scale livestock and poultry farms2014-03-24发布
2014-06-01实施
中华人民共和国农业部
规范性引用文件
基坑与地基基础
钢筋混凝上结构构筑物
金属结构构筑物
储气装置
砌体结构附属建筑物.
设备及管道上程的验收
10运行验收
树录A（资料性附录）项口验收表目
NY/T 2599—2014
NY/T2599—2014
本标准按照G3/T1.1-2009给出的规则起草。本标准出个科沼气标准化技术委员会（SAC/TC5I5)提出并归I。本标准起草单位：农业部沼气科学研究所。本标准主要起草人：施中、邓良伟、梅白力、宋立、中禄坤、罗涛、刘刘.1范围
规模化畜禽养殖场沼气工程验收规范不标雅规是了规极化葡窝养殖离气上程鉴收的内容科要求：本标准适用于新建、扩建与改建的规模化备禽养殖场沼气「程。2规范性引用文件
NY/T 2599—2014
下列文件对于本文件的成用是必不可少的。是注口期的用文件，仅注口期的版本适用丁本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB4284农用污泥中污染物控制标准GB18596备禽养殖业污染物排放标雅GB50016建筑设计防火规范
GB 50057
建筑防雷设计规范
GH30058爆炸和火灾危险环境电力装置设计规范G202建筑地基基础工程施工质量验收规范GB 50203
逊体工程施工质量验收规范
CB 50205钢结构工.程施工质量验收规范GB50236现场设备、T业管道炽接T程施T规范给水排水饰道丁程施T及验收规范GB50268
GB50300
建筑.程施工质量验收统一标
II212一83金属焊接结构凝式柜施工及验收规范VY/亍1220.4铅1程技术规范第1部分：运行管理VY/T1221规模化备离养殖场沼气工程运行、维护及其安全技术规程3总则
3.1规模化畜禽养殖场沼气工.程的施工质量验收应符合下列规定：a）1程质量的验收应在施.1单位自行检查、评是合格的基础L进行，施单位白行检查合格后应尚建设单位提出验收中请，由所在地农村能源上管部门织工程设计、勘察、施工、监理等部门的技术负货人以及建设单位对下程近行峻下验收。参加1程施工质量验收的人员应其备中级以上技术职称或从业资格b)
c）施工应符合上程勘察和设计文件的要求。隐蔽工程在隐蔽前成由施工单位通知监理单位逆行验收，并形成验收文件：d
（）【程施工质量验收应符合本标准和国家美规范的规定，f）工程的外观质量应出质量验收人员通过现场检查共同确认，3.2半要1程材料应有符合国家规定的投术质量鉴定文件或合格证书。3.3施工操作依据和质量检查记录应点实、完整，详细3.4混凝「强度、混凝1抗渗、地基本础处理、位置及高程、回填实度等的检验和抽样检测结果应符分本标有关规筹
3.5涉及构筑物水池位置与高程、满水试验、气密性试验、压力管道水压试验等有关结构安全及使用功NY/T2599—2014
能的试验检测，抽查结果应符合规定。3.6管道工程的质量验收应符合GB50268的有关规定。3.7主体建，构筑物及设应出总监埋了程师纠织施工项口负责人及其技术、质量负责人等进行验收。3.8附属建筑物的验收应符合GT350203的规定；其允许偏差利质量检验成符合GB50300的规定3.9对了涉及再要部位的地基基础、主体结构主要设备等工程，设计和监理单位工程项目负货人、施工单位技术质量部门负责人应参加验收。3.10工程质量验收不合格时.应按下规定处理：a）经返上返修或史换材料、构件、设备等的工程，应市各方协商后重新进行验收，经有相成资质的检测单位检测鉴定能够达到设证要求的工程，应了以验收，hr
经有相成资质的检测单位检测鉴达不到设计要求，但经原设计单位核算认可能够满足结构安全和使用功能要求的工程、可了以验收。l）通过返修或加固处理仍不能满足结构安全和使月功能要求的下程，严禁验收3.11参加验收各力对工程质量验收意见不致时，可小所在地农村能源主管部门或工程质量监替机构舒调解决
3.12工程质量验收合格后，建设单位成按规定将工程峻工验收报告利有关文件，报送工程所在地农利能源上管部门备案，
3.13工程峻工验收后,建设单位应将有关义件技术资料归档3.14规模化畜禽养殖场沼气工程的验收.应遵守国家和地方有关安全技术、防火措施劳动保扩及环境保护等方而的现行规定
3.15规模化畜禽养殖场沿气工程的验收除应符会本标准外，尚应符个家现行的有关强制性标涯及规范的舰定，
4基坑与地基基础
4.1构筑物的基坑开挖证符合下列规楚：4.1.1基底不应受浸泡或受冻：天然地基不得超挖，动：验收时应检查地基处资料及机关施工记录
4.1.2验收时诚检否验基（槽)记录、地基处理或戒裁力检验报告、复合地基承戴力检验报告，检验报告应符合设计要求。
4.1.3基坑边坡稳定、间护结构安全可靠、尤变形、沉降、位移；验收时成观察基底有无隆起、沉陷、涌水(沙)等观象;检否魔测记录,施1记录。4.1.4基坑回填应符含下列规定：）回旗土中不应含有淤泥、腐殖上、行机物、砖、、木快等物；观察川填材料是否符合设计要求并检杏施工记录。
b）回填高度符合设计要求，淘槽不得带水回填，填成分层实；验收时成检查施工记录，c）“观察回填时构筑物有无损伤、沉降.位移等现象；检香沉降观测记录4.2建构筑物的地基基研处理、复合地基的质量验收应符合GB50202的相关规定，5钢筋混凝土结构构筑物
5.1构筑物结构奖型、结构儿寸以及预埋管件，颠留孔洞、止水带等规格、尺寸应符合设计要求：其偏差不得影响结构性能和工艺平而布置设备安装箱水力条付；验收时应检查其施工记录、测量记录、隐激验收记录，
5.2模板！程的验收应符合下列规定：NY/T 2599—2014
）模板及其支架应安装牢固且满足晓筑混凝土时的承载能力、刚度和稳定性要求，b）各部位的模板安装位宵正确、拼缝紧密不漏浆；对拉螺栓、垫块等安装稳固；模板上的预留孔洞和预坤管件不得错位、邀漏·且安装毕围。e）模板清洁、脱模剂涂刷均勺.观察钢筋和混凝十接花处无污溃。）浇筑混凝十前，应把模板内的杂物清理干净；钢模板板面不应有明品锈溃，5.3现浇混凝十所用的水泥、组凸料、粗骨料，外加剂等原材料的产品质量保证资料应齐全，检否每批的产品出厂质量个格证明，性能检验报告及有关的复验报告是否符合国家有关现定利设计要求：5.4检混凝土配合比是否满足设计要求，检否试配混凝工的强度、抗渗、抗冻等试验报告：对丁商品混凝十还应检否厂质量合格证明等。5.5混凝上结构强度、抗渗、抗冻性能应符合设计要求；检查同条件养扩下的混凝土抗压、抗渗、抗冻试块试验报告。构筑物表面成光顺、线形流畅；外观无严重质品缺陷，外壁不得渗水，无显湿溃现象：检查技术处理力案、资料
5.6构筑物变形缝的小水带、美性密过材料等的产品质量保证资料成齐全，每批的出」质量合格证明书及各项性能检验报告成符合设计要求，安装固定稳固，与结构咬合紧密无孔洞、撕裂、扭曲、皱等现象；施工缝后浇带部位应表面密实，无裂缝、蜂窗麻面和露筋现象，否则应修理补强。变形缝内的填缝板应完整，无脱落、缺损现象；柔性密封材料嵌前缝内成清洁杂物、污物；嵌填成表血平整，其深度应符合设计要求，并与两侧端面粘结紧密。检查施工缝处埋方案和技术处理资料。5.7沙浆的配合比施工时计量应准确，其强度等级符合设计要求，应检查水泥沙浆强度试块试验报告的真实性，推确性。
6金属结构构筑物
金属结构发酵罐、水封池等构筑物的安装应符合下列要求：6.1
a）容易变形构件的强度和稳定性应符合设计要求，必要时应进行加固。b）构筑物的晚板、支柱等主要构件安装就位后，应立即进行校正、固定：当大安装的构件成形成稿定的空间体系，
在安装、校止时，应考虑焊接变形等闪素的影响，采取相应的谢整措施利川安装好的结构吊装其他部件和设备时，应进行验算并采取保护措施。d
安装在罐体上的人孔、避出料管、排渣片，检测管孔，取样管、导气管和循环管等不应出现移位，错位等现象，
6.2金属结构麟体及部件安装的允许偏差成符合下列要求：罐体的总标高允许误差为十20mm，雍首度允许偏差为1/1000.塔顶外倾的最人偏举不得大手30rmns
b）1、下人孔标高不超过二20mm进料管、出料管、排泥管、检测管、取样管，导气管等的标高允许误差为士10mm，水平位移不超过20mm
6.3所有烁缝均应作煤测渗漏检查。6.4其他功能设施的验收应按相关设计文件规定执行。6.5金属结构构筑物安装完毕后，应对其内外进行防腐处理及密封性试验。6.6脱硫装置的验收应符合以下要求：6.6.1根据设备总重量、底座人小和地脚螺栓的位胃安放好势铁，地脚螺栓与螺母应配成套，松紧适度，无乱打、缺丝和裂纹等缺陷。3
NY/T 2599--2014
6.6.2脱硫装胃就位后，应符合下列求：a）中心线位置偏差不得人了+10nimb）位允许偏差，沿底座环圆周测量，不得超过5mm装置的垂直度允许偏差为1/1000。c
d）装置顶部外倾的最大偏差不得超过10mm，6.6.3垂点度成以增减垫铁的厚度来调整，6.6.4装置内的构件与填料，应按技术图纸的要求进行安装.当人工装填料有困难时，应设置临时起市装置：
6.6.5脱硫装置与各管道连接接头，阀、管口处等不得漏气，6.6.6脱硫装置内应有进行游腐处理。7储气装置
7.1湿式储气柜
7.1.1涩式储气拒的安装成严格按照设计的技术要求逊行7.1.2湿式储气他的安装成符合工艺、设备、管道、甩、消防等相关专业的要求，7.1.3式储气拒制作与安装的允诈偏差和质量检验成符合现行[困家标准的有关规7.1.4湿式储气札的平台、梯子、栏杆、导轨架、导轮支架、拉筋、衬垫等刚件的制造与安装应符合GF50205的有关规定
7.1.5湿式储柜的上下滑动应止常。7.1.6混式储气柜的验收尚应符合HG212的有炎规定，7.2膜式储气柜
7.2.1膜式储气柜的安装应符合设计的技术要求。7.2.2膜式储气柜应色括气柜本体.增压系统、泄露检测系统和气量检测系统等。7.2.3独立地面气相本体应山外膜、内膜和底膜三部分组成，膜式一体化气忙成由外膜、内膜两部分组成，H应符合下列要求：
a）外膜应选用具有抗紫外线、耐老化、防风防凸等性能的阻燃材质并有良好的反光效果。bh）外膜上应设置观察孔。
内膜成其有防沼气渗透、防火、耐磨、耐褶皱、耐硫化氢腐蚀等性能7.2.4同气柜横截面焊缝条数不超过一条，7.2.5地询独立气应设置冷凝水排水管，材质州至少为304不锈钢材质或PE管材质。7.2.6膜式欠柜成设置物理控制安全水封，沼气水封安全排气高度距地而不低下2m。7.2.7膜式气护应设有避雷装胃，7.2.8膜式气柜四用应设置安全栅栏或绿化隔离带，避免非丁作人员随意接触气拒。7.2.9膜式气柜各项配件诚标注清梵铭牌功能、功率，生家、生产H期等。7.2. 10
体化膜式气折应保证在厌氛罐内膜上半部分平、无行何失锐物体7.2.11一体化膜式气柜厌氧罐体应设置正负压保护器7.2.12膜式储气柜成设置甲烷的泄露检测系统，并具有报警功能3气量检测系统应能即时显示储气柜中的沼储量7. 2. 13
7.2.14气柜输气管道应设置阻火器，7.2.15独立式膜式气柜的形状宜采用3/4球冠或半球形；一体式膜式气柜形状宜为圆锥聪或写顶形1
8砌体结构附属建筑物
NY/T 2599—2014
8.1检查砖、石以及砌筑、抹而用的水泥、沙等材料的产品质量合格证、出厂检验报告利有关进场复验报告是否齐全，各项性能检验报告应符合设计要求，8.2研筑、抹向沙浆应有配合比单及记录并满足施工和设计要求：对于商品砌筑沙浆还应检在出厂质量合桥计明等
8.3研筑、抹向沙接的强度应符合设计要求，验收时成检查施记录和沙浆试块的试验报告。8.4检查砌体结构各部位的施工记录和测量放样记录，观察其构造形式以及预埋管件、预留孔洞、变形链位置、构造等是否符合设计要求。8.5砌筑前.砖表面应洁净，并充分湿润，8.6砌筑应垂百稳固，位置正确：灰缝必须饱满、密实、完整凡均匀致，横平竖直，灰缝宽度的允许偏差为十2mm.无透缝，通缝，元裂等现象。8.7砖砌抹面时，沙浆与基层及务层间成黏结紧密牢固，不得有空鼓及裂纹等现象；勾缝应密实，线平整、深度一致，抹面接茬应平整，所阴角清晰顺直8.8砖石彻体结构附属建筑物的质量验收还应符合GB50203的规定，其允许偏差和质量检验应符合G150300的规定。
9设备及管道工程的验收
9.1设备的安装验收应具备下列技术资料：a）设备的出厂合格证明。
6）再要零部件的质量检验证明和设备出厂的试运转记录。设备的安装图、易损零件图及使用说明书，）有关的安装规范及安装技术要求等资料。9.2设备检查应符合下列要求：
a）核对设备的名称、型号利规格必须正确无误，b）零件、部件、工具、附件及备件应齐全。设备表é不得有损坏和锈蚀。
9.3设备基础验收及处埋应符合下列要求：a）成行质量合格证明书及测量记录。h
外观检查不得有裂纹、蜂窝、空洞、露筋等缺陷，基础上应明显闽小标高基准线及基础的纵、横中心线，当设备安装在砼板或砼楼板上时，地脚螺栓弯曲部分应勾在钢筋上，如无钢筋，须加圆钢穿在d)
螺栓的弯约部位：
预留孔中灌注的径达到设计强度的80%以上时，小能紧地脚螺栓9.4管道的验收：
9.4.1管道验收应具备下列条件：设计及相关文件齐个，安装图纸有技术交底记录，并经会审批准。h）一管道有关的满足安装要求的上建.1程已检验合格。c）与管道连接的设备安装固定完毕。d）管道组成件及阀门等按设订要求边行核对，9.4.2
管道红战性及阀门检验虚符合小列要求：a）必须其有制造！的质量个格证明书。5
NY/T2599--2014
材质、规格和型号应符合设计文件规定。h)
无裂纹、缩孔、火渣、折叠重皮等缺陷。d）不得有超过壁原负端差1/2的锈蚀或凹陷螺纹、密封面良好.精度及光洁度成达到设计要求或制造标准。9.4.3法兰连接应满足下列要求：法兰连接点保持平行，偏差不人于法兰外径的1.5/1000a
法兰连接应保持间轴，螺孔中心偏差不得大「孔径的5%，并保证螺栓白由穿入。b)
与设备接管连接时选川配对的法兰类型、标准和等级应与设备汰兰相同.连接螺母应放在设备　-侧。
d）紧固螺栓应对称均勺，松紧适度，紧固后的螺栓与螺母立齐，9.4.4阀门的安装验收应符合下列婴求：检查填料，压盖螺栓成沼有调节余昆。EL
按设计文件核对其号，并应按介质流向确定其安装方向b）
阀门与道以法兰或螺纹方式连接时，阀门成在关闭状态下安装。d)
阀打及传动製肾成接设计规定要装，安全阀应年直安装.在调校时，开底和回座压力应符合设计文件的规定。e.)
9.4.5道组成件的删T一管道烁接的要求，应符合GB50235的规定，管道组成件及节道支承件在安装过程中应妥并保管，不应混淆、损坏或锈蚀，色标标记成明显9.4.6
清晰，发现无标记时，必须查验钢号，暂不使用的道应封闭管！！：9.4.7沼气收集管道系统成进行气密性实验，并形成记录文件。9.4.8埋地管道在试压验收合格后，成及时同填上。9.5准*设备的验收：
9.5.1电气设备的型号规格成符个下列要求：a）设备的技术文件及附件应齐全。）继电器、接触器及开关的触点成紧密可靠，无腐蚀和损坏。固和接线用的紧固件、接线端了成完好无损l）电气的绝缘、烯断器的容量应符合安装使川说明·的规定9.5.2电气设备应安装在使」检查，维修.拆御的位置，不安装在高温、潮壶、多尘、有火灾危险、有腐蚀的场所。
9.5.3设备的位号、端子编号、用途标牌和操作标志成完整无缺，9.5.4金海供电箱接地线连接应车州可靠9.5.5中气设备的带电部分与金属外壳问的绝缘电阻不应小于5MQ.9.5.6电气电缆的敷设应符合下列要求：）电缆规格型号成符合设计要求，并具有产品证明，h）电缆敷设时，不立交义，应排列整齐，开装设标志牌，直埋电缆接头处应加设保护盒。电缆管的弯函半径应符台设计要求，每根电缆管不应超过三个弯头，山人地和建筑物的管门虚彝母：
小）导线敷设不役有扭结：转弯处不成有急弯和绝缘层损伤，龄越仲缩缝、沉降缝的导线两端成车固、并留有余量、
9.5.7供中系统送电前，系统内所有的开关，均成置于“断元\的位置，9.6梯道、半台、样杆、盖板、走道板等细部结构应符合下列规定：6
NY/T 2599—2014
9.6.1应检查原材料、成品构件、配件等的产品质量保证资料和出！检验报告及有关的迹场复验报告是否齐全，并符合国家有关标准的规定和设计要求。9.6.2检查细部结构的位置和商程、线形尺寸，数量等是否符合设计要求，安装足否稳湖；9.6.3固定构件与结构预埋件应连接牢固；活动构件安装平愁可靠、尺小匹配。无走动翘动等现象：泥凝土结构外观规质量无严重缺陷：检否施工记录和有关的检验记录。9.6.4安全设施应符合国家有关安全生的规定检查施工安全技术方案。10运行验收
10.1规模化畜禽养殖场沼气工程的运行验收应符合下列规定：a）规模化备禽养殖场沼气工程施工完毕，须经鼓T验收合格后，方可投人运行。h）沼气上程在料运行至少3个月以店，可申请逊行运行验收。厌氧消化原料供应策应达到设计要求的95以上d）在原料充足的条件下，沼气产量、发电量、集中供气数及提纯罐装数量等成达到设计要求的95%以：。
所产沼气中（H，的含量应达到50%以上f）产小的污泥、沼渣和沼液不应随意排放。各设备、管道、设施完好率均应达到95%以上，无污水，污泥、沼气泄漏的现象。g）
h）有完备的沼气站操作手研，相应的管理利安全制度应上墙。10.1.1单元运行安全成符合Y/T1220.4和NY/T1221的要求，10.2预处理单元：
10.2.1集料池、调节池、酸化池、水解池、沉沙池等预处理设施内的水位不应低于其设计最低水位线沉渣容积不成超过设施有效积的1/4，10.2.2沉沙池内积沙量应小」每日沉沙量的2倍：洗沙的沙粒中有机物含量不成大于35%，10.2.3格栅装置上不应存有人量收集的杂物。10.2.4搅拌机、泵等设备运转正常，设备衣面不应附考有杂物。10.3沼牛产单元：
10.3.1工程正常运行时厌氢装置中的料液应符合下列规定：a)pH6.5~7.8
b）挥发酸（乙酸计）1000mg/Lu心）总碱度（重碳酸盐计)应>200umg/1.。10.3.2厌氧消化装置中料液的温度成相对稳定，设计为中温厌氨消化的温度应在（35土2)℃之间，设计为高温庆厌氧消化的蕴度成在（55+2)℃之间，10.3.3厌氧消化装置外观应平整，膨胀或陷的现象，保温材料以及表面装饰材料成升固齐于厌氧消化装置，无脱落的现象，各仪表显示止常10.3.4循坏揽拌装置或顶搅拌装置运转正常：10.3.5正负压保护器内水位须在正常范围之问，10.4消气储存与净化单元：
10.4.1储气柜内的压力成符合要求并保持稳定，10.4.2湿式储气柜无明显锈蚀现象，水对池的水位不得低下最低水位线，寒冷地区应防止冰冻，水的pH 府在 6. 5 ~8. 5 之间
10.4.3膜式储气柜外观应平整、光滑，外膜应保持充盈状态，在设计气压条件下无沼气漏损现象。NY/'F 2599-2014
10.4.4脱硫，脱水装置外观完好，运转正常，采用干式脱硫的，脱硫装置内不应存有积水。10.4.5沼气经过净化处理后应达到以下指标：a）用民用集中供气时：硫化氢含量.20mg/m：用于发电时：硫化氢含量200mg/rmb）湿度低于35℃，
10.5沼气利用单元：
10.5.1各用气设备前的气压力应在0.75P，-~J.5P。内范用内（P，为用气设备的额定压力），10.5.2气用于集中供气时居民生活而灶前正力成>1.6kPa10.5.3沼气锅炉、沼气发电机、沼气增压机等设备运转正常，流量计等仪表显示正常。10.6沼渣沿液储存、处理与利用单元：10.6.1用作农作物底肥、有机复合肥原料作物营养体沼渣或污滤的允许有害物质含量应符合GI3128小的规是，
10.6.2采用厌氧（沼气）一还日模式的，厌氧消化被（沼液）综合利用应先进行试验，并经过安全性评价认为可靠后方使用。
10.6.3采用厌氧（气）有然处理模式或灭鼠（沼气）好氧处理模式，厌氧消化液（沼澈）各项指标满足（B18596的规定
10.6.4污泥脱水设备，固液分离设各等运转正常，设备运转所产生的杂物不应存放丁现场。10.6.5沼液髂存池的容积应能满足非用肥季节的储存需要；沼液储存池、沼液后处理设施等水池无渗溺现象，水位成位小止带范周之内。10.7配套工程
10.7.1工程电气系统运转正常，系统设置与运行应符合G13 50058的规定。10.7.2工程的总平而布置的消防设计成符合（B50016的有关规定：消防设施究差开可正常使用。10.7.3，沼气下程区域应与共地生产场所相隔离，独立成院10.7.4沼气.1程区域内主干道应硬化，有防爆式照明院灯和必要的绿化。10.7.51程避雷系统设置应符合（B50057的规定附录A
(资料性附录）
项目验收表
A.1规模化畜禽养殖场沼气工程项目峻工验收表见表A.1。
表A.1规模化畜禽养殖场沼气工程项目竣工验收表1程名称
建设单位
建设内容
骏上验收资料
工程捡收意见
养殖种类
开日期
设计单位
监埋单位
1、并1报许口
3．施上合同及施工企业资质材料5.工程隐蔽验收记录□
7.+要建筑材料合格证
设计单位
施工单位
监理单位
建设单位
上管部门
项负责人：
项日负责人：
项目负责人：
项日负责人：
负责人：
工程地址Www.bzxZ.net
T程投资
养殖规模
竣工H期
施工单位
管埋部门
2. 设训变更疼,和龄工图纸
4，招设标记录L
6．试水试乐记录「
NY/T2599—2014
8．1.程设备联动试运行记求「
（公帝）
（公章）
(公宣）
（公案）
（公章）
验收组组长：
年月H
年月H
