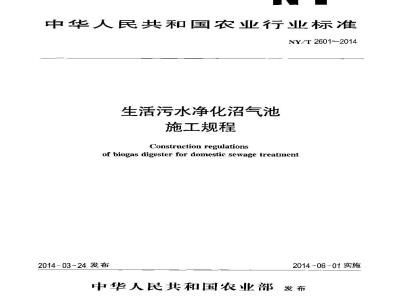

标准图片预览






标准内容

ICS27.010
中华人民共和国农业行业标准
NY/T2601--2014
生活污水净化沼气池
施工规程
Constructionregulations
of biogas digester for domestic sewage treatment2014-03-24发布
2014-06-01实施
中华人民共和国农业部
范围·
规范性引川文件
术语和定义
基本规定
十建工程
管道安装
填料安装
工程验收
附录A(规范性附录)
防水层施工做汰(层)
NY/T2601—2014
NY/T2601—2014
本标准按照(江/T1.1—2009给出的规则起节本标准由全国沼气标准化技术委员会(SAC/TC515)提山并山口。本标准起草单位:农业部沼气科学研究所。不标准主要起学人:施国中、邓良伟、宋立、梅自力、罗涛1范围
生活污水净化沼气池施工规程
本标准规定了生活污水净化沼气池施工的实施程序和技术要求NY/T 2601—2014
本标准适用门新建.扩建与改建生活污水净化沼气池,不适用于农村户用沼气池。2规范性引用文件
下列文件对子术文件的应用是必不可少的。凡足注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包所有的修改单)适用于本文件。GI175通用硅酸盐水泥
CB1499.1钢筋混凝上用热轧光网钢筋GB1499.2钢筋混凝十用热轧带肋钢筋GB14684建筑用砂
GB/T21144混凝上实心砖
(B50111给水排水构筑物工程施工及验收规范(GB50203谢体工程施1质量验收规范GB 50204
混凝十结构工程施工质量验收规范GB50235
工业金属管道施工规范
GB50300
JGI 53
JGJ 55
JGJ 63
JGJ 79
建筑1程施「质量验收统-·标准普通混凝土用碎石或卵石质量标准及检验方法普通混凝十配合比设计规程
混凝士川水标滩
建筑地基处理技术规范
NY/T1220沼气T程技术规范
3术语和定义
下列术语和定义适用于本文件
生活污水净化沼气池biogasdigesterurdunesticsewagetreatmtnt以厌氧消化技术为生结合好氧过滤分散处埋生活污水,并回收利用沼气的系统设施。4基本规定
4.1生活污水净化沼气池施工前应取得规划许可证和施工许可证。4.2生证污水净化沼池的施工单位成具备省级行业主管部门认可的施工资质,施工人员应只有国家沼气新证从业人员执业资格,
4.3施工前应熟悉和中查施工图等技术文件,掌整设计意图与要求,发现施工图们举错时,成及时提出意见和建议,经建设和设让单位签训认定后实施4.4工程施工成有相应的技术标准,质量控制利检验制度。4.5施工方案应包括保证工程质量、安全,工期-保扩环境、降低成本、应急预案等招施,并成根据施工NY/T2601—2014
特点,采取下列特殊猎施:
a)应采取防止地表水和地下水排水流迅基坑的措施;必要时应对树效物采取抗浮招施。b)沉升和并点降水以及基坑施工降非水,成对其影响范尚内的原有建(构)筑物进行沉降观测,并来敢必要的防护措施。
4.6开工前应对关键的.工序编制专项施工方案,专项施工方案须按规定程序中批后执行,有变更时应办理变更带批
4.7施工临附设施成根据工程特点合理设置-并有总体布置方案,4.8工程测量应满足当地规划部门的行关规定,4.9工程所用主要原材料、半成品、构(配)件、设备等产品,进人施工现场时必须迹行进场验收。进场验收时成检查舞批产品的订购合同、质量合格证、性能检验报告、使用说明书等,并按国家有关标准规定进行复验·复验合格后方可便用:4.10在质量检查、验收中使用的计量器只和检测设备,应经计量校准合格后方可使用;承担材料和改备检测的单位,其备相应的资质,4.11所用材料、半成品、构(配)件、设各等在运输、保臀和施1过程中,必须采取有效措施防止损坏、锈蚀或变质。
4.12防渗、防腐施工应符介国家相关标准的规定和设计要求。4.13施工单位成做好文明施!,遵守有关坏境保护的法伴、法规,采最有效措施控制施1.现场的名种粉小、废气、废奔物以及噪声,振动等对环境造成的污染和危害:4.14施工单位必须加强安全生产管理,遵守有关施「安全、劳动保护、防火、防毒的法、法规、建立安全管理体系和安个生产责行制,确保安全熟工。4.15施工质量控制应符合下列规定:a)各分项工程应按照施T技术标准进行质量控制,分项工程完成后,应逊行检验。b)生活污水净化沼气池施上时.应根据进度进行分项工程质量检查,并做好隐蔽工程的施工记录,经监理人员验收合格后,方可逊行下道工序的施工,隐蔽工程施工前应对有美的预件、预留孔的位置,高程、尺寸等进行复核。4.16工程应按规定经过峻下验收合格店、方可投人使用。5土建工程
5.1一般规定
5.1.1在施过程巾,应与1.艺、管道等专业乙种密切配合,编制详细的施逊度计划,明确各白的职货严格接程序施工,
5.1.2施工时各建、构筑物应按“先池下后地E,先深后浅”的顶序施工,并成防正各建.构筑物之间交叉施工,避免相互十扰,
5.1.3工程地点地下水位较高时,构筑物的主体结构宜作枯水期施工,抗渗混凝+的施「不宜在低温及高温季节避行。
5.1.4净化沼气池与相邻建(构)筑物的安全离应满是机关标准的规定5.1.5净化沿气池的水口与排污管道应保持一定的高差,5.1.6根据生活污水净化沼气池的特点,建成后应确保其抗渗性能和气密性能。5.2建筑材料
5.2.11程中所使用的主要材料应有符合国家舰定的技术质量鉴定文件或合格证书。5.2.2传砌休所用材料应符合下列要求:2
NY/T 2601—2014
a)混凝土实心砖的强度等级成采用MUJ15,其外观质量成符合国家标准(B/I21144的规定,h)石料成选H质地硬,无裂纹利风化的料石,独度等级高厂MU20。c)砌筑沙浆成采用水泥沙浆,其强度等级不应低于M7.5。5.2.3配制混凝上所用材料.i符含下列要求:a)水滤应采门强度等级不低了:42.5MPa的普逆崔蔽盐水泥,其技术指标应符介现行国家标准GI3 175 的规定;禁使而出厂超过3 个月或受潮结厌的水泥,b)
沙采所水洗中,粗沙为宜,技术指标成符合现行叫家标准(14684的规定,c)粗骨料的最人颗粒粒径不得超过结构截面献小尺小的1/4,不得超过钢筋问距最小净距的3/4,且不宜人于30mm,其技术指标成符合现行行业标准JGI53的规定。拌制混凝土立采州对钢筋混凝土的独度耐久性无影响的活净水,其水质应符合现行行业标准d
JG』63的规定。
混凝土施工配合比、应满处结构设计所规定的强度、抗渗抗冻等级及施和易性的要求,其技el
术要求应符合现行行业标准JG55的规定。f)混凝土的抗渗等级必须符合设计要求.不应低于5。5.2.4混凝上.沙浆、防水涂料等现场配制的材料应经检测合格后使用。5.2.5T程所用钢筋应有出)质量证明书或试验报告单,其技术指标成符合现行国家标准GB1199.1和GB 1199.2的规定,
5.3施工准备
5.3.1施工前应由设计单位对施工单位进行技术交底,发现错误应及时更正,5.3.2施工前,施工单位成充分调查现场情况,获取下列资料:工科地质.水文及气象资料。
工程现场地形地貌和现有建、构筑物情况、各种管线、其他设施及障碍物情况,h
工程用地,交通运输、蔬导及其坏境条件。施工供水、排水、通信、供电和其他动力条件、d
建筑材料、施二机械的供应条件和主耍设备情况。e)
f)结合工程点利现场情况相关的其他资料,5.3.3施工前.施单位应编制施工组织设计。上要内容成包括:工程概况、施L进度划、工期,施工现场部署、施工方法,材料和土要机械设备的供成、质量保证,分项分阶段混凝十试块的制作、养扩与试压分项分阶段单体工程的施工,制作,养护与龄收(含渗、气密性试骑等):降低成不和疑高效益的技术组织施;施工平面图、安全及保护周用环境的措施;试运行、资料汇签、汇编和验收等,并为上要的施工方法编制施工设计。
5.4施工测量
施工测量应实行施工单位复梭制、监理单位复测制,填与相关录,并符合下列规定:5.4.1施工前,建设单位成组织有关单位进行现场交桩.施.1单位对所交机复核测最,原测桩有遗失或变位时,成补钉耗校止,并做经相应的技术质量管理部门和人员认延。5.4.2临时水准点构筑物轴线控制桩的设置应便了观测比必须固,并应采取保护措施;临时水准点的数量不得少于2个
5.4.3临时水准点、轴线桩及构筑物施1的定位桩、高程桩,必须经过复核方可使用并应经常校核:5.5基坑施工
构筑物的施工降排水、开挖与支扩及基坑填按国家标准(GB)41的行X规定执行。5.6主体结构施工
5.6.1混凝土的配合比应通过试验确楚,其抗渗等级应比设计安求提高0.2MPa。3
NY/T2601—2014
5.6.2主体结构施T时,模板的设计、安装、拆除应符合国家标推(G50201的有关规定。5.6.3上体结构混凝土,须采川机械搅拌,搅拌时间不应少于120%。浇筑混凝+时,应振捣密实,不得有蜂窝、麻而利裂纹;振捣器应避免碰撞钢筋、模板、芯管、吊环、预翊件等,其插人下层未凝的混凝上内的深度应了50mm
5.6.4混凝土的养护应符个有关技术规范的要求,5.6.5施工缝的设置与形式符合下列要求:a)土体结构中的底板和顶板应连续浇灌,不立留施「缝,池墙的水平施工缝不成留作前力与弯矩最大处或底板与池墙交接处,其位置应在高出底板表h)
面50mm的池墙上,
瑞上人孔及管洞时,施工缝距孔洞边缘的距离宜大于300mm)在施工缝上浇灌混凝士前、成将施缝处的混凝上表向凿毛清除浮粒和杂物,月水冲洗干净,保持湿润.并铺上一层2h mm~25mm厚配合比较混凝士高-级的水泥沙浆。)施工缝江采取叫缝、凸缝、阶梯缝及设止水片的平直缝等形式5.6.6水泥沙浆防水层的水泥立采用背通硅酸盐水泥、矿渣酸盐水泥,其强度等级不应低了42.引MPa沙宜采用质地坚硬、级配良好的中沙,其含量不得大于1为;水泥沙浆的!合比,成根据原材料性能和施工方法按表1的规定选用。表1水泥沙浆配合比
水泥浆
水泥浆
水泥沙浆
配今比质坠比
1. 5 ~2. 0)
5.6.7水泥沙浆所水层的施工成符合下列规定:a)
水炭比
C. 5b-~0. 60
0. 37--0. 10
e. 415--·0. 55
鼎层表面应平整、清洁、坚硬、粗糙,充分湿润无积水。适范画bzxz.net
水泥沙浆防水层的第一层
水泥沙浆防水层的第兰、五层
水泥沙浆防水层的第.四层
水泥沙浆防水层每层方连续施!,当必须留施工缝时,应留成阶梯荞,按层次顺序搭接,搭接长度应大于40)mm。接准部位距阅阴角的距离应人于20切m。水泌沙浆应随拌随用.并在搅拌混合后2h内用完。水泥沙浆防水层施工时,基层表面温度应保持在0℃以F,操作环境温度在℃以上。水层的附阳角做成砸形
水泥沙浆防水层施L做法应符合附录A的规是。5.6.8涂料密封层的施T成符介下列规定密时层立选用耐腐蚀、无毒、激性小、密封性能好的涂料,耐高温性能不得低门8℃。密层的基前必须无浮渣,无水珠.清消干燥。h)
涂料的配比及施工应严格按所选涂料的技术要求逊行.并虚试涂,符合要求后方可进行大面积的涂刷。
涂料的涂刷必须均勺H不得少二层,后一层的涂料必须待前一层涂料结膜后逊行,涂刷向应和前“层机垂直。
5.6.9钢筋湿凝上生新污水净化沼气池的施工许偏差应符合长2的规定。表2现浇钢筋混凝土厌氧消化装置施工允许偏差单位为毫米
轴位置
允许遍差
截面尺
表2(续)
表面平度(驱长2m的弧形尺检食)预留孔、洞净宁
预拟管、件中心位罩
预的理、洞中心位置
5.7水密性试验
生活污水净化沼气池的水密性试验成符合下列规定:NY/T 2601—2014
允许偏差
5.7.1水密性试验必须在土休结构混凝上已达到设计强度70%以上并成安排在填前进行,5.7.2净化池应按规定进行试水验收。5.7.3充水
a)生活污水净化沼气池的充水宜分:三次进行,解次充水为设计水深的1/3。b)充水时的水位上升速度不宜超过2m/l;相邻两次充水的间隔时间,不应小于241每次充水宜测量24h的水位下降值.在充水过程中和充水以后,成刘化沼气池作外观检查,c
当发现渗水量过人时,应停止充水,待查明原因并作出处理后方可继续充水。5.7.4水位观测
净化池装满水待池体湿透后标记水位线,观察24h,水位降低小于10mm,表明净化沼气池水密性能合格,可以进行气密性验收。5.8气密性试验
生活污水净化沼气池的气密性试验应符合下列规定:5.8.1试水合格后,厌氧处理单元必须来用水压汰边行气密性试验;气密性试验应在防水层、涂料层施工后进行。
5.8.2试水合格后,密封好厌氧池活动盖·接上压力计,继续向池内充水,使试验压力达到牛活污水净化沼气池圾大设计工作气压.24h后测读生活污水净化沼气池内的气压值,其气压降成小丁试验压力的3%.
5.8.3若气正降大」3%时,说明有漏气现象,应经检查游处理后,虽新进行气密性试验。5.9水池施工
5.9.1水池的施工,除应按结构设计图作业外,施工质品必须满起水密性、耐蚀性、抗冻性的要求。5.9.2为提高混凝1的密实度,水池施T应采取下列上安措施:选择合适的配合比,使用符合规定的水泥强度等级和粗细骨料的级配。a
保证混凝施工的和易性·使多余水分不致在混凝上内部产生空隙和裂缝,h)
混凝工释必须严格按照搅拌,运输、浇筑、振捣的上序进行·并实施有效的养护。c
5.9.3水池施工模极的结构形式和支设应满足下列要求:内模的支设宜采取两种形式:在池内设置文柱御于架与水撑木,将池壁内模梁于其工和采用a
多脚形支撑或用模箍连接。
外模的支设果取两种形式:百接支撑于后肯十坡上和用纲钢筋将每块外模箍紧在内模脚了架博
所池壁模板1下左右之问的接缝必须密合,防止浇注混凝十时发生移动,变形。内模宫一次架设,外模则应分段资装,分段加高的时间不应超过混凝土的初凝期,d)
NY/T2601—2014
5.9.4混凝土的浇筑应用振动器进行捣固,振捣密实,水池的池底与池壁宜连续浇筑,防止施工缝渗漏。
5.9.5当水池体积过大,施工条件受到限制使混凝十的浇筑过程不能连续时,成在对结构承重无不利影响处留设施工缝。施工缝的形式及其处理方法应符合5.6.;的规定.5.9.6当水池体积过大-为避免温度变化使混凝上结构发生裂缝,施工时成诚按设计要求设置仲缩缝,并加装止水
5.9.7当修建的水池所在地区地下水位较时.应进行施工排水。施门排水必须连续进行。5.9.8水池混凝上若山现缺陷,应及时采收修补借施:防止水池渗漏影响使川。5.10附属建筑物
5.10.1值班室等附属建筑物的施工及验收应符合现行国家标准GB50203的规定:其允许偏差和质量检验成箱合现行国家标准GB50300的规霆,5.10.2黄河以北地区的附属建筑物应增加冬季保温设施。6管道安装
6.1管道安装成具各下列条件:
a)与管道有关的十建工.程已完.I并满足安装要求,b)待道必领有生产厂家的质合格证明书c)材质、规格和型号应符合设计文件规定。6.2对管道较多的大型件活污水净化沼气池,阀门的安装应符合下列要求:a)检查填料,压盖栓应留有调节裕片。h)按设计文件核对其型号,并应按介质流向确定共安装方向,c)阀门与管道以法兰或螺纹方式连接时,阀门在关闭状态下安装,()阀门与管道以接方式连接时,阀门应在开放状态下迹行。6.3管道到成件的加工与管道焊接的要求,应符合现行国家标准GB50235的规定。6.4承式铸铁管的承插接!填充料宜采用膨胀像胶圈、石棉水泥或膨张水泥、并应在接门处涂抹沥青防腐层。铸饮管的接口法兰如埋在上壤中,应采取防腐搭施,6.5混凝上管、水泥管、陶十管的承插或套箍接口应采用膨胀橡胶圈、水泥沙浆或沥背胶泥填塞,承插排水管和管件的承!应与水流方向相反,6.6管道的坡度必须符合设计要求。6.7严禁将管道及管座铺设在冻十和未经处理的松十1.6.8管道穿过池壁处必须严密不漏水、漏气6.9管道安装完毕,应按设计要求进行水斥或气压试验,在试乐过程中,不能敲击管了,开启和关闭阀件要缓慢:
6.10埋地管道在试压合格府+应及时回填十6.11沼气输气管道及配件的安装应符合NY/T1220的要求7填料安装
7.1安装前的准备
7.1.1安装前应具备下列技术资料:)填料的质检报或出厂合格证
)填料的安装图及安装说助所
)有关安装技术要求等资料。
7.1.2安装前应按设计要求核对填料的名称、型号和规格。NY/T 2601-2014
7.2采用战定型填料时,填料应牢固定位.分布均匀。硬填料不软化,不脱落:软填料在水中应扩散元花,慎料平面位置、标高、间距及何心小等应符合设计要求。7.3采用悬浮型填料时,成按设计要求进行装填,不溢出、不堵塞出7.4聚氨酯泡沫板上应压砖、石块或混凝土预制块以防山漂浮。7.5填料固定和支撑的方式应方便检查、维修或更换。8工程验收
8.1一般规定
8.1.1生活污水净化沼气池施下完毕,须经峻二验收合格,为可投人运行使用,8.1.2工程验收包括中间验收和峻工验收,分项或分部T程先逊行中间验收,合格后进行下道1,8.1.3中间验收应由施工单位会同农村能源主管部门、质量监督部门和设计.监理单位共同进行,并做好记求。
8.1.4竣工验收应由工程所在地县级以上农村能源主管部门组织施、设计、监现、质量监督部门及业主联合进行。
8.2中间验收
8.2.1中问验收应包括:隐蔽工程的验收:牛活污水净化沼气池的水旁性试验;生活污水净化沼一池的气密性试验;工艺、水、电、气系统各分部工程的外观检查,管道系统强度及严密性试验,并做好调试记求。
8.2.2验收时应对施工日和净化沼气池各部位的几何尺寸及提供的中问验收资料和质检资料进行复查。池体内混凝土表而应无蜂窝,麻而、孔隙及渗水症迹等门视可见的明显缺陷,粉剂层不得有空或脱现象
8.2.3间验收时,应按本规范规定的质量标准逊行检验,并认真填写间验收记录。8.3竣工验收
8.3.1生活污水净化沼气池峻T验收应提供下列文件资料:a)T程概况。
设计图纸技术交底会议纪要。
工程π工中请。
施工组织设计,
设计变更和钢材代用证件
主要材料的合格证;复测报告。g)
试验报告,
施工测量记录。
工程地质报告。
混凝土工程施了记录,
混凝土、沙浆及水密性、气密性等试验、检验计录。k)
中闻验收记录。
m)工程质量检验评定记录。
施上几记,
工程质量事故处理记录。
NY/T 2601—2014
T程竣丁通知,
全套工程峻工阁。
下程决算5。
s)其他有关义作及记录,
8.3.2牛活污水净化招气池竣工验收时,应核实竣工验收文件资料并成作必要的复验和外观检否,对各分项工程质量作湛鉴定结论,填巧工验收鉴书。8.3.3工程的验收资料应包括下列文件:a)峻工验收报告。
b)用户报告,
8.3.4牛活污水净化沼气池峻工验收后,建设单位应按有关档案饮理的要求将有关设计、施工、监理、验收的文件技术资料立卷存档
A.12mm厚素灰层
附录A
(规范性附录)
防水层施工做法(五层)
NY/T 2601-2014
基层作好处理并说水饱利以后,将搅拌混合好的素灰抹1mm厚,用铁抹了往返用力刮抹5遍6随,使素灰填实基层的孔隙,并刮抹均勾,随即抹1加厚的素成找平,找平要厚度均勾,不得听到抹了触碰基层的声普。
4. 2 4 mm 厚 1 : 2. 0 水泥沙浆层在抹第二层之前,须川毛刷蘸水将第-层存顺序地均勾涂刷遍:第二层沙浆层的施工是在素层初凝期问进行的,因此要轻轻抹压,以免破坏素灰层,但也要使沙浆层薄薄地压入素灰层·使”·,二层能年固地结合成一体。第一层做完后,而扫市顺序扫出横向条纹,扫毛时不要另行加水,以使.、“也能固结合。
A.32mm厚素灰层
待第二层沙浆凝固后,适当浇水湿润,按第层作法操作。在第三层施工时,如发现第一层沙浆在硬化过程中析山游离氧氧化钙,表而形白色薄膜,则须用马荫根刷冲水清洗净后,刁可做第一层。A.44mm厚1:1.5水泥沙浆层
按第一层做法抹上沙浆,在沙浆凝固前水分蒸发的过程中,分次用铁抹子抹压5遍~6遍,增加缔实性,最后见铁抹了压光,在抹压过程中,每次抹压间隔时间应根据施上现场的湿度人小和气温情况确定,一般情况下在抹压前三遍时,间隔时间要短些,最后压光成活,夏套通常在2h之内,冬季最长不超过14h,以免沙浆凝固后度复抹压生起沙现象,A.5与水直接接触的防水层
在第四层沙浆抹压两遍后,用毛刷均约涂制素水滤浆道即为第五层随第四层床光成污。
