QB/T 1809-1993
基本信息
标准号： QB/T 1809-1993
中文名称：皮革伸展定型试验方法
标准类别：轻工行业标准(QB)
英文名称： Leather stretch setting test method
标准状态：现行
发布日期：1993-07-29
实施日期：1994-03-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：88552
标准分类号
中标分类号：轻工、文化与生活用品>>皮革加工与制品>>Y45皮革加工与制品综合
关联标准
出版信息
出版社：中国轻工业出版社
页数：3页
标准价格：8.0 元
出版日期：1994-03-01
相关单位信息
起草人：陈应元、刘海燕
起草单位：轻工业部毛皮制革工业科学研究所
归口单位：全国毛皮制革标准化中心
提出单位：轻工业部质量标准司
发布部门：中华人民共和国轻工业部
标准简介
本标准规定了皮革在规定状态下伸展定型的试验原理、试验仪器、试样制备、试验步骤及计算、试验报告。本标准适用于所有鞋面革。 QB/T 1809-1993 皮革伸展定型试验方法 QB/T1809-1993 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容
中华人民共和国轻工行业标准
皮革伸展定型试验方法
主题内容与适用范围
QB/T1809--1993
本标准规定了皮革在规定状态下伸展定型的试验原理、试验仪器、试样制备、试验步骤及计算、试验报告。
本标准适用于所有鞋面革。
2引用标准
GB/T4689.2皮革
3试验原理
物理性能测试用试片的空气调节在规定温、湿度条件下，圆形皮革试片被顶成圆帽状，由于弹性作用，在顶力消除后圆帽逐渐恢复原状。回复一定时间后的面积与最大伸展面积的百分比叫做皮革伸展回复定型百分率。以此表示皮革伸展定型性能。
4仪器与材料
4. 1伸展定型测定仪见下图。
E固定环,F—试片;G——活塞;H—推杆;—圆缸；K—下夹环；L—上夹环;M-螺丝;N—回拉杆;P千分表;Q—刚桥体;R—导气孔S—导气孔伸展定型测定仪
中华人民共和国轻工业部1993-07-29批准准起
1994-03-01实施

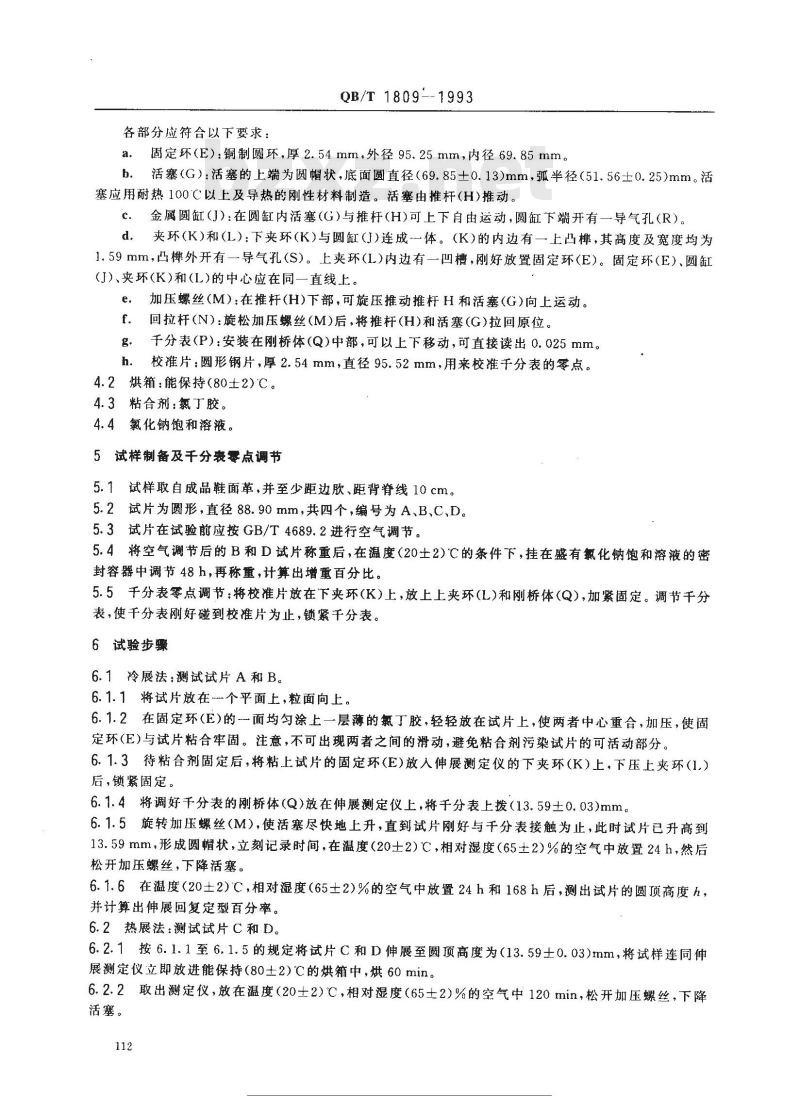

各部分应符合以下要求：
QB/T 1809--1993
a.固定环（E）：铜制圆环，厚2.54mm，外径95.25mm，内径69.85mm。b．活塞（G）；活塞的上端为圆帽状，底面圆直径（69.85土0.13)mm，弧半径（51.56土0.25)mm。活塞应用耐热100C以上及导热的刚性材料制造。活塞由推杆(H)推动。c．金属圆缸(J)：在圆缸内活塞(G)与推杆(H)可上下自由运动，圆缸下端开有一导气孔(R）。d.夹环(K)和(L)：下夹环(K)与圆缸(J)连成一体。（K)的内边有一上凸，其高度及宽度均为1.59mm，凸外开有-导气孔（S)。上夹环(L)内边有一凹槽，刚好放置固定环(E）。固定环（E）、圆缸(J）、夹环（K）和（L）的中心应在同一直线上。e．加压螺丝(M)：在推杆(H)下部，可旋压推动推杆H和活塞(G)向上运动。f．回拉杆(N）：旋松加压螺丝(M)后，将推杆(H)和活塞(G)拉回原位。g．千分表(P)：安装在刚桥体(Q)中部，可以上下移动，可直接读出0.025mm。h.校准片：圆形钢片，厚2.54mm，直径95.52mm，用来校准千分表的零点。4.2烘箱：能保持（80士2)℃。
4.3粘合剂：氯丁胶。
4.4氯化钠饱和溶液。
5试样制备及千分表零点调节
5.1试样取自成品鞋面革，并至少距边欣、距背脊线10cm。5.2试片为圆形，直径88.90mm，共四个，编号为A、B、C、D。5.3试片在试验前应按GB/T4689.2进行空气调节。5.4将空气调节后的B和D试片称重后，在温度（20土2)℃的条件下，挂在盛有氯化钠饱和溶液的密封容器中调节48h，再称重，计算出增重百分比。5.5千分表零点调节：将校准片放在下夹环（K)上，放上上夹环（L)和刚桥体（Q），加紧固定。调节千分表，使千分表刚好碰到校准片为止，锁紧千分表。6试验步骤
6.1冷展法：测试试片A和B。
6.1.1将试片在个平面上，粒面向上。6.1.2在固定环（E)的面均匀涂上一层薄的氯丁胶，轻轻放在试片上，使两者中心重合，加压，使固定环(E)与试片粘合牢固。注意，不可出现两者之间的滑动，避免粘合剂污染试片的可活动部分。6.1.3待粘合剂固定后，将粘上试片的固定环（E)放入伸展测定仪的下夹环（K）上，下压上夹环（1.)后，锁紧固定。
6.1.4将调好千分表的刚桥体（Q）放在伸展测定仪上，将千分表上拨（13.59土0.03）mm。6.1.5旋转加压螺丝（M），使活塞尽快地上升，直到试片刚好与千分表接触为止，此时试片已升高到13.59mm，形成圆帽状，立刻记录时间，在温度（20士2）C，相对湿度（65±2）%的空气中放置24h，然后松开加压螺丝，下降活塞。
6.1.6在温度（20士2）C，相对湿度（65士2)%的空气中放置24h和168h后，测出试片的圆顶高度h，并计算出伸展回复定型百分率。6. 2热展法:测试试片 C和 D。
6.2.1按6.1.1至6.1.5的规定将试片C和D伸展至圆顶高度为（13.59士0.03)mm，将试样连同伸展测定仪立即放进能保持（80土2）℃的烘箱中，烘60min。6.2.2取出测定仪，放在温度（20士2）℃，相对湿度（65士2)%的空气中120min，松开加压螺丝，下降活塞。此内容来自标准下载网
QB/T1809-1993
6.2.3按6.1.6的规定测出试片C和D的圆项高度h，计算出伸展回复定型百分率。7计算
13.59×100
式中：S——伸展回复定型百分率，%；h.试片回复定型高度，mm。
8试验报告
试验报告应包括以下内容：
经饱和氯化钠溶液调节后试片B和D所增加的重量；列出四个试片的伸展时间、伸展回复时间及相应的伸展回复定型百分率；保存样品及试验条件；
临时出现的可能对试验结果产生影响的因素。附加说明：
本标准由轻工业部质量标准司提出。本标准由全国毛皮制革标准化中心归口。本标准由轻工业部毛皮制革工业科学研究所负责起草。本标准主要起草人陈应元、刘海燕。标准搜专网wyi
华学标准行业料力费一载
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
皮革伸展定型试验方法
主题内容与适用范围
QB/T1809--1993
本标准规定了皮革在规定状态下伸展定型的试验原理、试验仪器、试样制备、试验步骤及计算、试验报告。
本标准适用于所有鞋面革。
2引用标准
GB/T4689.2皮革
3试验原理
物理性能测试用试片的空气调节在规定温、湿度条件下，圆形皮革试片被顶成圆帽状，由于弹性作用，在顶力消除后圆帽逐渐恢复原状。回复一定时间后的面积与最大伸展面积的百分比叫做皮革伸展回复定型百分率。以此表示皮革伸展定型性能。
4仪器与材料
4. 1伸展定型测定仪见下图。
E固定环,F—试片;G——活塞;H—推杆;—圆缸；K—下夹环；L—上夹环;M-螺丝;N—回拉杆;P千分表;Q—刚桥体;R—导气孔S—导气孔伸展定型测定仪
中华人民共和国轻工业部1993-07-29批准准起
1994-03-01实施
各部分应符合以下要求：
QB/T 1809--1993
a.固定环（E）：铜制圆环，厚2.54mm，外径95.25mm，内径69.85mm。b．活塞（G）；活塞的上端为圆帽状，底面圆直径（69.85土0.13)mm，弧半径（51.56土0.25)mm。活塞应用耐热100C以上及导热的刚性材料制造。活塞由推杆(H)推动。c．金属圆缸(J)：在圆缸内活塞(G)与推杆(H)可上下自由运动，圆缸下端开有一导气孔(R）。d.夹环(K)和(L)：下夹环(K)与圆缸(J)连成一体。（K)的内边有一上凸，其高度及宽度均为1.59mm，凸外开有-导气孔（S)。上夹环(L)内边有一凹槽，刚好放置固定环(E）。固定环（E）、圆缸(J）、夹环（K）和（L）的中心应在同一直线上。e．加压螺丝(M)：在推杆(H)下部，可旋压推动推杆H和活塞(G)向上运动。f．回拉杆(N）：旋松加压螺丝(M)后，将推杆(H)和活塞(G)拉回原位。g．千分表(P)：安装在刚桥体(Q)中部，可以上下移动，可直接读出0.025mm。h.校准片：圆形钢片，厚2.54mm，直径95.52mm，用来校准千分表的零点。4.2烘箱：能保持（80士2)℃。
4.3粘合剂：氯丁胶。
4.4氯化钠饱和溶液。
5试样制备及千分表零点调节
5.1试样取自成品鞋面革，并至少距边欣、距背脊线10cm。5.2试片为圆形，直径88.90mm，共四个，编号为A、B、C、D。5.3试片在试验前应按GB/T4689.2进行空气调节。5.4将空气调节后的B和D试片称重后，在温度（20土2)℃的条件下，挂在盛有氯化钠饱和溶液的密封容器中调节48h，再称重，计算出增重百分比。5.5千分表零点调节：将校准片放在下夹环（K)上，放上上夹环（L)和刚桥体（Q），加紧固定。调节千分表，使千分表刚好碰到校准片为止，锁紧千分表。6试验步骤
6.1冷展法：测试试片A和B。
6.1.1将试片在个平面上，粒面向上。6.1.2在固定环（E)的面均匀涂上一层薄的氯丁胶，轻轻放在试片上，使两者中心重合，加压，使固定环(E)与试片粘合牢固。注意，不可出现两者之间的滑动，避免粘合剂污染试片的可活动部分。6.1.3待粘合剂固定后，将粘上试片的固定环（E)放入伸展测定仪的下夹环（K）上，下压上夹环（1.)后，锁紧固定。
6.1.4将调好千分表的刚桥体（Q）放在伸展测定仪上，将千分表上拨（13.59土0.03）mm。6.1.5旋转加压螺丝（M），使活塞尽快地上升，直到试片刚好与千分表接触为止，此时试片已升高到13.59mm，形成圆帽状，立刻记录时间，在温度（20士2）C，相对湿度（65±2）%的空气中放置24h，然后松开加压螺丝，下降活塞。
6.1.6在温度（20士2）C，相对湿度（65士2)%的空气中放置24h和168h后，测出试片的圆顶高度h，并计算出伸展回复定型百分率。6. 2热展法:测试试片 C和 D。
6.2.1按6.1.1至6.1.5的规定将试片C和D伸展至圆顶高度为（13.59士0.03)mm，将试样连同伸展测定仪立即放进能保持（80土2）℃的烘箱中，烘60min。6.2.2取出测定仪，放在温度（20士2）℃，相对湿度（65士2)%的空气中120min，松开加压螺丝，下降活塞。此内容来自标准下载网
QB/T1809-1993
6.2.3按6.1.6的规定测出试片C和D的圆项高度h，计算出伸展回复定型百分率。7计算
13.59×100
式中：S——伸展回复定型百分率，%；h.试片回复定型高度，mm。
8试验报告
试验报告应包括以下内容：
经饱和氯化钠溶液调节后试片B和D所增加的重量；列出四个试片的伸展时间、伸展回复时间及相应的伸展回复定型百分率；保存样品及试验条件；
临时出现的可能对试验结果产生影响的因素。附加说明：
本标准由轻工业部质量标准司提出。本标准由全国毛皮制革标准化中心归口。本标准由轻工业部毛皮制革工业科学研究所负责起草。本标准主要起草人陈应元、刘海燕。标准搜专网wyi
华学标准行业料力费一载
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
