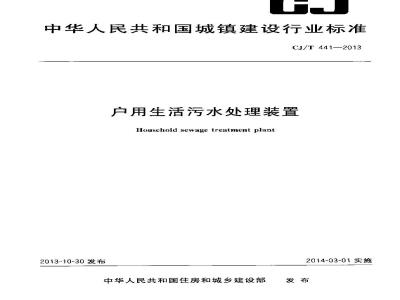

中华人民共和国城镇建设行业标准CJ/T 441—2013
户用生活污水处理装置
Houschold sewage treatment plant2013-10-30发布
中华人民共和国住房和城乡建设部2014-03-01实施
规范性别用文件
分类、型号及组成-
适用条件
材料和配套设备
试验方法
8检验规则
9标、包装、运输及存
户用生活污水处理装置组成及各部尺寸附录A(资料性附录)
CJ/T 441—2013
本标种按照BI.
2009给出的规则起草
本标准由任房和城乡建设部标准定额研究所提出本标滞由住房和城乡设部建筑给水排水标雄化技术委员会归口。本标准负责起草单位:苏州嘉净环保科技股份有限公司。本标准参加起草单位:任房和城乡设部农村污水处理技术北方研究中心。CJ/T 441-2013
本标准牛要起草人:沈骏、刘俊新、郭需松、李光武、陈雪、下甜、朱仕坤、夏瑜、刘超、於胜泌。m
1范围
户用生活污水处理装置
CJ/T 441—2013
本标规定了户用生活污水处理装罩的分类型粤,红成,适用条件,材料和配套设备,要求,试验行法、捡验规则、标志、包装、运输及些存。本标准适月于单套处理能力不超过2.0 m/d的户用生活污水处现装置(以下简称\装置\)规范引用件
下列文件对于本文件的成用是必不少的,凡是注日期的引用文件,仪注日期的版本适用于本文件:凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用士本文件。GB/T191包装储运图示标志
GB30962008声环境质量标准
GB 4208 2008
外壳防铲等级(IP代码)
GB 5084农附灌溉水质标
GB/T 5226.1
机械电安全机械电设备第1部分:道册接术条件GB/T 5836.1
建筑排水屏硬聚氟Z烯(PVC-L)管材建筑排水用硬聚氣乙烯(PVC-L:)管件GB/T 5836.2
纤维增强塑料用液体不饱和聚酯树脂GB/T8237
GB/T 9969
业产品使用说明书总则
GB/T 13306
GB/T [3384
GB/T 13657
G13 11048.1
机电产品包装通用技术条件
双酚A型环氧树脂
低压开设备和控制设备第1部分:总则GB3/T 14048.7
GB 14554
GB 16297
低压开关设备和控制设备第7-1部分:辅助器件铜异体约接线端子排恶臭污染物排放标滩
大气污染物综合排放标准
CB 16917.[
GB 18918
家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO)第1部分:一般2002城镇污水处埋厂污染物排放标准GB/T18369玻璃纤维无粗纱
GB/T18370玻璃纤维尤捻粗纱布
GB/T20207.1烯晴-丁一烯-苯乙烯(ABS)力管道系统第1部分:管材GI3/T20207.2内烯腈-丁二烯-苯Z烯(ABS)压力管道系统第2部分:管件JB/T5995工业产品使用说明书机电产品使用说明书编写规定JB8939水污染筋治设备安全技术规范1
CJ/T 441—2013
3分类、型号及组成
3.1分类
3.1.1按排水上向分为直接排放和灌溉用水两类,3.1.2按额定处理能力(m/d)分为0.3、0.5、1.0、1.5和2.0五种。3.2型号
3.2.1表示形式
装置额定处理能力(mi/d)
装置的材质:F-
出水水质代号;PwwW.bzxz.Net
玻璃钢:1)
占接排放G
H用牛活污水处理装置:HSP
3.2.2型号示例
聚双环戊一烯
灌溉用水
出水水质为占接排放、处理装置为玻璃钢材质、癫定处埋能力为1.0m/d的用生活污水处理装置,型号表示为:HSP—P1.0
3.3组成
3.3.1装置由污水调区、污水处埋区和消毒区等三个部分组成。3.3.2装置的壳体应配置进、出水管接口,逃、排气管接口,扫(检修)孔和吊环等;吊坏的数量及强度应满足装置的整体吊装要求,
3.3.3装置的组成及各部尺寸参见附录A。3.4工艺组成
3.4.1污水处理区
装置的污水处埋区的生物处理工艺应根据排水要求.按表1选用。表1装置的污水处理区可选生物处理工艺选用表序号
推荐生物二艺及组舍
厌氧生物膜一生物接能氧化
缺氧接氧化十好氧尘物按影氧化厌氧消化法
缺氧/尿氧生物膜法
注1:表巾“\表示可选小物处弹工艺,注2:如用产特殊要求时,可选用具很工艺2
出水水质代号
3.4.2消毒区
装置可采用片剂消毒、紫外消等方式,4适用条件
4.1原水条件
装置的原水放为生活污水。
4.2环境及安装条件
4.2.1装置所处的环境温度应在 5℃-~10 ℃范用内4.2.2装置配套也气设备所处环境的相对湿度不应超过95%5材料和配套设备
5.1壳体和隔板材料
5.1.1装置体和隔板为玻璃钢(FRP)时,原材料质量应符合下列规定:玻璃纤维应符合GB/T18359和GB/T18370的要求:a
b)合成树脂应符GB/T'8237和GB/T13657的要求装置壳体和隔板为聚双环女_烯(PICPD)时,原材料应符合表2的要求,5.1.2
表 2聚双环戊二烯(PDCPI))材料的性能序凸
拉伸强/MPa
拉伸弹性模量/MPa
5%应变弯曲强度/MPa
变模量/MPe
拉伸服强度/MPa
悬臀粱缺[1冲击强度/(kl/m\)
热变形温度/C
5.2管材及管件
60 ℃
- 20 ℃
-- 40 ℃
CJ/T 4412013
性能要求
21 984
装置选用硬聚氟乙烯(PVC-L:)管材及管件时.应符介GB/T5836.1和GB/T5836.2的要求、5.2.1
装置选用内烯腈-」二烯-苯乙烯(ABS)管材及管件时,应符合GB/T20207.」和GB/T20207.25.2.2
的要求,
CI/T 441—2013
5.3气泵
5.3.1装置配套气的额定风量不应小于30L/min5.3.2气泵正常作时的噪声值不应大于45dB(A)5.4控制系统
装置的控制系统由漏电断路器、接线端了、电气控制模块和保护罩组成。5.4.1
漏电断路器应符合GB16917.1的要求。5.4.2
接线端了应符合GB14048.1和(GB/T14048,7的要求。5.4.3
5.4.4装置采用的控制系统应包含以下功能:应具有户动、手动控制和迅程监测功能;h)远程监测的范围应包括不限于监测各机械设备的开启、关闭及故障状态功能;管故障时还能其有报誓功能:
装置采用表1中第 3和第4种工艺时,可选用气体监测装置d)
6要求
6.1外观要求
6.1.1装置表面应平整光滑、色洋均勺,无杂质混人,无裂纹,钙孔、气池等缺陷,6.1.2装置边缘应整齐,厚度均勾、无分层。6.1.3装置各附属部件的安装位置成准确,且均不应存在妨碍安装、检修、擦拭等的缺陷6.2制造质要求
装置的压量应符合下列规定:
装置项部在承受不大于9.0kN/m的荷载量下,不应出现变形和裂缝,b)装置在充满水的情况下,不应用现渗漏。6.3性能要求
6.3.1 出水水质
装置处理出水水质应符合下列规:a)处理出水直接排放时,应符合GB189182002中规定的一级B的要求;b)处理山水用于农业灌溉时,应符合(35084的要求。6.3.2噪声
装置正常运行时的噪声应符合GB3096--2C0811类声环境功能区的要求6.3.3莫味
装置排放的气体应符合GB14551和GB16297的要求。6.3.4电耗
装置的电耗指标应符合表3的要求,4
出水水质代口
6.4防护要求
表3吨水电耗指标
处理能力/(m/d)
气录放控制系统的防护等级应符合CB42C82C08中IP54的要求。6.4.2气菜及控制系统应配有防盗措施,6.5
安全要求
装置所附带的电气设备应符合GB/T5226.1的要录,6.5.2
装置的其他安全要求应符合JB8939的要求。7试验方法
7.1外观检验
目测捡验,成符合6.1的要求。
7.2制造质量检验
CI/T441—2013
单位为下时每方米
将装置放置在水平,坚同的平板L,i其上部勾施加荷载9.kN/”,检查装置主体,无变形和7.2.1
裂缝即合格。
7.2.2在完成装置拼装及管道阀门安装后,关闭所有阀门,向装置内注人清水至出水管口高度,保持该水位24h,检查整个装置不渗不漏即合格。7.3性能检验
处理后出水水质
应按照GI18918或GB5084的要求检测。7.3.2噪声
应按照CB3095的要求检测
7.3.3臭味
装置止常运行时,应按照GB 14554 和 GB 16297 的要求检测,7.3.4电耗
在装置处丁止常运行状态时,连续监测24h的装置耗电量,并换算成吨水电耗,应衍合6.3.4的要求,
7.4控制系统的防护等级
控制系统的防护等级应按照(GB1208的要求进行5
CJ/T 441—2013
安全试验
7.5.1成按照GB/T 5225.1的要求进行应按照JB8939的要求进行。
8检验规则
检验分类
检验分为出厂检验和型式检验,出厂检验
8.2.1 每台装暨均应做出厂检验,检验项自和试验方法应按照表 4 的要求执行,8.2.2判定规则:山厂捡验各项均符合要求,判为合格产品,如有不符合要求的,允诈修补,修补后仍不含格则判为不合格产品。
型式检验
装置在下列情况下,应进行型式检验:8.3.1
产品定型生产和产品转厂的定型鉴定;产品设计、结构,材料或工艺有重大改变可能影响产品性能时;停产超进1年恢复生产吋;
出厂检验结果与上次型式检验有较大差异时:c)JF常生产每3年进行一次。
8.3.2判定规则
a)产品检验项目全部符合表4中规定要求者,判定为合格产品;出永水质指标中有-项不合格考,判定为不合格产品:h)
除出水水质指标外的其他检验项中任有一项不合格,应加倍抽样对不合格项几进行复检,如不合格,判定为不合格产品。
表 4、检验项目
制造质量
出水水质
出榆验
注:表中\V”表示出广检验与型式检验应进行检验的项口。6
型式检验
试验方法
9标志、包装、运输及贴存
9.1标志
CJ/T 441—2013
9.1.1每套装留应在明显叫平整部位固定上铭牌,铭牌应衍合(B/T13306的要求。装置铭牌上应标出以下内容:
装置名称及型号;
处理能力,m/d;
装置外形尺寸(长×宽×高).mm;装置总质量,kg;
制造商商标和名称;
f】生产[I期及装置编号。
9.1.2管道接口标志:每套装置成在进水管接门、出水管接口、排气管接口及进气管接口处设有明显标志。
9.2包装
9.2.1装置出厂包装时,应整洁于静,所有接头管口、法兰应缔封。9.2.2装箱前,所有仪表应加以保护,9.2.3包装应适合长途运输,包装应符合(GI3/『13381的要求:9.2.4装置包装箱内做包指装置检验合格证和装置债用说期书9.2.4.1装置检验含格证的内容包括:-名称和型号;
装置编号:
一制遣商商标和名称;
检验结论:
检验员、检验负责人签章及Ⅱ期。装置使用说明应按照GB/T9969和JE3/T5995的要求缩写,其内容包括:9.2.4.2
使用条件、工作原理、特点及用途;主要技术参数;
结构示意图、电气线路等;
安装说明、使用要求,维护保养及注意事项;装置主要部件名称、数量。
9.2.5装置包装储运图示标志应符个GB/T 191的要求,9.3运输
装置的运输应轻装轻卸,不应拖拉、摔碰。9.4贮存
9.4.1装置应贮存在清洁干燥的仓库内,应注意防火,9.4.2气设备及仪表等物品,应防丝、防水和防潮。7
CJ/T441—2013
附录A
【瓷料性附录)
户用生活污水处理装置组成及各部尺寸A.10.3m/d和C.5m/d用生活污水处理装置结构图见图A.1.外形尺+见表A.1,12
新水节区
说明:
壳体:
进水管接1:
品环;
排气口:
清扫(检修)孔;
5----进气管接口;
一铭牌;
非物处理区
8·豫气管路:
絲磷;
山水管接训
消毒区;
控制系统:
保护罩:
气泵。
图 A. 10.3 m/d、0.5 m/d户用生活污水处理装置表 A,10,3 m /d、0.5 m/d 户用生活污水处理装置外形尺寸装置长,装置宽
HsP--P -..3
HSP -- ...--..5
装置高
检修孔
进水管
毕项部
高度 H.
注:型号中方柜\”表示装置材不限,均可按表中尺寸执行。8
毕预部
甄离H。
出水管
距颂部
高度 H:
避水管
直径D
单位为毫米
非气门
管直径
出水管
CI/T 4412013
A.21.0m/d.1.5m/d和2.0m/d户用尘活污水处理装置结构图见图A.2.外形尺寸见表A.2污水调节区
说明:
实体;
2-吊环:
进水管接口:
清扫(检修)孔:
进气管接口:
生物些用区
滕气管路;
除磷:
出水管接:
消毒区:
持制系统:
保扩:
气象。
图4.21.0m/dl、1.5m/d和2.0m/d户用生活污水处理装置21.0m2/d、1.5m/d和2.0m/d户用生活污水处理装置外形尺寸表A.2
IISF—F-:7
HSP-F-
装肾境
:1020
进水管
距顶部
高度H
注:型中方框“”表态装置材质不限,均可接表中尺执行。排气口
距黄部
山水管
距离 H2,高度 IH,
进水管
单位为毫米
管真径
出水管
直径Dea
