ICS03.220.20
备案号：43664-2014
、省地
國标准
DB32/T27212014

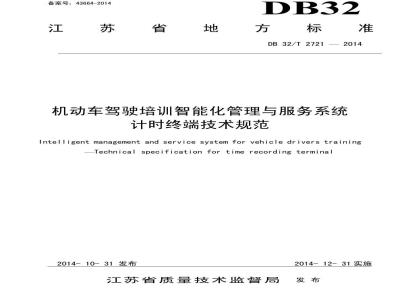

机动车驾驶培训智能化管理与服务系统计时终端技术规范
Intelligent management and service system for vehicle drivers trainingTechnical specificationfor time recording terminal2014-10-31发布
江苏省质量技术监督局
2014-12-31实施
2规范性引用文件
3术语和定义
一般要求
5功能要求.
6性能要求
7试验方法
8检验规则.
9安装要求.
10记录卡要求
附录A（规范性附录）培训记录信息内容和格式基本要求.附录B（规范性附录）教练员教学记录卡信息内容和格式基本要求。附录C（规范性附录）学员培训学时记录卡信息内容和格式基本要求.DB32/T2721-2014
DB32/T2721-2014
本标准按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。本标准由江苏省交通运输厅提出并归口。本标准负责起草单位：江苏省交通运输厅运输管理局、无锡赛博盈科科技有限公司。本标准参加起草单位：无锡市交通运输管理处。本标准主要起草人：殷国祥、顾敏、顾东、曹建、胡伟、成旭、陈露、顾峰、王炯磊、王维达张新民、严宏勋、钟田堂、俞伟民、李训东、潘卫明。DB32/T2721-2014
机动车驾驶培训智能化管理与服务系统计时终端技术规范1范围
本标准规定了机动车驾驶培训计时终端的一般要求、功能要求、性能要求、试验方法、检验规则和安装要求，以及记录卡要求
本标准适用于机动车驾驶培训机构开展驾驶培训所使用的计时终端。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2423.1
GB/T2423.2
GB/T2423.3
GB/T2423.6
GB/T2423.11
GB/T7408
电工电子产品基本环境试验第2部分试验方法A：低温电工电子产品基本环境试验第2部分试验方法B：高温电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法电工电子产品环境试验第2部分：试验方法试验Eb和导则：碰撞电工电子产品环境试验第2部分：试验方法试验Fd：宽频带随机振动-一般数据元和交换形式-信息交换-日期和时间的表示方法GB/T12706.1-2008额定电压1kV（U=1.2kV）到35kV（U=40.5kV）挤包绝缘电力电缆及附件-第部分：额定电压1kV（U.=1.2kV）和3kV（U.=3.6kV）电缆GB/T16649.1-2006识别卡带触点的集成电路卡第1部分：物理特性GB/T16649.2-2006识别卡带触点的集成电路卡第2部分：触点的尺寸和位置GB/T16649.4-2010识别卡-集成电路卡-第4部分：用于交换的结构、安全和命令GB/T17626.2
GB/T17626.3
GB/T19951-2005
电磁兼容试验和测量技术静电放电抗扰度试验电磁兼容试验和测量技术射频电磁场辐射抗扰度试验道路车辆静电放电产生的电骚扰试验方法GB/T21437.2-2008道路车辆由传导和耦合引起的电骚扰第2部分：沿电源线的电瞬态传导JT/T794-2011
JT/T808-2011
JT/T 825.5-2012
JT/T3304
ISO/IEC14443-1
3术语和定义
道路运输车辆卫星定位系统车载终端技术要求道路运输车辆卫星定位系统终端通讯协议及数据格式IC卡道路运输证件-第5部分：IC卡从业资格证数据格式中国各名族名称的罗马字母拼写和代码识别卡-非接触式集成电路卡-感应卡-第1部分：物理特性下列术语和定义适用于本文件。3.1
理论计时终端time recordingterminalfortheorytrainingDB32/T2721-2014
用于采集、存储和传输学员理论培训的培训时长、教练员教学等信息的计时终端。模拟计时终端 time recording terminal for simulation training用于采集、存储和传输学员模拟培训的培训时长、教练员教学等信息的计时终端。车载计程计时终端timeanddistancerecordingterminalforvehicle安装在教学车辆上，用于采集、存储和传输车辆位置、速度和培训单程，学员的培训阶段、培训时长及教练员、学员的指纹、图像等信息的计时终端。3.4
教练员教学记录卡 timerecordingcardforinstructor记录教练员身份、培训学时、学员培训记录等信息的记录卡。3.5
学员培训学时记录卡time recordingcardforlearner记录学员身份、学时等信息的学时记录卡。3.6
签到时长durationof signing
从学员签到到学员签退为止的时长。3.7
有效培训时长durationof validtraining计时终端监测到处于有效培训状态的时长，3.8
管理平台managementplatform
机动车驾驶培训智能化管理与服务的软、硬件系统。4一般要求
4.1组成
计时终端应包括微处理器、数据存储器、记录卡读写模块、无线数据传输模块、摄像模块、指纹模块、计时模块、实时时钟模块、显示器、操作键和数据通信接口等，车载计程计时终端还应包括定位模块、计程模块。
4.2外观
4.2.1计时终端各部件外表面应光洁、平整，无凹痕、划伤、裂缝和变形等缺陷2
4.2.2计时终端显示屏表面应无明显划痕，显示应清晰、完整，无缺损现象，4.2.3计时终端使用的文学、图形等标志应符合以下要求：a）醒目、规范：
DB32/T2721-2014
b）操作说明、铭牌和标志中的文字应使用中文，根据需要也可以同时使用其他文字：c）操作按键应在对应的位置标识出各按键的功能4.3铭牌
4.3.1铭牌应安装在计时终端主机外表面的醒目位置，铭牌尺寸应与主机结构尺寸相适宜4.3.2铭牌上应标出制造商名称、产地、商标、产品中文名称、规格型号、计时终端主机可识别的唯性编号、制造日期等内容，
5功能要求
5.1通用要求
5.1.1签到和签退
计时终端应能通过指纹方式实现教练员和学员的签到、签退。5.1.2图像采集
5.1.2.1计时终端应能按照管理平台设置的间隔时间或下发的指令，采集教练员、学员图像，同时记录实时时间、教练员编号和学员编号等信息、5.1.2.2教练员、学员签到或签退时，计时终端应触发摄像头采集图像信息，并上传至管理平台5.1.2.3在学员培训过程中，计时终端应随机采集学员图像，并上传至管理平台。5.1.2.4图像数据内应嵌入驾校编号、教练员编号、学员编号、采集时间、验证数据等信息5.1.2.5采集的图像应能清晰可辨。5.1.3身份验证
5.1.3.1计时终端应能通过采集的指纹信息对教练员、学员进行身份验证。5.1.3.2在学员培训过程中，计时终端应能根据行业要求验证学员身份。5.1.4计时
计时终端应能记录签到时长和有效培训时长。5.1.5数据显示
5.1.5.1计时终端应能显示实时时间、教练员姓名、学员姓名、培训阶段、签到时长、有效培训时长、上线定位状态等相关信息，显示文字应使用中文。5.1.5.2计时终端在读写学员培训学时记录卡时，应能显示学员总有效培训时长和本阶段的有效培训时长。
5.1.6语音播报
计时终端应能用语音方式播报管理平台指令信息及警示信息。5.1.7数据通信
DB32/T2721-2014
5.1.7.1计时终端应能通过无线通信网络实时上传学员的签到、签退、随机身份验证、培训状态、培训记录和报警等信息，并接受管理平台下发的设备参数和控制指令。5.1.7.2计时终端应能传输培训状态、培训记录、图像等信息，信息内应附有验证数据。5.1.7.3计时终端应能支持至少两个远程连接，并能相互自动切换。5.1.7.4计时终端无法注册到无线网络时，应能保存数据，在注册到无线网络时一并传送。5.1.7.5计时终端应支持数据批量接收与发送功能、断点续传功能。5.1.8培训记录集和存储
5.1.8.1计时终端应能采集和存储培训记录，培训记录信息内容和格式应符合附录A的要求。5.1.8.2计时终端存储的培训记录应能通过教练员教学记录卡进行采集，并能支持重复采集。5.1.8.3计时终端断电时，应能存储断电前的培训记录信息。5.1.9参数设置及调整
5.1.9.1计时终端的驾校编号、SIM卡号、实时时间、无线通信参数（管理平台的IP和端口号等）、身份验证方式等信息，应仅能通过管理平台远程对计时终端进行设置及调整。5.1.9.2计时终端的培训有效暂停时长、培训停止自动签退时长、教练员签到间隔最大时长、学员日累计培训最大时长、学员连续培训最大时长、非工作时间、禁训日期、图像采集间隔时间等信息，应仅能通过管理平台远程对计时终端进行设置及调整。5.1.10开机自检
5.1.10.1计时终端在通电后，应首先进行自检。5.1.10.2自检正常后，设备应能提示：如出现故障，应以信号灯闪炼、显示屏显示或语音播报方式指示故障信息。
5.2车载计程计时终端的其他要求5.2.1支持的培训模式
车载计程计时终端应仅能支持一名教练员在同一时间段内教一名学员，一名学员在同一时间段内只能在一辆教练车上进行培训。
5.2.2车辆速度和位置信息采集
5.2.2.1车载计程计时终端应能采集各类培训车型的车辆速度信号。5.2.2.2车载计程计时终端应能通过卫星定位系统实时获取车辆位置信息。5.2.3图像采集
DB32/T2721-2014
车载计程计时终端在采集图像时，应同时记录车辆号牌、经纬度等信息，并在图像数据内嵌入车辆速度信息。
5.2.4参数设置
车载计程计时终端的培训车型、车辆号牌、车辆脉冲系数、教学大纲等信息，应仅能通过管理平台远程进行设置及调整。
5.2.5卫星定位和监控
5.2.5.1卫星定位功能应符合JT/T794-2011中5.2的相关要求。5.2.5.2训练场区域监控应符合以下要求：a）车载计程计时终端应支持不少于24个训练场区域（路线、圆形、矩形及其他多边形），并能够识别培训项目对应的训练场区域：b）车载计程计时终端应能接收管理平台远程设置培训项目对应的训练场区域。5.2.6警示
5.2.6.1警示应符合JT/T794-2011中5.9（不含5.9b)中4）、7））的要求，并向管理平台报警。5.2.6.2出现5.2.7的违规情形时，车载计程计时终端应进行语音播报，对不计入有效培训时长的情形还应向管理平台报警。
5.2.7违规防范
5.2.7.1在培训期间出现以下情形时，不计入有效培训时长：a）停车时长超过培训允许暂停时长，超出部分时长；b）随机验证学员身份失败，其验证提示后的时长c）车辆超出训练场区域的培训时长：d）在培训期间，车载计程计时终端定位信号无效时长超过平台预设值，超出部分时长。5.2.7.2在培训期间出现以下情形时，车载计程计时终端应能自动签退当前学员：a）停车时长超过培训停止自动签退时长：b）同一培训类别的日培训时长超过学员日累计培训最大时长或学员一次连续培训最大时长；c）卫星定位速度与车辆速度差值和持续时间超过平台预设值；d）车辆的动态（方向、角度、速度等）变化低于平台预设值，且持续时间超过平台预设值：e）教练员签到间隔时长超过平台预设值，同时应自动签退当前教练员。5.2.7.3出现以下情形时，车载计程计时终端应禁止教练员和学员签到：a）非工作时间内和禁训日期内：b）非本驾校的教练员和禁训的教练员：c）教练员的准教车型与计时终端的培训车型不符：d）学员的申请培训车型与计时终端的培训车型不符e）断开卫星定位天线或终端电源5.3模拟计时终端的其他要求
模拟计时终端在采集图像时，应同时记录模拟器编码等信息，并将其嵌入图像数据内5
6性能要求
6.1通用要求
6.1.1工作环境
计时终端的工作环境应满足以下要求：a）工作温度至少为-20℃～70℃b）工作湿度至少为10%RH～90%RH。6.1.2模块功能
6.1.2.1计时终端的数据存储器应满足以下要求：a）存储器应采用非易失性存储芯片；b）存储容量不小于512K字节，可存储的培训记录不低于2000条，可扩充：c）擦写次数不小于100000次。
6.1.2.2计时终端的读写模块应满足以下要求DB32/T2721-2014
a）卡座的触点位置和尺寸应符合GB/T16649.1-2006和GB/T16649.2-2006的要求；b）应具有必要的紧固装置，防止卡脱落或接触不良。6.1.2.3计时终端的无线数据传输模块应满足以下要求：a）应能至少支持基于通用GSM、CDMA、TD-SCDMA、WCDMA、CDMA2000、FDD-LTE、TDD-LTE等多种无线通信网络传输机制下的通信模式之一；b）传输协议符合JT/T808-2011中第4章～第7章的要求c）无线数据传输上传频率：至少每30s上传1次。6.1.2.4计时终端的指纹模块应满足以下要求：a）指纹图像采样时间应小于1s;b）指纹图像分辨率应不小于500DPI；c）可存储指纹模板数量不小于512枚d）应支持1:N指纹匹配比对方式，匹配时间应小于1s（N<100枚）；e）错误接受率应小于0.01%；
f）错误拒绝率应小于1%。
6.1.2.5计时终端的摄像模块应满足以下要求：a）至少支持一路摄像头，车载计程计时终端至少支持两路摄像头：b）摄像头应支持红外补光：
c）至少支持以JPEG格式存储图像：d）至少支持320×240、640×480分辨率的不同规格图像6.1.2.6计时终端的计时模块应满足以下要求：a）计时存储和显示单位为min；b）计时每小时误差小于土lmin；6
c）累计计时范围不低于1000h。6.1.2.7计时终端的实时时钟模块应满足以下要求：a）符合GB/T7408要求：
b）应能提供GMT+8时间，时钟制式应为24h。6.1.2.8计时终端的显示模块应满足以下要求：a）显示模块分辨率不低于128×64像素；b）显示字符应笔划完整、清晰规范，在使用中不依靠环境光源也能正确读数；c）显示数据参数时字符高度不小于4mm。6.1.3数据安全性bZxz.net
计时终端的数据安全性应满足以下要求：DB32/T2721-2014
a）计时终端主机上或其它适当的地方采取可靠安全措施（如铅封）防止数据储存器等重要器件被更换；
b）计时终端主机内签到时长、有效培训时长等培训原始数据不能通过外部设备或分析软件进行任何改写或删除操作。
6.1.4气候环境适应性
计时终端在承受表1的各项气候环境试验后，应满足以下要求：a）无任何电气故障，机壳、插接器等不应有变形b）数据记录功能、显示功能应正常；c）试验前存储的数据不应丢失。表1气候环境试验项目表
试验序号
试验名称
高温试验
高温放置试验
低温试验
低温放置试验
恒定湿热试验
6.1.5机械环境适应性
试验参数
持续时间
持续时间
持续时间
持续时间
持续时间
相对湿度
试验条件
70℃±2℃
85℃±2℃
-30℃±2℃
-40℃±2℃
40℃±2℃
90%~95%
计时终端在承受表2的各项机械环境试验后，应满足以下要求：a）无永久性结构变形，零部件应无损坏；试品工作状态
接入1.25倍的标称电源电压，
正常工作，5h通电，1h断电。
试验中不通电，试验后检查功
接入0.75倍的标称电源电压，
正常工作，5h通电，1h断电。
试验中不通电，试验后检查功
12h不通电，12h接通标称电压
通电工作。
DB32/T2721-2014
b）应无电气故障，紧固部件应无松脱现象，插头、通信接口等接插件不应有脱落或接触不良现象；）数据记录功能、显示功能应正常；d）试验前存储的数据不应丢失。表2机械环境试验项目表
试验名称
振动试验
冲击试验
6.1.6静电放电抗扰度
扫频范围
扫频速度
扫频时间
加速度
振动方向
冲击次数
峰值加速度
脉冲持续时间
试验参数
5Hz300Hz
loct/min
每个方向4h
5Hz~11Hz时10mm（峰值）
11Hz~300Hz时50m/s
X、Y、Z三方向
X、Y、Z每方向各3次
490m/s2
X、Y、Z三方向
在静电放电试验中及试验后，计时终端应满足以下要求：a）不应出现电气故障，数据记录功能应正常，试验前存储的数据不应丢失：工作状态
不通电
正常安装状态
不通电
正常安装状态
b）在试验中允许计时终端的显示出现异常现象，但在试验结束后功能应恢复正常。6.1.7电源
6.1.7.1计时终端所有导线均应有绝缘保护。6.1.7.2计时终端使用插接器时，插头两端应有防插错设置。在插接完毕后，插头和插座的连接应牢固可靠，不应有松动、接触不良现象。6.1.7.3计时终端使用熔断器时，应在熔断器座上或熔断体的就近处清晰标出熔断器的额定值。6.2车载计程计时终端的其他要求6.2.1模块功能
6.2.1.1车载计程计时终端的数据存储器除满足6.1.2.1的要求外，可存储的定位信息还应不低于10000条。
6.2.1.2车载计程计时终端的显示模块除满足6.1.2.8的要求外，还应满足以下要求：a）车速显示范围不低于0~220km/h；b）车速显示分辨率应优于1km/h。6.2.1.3车载计程计时终端的计程模块应满足以下要求：a）计程存储单位为m
b）脉冲系数范围应为1～60000脉冲/km，最小间隔为1个脉冲：c）计程误差每5000m允许误差为土100m；8
d）行驶里程的测量范围为0～999999.9km。6.2.1.4车载计程计时终端的卫星定位模块应满足以下要求：a）水平定位精度不大于15m，高程定位精度不大于30m；b）速度定位精度优于2m/s；
c）第一次开机冷启动不大于48s（平均）；d）热启动不大于8s（平均）：
e）灵敏度优于-130dBm；
f）位置更新频率不低于每秒1次。6.2.2车载计程计时终端的电源除满足6.1.7的要求外，还应满足以下要求：a）电源应与车辆主电源直连：
b）电气性能应符合JT/T794-2011中6.4的要求：c）处于休眠状态时，应符合JT/T794-2011中5.8的要求。6.2.3抗汽车电点火于扰
DB32/T2721-2014
在进行汽车电点火干扰试验时，车载计程计时终端不应出现异常现象，数据记录功能、显示功能应正常。
6.2.4瞬态抗扰性
在瞬态抗扰性试验中及试验后，车载计程计时终端应满足以下要求：a）不应出现电气故障，数据记录功能应正常，试验前存储的数据不应丢失：b）在试验中允许车载计程计时终端的显示出现异常现象，但在试验结束后功能应恢复正常。7试验方法
7.1组成
目视检查计时终端的结构组成，应满足4.1的要求。7.2外观
在环境照度3001x条件下，目距300mm～500mm情况下检查计时终端的外观，应满足4.2的要求。7.3铭牌
7.3.1目视检查计时终端的铭牌及其文字、图形和标志，应满足4.3的要求7.3.2用蘸有汽油（90号以上）的干净棉布连续擦拭其文字、图形、标志符号15s，试验后目视检查应满足4.3的要求。
7.4功能检查
7.4.1签到、签退和身份验证检查在停车状态下，使用模拟学员培训学时记录卡，检查计时终端的签到、签退、身份验证功能，应满足5.1.1和5.1.3的要求。
