ICS31.180
备案号：40533-2014

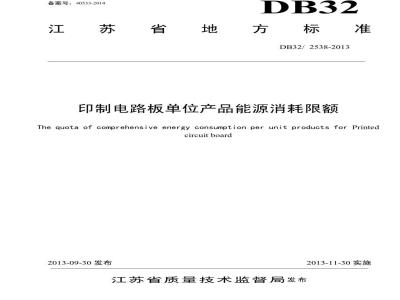

江苏省地
方标准
DB32/2538-2013
印制电路板单位产品能源消耗限额The quota of comprehensive energy consumption per unit products for Printedcircuit board
2013-09-30发布
江苏省质量技术监督局发布
2013-11-30实施
本标准第4章为强制性条款，其余为推荐性条款。DB32/2538-2013
本标准按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》的规定编写。本标准的附录A为资料性附录。
本标准由江苏省经济和信息化委员会提出。本标准由江苏省经济和信息化委员会归口。本标准起草单位：苏州市节能技术服务中心，鼎鑫电子有限公司，沪士电子股份有限公司，南亚电路板（昆山)有限公司。
本标准主要起草人：陶林生、盛焕新、吴智伟、陆琪铭、张曦、丰玉兰、郭启政、刘林杰、全伟君、朱宝生、叶强、王景南、倪玄、卢国梁、耿伟玲。1范围
印制电路板单位产品能源消耗限额DB32/2538-2013
本标准规定了以覆铜箔层压板（简称覆铜板）为主要材料，采用图形转移和蚀刻铜工艺形成电路图形，并由钻孔与孔金属化、电镀实现层间互连而加工成的印制电路板单位产品能源消耗限额的技术要求、统计范围和计算方法、节能管理与措施。本标准适用于刚性传统印制电路版（传统PCB板）、刚性高密度互连印制电路板（HDI板）制造企业能耗的计算、考核，以及对新建、扩建项自的能耗控制。2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB/T213煤的发热量测定方法
GB/T384石油产品热值测定法
GB/T12497三相异步电动机经济运行GB/T13462
GB/T13469
工矿企业电力变压器经济运行导则工业用离心泵、混流泵、轴流泵与旋涡泵系统经济运行：用能单位能源计量器具配备和管理通则GB17167
GB/T17954
GB/T17981
GB/T18613
GB/T19153
GB/T19761
GB/T20052
GB/T23331
3术语和定义
工业锅炉经济运行
空气调节系统经济运行
中小型三相异步电动机能效限定值及能效等级容积式空气压缩机能效限定值及节能评价值通风机能效限定值及节能评价值三相配电变压器能效限定值及节能评价值能源管理体系要求
下列术语和定义适用于本标准。3.1
印制电路板
指在绝缘基材上，按预定设计形成从点到点互连线路以及印制元件的印制电路板。3.1.1传统单面印制电路板
仅在覆铜板一面上有导电图形的印制电路板。3.1.2传统双面印制电路板
覆铜板两面均有导电图形的印制电路板。3.1.3传统多层印制电路板
由多于两层导电图形与绝缘材料交替粘接在一起，且层间导电图形互连的印制电路板3.1.4HDI高密度互连印制电路板高密度互连印制电路板是用微孔、盲孔、埋孔技术生产的一种线路分布密度较高的电路板。3.2
印制电路板产量
3.2.1入库(缴库)实际产量
指印制电路板生产全程完成后，入库(缴库)合格产品面积量。DB32/2538-2013
3.2.2本标准的印制电路板产量采用可比折标产量。即在报告期内，企业制造的各类合格产品的入库（缴库）量，分别按产量折标系数折算后的合计量。3.3
折标系数
折标系数为层数折标系数和产品难度折标系数的乘积。折标系数可以对不同品种、不同层数、精密性（难度)印制电路板的入库产量，折算到可比标准产品产量。3.3.1层数折标系数
层数折标系数主要是反应不同品种、不同层数的生产规律、能耗规律的系数。3.3.2产品难度折标系数
产品难度折标系数是反应印制电路板产品精密性（难度）、复杂性差异的生产规律、能耗规律的系数。
印制电路板产品综合能耗
在报告期内，用于印制电路板制造所消耗的各种能源，包括主要生产系统、辅助生产系统、附属生产系统的各种能源消耗量和损失量，不包括基建、技改等项目建设消耗能源量。3.5
印制电路板单位产品综合能耗
用单位折标产量表示的印制电路板产品综合能耗。4能耗限额
4.1现有印制电路板制造企业单位产品能耗限额限定值现有印制电路板制造企业单位产品能耗限额限定值应符合表1的要求。表1现有印制电路板制造企业单位产品能耗限额限定值项目
单位产品综合能耗限额限定值（kgce/m2）4.2新建、扩建印制电路板制造企业单位产品能耗限额准入值指标（等价值）
新建、扩建印刷电路板制造企业单位产品能耗限额准入值应符合表2的要求。表2新建、扩建印制电路板制造企业单位产品能耗限额准入值项目
单位产品综合能耗限额准入值（kgce/m2）5统计范围和计算方法
5.1统计范围
指标（等价值）
在统计期内从覆铜板基板或半固化板开始，经表面处理、印制图形、蚀刻、压合、打孔、电镀、化学镀、检验、印制标记、外形加工、包装出厂等生产全过程中所消耗的各种能源，包括主要生产系统、辅助生产系统（包括锅炉、导热油炉、空压、制冷等能源转换系统）和附属生产系统用能（包括工艺设计、办公等)及损耗。不包括生活和基建项目用能在统计计算能耗时，企业回收的余热应避免和外购能源重复计算，余热回收利用装置的用能应计入能耗。
5.2计算方法
5.2.1产品综合能耗的计算应符合GB/T2589的规定。5.2.2多层印制电路板层数折标系数DB32/2538-2013
1)）传统板电路板（包括传统单面电路印制板、传统双面印制电路板和传统多层印制电路板）折标系数β按式(1)计算：
++++++.+++()
传统板层数
式中：L
2)HDI板（m+n+m）折算标数，按式(2)计算：P = 1.5×m+0.889×(n+2m12)
式中：
-HDI板增层数，等于HDI板增层压合次数。-HDI板内层数
5.2.3难度折标系数K
见表3。
表3产品难度折标系数K
传统板总层数L
总层数≤4
6≤总层数≤20
20<总层数≤35
总层数>35
5.2.4多层印制电路板产量折标计算第1种(类)产品折标产量按式(3)、式(4)计算：HDI板总层数
(m+n+m)
4≤总层数≤10
10<总层数≤20
总层数>20
Rm=OXBXK
式中：
传统板第i种产品折标产量，单位平方米（m）：HDI板第j种产品折标产量，单位平方米（m）；Qip—传统板第i种产品入库（缴库)实际产量，单位平方米（m）：HDI板第j种产品入库（缴库)实际产量，单位平方米（m）；KZO
折标系数K
+（2)
企业产品折标量按式（5）计算：式中：S一企业产品折标量，单位平方米（m）；nl—企业共有n1种传统板
n2—企业共有n2种HDI板
5.2.5印制电路板综合能耗计算公式印制线路板综合能耗应按式(6)计算：E
式中：
p—消耗的能源品种数：
-生产活动中消耗的第t种能源实物量；Qt第t类能源折算标准煤系数。
5.2.6能源折标准煤系数及燃料热值选取(erXpe
DB32/2538-2013
·（5）
消耗的各种能源应按热值统一折算为标准煤。燃料的热值以企业在报告期内实测的燃料的加权平均低（位）发热量为准。固体燃料低（位）发热量按GB/T213的规定测定，液体燃料低（位）发热量按GB/T384的规定测定，若无条件实测或目前尚难进行常规分析的，可参照使用本标准附录A.1规定的各种能源折标准煤系数折算为标准煤。常用耗能工质可参照使用本标准附录A.2的规定。电力折算标准煤系数按等价值0.35kgce/kWh计算。5.2.7印制线路板单位产品综合能耗计算公式印制线路板单位产品(即可比标准面积)综合能耗应按式(7)计算：F=E+SDDd
式中：
印制线路板单位产品综合能耗，单位为每平方米千克标准煤（kgce/m）；6主要节能措施
6.1企业应根据GB/T23331的要求建立和健全能源管理体系，提高能源管理水平。6.2企业应根据GB17167的要求配备能源计量器具并建立能源计量管理制度6.3企业应建立能耗统计体系，建立能耗统计文件档案，并对文件进行受控管理。6.4企业应定期对生产中单位产品分类、分品种的消耗能源进行考核，并把考核指标分解落实到各基层部门，建立用能责任制度，建立文件档案。6.5企业生产使用的通用设备应达到经济运行状态，对用能设备的经济运行管理应符合GB/T12497、GB/T13462、GB/T13469、GB/T17954、GB/T17981、GB/T18613,GB/T19153、GB/T19761、GB/T20052等经济运行标准的规定，提高设备的能源利用效率。6.6企业应根据产品生产工艺（工序）流程、装置、设施和设备的能耗状况，制定相应的节能技改规划，落实节能技改措施，不断提高生产效率和能源利用效率。6.7企业应积极推广和应用本行业国内外先进工艺技术和设备，不断降低能耗。6.8企业应推广应用用能系统的梯级利用技术：推广应用企业用能系统的余热余压利用系统：推广应用辅助生产部门高温热泵、制冷空调系统和压缩空气系统等先进节能技术。4
附录A
（资料性附录）
常用能源折标准煤参考系数见表A.1；常用耗能工质折标准煤参考系数见表A.2表A.1常用能源等价折标准煤参考系数能源名称
洗精煤
其他洗煤
燃料油
煤焦油
液化石油气
炼厂干气
油田天然气
气田天然气
焦炉煤气
a）发生炉煤气
洗中煤
b）重油催化裂解煤气
c）重油催化裂解煤气
d）焦炭制气
e）压力气化煤气
f）水煤气
热力（等价）
电力（等价）
折标准煤系数
0.7143kgce/kg
0.9000kgce/kg
0.2857kgce/kg
0.2857kgce/kg
0.4286kgce/kg
0.9714kgce/kg
1.4286kgce/kg
1.4286kgce/kg
1.4714kgce/kg
1.4714kgce/kg
1.4571kgce/kg
1.1429kgce/kg
1.7143kgce/kg
1.5714kgce/kg
1.3300kgce/kg
1.2143kgce/kg
0.5714kgce/m-wwW.bzxz.Net
0.6143kgce/m
0.1786kgce/m
0.6571kgce/m
1.2143kgce/m
0.5571kgce/m
0.5143kgce/m
0.3571kgce/m
1.4286kgce/m
DB32/2538-2013
根据蒸汽压力温度查焰值/（29307×锅炉效率）kgce/kg
0.350kgce/kW·h
耗能工质名称
压缩空气
二氧化碳气
氮气（做副产品时）
氮气（做主产品时）
表A.2常用耗能工质等价折标准煤参考系数系数单位
kgce/t
kgce/t
kgce/m
kgce/m
kgce/m
kgce/m
kgce/m
kgce/m
折标煤系数
DB32/2538-2013
