DL/T 553-2013 电力系统动态记录装置通用技术条件 DL/T553-2013 标准压缩包解压密码：www.bzxz.net

备号：42587-2014
中华人民共和宝电方行标准
DL/T5532013

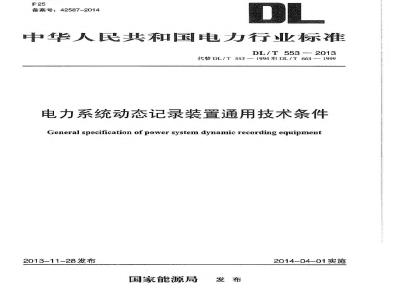

代替 DL/ T 553 — 1994 和 DL /T 663 - 1999电力系统动态记录装置通用技术条件General specification of power system dynamic recording equipment2013-11-28发布
国家能源局
2014-04-01实施
前言：
范围·
规范性引用文件
3术语和定义
4般技术要求
功能及其技术要求
6安全要求…
检验和试验
8标识、包装、运输和储存，
9其他·
附录A（规范性附录）
附录B（规范性附录）
装置的模型规范
输出数据模型规范
DL/T553
DL/ T 553 2013
本标准按照GB/T1.1—2009给出的规则起草。本标准对DL/T553—1994《（220～500）kV电力系统故障动态记录技术准则》和DL/T663—1999《220kV～500kV电力系统故障动态记录装置检测要求》进行修订。本标准与DL/T553—1994和DL/T663—1999的主要区别如下：m将DL/T553—1994与DL/T663--1999合并，标准名称改为《电力系统动态记录装置通用技术条件》。
规定了电力系统动态记录装置的记录量接入方式分别为交直流模拟量，开关量或数字信号（例如DL/T860.92或GB/T20840.8协议的SV数据、GOOSE数据）以及两种的混合接入。增加了对电力系统状态的连续记录要求，将动态记录装置的记录分为触发记录和连续记录两种方式。
增加了电力系统动态记录装暨的一一种数据输出格式要求，即采用DMF文件描述装置记录的通道与一、二次设备间的关联关系，DMF文件使用UTF-8编码，避循XML语法规则。本标准自实施之白起代替DL/T553-1994和DL/T663—1999。本标准由中国电力企业联合会提出。本标由电力行业继电保护标准化技术委员会归口并负责解释。本标准起草单位：中国电力科学研究院、国网浙江省电力公司、国家电力调度控制中心、武汉中元华电科技股份有限公司、国网河北省电力公司、深圳双合电气股份有限公司、中国南方电网电力调度控制中心、国网浙江省电力公司电力科学研究院、山东山大电力技术有限公司、武汉国电武仪电气股份有限公司、南京南瑞继保电气有限公司、北京四方继保自动化股份有限公司、国网黑龙江省电力公司、国网山东省电力公司、许继电气股份有限公司、国电南京自动化股份有限公司。本标准主要起草人：张晓莉、沈晓凡、姜健宁、吕鹏飞、冯维纲、赵春雷、裘愉涛、陈贤平、王永业、邓云峰、刘千宽、杨涛、李欣唐、付毅、王亮、廖泽友、刘伟、戴超金、凌刚、余江、许家焰、任希广、萧彦、原宇光、唐毅。
本标准代替的DL/T553—1994于1994年11月7日首次发布，DL/T663—1999于1999年8月2日首次发布，本次为第一次修订。本标准在执行过程中的意见或建议请反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761)。
iiiKAoNhiKAca
1范围
电力系统动态记录装置通用技术条件DL/T 553 -- 2013
本标准规定了电力系统动态记录装置的技要求试验方法、检验规则以及对标识、包装、运输，储存的要求。
本标准适用于220kV及以上电压等级的电为系统动态记录装置（以下简称“装暨”），是装置设计、制造、检验和运行的依据。
110kV及以下电压等级照网利发电厂的装暨可参照本标准执行2规范性引用文件
下列文件对于暴受补的应用是必不可少的。凡是注日期离引用文件，所注日期的版本适用于本文件。凡是不注日期了通文件，其最新版本（包括所有的像致单）适用于文件
GB/T 191
包餐运图示标志（ISO780：1997，MODGB/T 2423.1
2007，IDT)
GB/T 2423
2007, IDT)
GB/T 2423
电工电子产品环境试
2008电工电子产
5电工电子产
60068-2-78:200DT)
GB/T 2423.4-2008
电工电子产
循环）（IEC600682
GB/T 2423.10
60068-2-6: 1995,
GB/T2423.22-
Q: 2005, IDT)
GB/T 2887--2011
GB/T 2900.1—2008
电工电子产
境试验第2部
试验方法试验A：低漏（IEC60068-2-1：试验方法试验B：商温（IEC60068-2-2：试验方法试验Cab：恒定湿热方法（IEC试验方法试验Db交变湿热（12h+12h试验方法
戴验E：振动（正弦）（IEC
环境试验第2部分：试验方法试验N：温度变化（IEC60068-2-14：1984，算机场地通用规范
电工术语基本术语
GB/T 2900.17—2009
电主术语量度继电器［IEG-60050（446：2009，IDT］GB/T2900.492004电工术话电力系统保护［IEC60050（448）：1995，IDT]GB4208-2008外壳防护等级（IP代码（IEC-60329：2001，IDT）GB/T4798.2—2008电工电子产品应用环境条件第2部分：运输（IEC60721-3-2：1997，MOD）GB/T7261--2008继电保护和安全自动装置基本试验方法GB/T9361—2011计算机场地安全要求GB/T11287--2000电气继电器第21部分：量度继电器和保护装置的振动、冲击、砸撞和地震试验第1篇：振动试验（正弦）（IEC60255-21-1：1988，IDT）GB/T13384—2008机电产品包装用技术条件GB/T14537-1993整度继电器和保护装置的冲击与撞试验（IEC60255-21-2：1988，IDT）GB/T14598.9—2010量度继电器和保护装置第22-3部分：电气骚扰试验辐射电磁场抗扰度(IEC60255-22-3:2000,IDT)
DL/T553 -2013
GB/T14598.102012量度继电器和保护装置第22-4部分：电气骚扰试验电快速瞬变/脉冲群抗扰度试验（IEC60255-22-4：2002，IDT）GB/T14598.13一2008电气继电器第22-1部分：量度继电器和保护装置的电气骚扰试验1MHz脉冲群抗扰度试验（IEC60255-22-1：2007，MOD）GB/T14598.14-2010量度继电器和保护装置第22-2部分：电气骚批试验静电放电试验（IEC60255-22-2:1996,IDT)
GB/T14598.16一2002电气继电器第25部分：量度继电器和保护装置的电磁发射试验（IEC60255-25:2000，IDT)
GB/T14598.17一2005电气继电器第22-6部分：量度继电器和保护装置的电气骚扰试验射频场感应的传导骚扰的抗扰度（IEC60255-22-6：2001，IDT）GB/T14598.18一2007电气继电器第22-5部分：量度继电器和保护装置的电气骚扰试验浪涌抗扰度试验（IEC60255-22-5：2002，IDT）GB/T14598.19--2007电气继电器第22-7部分：量度继电器和保护装置的电气骚扰试验工频抗扰度试验（IEC60255-22-7：2003，IDT）GB14598.27—2008量度继电器和保护装置第27部分：产品安全要求（IEC60255-27：2005，MOD)
GB/T17626.8—2006电磁兼容试验和测量技术工频磁场抗扰度试验（IEC61000-4-8：2001IDT
电磁兼容试验和测量技术脉冲磁场抗扰度试验（IEC61000-4-9：2001，GB/T 17626.9--2011
GB/T 17626.10—1998
1993，IDT)
电磁兼容试验和测量技术阻尼振荡磁场抗扰度试验（IEC61000-4-105电磁兼容试验和测量技术直流电源输入端口纹波抗扰度试验（IECGB/T 17626.17—2005
61000-4-17:2002，IDT)
GB/T17626.29-2006电磁兼容试验和测量技术直流电源输入端口电压暂降、短时中断和电压变化的抗扰度试验（IEC61000-4-29：2000，IDT）GB/T19520.12-2009电子设备机械结构482.6mm（19in）系列机械结构尺寸第3-101部分：插箱及其插件
GB/T20840.7—2007互感器第7部分：电子式电压互感器（IEC60044-7：1999，M0D）GB/T20840.8-2007互感器第8部分：电子式电流互感器（IEC60044-8：2002，M0D）GB/T22386电力系统督态数据交换通用格式（IEC60255-24，IDT）GB/T26864电力系统继电保护产品动模试验DL/T478继电保护和安全自动装置通用技术条件DL/T860（所有部分）变电站通信网络和系统DL/T995继电保护和电网安全自动装置检验规程IEC61588：2009用于网络化测量和控制系统的精确时钟同步协议（Precisionclocksynchronizationprotocol for networked measuremcnt and control system)3术语和定义
GB/T2900.1、GB/T2900.17、GB/T2900.49、DL/T478、DL/T860界定的术语和定义适用于本标准。3.1
稳态过程steady-stateprocess
在电力系统运行的某一段时间内，如果运行参数只在某一恒定的平均值附近发生微小的变化，即称2
iiiKAoNhiKAca
这种状态为稳态过程。
暂态过程transient-state processDL/T553—2013
因故障、随机扰动或系统操作引起的从一种运行状态到另一种运行状态的过渡过程。注：在暂态过程中，电力系统所有运行参数都发生变化，有些则发生激烈的变化。3.3
动态记录装dynamicrecordingequipment记录电力系统稳态过程和暂态过程的专用记录设备。在应用中也称为故障录波装置或故障录波器。3.4
连续记录 continuous recording通过专门的设备或工真，按照设定的频率连续采集关键电气量数据，并对数据进行处理和存储，便于用户对电路逃行长期变化趋势的分析、显示，同时辅助触发记录数据的分析。3.5
触发记录triggered recording
由暂态扰动启动，通过专门的设备或工具采集包含扰动发生期间的关键电气量数据，并对数据进行处理和存储，便于用户对扰动的分析、显示和定位。记录时间包括扰动前时间、扰动时间和扰动后时闻。
数据模型文件datamodlefile
在本标雅为COMTRADE数据文件扩展的参数模型文件（以下偷称DMF文件），扩展名为.DMF。本标准要求该文件必须存在并规定了内容格式。4一般技术要求
4.1环境条件
4.1.1正常工作大气条件
装置的正常工作大气条件如下：a）环境温度：-10℃～+55℃：
b）相对湿度：5%～95%（装置内部既无凝露，也不应结冰）；c）气压力：80kPa～106kPa。
4.1.2正常试验大气条件
除另有规定外，对装置进行测量和试验的环境大气条件如下：a）环境温度：+15℃～+35℃；
b）相对湿度：25%~75%：
c）大气压力：80kPa～106kPa。4.1.3基准试验大气条件
检验装置固有精确度的环境大气条件如下：a）环境温度：+20℃土5℃；
b）相对湿度：45%~75%：
c）大气压力：86kPa～106kPa。4.1.4储存。运输环境条件
装置的储存、运输环境条件如下：a）储存环境温度为-25℃～+55℃，相对湿度不大于85%；b）运输环境温度为-25℃～+70℃，相对湿度不大于85%。3
DL/T 553 --~ 2013
4.1.5周围环境
装置安装地点的周围环境应满足如下要求：a）应遮阳、挡雨雪、防御雷击、沙尘，通风；b）不允许有超过7.4规定的电磁干扰存在；场地应符合GB/T9361—2011中B类安全要求的规定：c）
使用地点不出现超过GB/T14537-1993规定的严酷等级为I级的振动：d)
无爆炸危险的介质，周围介质中不应含有能腐蚀金属、破坏绝缘和表面镀覆及涂复层的介质及e
导电介质，不允许有明显的水汽，不允许有严重的菌存在；f）安装场所有可靠的接地点，并符合相关标准的规定。4.1.6特殊使用条件
当超出4.1.1、4.1.4、4.1.5规定的正常工作条件时，由用户与制造厂商定。安装地点环境温度明显超过4.1.1正常工作环境时，优先使用的环境温度范围规定为a）特别寒冷地区：-25℃～+55℃；b）特别炎热地区：-10℃～+70℃。4.2直流工作电源
装置的直流工作电源应符合如下要求：a）额定电压：220V、110V；
b）允许偏差：-20%~~+10%;
c）纹波系数：不大于5%。
4.3额定电气参数
装置的额定电气参数如下：
交流电压额定值UN：100/V3V、100V。a)
交流电流额定值IN：1A、5A。
额定频率N：50Hz
d）直流电压：0V～600V（发电机转子）；220V、110V（直流控制电源）。e）直流电流：75mV（转子）；（4～20）mA/（0～5）V（励磁回路变送器输出）。4.4电子式互感器
对于来自电子式互感器的激励量，宜采用数字量输入，其额定值应符合GB/T20840.7—2007中5.1.2和GB/T20840.8—2007中表5的规定。4.5准确度和变差
4.5.1准确度
本标准中，推确度用在基准条件下连续5次测量中最大相对误差或绝对误差表示，应满足本标准、产品标准或制造商产品文件规定。除特别声明指出外，本标准中准确度指固有准确度。4.5.2交流电压回路准确度
交流电压回路的准硫度应满足表1的要求。表1
输入电压
幅值相对误差
4.5.3交流电流回路准确度
交流电压回路准确度要求
交流电流回路的准确度应满足表2的要求。4
iiKAoNniKAca
输入电流
幅值相对误差
4.5.4直流电压回路准确度
交流电流回路准确度要求
DL/T553—2013
直流电压回路的准确度应满足表3的要求（可以转子额定励磁电压为基准，取UaN=300V或UaN=75mV)a
输入电压
相对误差
4.5.5直流电流回路准确度
直流电压回路准确度要求
直流电流回路图
的确度应满足表4的要求
度要求
表4直流电流回路准
输入电流
相对误差
4.5.6频率测量准确度
装置应能记象态及动态过程中Www.bzxZ.net
不应超过±0.01H
4.5.7相位测量准确度
装置记录的各路电流和电压波形机4.5.8功率测量准确度
施加额定电压、额定电流，
误差不大于1.5%的视在
4.5.9数字采样回路准确度
压下，频率在40Hz～
5Hz时，测量误差
位误差不大于2°
要求装置在功率因数角为0°、45°、90%时的有功功率、无功功率测量数字采样回路的准确度虚能准确反映实际输入，满足使厨的要求。us，各个数学梁集端口之间的时标偏差不应大于lus。数据包时标分辨率不应大手
4.5.10变差
装置的变差应满足如下要求：
变差以百分数表示
b）环境温度在4.1.1规定的范围内变化引起的变差不应大于2.5%：c）其他影响量引起的变差要求由制造商产品文件规定。4.6电压、电流回路零漂准确度
装置记录的电压零漂值不应超过士0.05V，电流零漂值不应超过土0.01IN4.7
配线端子要求
屏柜或装置直接与外回路连接时，其外部配线端子应符合GB14598.27--2008中附录J的规定，其可接受连接导体尺寸范见表5。
DL/ T 553 2013
表5端子可接受的连接导体尺寸范围应用电路
交流电流电路
告警和信号电路
通信电路，例如RS232，RS485，以太网口其他电路
4.8开关量输入和输出
4.8.1开关量输入
推荐导线的毅面积
由制造商推荐
4.8.1.1装置的开入回路的工作电源电压应与装暨内部工作电源隔离。强电开入回路的启动电压应在额定直流电源电压的55%～70%范围以内。4.8.1.2装置开关量输入定义采用正逻辑，即触点闭合为“1”，触点断开为“0”。开关量输入“1”和“0”的定义规定如下：
a）“1”肯定所表述的功能；
“0”否定所表述的功能。
4.8.1.3装置开关量状态识别延时不超过1nis。4.8.2开关量输出
开关量输出应满足DL478中规定的输出继电器触点性能要求。4.9功率消耗
4.9.1交流电压回路
当额定电压时，每相不大于1VA。4.9.2交流电流回路
当额定电流为5A时，每相不大于IVA；当额定电流为1A时，每相不大于0.5VA。4.9.3直流电压采集回路
直流电压采集回路的输入阻抗不应小于1M2。4.9.4直流电源回路
由制造商产品文件规定。
4.10光纤发送功率和接收灵敏度光纤发送功率：-20dBm~-14dBm;光接收灵敏度：-31dBm～-14dBm。4.11过载能力
4.11.1交流电压回路
a）1.4倍额定电压，长期连续工作：b）2倍额定电压，允许10s。
交流电流回路
a）2倍额定电流，长期连续工作：40倍额定电流，充许1s。
4.11.3过载能力的评价准则
装置经受过电流或过电压后，应无绝缘损坏、液化、炭化或烧焦等现象，有关电气性能应符合4.3的要求。
iiiKAoNhi KAca
4.12电磁兼容要求
DL/T553—2013
装贸应满足国家或行业有关电磁兼容标准，能承受所在发电厂和变电站内不超过7.4规定的电磁干扰或骚扰水乎，并应根据干扰或骚扰的具体特点和强度大小适当确定装置的抗扰度耍求，采取必要的电磁干扰减缓措施。
4.13绝缘要求
装置电气间隙、固体绝缘应能承受7.7规定的冲击电压，同时应具备7.7规定的暂态过电压耐受能力和长期谢久性。绝缘电阻在施加直流500V时不应小于100MQ。4.14机械要求
4.14.1结构、外观
4.14.1.1机箱、插件的尺寸应符合GB/T19520.12的规定。4.14.1.2装置表面涂覆的颜色应均匀一缴，无明显的色差和眩光，装面应无砂粒、趋皱和流痕等缺陷。4.14.1.3件结构的装置中插件应插拔灵活、互换性好。4.14.2外壳防护
4.14.2.1装置外壳应至少满足GB4208中IP20防护等级要求，安全方面应符合GB14598.27的要求，满足装置在变电站、发电厂内本环境条件下使用、维护、修理要求。4.14.2.2装置外壳各部分防护应满足表6的要求，特殊要求可由合同约定。表6装置外壳各部分防护要求
性能等级
普通状态≥IP40
≥IP30
上下底板
≥1P30
4.14.2.3为满足更高的防护要求，允许在装置原有防护基础上，采取辅助措施，提高防护等级，如置于屏柜之中。
4.14.3接地
4.14.3.1装置应设有接地点，以满足安全和电磁兼容性能的要求。4.14.3.2接地端子应能可靠连接截面不小于4mm2的多股铜线。4.14.3.3为防止电击伤害，装置的外壳、机柜应实现导电性互联，其金属框架及底座应可靠接地。装置的外露可导电部分与保护接地端子或屏（柜）的接地铜排之间的电阻不应超过0.12。4.14.4机械振动、冲击和碰擅要求装置应能耐受实际运输和运行过程中经常出现的机械振动、冲击和避撞，适于正常运输和运行。为此，应能承受不大于DL/T478中规定的严酷等级机械振动、冲击和砸撞试验。4.15连续通电
装置完成调试后，出厂前应进行常温100h（40℃，70h或50℃，40h）连续通电试验。试验期间，装置工作应稳定可靠，动作行为、信号指示应正确，无元器件损坏、软件运行异常或其他异常情况出现。5功能及其技术要求
5.1通用功能
5.1.1装置应能完成线路、变压器、发电机变压器组各侧断路器、隔离开关及继电保护的开关量和电气量的采集和记录、故障启动判别、信号转换等功能。对于线璐，装暨还应能记录高频信号量。3/2接线方式下，装置具有信号合并能力，可将边、中开关电流合成线路电流。5.1.2装暨应具有线路、变压器及发电机变压器组的异常或故障数据的触发记录功能，当机组或电网发生大扰动时，能自动地对扰动的全过程按要求进行仙发记录，并当暂态过程结束后，自动停止触发记录。5.1.3装应具有数据连续记录功能，并能根据内置判据在连续记录数据上标记出扰动特征，以便于事DL/T553—2013
件（扰动）提髓和数据检索。
5.1.4装置所记录数据应有足够的真实性，能准确反映非周期分量及谐波分量。5.1.5装置内存容量应满足在规定的时间内连续发生规定次数的故障时能不中断地存入全部故障数据的要求。
5.1.6在线路、变压器或发电机变压器组故障时，装置应能提供简要的故障信息报告，以便于运行人员的处理。输出信息至少应包括：故障元件、故障类型、故障时刻、启动原困（第一个启动触发记录的判据名称）、保护及断路器动作情况、安全自动装暨动作情况等。对线路故障，还应能提供故障测距结果。5.1.7装置应具有本地和远方通信接口及与之相关的软件、件配置，在就地实现存储记录数据、调试、整定和修改定值、监视信号、复归信号、控制操作、形成故障报告、远程传送、通信接口等功能，同时还应具备与保护和故障信息管理子站系统的接口，以实现对装暨的故障警告，启动、复归和波形的监视，管理等，并具有远传功能将记录信息送往调度端。装置数据通信应符合DL/T860的相关要求。5.1.8装置应具有向外部存储设备导出数据的功能；应具有通过数据网实现远方调取连续记录数据的功能，并可按时段和记录通道实现选择性调用。5.1.9装置面板应便于监测和操作。应具有装置运行、启动、故障或异常的报警指示等，并应有记录启动报警、异常报警、故障报警和电源消失报警等主要报警硬接点信号输出。5.1.10装置屏柜端子不应与装置弱电系统（指CPU的电源系统）有直接的电气联系。针对不同回路，应分别采用光电耦合，带屏蔽层的变压器磁耦合等隔离措施。5.1.11对于数字信号接入的装置应能实现预警功能，当报文或网络异常时，给出预警信号：当发生采样值异常或GOOSE异常时应启动记录；装置宜具备原始报文检索和分析功能，可显示原始SV报文的波形线。
5.2装置硬件及结构
5.2.1记录量的配置要求
不少于64路模拟量信号、128路开关量信号；或a)
接入的MU个数不少于24台，经挑选的SV通道数不少于128路：GOOSE控块不少于64b)
个，经挑选的GOOSE信号不少于512路。5.2.2装置功能单元组成
a）数据采集单元；
数据处理单元；
管理单元。
5.2.3数据采集单元
5.2.3.1数据采集单元应能适应下述接入方式：a)
交、直流模拟量和开关量的接入：数字信号的接入（DL/T860.92或GB/T20840.8协议的SV数据、GOOSE协议的状态量数据）b)
装置可来用a）、b）的混合接人。交流模拟通道传感器宜选用高精度隔离放大器或高精度小变换器：装置使用的A/D转换器分辨5.2.3.2
率不应小于14位。
5.2.3.3装置应能对接收的双A/D数据进行记录及比较，对出现双A/D差异应提供告警并进行故障记录。5.2.3.4直流模拟采集回路宜采用隔离放人器，装置的直流境记录延时不应大于1ms（应注意减小因装暨以外的直流采集回路接入方式不同而带来的延时）。5.2.3.5数据采集单元的低通滤波器应满足25次及以下谐波记录的要求。5.2.3.6SV应支持点对点和组网方式，GOOSE应采用组网方式。点对点接口宜来用100M网口，网络接口宜采用1000M网口；上述接口应适应SV及GOOSE信号的接入。5.2.3.7数字化装置宜能记录过程层SV原始报文、GOOSE原始报文和MMS原始报文。SV网络原始8
iiiKAoNniKAca
