ICS29.240.01
备案号：35231-2012

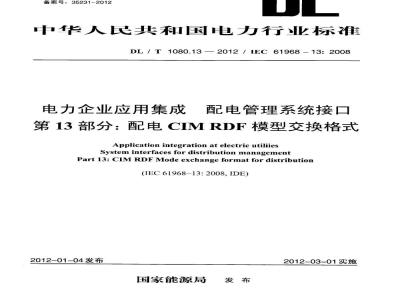

中华人民共和国电力行业标准
DL/T1080.13—2012/IEC61968-13:2008电力企业应用集成
配电管理系统接口
第13部分：配电CIMRDF模型交换格式Application integration at electric utiliesSystem interfaces for distribution managementPart 13: CIM RDF Mode exchange format for distribution(IEC61968-13:2008,IDE)
2012-01-04发布
国家能源局
2012-03-01实施
规范性引用文件
有关本部分的未来标准文件
4描述配电网的CIMRDF-
5有关非全相（partial-phase）装置建模的事宜：6所用CIM类和对应RDF..
DL/T1080.3（CDPSM）和DL/T1080.4的协调8CDPSM和CPSM间适配
附录A（资料性附录）
附录B（资料性附录）
附录C（资料性附录）
附录D（资料性附录）
附录E（资料性附录）
附录F（资料性附录）
附录G（资料性附录）
参考文献
DL/T1080.13—2012/IEC61968-13:2008次
Langdale公司的CIMXML文档示例CIMRDF和CIMXSD比较（ISOITC工作组结构）CIMRDF和CIMXSD讨论要点（ISOITC工作组结构）结论和建议（ISOITC工作组结构）采用CIMRDF描述的某个欧洲配电网某个北美配电网示例·
CDPSM和CPSM比较
DL/T1080.13—2012/IEC61968-13:2008前言
DL/T1080《电力企业应用集成配电管理系统接口》主要定义了配电管理系统（DMS）接口体系的主要元素的接口，预计由以下部分组成：第1部分：接口体系与总体要求：第2部分：术语；
第3部分：电网运行接口；
第4部分：台账与资产管理接口；第5部分：运行计划与优化接口：第6部分：维护与建设接口；
第7部分：电网扩展规划接口；
第8部分：客户支持接口：
第9部分：抄表与控制接口；
第10部分：配电管理系统外部接口；第11部分：公共信息模型配电扩展；第12部分：用例；
第13部分：配电CIMRDF模型交换格式：第14部分：XML命名与设计原则。本部分DL/T1080.13等同采用国际标准IEC61968-13:2008《电力企业应用集成配电管理系统接第13部分：配电CIMRDF模型交换格式》（英文版）。口
在转化IEC61968-13:2008过程中，对其中明显的文字错误、疏忽，起草人给出注释和修改。本部分由中国电力企业联合会提出。本部分由全国电力系统管理及信息交换标准化技术委员会归口。本部分由国网电力科学研究院负责起草。本部分参加起草单位：南京南瑞继保电气有限公司、中国电力科学研究院、上海交通大学、山东理工大学、华东电网有限公司、珠海许继电气有限公司、积成电子股份有限公司等单位参加起草。本部分主要起草人：黄健、沈兵兵、张子仲、陆巍巍、于跃海、赵江河、刘佩娟、徐丙垠、刘东、杜红卫、潘勇伟、陈勇、周文俊。本部分在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条号，100761)。
DL/T1080.13—-2012/IEC61968-13:2008引言
随着社会经济及电力工业发展，电力企业对配电管理系统的需求已日益迫切。配电管理系统的信息接口涉及面广，需要定义统一的接口规范。国际电工委员会第57委员会制定了IEC61968《电力企业应用集成配电管理系统接口》系列国际标准，定义了配电管理系统各类应用之间集成接口，为电力企业现有的或新建的，来自不同软件提供商的应用软件之间的信息集成提供了可能。为推动我国配电网自动化技术进步和发展，特等同采用IEC61968系列标准，转化为DL-1080系列标准。制定DL/T1080的目的是便于电力企业各种软件应用间集成（应用间集成是相对应用内集成而言）。应用内集成针对同一个应用系统内的各个程序，使用嵌在底层运行环境的中间件实现这些程序间互相通信，力求优化它们之间紧密、实时、同步的连接以及交互式请求/应答或会话通信模型。与应用内集成不同，应用间集成就是将处于不同运行环境之下，已经实现的或新的（可继续使用的或新购的）分散的应用连接起来。因此，DL1080接口标准与具有多种异构计算机语言、操作系统、协议和管理工具的松耦合应用有关。本系列标准适用于要求秒级、分钟级、小时级进行数据交换的应用而不是等待夜间批处理进行数据交换的应用。本系列标准利用中间件服务实现应用间交换消息补充，而不是取代电力企业的数据仓库、数据库网关、运行存储。如DL/T1080中所述，配电管理系统(DMS)由配电企业管理配电网的多个分布式应用部分构成。这些应用部分包括供（配）电设备监视和控制、系统可靠性管理、电压管理、需求侧管理、停电管理、作业管理、自动绘图和设备管理。对于在DL/T1080.1给出的接口参考模型（IRM）中标识的各类应用，规定了标准接口。
1范围
DL/T1080.13—2012/IEC61968-13:2008电力企业应用集成配电管理系统接口第13部分：配电CIMRDF模型交换格式DL/T1080标准本部分规定了配电网模型信息交换格式和规则。这些模型信息基于公共信息模型（CIM）和相关配电网数据。
本部分适用于以批处理方式交换实例数据。按这种方式所导入的电网模型数据应满足网络分析、网络追踪、停电分析、潮流计算等要求。本部分也可用于同步远方控制系统数据库中地理信息系统数据库。本部分与IEC61970-452联系紧密，为此本部分内容仅描述与IEC61970-452不同之处，以减少维护工作。此外，由于IEC61970-452是未来国际标准，为易于理解，本部分还引用了IEC61970-452部分内容。
本部分使用DL/T890.501中表述的公共信息模型资源描述框架（CIMRDF）模式作为元模型框架，构建包含电力系统建模信息的可扩展标记语言（XML）文档。这些文档的句法称为公共信息模型可扩展标记语言（CIMXML）格式。通过文件传输服务进行模型交换可用于许多方面，尤其是某些应用要求完整的电网模型定义时，需要通过文件传输交换模型。以CIM为基础的通用信息交换使用CIMXML格式，在本部分中对CIM的子集予以标识，以满足特定信息交换要求。DL/T890.501中陈述的CIMRDF模式，可转换配电管理系统的电力系统模型，并作为-个XML文件导出，基于XML配电网管理系统电网数据配置见图1。该文档为一种公共信息模型可扩展标记语言文档，这个文档中所用的标签（资源描述）由公共信息模型资源描述框架模式支持，并可对所产生的公共信息模型可扩展标记语言模型交换文件进行语法分析，并将其信息导入外部系统。本部分采用CIM模型第11版，公共电力系统模型（CPSM）3.0框架。UML中CIM
(IEC61970+301）
(IEC61968-11)
WC3RDF句法
基于IEC61970-452
系统甲
专有电网模型
IEC61970-501CIM
RDF模式
IEC61970-552-4
CIMXML模型交换格式
导入/导出过程
IEC61968
网络模型
CIMXML文档
TEC61968第3~10部分
CIM/XSD消息
系统乙
专有电网模型
导入/导出过程
IEC61968
网络模型
CIMXML文档
图1基于XMIL配电网管理系统电网数据配置DL/T1080.13—2012/IEC61968-13:2008与使用编程语言相同，创建CIMXML文档有多种方法。可用多种方法使用资源描述框架（RDF）句法得到基本相同的CIMXML文档。这样，创建一个CIMXML文档时，有多种处理CIMRDF模式的方法。下述章节讨论创建CIMXML文档式样的原则。这个原则简化和方便了准确解释电网模型信息的软件的编程，因而创建CIMXML文档时，遵循并使用该原则进行交流非常重要。对CIMRDF和CIMXML模式定义的一些比较已完成。附录A、B、C、D内容来自于讨论CIMRDF和公共信息模型可扩展标记语言模式定义（CIMXSD）的论文和文档。配电管理系统可仅使用CIMXSD消息类型结构，但CIMRDF有以下三个优点：a）统一建模语言（UML）模型是一种图形模型，而RDF有助于描述这个图形模型。可扩展标记语言定义（XSD）描述分层模型，该模型适用消息类型处理。b）RDF对于电气领域人员更易读，易理解。c）是构造本体的基本要求。
如果提出要求，创建工具宜确保CIMRDF和表述的不同消息类型的兼容性，例如与涉及配电网模型表述的DL/T1080.4和DL/T1080.3消息类型的兼容性。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。DL/T1080.1电力企业应用集成配电管理的系统接口第1部分：接口体系和总体要求（IEC61968-1：2003，IDT）
DL/T1080.3电力企业应用集成配电管理的系统接口第3部分：电网运行接口（IEC61968-3:2003，IDT)
DL/T1080.4电力企业应用集成配电管理的系统接口第4部分：记录和资产管理接口（IEC61968-4:2007,IDT)
DL/T890.301能量管理系统应用程序接口（EMS-API）第301部分：公共信息模型（CIM）基础（IEC61970-301:2003，IDT）
DL/T890.501能量管理系统应用程序接口（EMS-API）第501部分：公共信息模型（CIM）的资源描述框架模式（IEC61970-501:2006，IDT）3有关本部分的未来标准文件
下列文件内容被引用，但还未作为国际标准最终文件发布。配电网CIM扩展：IEC61968-11
互操作试验时用文件：IEC61970-452CIMXML模型交换格式：IEC61970-552-4EMS-API第552-4部分4描述配电网的CIMRDF
DL/T1080标准本部分介绍了CIMRDF，用以描述配电网模型，与北美电力可靠性委员会（NERC）CPSM框架用途相同。这一框架CPSM在输电网范围已取得一致意见（参见http://w3.0rg/tr/2004/REC-rdf-primer-20040210第6.5节和IEC61970-452），在配电网范围有多种应用，如电网运行、资产管理、客户信息、电网规划、作业管理等。国际电工委员通过第57技术委员会在进行沟通、商讨如何标准化应用此框架，更详细信息，参见http://cimuser.org。电力企业因多种需要使用电力系统模型，如电网规划和安全分析的电力系统仿真。一个可用的电力系统模型可能由数千个信息类构成。除部门内使用电力系统模型外，企业内许多应用也需要交换电力系统建模信息，用于规划和运行（如协调输配电网）。然而，各个电力企业的应用使用的是不同软件2
DL/T1080.13-2012/IEC61968-13:2008电力系统模型采用不同格式存储，使得各个模型之间交换困难，需要为交换模型数据的两个应用开发专用接口。这一问题使各个电力企业认识到需要在电力系统实体和相互关系的通用定义上取得一致意见，以满足未来数据交换要求。CIM为电力企业中大多数对象定义了类、属性及对象之间的关系。CIM利用这些对象类、属性和关系支持对各制造商独立开发的配电管理系统（DMS）具体应用集成。CIM代表标准的数据模型，各个部分间数据交换，如资产管理、配电规划等。基于北美电力可靠性委员会CPSM输电网框架，本部分提出用于配电网建模的CIMRDF，规定了通用配电系统模型（CDPSM）框架。在CPSM出现处，将说明本部分与CPSM框架间的差异。配电网应用初始配置的数据包括应用所需的数据，应用于配电网潮流计算、网络动态着色、考虑配电网中分布式电源影响的稳定研究、分布远方控制系统数据管理、输电网和配电网运行人员间数据交换等。
公共CIMRDF主要基于DL/T890.301中的CPSM输电网框架，目前不含DL/T1080.11中的Asset类。将来如果DL/T108.11中的公共信息模型被标准化且正式列入CIM中，Asset类的assetType属性将用于替代PSRType。本部分中，D/T1080.11的package中规定了Location类。本部分适用于三相对称和非对称配电网。本部分按照单相电网加以叙述，可能会有单相或两相元件（如单相支线和变压器）。然而，使用者可能会发现它能方便地将所建议的框架限于三相对称电网，排除对单相元件的支持。
5有关非全相（partial-phase）装置建模的事宜5.1概述
DL/T890.301已借助phase-code属性对非全相导电装置提供支持，phase-code属性可以是A、B、C、N任一字母或其中若干字母组合。通常可将非全相装置看作与缺少某些相的三相装置相同。5.2非对称和非全相装置阻抗
DL/T890.301用正序和零序阻抗的实部和虚部规定导电装置的阻抗，不足的是，这仅适用于完全对称的三相网络。完全对称的三相网络每一相自阻抗大小相同，互阻抗大小相同。非对称三相导电装置，如交流线路的阻抗应规定为3×3复数矩阵，对角项规定为每相的自阻抗非对角项规定为每两相的互阻抗。自阻抗和互阻抗根据几何平均半径、电阻率（线性特性）和在电线杆上的三相几何排列，利用Carson方程进行计算。DL/T890.301提供Conductor和WireArrangment类中必需的全部参数。对于两相装置，阻抗矩阵为2×2，单相装置，采用复数标量规定的单相导体自阻抗。
5.3开关
DL/T890.301仅允许开关有“分”“合”两种状态。因此，对于三相开关，认为开关的三相总是同时断开或接通。不会出现这样一种情况：A相断开，B、C相闭合。当然，对于单相开关，可以“分”也可以“合”。
5.4辐射网络中非全相连续性
许多配电网以辐射状运行，即仅有一条路径向导电设备供电。对于辐射网络中一个待供电的设备而言，在电源侧应有与待供电设备相应的相别存在（如不可能经非全相电源对个三相设备供电），导入DMS时，检验整个网络是否满足这一要求。本部分对辐射网络中非全相连续性不作要求。
1）美国辐射配电网典型是非对称的。主要配电线是带有单相tapped load的三相配电线。模型交换格式宜支持三相、非对称模型，可用于非对称潮流计算。3
DL/T1080.13—2012/IEC61968-13:20086所用CIM类和对应RDF
6.1概述
变电站内有不同电压组合，通常有一个、两个或多个电压等级。需要诸如变电站类型信息的应用将从其中所包含的电压等级推断出变电站类型。一般，变电站可能有一个或多个电压等级。通过分析变电站所包含的电压等级可推断出变电站类型。可使用PSRType类区分不同变电站，使用Location类规定变电站的绝对位置。附录E给出了用CIMRDF描述的配电网数据完整实例文档。该实例在美国电力科学研究院实施的2004年、2005年和2006年CIM互操作性试验中已成功通过测试。从数据发布者（输出者）角度来看，文档描述了满足CDPSM最小数据要求的XML格式化数据文件必须有的CIM类和类数据最小子集。从数据接受者（输入者）角度观点来看，文档描述了CIM一个子集，接受者可合理地期望以符合CDPSM最小数据要求的XML数据文件形式接受这一子集（参见DL/T890.501)。
6.2基准电压和电压等级
基准电压用BaseVoltage表示，电压等级用VoltageLevel表示。对于配电网中每一运行电压等级，可创建一个基准电压。交流线路（ACLineSegment）、变压器绕组（TransformerWinding）分别与一个基准电压形成关联。变压器（PowerTransformer）宜包含在一个变电站（Substation）中。每一个变电站与一个或多个电压等级关联，其中每一个电压等级再与对应基准电压关联。配电网所有对象，除交流线路、变压器和变压器绕组外，宜包含在一个电压等级中。63
42
NOD10S61
NOD10S62
6.3容器层根
基础CIM的CPSM2.0框架规定HostControlArea为容器层根部。与之不同，本部分规定高压/中压变电站为容器层根部。
6.4高压/中压变电站
DL/T1080.13—2012/IEC61968-13:2008高压/中压变电站用HV/MVsubstation表示。容器层由高压/中压变电站开始。AIGUE_HVMV
HV/MV Substation

91070066270
6.5中压/中压变电站
中压/中压变电站用MV/MVsubstation表示。AIGUEMVMV
MV/MV Substation

91070066270
DL/T1080.13—2012/IEC61968-13:20086.6中压/低压变电站
中压/低压变电站用MV/LVsubstation表示。AIGUE_MVLV
MV/LVSubstation

91070066270
如果高压/低压变电站和低压/低压变电站必须建模，也应遵循同样原理。本部分中，所有导电设备应是变电站或是馈线的成员，所有变电站设备放置在一个封闭的物理空间中，如一座建筑物或围墙之中。馈线通常在封闭空间之外，由交流线路段、开关、变压器（可作为或不作为变电站的一个成员）集合或连接集构成，参见本部分后续部分“线路”下馈线容器对象的深入讨论。
此外，本部分通常应支持设备容器，将一组连接的导电设备聚集成组，如DL/T890.301中提到的CompositeSwitch设备。
6.7汇接点
汇接点用Junction表示。在CIM中，通过将设备的一个端点连接到一个公共连接点，实现设备的相互连接。公共连接点用ConnectivityNode表示，可有任意数量与之连接的端点。配电网中，大多数公共连接点包含在变电站内。但是在某些情况下（如一条带有分支的配电线路），公共连接点可位于在变电站外的线路上，DL/T890.301规定了Junction类，用以说明这样的连接节点。公共连接点和汇接点应置于虚拟变电站中。然而，常见的配电网通常在变电站外沿着馈线有许多连接节点。由于这些连接节点仅用于连接两台或多台设备，通常不必将这些连接节点规定为Junction。6.8开关2)
开关是一抽象类，用Switch表示。Switch或含在VoltageLevel或含在Bay中。如果VoltageLevel中已含有Switch，则Bay不再包含Switch。当不知道详细类时，仅使用抽象类Switch。1>原文为“205”，有误—译者。2）由于Switch是抽象类，不宜直接使用。6
本部分支持下列Switch设备：
DL/T1080.13—2012/IEC61968-13:2008Breaker（存在于公共电力系统模型中）：断路器，能够开断大于正常负荷电流的故障电流，LoadBreakSwitch（存在于公共电力系统模型中）：负荷开关，仅可开断正常负荷电流。Disconnector（存在于公共电力系统模型中）：隔离开关，无开断电流能力。Fuse（公共电力系统模型中没有）：熔断器，可开断故障电流。Jumper（公共电力系统模型中没有）：跨接线GroundDisconnector（公共电力系统模型中没有）：接地隔离开关。63
NOD10S61
AIGUE HVMV
73109J0001false

909255.156999
6.9间隔
间隔用Bay表示。DL/T890.301支持间隔对象，并把它作为变电站内一组开关设备和连接节点的集1原文为“10”，有误一
译者。
DL/T1080.13—2012/IEC61968-13:2008合，即容器。通常一个变电站应有数个一般完全相同的间隔，其中含有进线或出线的连接节点。进线或出线由类PSRType加以区别（PSRType和Location不是必备的）。这个数据不是必备的。如果VoltageLevel中已含有Switch，则Bay不再包含Switch。63
NOD10S61
AIGUE_HVMV

AIGUEC0601
OUTGOINGFEEDER
AIGUEC060lfalse此内容来自标准下载网

1）原文为“10”，有误-
译者。
2）原文为“cim:Bay.Memberof_Substation，有误一译者。
