GB 4706.108-2012 家用和类似用途电器的安全 第2部分：电热地毯和安装在可移动地板覆盖
GB4706.108-2012
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容

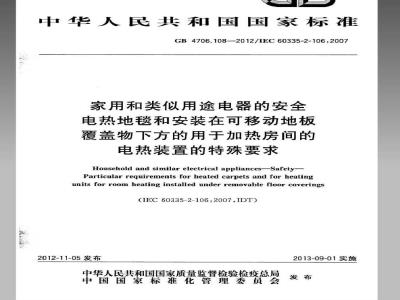

ICS97.100.10
中华人民共和国国家标准
GB4706.108-—2012/IEC60335-2-106:2007家用和类似用途电器的安全
电热地毯和安装在可移动地板
覆盖物下方的用于加热房间的
电热装置的特殊要求
Household and similar electrical appliances-Safety-Particular requirements for heated carpets and for heatingunits for room heating installed under removable floor coverings（IEC60335-2-106:2007,IDT）
2012-11-05发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2013-09-01实施
1范围
规范性引用文件
3术语和定义
4一般要求
试验的一般条件
标志和说明
对触及带电部件的防护
电动器具的启动
输入功率和电流·
空章·
工作温度下的泄漏电流和电气强度瞬态过电压
耐潮湿·
泄漏电流和电气强度
变压器和相关电路的过载保护
耐久性
非正常工作
稳定性和机械危险
机械强度
内部布线
电源连接和外部软线
外部导线用接线端子
接地措施
螺钉和连接
电气间隙、爬电距离和固体绝缘耐热和耐然
GB 4706.108—2012/1EC60335-2-106:200710
GB4706.108—2012/IEC60335-2-106:200732
辐射、毒性和类似危险
参考文献
图101
图102
图103
图104
图105
图106
图107
图108
表101
电热装置试验布置图
仅在混凝土或类似地板上使用的电热装置试验布置图柔性部件泄漏电流和电气强度测量布置图安装触针的夹具
三层折叠试验布置图
电热元件和内部布线的弯曲试验装置火花点燃试验装置
模板详图
最高温升
本部分的全部技术内容为强制性。GB4706.108-—2012/IEC60335-2-106:2007前言
GB4706《家用和类似用途电器的安全》由若干部分组成，第1部分为通用要求，其他部分为特殊要求。
本部分是GB4706的第108部分。
本部分按照GB/T1.1一2009给出的规则起草。本部分等同采用IEC60335-2-106：2007《家用和类似用途电器的安全第2-106部分：电热地毯和安装在可移动地板覆盖物下方的用于加热房间的电热装置的特殊要求》。本部分应与GB4706.1-2005《家用和类似用途电器的安全第1部分：通用要求》配合使用。本部分通过增补或修改GB4706.1而形成，写明“适用”的部分，表示GB4706.1的相应条文适用于本部分，写明“代替”的部分，则以本部分的条文为主，写明“修改”的部分，表示GB4706.1相应条文的相关内容应以本部分修改后的内容为准，而该条文中的其他内容仍适用；写明“增加”的部分，表示除要符合GB4706.1相应条文外，还应符合本部分所增加的条文。本部分对IEC60335-2-106作了下列编辑性修改：a）“第1部分”一词改为\GB4706.1”；b）用小数点“”代替作为小数点的逗号“，”。对GB4706.1增加的条款从101开始编号。本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：-GB/T2099.1一2008家用和类似用途插头插座第1部分：通用要求（IEC60884-1.2002，MOD)。
本部分由中国轻工业联合会提出。本部分由全国家用电器标准化技术委员会（SAC/TC46）归口。本部分起草单位：中国电器科学研究院、安徽安泽电工有限公司、成都彩虹电器（集团）股份有限公司、贵州彩阳电暖科技有限公司、吉林省产品质量监督检验院、广州威凯检测技术研究院。本部分主要起草人：徐艳容、程乃亮、尹华、李政勇、梁希、李广明、王启武、韦琦耀。HiKicaOraiKAca
GB4706.108—2012/IEC60335-2-106:2007引言
在起草本部分时已假定，由取得适当资格并富有经验的人来执行本部分的各项条款。本部分所认可的是家用和类似用途电器在注意到制造商使用说明的条件下按正常使用时，对器具的电气、机械、热、火灾以及辐射等危险防护的一个国际可接受水平。它也包括了使用中预计可能出现的非正常情况，并且考虑电磁干扰对于器具的安全运行的影响方式。在制定本部分时已尽可能地考虑了GB16895中规定的要求，以使得器具在连接到电网时与电气布线规则的要求协调一致。
如果一台器具的多项功能涉及GB4706的其他特殊标准要求，则只要是在合理的情况下，相关的特殊要求标准要分别应用于每一功能。如果适用，应考虑到一种功能对其他功能的影响。如果第2部分没有附加要求去覆盖第1部分中提及的危险，则第1部分适用。注1：这里的意思是归口负责第2部分标推的技术委员会已经决定，对其所述的器具，除通用要求外，没有必要规定特殊要求。
本部分是一个涉及器具安全的产品族标准，并在覆盖相同主题的同一水平和同一类别的标准中处于优先地位。
注2：由于在制定IEC60335系列标准的通用和特殊要求时已经考虑了危险这个因素，所以覆盖危险的同一水平和同一类别的标准都不适用。例如，对于许多器具的表面温度要求，除第1部分或第2部分标准外，同一类别的标准、如适用于热表面的ISO13732-1标准都不适用。一个符合本部分文本的器具，当进行检查和试验时，发现该器具的其他特性会损害本部分要求所涉及的安全水平时，则将未必判定其符合本部分中的各项安全准则，产品使用了本部分要求中规定以外的材料和结构形式时，则该产品可以按照这些要求的意图来进行检查和试验。如果查明其基本等效，则可以判其符合本部分的安全原则。IN
1范围
GB4706.108—2012/IEC60335-2-106:2007家用和类似用途电器的安全
电热地毯和安装在可移动地板
覆盖物下方的用于加热房间的
电热装置的特殊要求
GB4706.1的该章用下述内容代替：本部分涉及以下器具的安全：
电热地毯和类似器具；
打算直接安装在房间内可移动的地板覆盖物下方，并加以固定的用于加热房间的电热装置。单相装置的额定电压不超过250V，其他装置的额定电压不超过480V。注101：用作可移动地板覆盖物的材料例子有：地毯、乙烯基地板或非固定组合的层压板。注102：注意下述情况：
在许多国家中，应用不同的布线规则；一对于打算用在车辆、船舶或航空器上的器具，可能需要附加要求；一在许多国家中，全国性的消防局、全国性的建筑规划部门、全国性卫生保健部门、全国性劳动保护部门以及类似的部门都对器具规定了附加要求，注103：本部分不适用于：
—专为工业用途而设计的器具：打算使用在经常产生腐蚀性或爆炸性气体（如灰尘、蒸气或瓦斯气体）特殊环境场所的器具；电热毯、电热垫和类似柔性发热器具（GB4706.8)；热脚垫和暖脚器（GB4706.80)；一与建筑物地板水久结合在一起的教片加热系统(GB4706.82)；与其他器具结合在一起的柔性加热元件。2规范性引用文件
GB4706.1的该章除下述内容外，均适用。增加：
IEC60884-1：2002家用和类似用途插头插座第1部分：通用要求（Plugsand socket-outletsforhousehold and similar purposes-Part l,General requirements)3术语和定义
GB4706.1的该章除下述内容外，均适用。3.1.9增加：
把电热装置安装在热阻约为0.1m：K/W的绝热层下面，给电流会随其电热元件长度变化的电热装置和能够给其他电热装置供电的电热装置加载，使流过电热装置的电流等于其电热元件上标明的电流值。
KicaOrai KAca
GB4706.108—2012/1EC60335-2-106:20073.101
电热装置heating unit
带有连接电源装置的电热元件。3.102
模块化电热装置modularheatingunit由电热装置和其他材料组成的预制组件。3.103
电极electrode
与软片电热元件组合在一起的用于给加热材料提供电源连接的导电部件。3.104
柔性部件flexiblepart
打算完全或部分装在地板覆盖物下方，将电热元件、温控器和所有其他载流部件集在一起构成器具永久性外套的各层材料。
注：此柔性部件可带有一个可拆卸的外套。3.105
控制型器具controlledappliance在柔性部件内装有感温装置的器具，该装置在正常工作情况下能随着温度变化自动调控平均输入功率。
4一般要求
GB4706.1的该章适用。
5试验的一般条件
GB4706.1的该章除下述内容外，均适用：5.2增加：
对于层压的电热地毯，需附加一个器具经受22.103的试验。对于电热装置，需附加两个器具经受18.102的试验。对于带有覆膜或印刷电路电热元件的电热装置，需附加两个器具经受21.102的试验。对于带有磨损指示（如变色）的电热地毯，需提供织物层磨损后或去除后可以看见指示的专用样品经受11、13,18、19.2、19.101,21.101、21.102、21,103和21.104的试验。注101：21.101和21.104的试验可在另外单独的几个器具上进行。5.3增加：
注101：21.101的试验可以连同18.102.2的条件一起进行。5.6增加：
把对室内或户外空气温度敏感的温控器短路。然而，如果温控器可以设置为不工作，则其不短路。注101：对于电子控制器，可能需要使敏感元件设置为不工作以代替温控器的短路。5.10增加：
对于需剪裁的电热装置，其试验应在连接电源引线和按使用说明要求保护好各校边后进行。6分类
GB4706.1的该章除下述内容外，均适用。2
6.1增加：
如果把电热装置分类，则相应的要求适用。6.2增加：
GB4706.108—2012/IEC60335-2-106:2007电热装置和其他地板安装的部件的防水等级至少为IPX7。电热地毯和类似器具的防水等级应为IPX7。注101：本要求不适用于器具上电源软线的插头或安装在墙壁上的控制器。7标志和说明
GB4706.1的该章除下述内容外，均适用：7.1修改
额定输人功率或额定电流的标志用下述内容代替：电热装置应标出在20℃时的额定输人功率和最大额定电流，对于可剪裁的电热装置应标出每米长度的额定输人功率。
如果是下述情况，电热装置应标出最大电流。一电流可根据电热装置的长度而变化；其他电热装置可由这个电热装置供电。带有可拆卸控制器的器具应标出控制器的序列号或其他标识方式。增加：
电热装置应标出铺设方向，除非它们是匀称的，每段0.5m长的电热元件或每个可切割成一个电热装置的区域应至少重复标志一次。对于可剪裁和必须在指定位置进行剪切的电热装置应给出适当的标识。对于打算仅能安装在混凝土或类似材料地板上的电热装置应永久标出下述内容：为避免火灾，本电热装置仅能安装在混凝土或类似材料地板上。7.12增加：
使用说明应包含下述内容：
本器具仅供室内使用。
对于带有磨损指示（如变色）的电热地毯，使用说明应清楚说明指示的用途和当指示变成可看得见时必须采取的措施。
修改：
不需要对体能衰退、感官障碍或智障，或缺乏经验和知识的人包括幼儿）使用器具和幼儿玩要器具的情况进行说明。
7.12.1增加：
安装的使用说明应包括下述内容：a）标志的说明，如果需要。
b）安装电热装置的详细资料：
在安装期间为避免损坏应采取的预防措施：应注意的尺寸和距离；
声明电热装置必须与其他热源分开：·
电热装置安装区域的描述；
指导应如何去避免在安装后由于相对运动对电热装置及其边界造成损害；可安装电热装置的最低环境温度；发热元件的最小弯曲半径，如果适用；3
KicaOraiKAca
GB4706.108--2012/IEC60335-2-106:2007为避免电热元件起折痕应采取的预防措施；·
声明电热装置不能安装在不平坦的表面上；声明电热装置必须以正确的方向进行安装，如果适用：声明安装必须符合国家布线法规要求；建议给电热装置装上一个额定剩余动作电流不超过30mA的剩余电流动作保护器(RCD)
如何去互连电热装置，给出电线的横截面积和类型，如果适用。?
e）当其他电热装置通过这个电热装置进行供电或当电流随着这个电热装置的长度而变化时，许流过这个电热装置的最大电流。d）控制器清单，包括声明：器具只能使用这些控制器作为过热保护系统的一部分，除非控制器是和电热装置组装在一起的。
注101：仅需要列出那为确保符合本部分要求所必需的控制器。e）使用的所有黏合剂的说明书。f）把与7.101同样详细的标签固定在配电板附近。7.12.101对于可剪裁的电热装置，使用说明中应指出：为避免危险，仅能由制造商或其服务代理商进行安装工作。
7.14增加：
对于打算仅能安装在混凝土或类似材料地板上的电热装置，其标志的字体高度至少应为20mm。7.15增加：
对于打算仅能安装在混凝土或类似材料地板上的电热装置，其标志在安装期间应是可看得见的。7.101应给每个装置提供一个标签（见7.12.1f)），这个标签包含供所列出的电热装置安装用的应有间隔：
制造商或责任承销商的名称、商标或识别标志：器具型号或系列号；
额定输人功率。
标签应给出下述内容：
安装电热装置的位置；
一一不能限制地板的热量散发。注：特殊用途在标签上加以说明。一不能使用非推荐的固定材料；一不能插人钉子或螺丝钉。
通过视检来确定是否合格。
8对触及带电部件的防护
GB4706.1的该章适用：
9电动器具的启动
GB4706.1的该章不适用。
10输入功率和电流
GB4706.1的该章除下述内容外，均适用。4
10.1增加：
注101：本要求也适用于电热元件每米长度的额定输人功率，GB4706.108—2012/IEC60335-2-106:200710.101对于装有包含PTC电热元件的电热装置的器具，其输入功率应随着温度的增加而明显地减少。
通过下述试验来确定是否合格。器具以额定电压供电，并在正常工作状态下工作，当稳定状态建立时，输入功率应从初始值减少至少50%，在此过程中可能动作的任何控制器应被短路。11发热
GB4706.1的该章除下述内容外，均适用：11.1增加：
试验在环境温度维持在20℃士2℃的房间内进行。11.2代替：
对于打算仅能安装在混凝土或类似材料地板上的电热装置按11.2.103的要求放置，其他电热装置和电热地毯则安装在地板的上面，并按11.2.102的要求放置。如果模块化电热装置装有一个带独立地板传感器的温控器，则传感器应安装在相邻电热装置的其中一个上面：
在中心线上，或
按照每个制造商的使用说明，
但伸出绝热材料区域300mm士50mm，并从试验地板的各边起至少300mm。对于装有一个带独立地板传感器的温控器的其他电热装置，则传感器应安装在：一电热装置的中心线上，或
一按照每个制造商的使用说明，但伸出绝热材料区域300mm士50mm，并从试验地板的各边起至少300mm。11.2.101多个电热装置按安装说明进行安装，将其排列成矩阵形式，待测试的电热装置位于中心位置。
11.2.102器具应按图101所示放置在试验地板上，把一层热阻约为5m·K/W的绝热材料放在试验地板表面下面。
在试验地板上表面至少应有1.5m的自由空间。把一块热阻约为1.25m·K/W的模块绝热材料放在地板上，其中间部位横跨电热装置，如图101所示。绝热材料的长度为0.8m，宽度为：0.8m，对于电热地毯；
一等于电热装置的宽度，对于电热装置。注：为测量地板的最高温升，可能需要用使用说明规定的最薄覆盖材料去重复这个试验。11.2.103打算仅能安装在混凝土或类似材料地板上的电热装置按图102所示放置在试验地板上，把热阻约为2.5m2.K/W的绝热材料放在电热装置下面。厚度至少为40mm的混凝土层支撑绝热材料，如果不是浇注混凝土，混凝土层可以由尺寸为500mm×500mm，厚度为40mm的多层混凝土板组成，板间的缝隙用于沙填满。在试验地板上表面至少应有1.5m的自由空间。把一块热阻约为1.25m·K/W的模块绝热材料放在地板上，其中间部位横跨电热装置，如图102所示。绝热材料的长度为0.8m，宽度等于电热装置的宽度。5
HiKacaOraiKAca
GB4706.108-—2012/IEC60335-2-106.200711.3增加：
用热电偶来测量模拟地毯上的温度，热电偶要贴附到尺寸为65mm×65mm×0.5mm的涂黑的铜或黄铜片的背面。
11.4增加：
控制型器具在正常工作状态下供以0.94倍和1.06倍额定电压之间的最不利电压工作。11.7代替：
使器具工作直至稳定状态建立。11.8增加：
也应测量表101中给出点的温升，不应超过规定值。应测量远离模块绝热材料，即至少离模块绝热材料的各边100mm的各点的温升。表101最大温升
0.1m·K/W的绝热材料层或电热地毯的上表面试验框架的木材
注：在模块绝热材料下的温度限值用括号内的数值12空章
13工作温度下的泄漏电流和电气强度GB4706.1的该章除下述内容外，均适用。13.1增加：
器具按11.2的规定进行安装。wwW.bzxz.Net
22(60)
60(60)
取两张尺寸足以将加热面积完全覆盖起来的金属箔，一张附在0.1m，K/W的绝热材料层或电热地毯上面，一张插人到器具的下面，把两张金属箱电气连接起来。把约为35kg/m的均勾分布的负载放置在0.1m·K/W的绝热材料层上面。布置图见图103所示。
13.2增加：
泄漏电流在电源的任一极与金属箔之间测量，屏障和其他接地装置要与地断开。代替规定值，泄漏电流应不超过1mA/m。注101：如果总泄漏电流值超过10mA，可能需要根据国家布线规则进行特别安装。注102：通常这些器具的泄漏电流的大部分是电容性泄漏。13.3修改：
对于柔性部件，试验电压应施加在带电部件与金属箔之间。14瞬态过电压
GB4706.1的该章适用。
15耐潮湿
GB4706.1的该章除下述内容外，均适用：15.1增加：
直接在一个电热装置上进行试验。15.1.1增加：
IPX7电热装置应浸入72h。
16泄漏电流和电气强度
GB4706.1的该章适用。
17变压器和相关电路的过载保护GB4706.1的该章适用。
18耐久性
GB4706.1的该章用下述内容代替：GB4706.1082012/1EC60335-2-106:200718.101从电热元件到电源引线和到互连软线的连接应可靠。通过18.101.1或18.101.2（如果适用）的试验来确定是否合格。18.101.1对于带有覆膜或印刷电路电热元件的电热装置，把电热装置放在温度为20℃士2℃的加热箱内，并供一个电压使其电流等于标在电热装置上的电流值或等于额定电流值（如果适用），测量每个连接的电压降。
注1：电热装置的长度应尽可能短，但不能小于0.5m。注2：电热装置在放进加热箱后就不能再移动。注3：如果用压接连接器来进行连接，应在电源引线和连接器之间以及在连接器和电热元件之间进行测量，测量点尽可能靠近连接处。
给电热装置循环加热，每个循环为时1h，由下述过程组成：-30min，期间：
。给电热装置供以测量电压降时所施加的电压；在前20min，把加热箱的温度升高至85℃或在第11章试验期间测量的电热元件的温度，取较低者：
。在后10min，把加热箱的温度维持在上述温度的士5K范围内；-20min，期间把温度下降到大约30℃；10min的稳定期。
注4：加热箱内的温度在距电热装置至少50mm处测量。注5：可以强制冷却。
试验进行400个循环，然后把加热箱的温度减低到20℃士2℃，并再次测量每个连接处的电压降。电压降应不超过22.5mV，或为第一次测量值的1.5倍，取较小者。试验后，应没有影响其符合本标准程度的损坏。18.101.2把拆除所有可拆卸外套的便携式电热地毯放在一个直径为25mm平滑的水平滚轴上，被驱7
KicaOraiKAca
