ICS 29,149.40

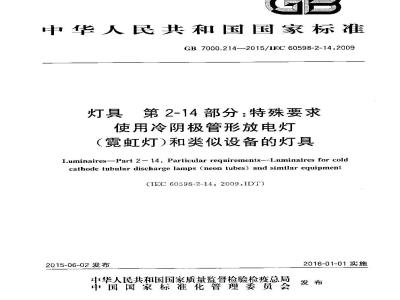

中华人民共和国国家标准
GB7000.214—2015/IEC60598-2-14:2009灯具第2-14部分：特殊要求
使用冷阴极管形放电灯
（霓虹灯)和类似设备的灯具
Luminaires-Part 2- 14: Particular requirements--Luminaires for coldcathode tubular discharge lamps (neon tubes) and similar eguipment(IEC60598-2-14:2009,IDI)
2015-06-02发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2016-01-01实施
１范围
2规范性引用文件
一般试验要求
术语和定义
？·结构
外部接线和内部接线
接助规定
防触电保护
防尘、防固体异物和防水
绝缘电阻和电气强度.
13爬电距离和电气间隙
14耐久性试验和热试验
15耐热,耐火和耐起痕
螺纹接线端子
无螺纹接线端子和电气连接件
GB7000.214—2015/1EC60598-2-14:200910
附录A（资料性附录）相关标准或等效文件规定的高压电缆清单参考文献
表1对成于附录A的电缆类型
表2在额定电源频率下工作的普通灯具电路的爬电距离和电气间隙表3在频率超过1kHz下工作的普通灯具电路的爬电距离和电气间隙表4在额定电源频率下工作的非普通灯具电路的爬电距离和电气间隙表5乍频率超过1kHz下T作的非普通灯具电路的爬电距离和电气间隙表A,1树关标准或等效文件规定的高压电缆清单图1箱式冷阴极灯具内部布局尔例图图2穿过招牌间板的电极外壳示例图图3电极穿过金属平板表面安装灯管的布局示例图图1爬电跑离和电气间隙的布局示例图图5绝缘套管对爬电距离和电气间隙的影响1
本部分的全部技术内容为强制性，前言
GB7000.214—2015/IEC60598-2-14:2009本部分为GB7000灯具国家标准的一个部分，GB7000现有23个部分，到本部分出版之日，已出版的GB7000标准分部分如下：
灯具第1部分：-股要求与试验（GB7000.1一2007）；—灯具第2-22部分：特殊要求应急照明灯具（GB7000.2—2008）；—-灯只第2-10部分：特殊要求儿童用川移式灯具（GB7000.4—2007)；灯具第2-6部分：特殊要求带内装式钨丝灯变压器或转换器的灯具（GB7000.62008)；-投光灯具安全要求（GB7000.72005）；-灯具第2-20部分：特殊要求灯串（GIB7000.9—2008）；限制表面温度灯具安全要求(GB7000.172003)；钨丝灯用特低电压照明系统安全要求（GB7000.182003）；照相和电影用灯具（非专业用）安全要求（(G137000.19—2005）：-灯具第2-1部分：特殊要求固定式通用灯具（GIB37000.201-2008)；嵌人式灯具（GB7000.202-2008)；灯真
第2·2部分：特殊要求
第2-3部分：特殊要求道路与街路照明灯具（GB7000.203—2013）；灯具
第2-4部分：特殊要求可移式通用灯具（G137000.204—2008）第2.7部分：特殊要求庭阅用可移式灯具（GB7000.207—2008）；第2-8部分：特殊要求手提灯（GB7000.208—2008）；-灯具
第2-11部分：特殊要求水族箱灯具(GB7000.211—2008)；第2-12部分：特殊要求
电源插座安装的夜灯（GB7000.212—2008)；第2-13部分：特殊要求地面嵌人式灯具（GB7000.213：2008）：灯具
灯具第2-14部分：特殊要求使用冷阴极管形放电灯（克虹灯）和类似设备的灯具(GB7000.214—2014);
舞台灯光、电视、电影及摄影场所（室内外）用灯具灯具第2-17部分：特殊要求
(GB7000.217—2008);
—灯具第2-18部分：特殊要求游泳池和类似场所用灯具（GH7000.218一2008）；灯具第2-19部分：特殊要求通风式灯具（G137000.219—2008）；灯具第2-25部分：特殊要求医院和康复大楼诊所用灯具（GB7000.2252008）。本部分为GB7000的第2-14部分。本部分按照GB/T1.12009给出的规则起草。本部分使用翻译法等同采用IEC>60598-2-14：2009《灯具第2-14部分：特殊要求使用冷阴极管形放电灯（冤虹灯)和类似设备的灯具》。与本部分中规范性引用的国际文件有·致性对应关系的我国文件如下：（B4208--2008外壳防护等级（IP代码>（IEC60529：2001,II)T）-GI3/I5465.1:2009电气设备用图形符号第1部分：概述与分类（1EC60417DB：2007，MOD)
GB/T5465.2-—2008电气设备用图形符号第2部分：图形符号（IEC60417DB：2007，IDT）本部分出中国轻T业联合会提出。亚
GB7000.214—2015/1EC60598-2-14:2009本部分由全国照明电器标准化技术委员会灯具分技术委员会（SAC/TC224/SC2)归口。本部分起草单位：上海时代之光照明电器检测有限公司、国家灯具质量监督检验中心、国家电光源质量监督检验中心（上海）、杭州鸿雁电器有限公司、国家灯具质量监督检验中心（中山）、广东省东莞市质量监督检测中心、常州市产品质量监督检验所。本部分主要起草人：施晓红、虞再道，刘尔立、杨国贤、杨樾、陆世鸣、赵旭、张新光、彭振坚、李本亮施朝阳、李为军。
1范围
GB7000.214--2015/TEC60598-2-14.2009灯真第2-14部分：特殊要求
使用冷阴极管形放电灯
（霓虹灯)和类似设备的灯具
G137000的本部分适用于电源电乐不超过1000V、在大于1000V但不超过10000V的空载额定输出电压下工作、使用冷阴极管形放电灯和类似设备的灯具，主要用于室内或室外一股照明。注：布日本，输出电压15G00V是适用的。本部分适用于含有发光放电管和电源部件的固定式或可移式灯具，出变压器、换流器或变频器提供高电压、主电源电压或特低电压（ELV）。本部分不适用于GB7000标准具体产品标准涉及的发光放电管T作在额定电压不超过1000V的（预热阴极）灯具，以及应用区域接线规则、在现场装配、作为一个电系统的发光放电管灯具。本部分与引用的GB7000.1相关章节一起使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GI319149—2003空载输出电压超过1000V的管形放电灯用变压器（竟证灯变压器）-般要求租安全要求(cqvIEC61050：1991)
GB19510.11一2004灯的控制装置第11部分：高频冷启动管形放电灯（宽虹灯)用电了换流器和变频器的特殊要求（IEC61347-2-10：2000，IDT）IEC60417设备用图形符号(Graphical symbols foruseon cquipment)IEC60529外壳防护等级（IP代码）[Degreesofprotectionprovidedbyenclosurcs（IPCode)3一般试验要求
应用GB7000.1第0的规定。
注：GB7000.1的第0章概盖完整的产品，可根据GI7000.1的附录Q进行例行或验，4术语和定义
应用G137000.1第1章及以下术语和定义。4.1
发光放电管luminous-discharge tubc由半透明材料构成的密封管子，或其他容器或装置，由于电流通过其内部的气体或蒸气而发光。注；管丁可有或没有荧光涂层，1
GB7000.214—2015/IEC60598-2-14.20094.2
空载额定输出电压no-load rated outputvoltageGB19149—2003中2.8的变压器输出线圈接线端子之间的最高额定电压，或GB19510.11—2004中3.2的换流器或变频器接线端子间的最高额定电压。4.3
绝缘套管insulatiag sleeve
置于管子电极外露的高压连接点或电缆末端绝缘处的封套。4.4
对地漏电保护装置earth leakage protectivedevice当输出电路和地之的相关部件之间发生短路时将一个或多个控制装置的输出功率切断的装置。注：装置可以是两个部分，一个传感器和一个保护开关（见7.3），或者可组合在一个元件内（在控制装暨的内部或外部)。
开路保护装置open-circuitprotectivedevice当次级高乐电路发生中断时将输出功率从一个或多个控制装置切断的装置。注：装置可以是两个部分，一个传感器和一个保护开关(见7.4)，或者可组合在一个元件内。4.6
开路条件open-circaitcondition输出电路断开或灯故障，导致控制装置供给灯电路的负载电流或电源电流跌落至各自的闭路电流限值。
闭路电流限值shut-down currentlimit开路保护装置工作时变压器的次级负载电流。注：虽然闭路电流限值是根据流过输出电路的电流规定的，装登的制造商可通过间接的方法测量。这些方法可能包括诸如测量耦合到变压器初级凳组的电流，或测量线路中功率因数的变化。4.8
传感器sensor
保护装置的部件，用于发现存在的次级绕组接地故障和（或）开路条件，并提供信号使保护装置工作。
保护开关protectiveswitch
保护装置的部件，用于断开主电源与控制装置间的连接，或切断输出功率。相关传感器提供的电子信号使其工作。4.10
自动断续装置flasher
便一个或多个输出电路连续开和关的自动转换装置。注：可适当安排各种输出电的转换顺序以提供运动的印象和其他动态效果。4.11
发光放电管灯具luminous-discharge tube luminaire组合了空载电压于1000V但不超过10000V光源，在工厂生产的灯具（预先装配好的产品）。4.12
可移式冷阴极灯具portablecoldcathode luminaire为冷阴极灯设计的灯具，在正常工作期间可方便地移动，并提供不可拆卸的软电缆，并组合了变压2
器、换流器或变频器。
注：它设计成由用户安装并连接到上电源，4.13
箱式冷阴极灯具boxed cold cathodeluminaireGB7000.214--2015/IEC60598-2-14:2009为冷阴极灯设计的带有半透明板的灯具，在板！：可印有文字，5分类
本部分覆盖的灯具应根据GB7000.1第2章进行分类。此外还要符合下述规定。按防触屯保护分类:仅I类或I类
注：可移式冷阴极灯具分类为适宜于安装在普道可燃材料表面。6标记
应用G137000.1的第3章和下述规定。6.1按照1F(60417-5036（200210)要求的\警告：触电危险”的警告标记，成置于靠近灯具、发光放电管、或高压控制装置的外壳的位置。注1：为了在安装好发光改电管后看得见符号，有必要增加衍号的尺寸或将其于不同的点，注2：在美国，还要求下述警告：“警凸：触电危险。有害的电压将导致触电、灼伤或死亡。”，“警告：起火危险。不要将输山电路连接到任何接地金属。”6.2为了方便维护发光放电管灯具，制造商应使使用者从产品和/或说明书上得到6.2.1～6.2.5的信息。
6.2.1简化的线路图，可识别发光放电管和控制装置。6.2.2灯最人电流，混合气体的类型一汞或纯氛或其他，以及发光放电管长度一一不含电极的线形长度。
6.2.3无电源部件的灯具，灯的控制装置的空载输出电压、短路电流。6.2.4适用时，提供GB19149—2003中7.2d)和c）的附加信息。6.2.5对变压器提供开路保护装置的灯其，闭路电流限值的信息。6.3适定或不适宜安装在伸警范国区域内的信息（见7.2）。7结构
应用GB7000.1第4竞和以下规定
发光放电管的所有可触及高压连接件要用适宜的绝缘材料制成的绝缘套管保护。7.1
以下内容代替GI37000.1中4.9.2的要求，绝缘套管应根据下列方式之一制造：a）最小厚度为「mm的玻璃；或者b）硅橡胶，由供成商认可的击穿电压不小于供成电踏的控制装置的空载额定对地输出电压的2倍，壁厚不小于1m并工作温度不小下180℃，或者c）绝缘材料，耐UV辐射、耐氧化和至少等同于b>规定的耐热性。注：硅橡胶的造川性由本部分的所有试验检验。合格性由目视检验。
7.2准备安装在仲臂范围区域内的灯具，如果放电管破损后可能触及次级电路的带电部件时，应有满GB 7000.214—2015/IEC 60598-2-14:2009足4.5要求的开路保护。
合格性由目视检验。
7.3对地漏电保护
7.3.1工类灯具的由A类以外换流器或变器供电的高压电路，应由GB19510.11—2004中的对地漏电的感应装置提供保护，I类灯具的由变压器供电的高压电路，应按照7.3.2和7.3.3要求进行保护。如果对地漏电导致保护装置动作，则应保持直到高压电路被切断。如果在开关关上后漏电仍在，则保护装置应按照7.3.2和7.3.3下作。应确保按照7.3.4的感放对地漏电装置的性能。7.3.2当高压电路和地之间意外接触时，装置应断开灯具电源或切断输出功率。如果提供了电源电压的单极开关，则开关应连在电源相线上。7.3.3应使用连接到输出电路的适宜的传感器检测故障条件（对地漏电），传感器应使断开电源电路或者切断输山功率的装置动作。
注1：传感器和装暨接触器应由一个部件组成。注2：对地漏电保护装置可保护多个灯具电路：7.3.4对地漏电保护装置应满足如下要求：-如果传感器和（或）断开输出功率的保护装置没有放在控制装置外壳内，则应在一25℃～十65℃的温度范围内正常运行。若装置工作在不同的温度下，则应在说明书中注明；如果传感器和或）开关输出功率的触点或装置的一部分安装在控制装置外壳内，这类部件应在外壳提供的温度范围内正常T作。在GB7000.1中12.1和12.5试验期间，传感器和（或）保护装置这部分的最高环境温度不应超过允许的最高温度；使装置工作的额定电流不应超过被保护变压器的标称次级负载电流，并且不超过25mA；注1：在对地放电过程中流过传感器的有效电流由电路阻抗和提供这种放电的输出特性确延，并不是流过保护装置的电流。
—装置切断输出的时间不应超过200mS；测试对地漏电流的传感器部件的端电压不应超过50V。对地漏电保护装置应根据制造商的此类装置的说明书进行试验，该试验应保证部件正常工作。注2：与对助漏电保护装置相美的标推应符合地区规范。注3：在美国和加大，如果额定值小于15A，工作电流等于控制装置的额定值，并且不能超过15mA。在对地漏电超过15mA时，装置切断输出高压的时问不超过500m97.3.5如果保护装置设计成对地漏电发生时断开电源，则相关装置应有机械触点。半导休（可控硅、双向可控硅等)开关装置不充许使用。7.3.6如果电路包括一个自动断续装置，所有保护开关及其重置电路应安装在白动断续装置的电源侧。
注：如果保护装置及其重置电路放在自动断续装置的负载侧，保护开关将会在故障条件下-直持续重启和再跳阐。7.3.7如果带有自动断续装置和切断输出负载装置的电路集成在控制装置的外壳内，则：保护开关应连接在自动断续装置的电源一侧，而且集成有传感器的电路应能使该保护开关动作;或
一提供其他装置以防止每次自动断续装置断开后再次接通电源时保护装置的重置。7.3.8传感器和保护装置应兼容运行。7.3.97.3.1~7.3.8的合格性由目视、测量和相关试验检验。7.4开路保护
如果变频器没有内置的开路电路保护装置，7.2中的独立开路电路保护装置应符合7.4.2~7.4.8试验要求。
7.4.1使保护装置动作的次级电路切换之后，它们应保持住，直到电源电压断开。如果开关闭合之后，4
GB7000.214—2015/IEC60598-2-14:2009开路电路一直保持，保护装置应根据7.4.2和7.1.3进行操作。开路电路装置的操作应根据7.4.4确定。7.4.2当负载电流或电源电流跌落至闭路电流限值（在6.2.5中规定）时，开路保护装置应切断控制装置的输出电压。如果提供了电源电压的单极开关，则开关应连在电源相线上。7.4.3采用合适的连接到输出电路（或类似装置）传感器检测异常条件，传感器应使断开电源电路或者切断输出功率的保扩开关动作。注1，装置的传感器和接触器应装在同一.单元内。注2：开路电路传感装置可保护多个灯具电路。7.4.4开路电路保护装置成符合以下要求：a）如果切断输功率的传感器和（或）保护装置不安装在控制装置外壳内，则应在一25℃～十65℃的温度范国内正常运行。若装置工作在不同温度下，则应在说明书中注明。如果开关输出功率的传感器和/或按接触器部件或装置安装在控制装置外壳内，这类部件应有b)
外壳提供的温度范国内正常工作。传感器和/或保护装置部分的最人环境温度不应超过GB7000.1中12.4和12.5试验的最人温度。如果灯具在输出电路或灯负载出现开路故障时开启，则对所有类型的控制装置，保装置应在c
5s内开始工作。
d）当正常T作时，输出电路或灯负载的任何部分发生开路，则保护装置应在5s内开始L作。如由于开路条件仍存在，主电源重复地关闭和开启，则装置应按照c)的规定工作。注：要关注的是，有些输出容性/半共振特性淡型的变压器比具有相同空裁电压但为感性输山待性的变压器更透用于人负载发光管，但是此类变乐器供电的发光管可能启动慢，待别适在低温时。如果启动太慢，可能引起开路保护电路的不当操作。
开路电路保护电路应根据制楚商的此类装置说明-进行试验。此类试验应保证单充的正常工作和正常安装。
7.4.5传感器应按照以下要求连接到断开输出功率的装置L：一每个传感器连接到白己的装置上，该装置可安装在控制装置外壳内或二一些控制装置的传感器连接到一个接到电源的保护装置。传感器连接到装置的数量应根据保护装置制造商的要求。
7.4.6如果电路包括断续装置（自动断续装置），则应有保证保护装置正确工作的预防措施，注：范围尽防止装暨继续重些和在故障条件下合上电路。7.4.7传感器和保护装置应兼容工作。7.4.87.1.1～7.4.7的合格性通过月视、测量和相关试验检验。7.5换流器和变频器
换流器和变频器应符合GB19510.11--2001。合格性通过日视检验。
7.6变压器
变压器应符介（GB19149—2003，合格性通过目视检验。
注；在欧洲，空载次级额电压对地不能超过5kV,端于之间不能超过10kV。7.7发光放电管支架
7.7.1发光放电管的支架应与地绝缘并能经受任供电给邮些管了的控制装置的空载额定输出电压。注：这些支架可能由安装在绝缘体上的金属制成或完全由绝缘材料制或。合格性通过日视检验。
GB 7000.214—2015/1EC 60598-2-14.20097.7.2安装的支架应该在正常工作条件下安全地支撑灯管而不会对灯管产生应力或损坏。注：考虑到放电管和安装之间的制造公差，支架应该包括一个调整装置。合格性通过目视检验。
7.7.3当遭受UV辐照和灯管附近存在臭氧时，绝缘材料不应变坏。材料应该具有GB7000.1中13.3规定的耐燃烧特性。
注：合适的材料的例子包括玻璃、涂釉陶瓷和聚碳酸酮。合格性通过目视检验。
7.8高压连接
7.8.1除了GB7000.1中的4.11要求外，发光放电管的连接件应由端子，电线或其他符合7.8.2的方法制成。
高压连接件的机械强度应能够满足正常使用条件。高压导体和电极之间的连接可以是：7.8.2
通过一个合适的装置完成，
注：尚连接线至少与三个完整的扭在一起，单根导体头最大超过13mm和弯垂在辫子上时，这些系统不被要求。合格性通过视检验
图1、图2和图3给出了发光放电管和相关支架装配的例子。8外部接线和内部接线
应用GB70U0.1第5章的规定。此外，高压电路还应用下述规定。高压电缆应从附录A中给出的电缆列表中选择。8.1
注：假如符合相应国家或等效标谁要求，户外允许使用PVC绝缘电缆。合格性通过目视检验。
8.2所有电缆应适合于灯具预期安装的环境条件。合格性通过目视检验，
没有额外的机械保护的电缆可按表1的要求使用，注意它们没有机械上的损坏。8.3
表1对应于附录A的电缆类型
电继类型
C1 和 C2
D1 和 D2
在保护外壳内
注：保护外壳的例子是灯具外壳、钢管和柔性带有保护灾层的导管。6
使用的电缆
其他情况
GB7000.214—2015/IEC60598-2-14:2009合格性通过目视检验：
8.4只有当对地持续工作电压不超过2.5kV时，“K\型的电缆才可以使用，注：对地电压不超过5kV时，可使用A～H电缆。合格性通过目视检验。
8.5高压电缆应尽可能的短。
合格性通过测量检验。
8.6换流器或变频器的输出端子和发光放电管之间的电缆应为制造商规定的类型，并应适合在下述条件下工作：
—高频；
一换流器或变频器的输出电压，合格性通过目视检验。
8.7对于控制装置仅有一个高压端了的情况，发光放电管和地之间，或与返向控制装置端子之间的电缆应符合表 1，
合格性通过目视检验。
9接地规定
应用GB7000.1第7章和以下内容，9.1假如屏的总横截面面积不小于1.51m，叫使用高压屏蔽电缆。连接到屏蔽的接线成解开，然后再次扭转它，使其成为有足够长度连接到接地端子的独特的电缆，连接线不能用缠绕环状弹簧来制作。
合格性通过目视检验。
9.2接地端子和接触件不应与发光放电管灯具电源的巾性端子相连接。合格性通过目视检验。
防触电保护
应用GB7000,1中第8章的规定。
11防尘、防固体异物和防水
应用GB7000.1中第9章的规定，
12绝缘电阻和电气强度
不应用GB7000.1中第10章的规定。如果适用，应用GB19149-2003中第15章和GB19510.112004中第12章的规定作为替代。13爬电距离和电气间隙
应用GB7000.1中第11章的规定。此外，对于高压电路，应用下述规定。13.1爬电距离和电气间隙成符衍合表2、表3、表4和表5的规定。a）不间级性的载流部件之间；
GB7000.214—2015/1EC60598-2-14:2009b）截流部件和地，或能被IEC60529中的标准试验指触及到的部件之间。注1：表2～表5给山的控制装置提供给高压电路的电压是端了间的额定空载输出电压，或者是端了对地之间的额定空裁輪出电压，如果适用。
注2：在多数情况下，制造商需要考虑带电部件和地之间的爬电距离和电气间隙，表2一表5中的电玉是对地的空载电压。总空载输出电压很少使批，当考虑带电端子之间爬电距离和电气间隙的情况下才不得不用。例如，对于额定电压为5kV-E-5kV的变压器：可从表2~表5中应用5kV（不是10kV)电压的爬电距离和电气间隙。
注3：图4给出爬电距离和电气间隙的例子。例如，从电极连接到接地的金属部件的距离应沿着爬电距离和电气间隙的最短路径进行测量（见图5）。管子的玻璃管壁或管了上的任一金属夹子和接地金属件之间的爬电距离和电气间隙不应小于如下的数值，单位为毫米（m）：爬屯距离 D-U
电气间隙C=0.75U
其中U是控制装置提供给设备的对地空载额定输出电压，单位为千伏（V)。表2在额定电源频率下工作的普通灯具电路的爬电距离和电气间隙U
≥>1.00～~1.75
>1.75~2.25
>2.25 ~3.00
>3.00 ~4.00
>4.00~5.00
>5.00~6.00免费标准bzxz.net
>6.00~8.00
>8.00～10.0
最短爬电距离
最短电气闯隙
表3在频率超过1kHz下工作的普通灯具电路的爬电距离和电气间隙U
>1,00~1.75
>1.75~2,25
>2.25-3.00
>3.001.00
≥4.00 ~5.00
>5.00~6,00
>6.00~8,00
>8,00~10.0
最短爬电距离
最短电气间隙
