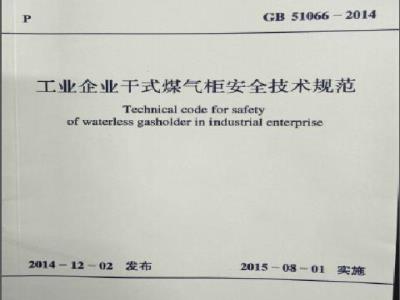

中华人民共和国国家标准
GB51066-2014
工业企业干式煤气柜安全技术规范Technical code for safety
of waterless gasholder in industrial enterprise2014-12-02发布
2015-08-01实施
中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布
中华人民共和国国家标准
工业企业干式煤气柜安全技术规范Technical codefor safety
of waterless gasholder in industrial enterpriseGB51066-2014
主编部门中国治金建设协会
批准部门：中华人民共和国佳房和城乡建设部施行日期：2015年8月1日
中华人民共和国住房和城乡建设部公告第661号
住房城乡建设部关于发布国家标准《工业企业干式煤气柜安全技术规范”的公告现批准工业企业干式煤气柜安全技术规范》为国家标准，编号为GB51066-2014.自2015年8月1日起实施，其中，第3.0.33.0.9.3.0.14013.3.0.154.1.6.4.5.2C4).5.2.25.2.5(3).1.13，6.1.24(1.3）条（款）为强制性条文，必频严格热行。本舰范由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部201年12月2日
3基本规定
柜址造择和防火防爆要求
4.2有效案积的确定
4.3柜体基础
4.4柜体销结构
4.5柜体工艺配置的其他要求
S施工和验收
5.1一般规定
5.2施工-
5.3调试.
5.4验收项目
6运行与维护
6.1运行
6.2维护..
T检糖
8安全与防护
本规范用调说明
用标准名录
：条文说明
（9）
（28）
1.01为防止和减少千式煤气柜建设和运行过程中的安全事故和眼业危者·保障人民群众生命和财产安全并保护环境，推动式煤气柜行技术进步，制定本规范，102本规范适用于工业企业储存发生炉、高炉、焦护、转炉铁合金等人工煤气和主要可错组分为甲烧的天然气，煤层气、矿井气等无然可燃气体，工作表压力小于20kP8，有效容积不大于600000m的干式媒气柜工程设计施工和运行管理中的安全要求1.03工业企业干式煤气柜设计施工和运行管理中的安全要求，除应符合本规范的规定外，尚成得合国家现行有关标准的规定
2.m.1干式燥气柜waterlssgasholder(drytypegashoker)干式煤气柜简称干式柜、干式储气柜或干式储气罐，是相对果用水为密封介质的式煤气柜面言的，其密封形式为非水密封，为具有活塞密封结构的现场煤气储存设备，其储气压力是由活害钢结构、密封装置、导轮和活塞配重等的自重产生的。目前国内主要分为三种柜型多边形稀油翻封煤气柜及圆筒形希油密封煤气柜（本规范中称为稀油柜）和橡胶膜密封煤气柜。本规范中干式煤气柜商痧干式柜
2.0.2多边形稀油密封煤气柜piston，oilseal，polygonshell type gasholder(P. O.P. or polygonal gasholder)一种采用稀油和调质滑板密封装置的活塞密封方法，具有正多边形外形特征的干式柜，又称多边形稀油密封储气柜，本规范中简称为多边形柜。
2.0.3圆筒形稀油蓄封煤气柜
piston, oil seal, cylindric
shell type gasholder(P.O, C, ar cylindrieal gasholder)一种采用稀油和条形橡胶制品密封装置的活塞密封方法，具有圆简形外形特征的干式柜，又称圆筒形黏油密封煤气柜，本规施中简称为国简形柜。
2.0.4橡胶膜密封煤气柜piston.rubbermembrane seal.inllodermmbes
以橡胶膜作为衡封材释封闭煤气的干式柜，具有果用特制带胶膜的活塞结构和圆简形外形特征，也称布带式柜、皮膜柜、卷审柜或橡胶膜密封储气柜，本规范中简称为膜密封柜。2.0.5工作压力
gas pressure
由干式柜循结构自重（含配重）声生的储气压力，称为工作压力，对于二股式膜密封柜，应分别注明活塞一段升起和二段升起时的工作压力
2.0.6有效客机
effective capacity
干式柜括塞从落底达到紧急放散时可储气体的几何容积。2.0.7活寒倾斜量
piston inelinmation
活塞直径两端的相对差的最大测量值，表示活塞运行中偏离其基准水平面的程度。
gasholderproper
2.0.8柜体
由柜底板、底部油沟、立柱、侧板、回廊、活塞结构、密封装置、柜顶结构，柜位计和翻油柜的供油系和外部电梯等干式柜简体周边外约3m范围内的设组成
2.0.9柜区
gasholder area
干式柜固墙（含橱栏）以内的区域·柜区内包含柜体、国墙、大门、消防车道及消防设施、公用介质管道及计量、配电室和控制室等干式柜附属设施
2.0.10立柱column
柜体简体的主要构件，采用型销加工而成（与侧板焊接干式柜简体），起加强副板、承担筒简体内外荷载和自重，保持活塞垂直运动的作用。第一段支柱称基柱，在稀油柜直径对应位置设置用于安装防回转装置的立柱称防回转柱。2.0.11活寒
piston
在干式柜筒体内随气体增加减少而上升或下降并起密封作用的装置。
2.0.12回牌
gallery
为人员通行和操作设置在干式拒简体外侧的环恶平台。2.0.13密封装置
seal device
设在干式柜活寒周边，在活塞上下移动时可封团媒气防止外证的装置，也制密封机构，
2.o.14熊部油沟bottomoiltrough在稀面柜中。由柜体衡板和立柱组成的简体下部、底板及挡版组感的收集密封消的环形沟，也称柜底油相，internal lift(internal cage)2.0.15内部吊笼
在稀油柜内部，实现柜真与活赛之间人员和物资送的防爆升降机
2.0.16紧急核助装量
emergency rescue device
在稀油柜申，当内部吊宠故障或停电时，对活塞上的人员进行紧急救助的机械设备，也称教助提升装置或手动教助装置。2.0.17油泵站（房）cilpumpstationtroom）向翻油活塞油沟或预备油箱补充经油水分离后的密封油的循环供油装置，也称密封油站。室内布置的油泵站与房屋一起秘为油泵房、油泵站房或密封询站reserve oil tank
2.0.18预备油箱
销在在事故状态下（如停电、密封油无送通过油泵正常补充时）为保障稀油柜活塞密封安全运行一段时间所需备用油的油箱。emergency release pipe
2.0.19紧急放最管
设在稀油柜筒体上部，为防止活塞冲项设置的量后一道过刷煤气自动放做装置，
2.0.20安全放教管
safery release pipeWww.bzxZ.net
为防止帮油柜活塞冲顶，引出柜内过剩煤气并由阀门控制试散量的装置，正营生产时不允许使用。2.0.21防回转装置
device)
tangential guide of pistonCavoid turn在稀油柜中，与柜箭体防回转柱一起随止活塞水平旋转的机械装置。
2.0.22静置油橙
vessel for sediment
为保证多边形柜密封装置长期运行·设在活寒周边静置分寓密封油中的残留水和杂质的油箱。.4.
2.0.23浮升法
pistonupmethod
利用驾形钩格活塞与柜顶结构连为一体且形成操作平台，在活寒下部鼓人空气使活塞和柜顶升起就位，分步安装焊接侧板和立柱等稀油柜简体构件的一种施工方法2.0.24岛形购
piston hanger
浮升法施工中用于上联柜顶下联活寒并将柜顶和活塞的重量传逆到立柱上，形状像鸟嘴状的特殊工装。2.0.25挂物板
piston hanger stopper
浮升法施工中用销钉固定在立柱上的组孔距精密的多孔锅板，用于将柜顶和活案重量通过鸟形钩传递到立柱上2.0.26创板提升机
haist on raof
浮升法施工中设于柜段用于构件吊装的施工机械3基本规定
3.0.1干式柜工程抗震设计应符台表3.0.1的规定：表3.0.1干式柜工程抗震设计要求抗展设防烈度
度、度
抗震设计要求
可不作抗震计算
虚选行抗展设计，宜提高！便采取抗需推施虚速行抗覆设计·适当加强抗震尚施3.0.2送煤气操作或停煤气检修干式柜时，应采用鼠气等情化气体为置换介质
3.0.3干式柜外部电榜和内部吊笼必须采用防爆型。3.0.4外部电梯应按现行特种设各规范和国家现行防爆规范进行管理和维护。内部吊笼应执行生产厂家的使用维护说明书的要求。
3.0.5柜区应设置围墙与外部环境隔离，并设置安全警示牌，围请和安全警示牌的设置应符合下列要求：1外来人员未经许可不得进人柜区：2当建设场所临近海洋、河流、潮泊、山里不便于设置困扇时，临近侧应设置安全警示牌：3当柜区最邻民用区城时，宜采用实体围墙3.0.6 千式租运行与维护岗位应选用身体健康人员，并宜每年选行一次体检予以确认。有人值班的干式柜运行与维护岗位值班人员不应少于2人。
3.8.7于式拒应设现场控制室。千式框的控制、监规和报督等修号宽送至24h有人值守处，
3.0 8 干式相运行与维护障位应按储存气体特性配置便携式雄气液度测定仪，并配各防爆型无线对进机、呼吸器和慢手电商等设施。
3.09干式柜活室上部虚设置固定式媒气液度监测装置，其监测信号应送到干式柜的控制室并设置声、光报警的显示和记录，还座符合下列规定：
1对储存无毒燃气的干式柜，在达到爆炸下限的20%时应有报警信号：
2对储存有需燃气的干式柜，在有毒燃气泄漏到活塞上方达到国家现行有关工作场所有客因素职业接触限值所规定的液度限值时，应有报警信号。
3.0，10进人投运后的于式柜活塞上部工作的人员应携带煤气装度薄定仪和防爆型无毁对讲机穿费好劳动保护用品，不应穿易产生火花的鞋、袜，不得携带手机，火种及易燃，品爆物品，在活窦上官使用不发火花的工具
3.0.11柜区内严禁烟火千式柜侧板外侧6m范围内不皮有陷碍物、脂蚀性物质和易燃物
3.0.12运行中的干式柜柜体侧板外侧40m范围内的动火作业虚热行动火审批制度，
3.0，13下列干式柜作业应制定安全技术借施和应急顶案：拒体基础模板施工：
稀油柜浮升法安装，柜顶圖定和活塞落底：2
股密封柜柜项热体吊装：
柜体涂装带
5调试：
柜体格接。
3.0.14进人活宽下部维护和检能时应符合下列规定：1与干式柜检修无关的所有气体进出口管必顾可靠韧断：2，经取样，活塞下部气体中一氧化碳欲度小于或等于200mg/m（160ppm2时和可燃气体微度降到其爆炸下限的20%7
以下后，停止置换，打开人孔和效放网，加强干式柜内通风换气，直至活塞下方气体浓度检测合格为止：3在进人积灰厚的柜底板作业前应除去积灰中的媒气在适寒下部空间的沉淀物可能自然的情况下、应配备灭火器材井安排专人监视：
5在煤气防护人员监护下佩戴呼吸器和便携式煤气液度验测仅，可初次进人活装底部，
香直到煤气励护人确认活塞下部及死角部位空气中有害物质旅度符合观行国家标推C工业企业煤气安全规程GB6222的有关规定，且含氧量待合现行国家标准缺氧危险作业安全规程）GB8958的有关规定，通风良好后，才可不鼠最呼吸器！7每决进入活害下部时应鼠鼓便携式娱气装度检翻仅，人员和工器具购应登记并确认近回，出人口处应有专人监护8照明电压应符合现行国家标准工业企业煤气安全规程GB6222的有关规定。
3.0.15活塞下部严禁出现负压。的
