GB/T 1299-2014 工模具钢
GB/T1299-2014
标准压缩包解压密码:www.bzxz.net
标准内容

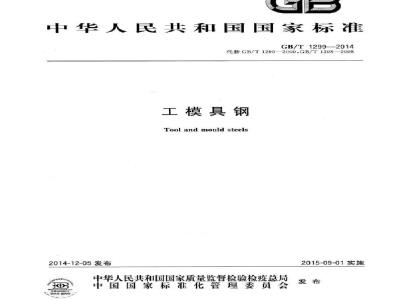

ICS 77.140.35
中华人民共和国国家标准
GB/T1299--2014
代替GB/T1299—2000,GB/T1298—2008工模具钢
Tool and mould steels
2014-12-05发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2015-09-01实施
GB/T1299—2014
1范围
2规范性引用文件
订货内容
尺寸,外形,重量
热轧钢棒及盘条的尺寸、外形及允许偏差锻制钢棒的尺寸、外形及充许偏差冷拉钢棒的尺寸、外形及允许偏差·银亮钢棒的尺寸、外形及充许偏差机加工交货钢材尺寸、外形及允许偏差重量
6技术要求
牌号及化学皮分
冶炼方法
交货状态
交货硬度
低倍组织
显微组织
非金属夹杂物
脱碟层
相对磁导率
超声检测
表面质量
特殊要求
7试验方法
检验规则
8.1检查与验收
8.2组批规则·
8.3取样数量和取样部位
8.4复验和判定规则
9包装、标志和质量证明书
附录A(规范性附录)标准评级图:附录B(规范性附录)非合金工具钢率透性试验方法附录C(资料性附录)
各牌号的主要特点及用途
附录D(资料性附录)工模具钢国内外标准牌号对照表15
本标准按照GB/T1.12009给出的规则起草。GB/T1299—2014
本标准代替GB/T1299—2000合金工具钢》和GB/T1298—2008碳素工具钢》。本标准与GB/T1299—2000相比主要变化如下:标准名称修改为《工模具钢》;锻制圆钢、方钢最大直径或边长扩大至800mm:热轧扁钢最大规格扩大至200mm(厚度)×850mm(宽度):锻制扁锅最大规格扩大至1000mm(厚度)×1500mm(宽度);修改了热轧圆钢、方钢交货长度及允许偏差规定:修改了热轧扇钢尽寸、外形及充许偏差规定;修改了锻制圆钢、方钢、扁钢尺寸外形及充许偏差规定;增加了热轧盘条,银亮钢棒,机加工交货的钢材尺寸.外形及充许偏差规定;增加了交货重量规定;
增加了刃具模具钢用非合金锅和轧辑用钢两个钢类;增加了55个牌号及相关技术要求,包括:T7、T8、T8Mn,T9、T10T11T12、T13等8个刃具模具钢用非合金钢(即原GB/T1298一2008标准中牌号),6CrW2SiV耐冲击工具用钢,9Cr2V,9Cr2Mo、9Cr2MoV、8Cr3NiMoV.9Cr5NiMoV等5个轧辊用钢,MnCrWV7CrMn2Mo.5Cr8MoVSi,Cr8Mo2VSi,W6Mo5Cr4V2,Cr8,Cr12W,7Cr7Mo2V2Si等8个冷作模具用钢,4CrNi4Mo、4Cr2NiMoV、5CrNi2MoV5Cr2NiMoVSi,4Cr5MoWVSi.5Cr5WMoSi.4Cr5Mo2V,3Cr3Mo3V,4Cr5Mo3V.3Cr3Mo3VCo3等10个热作模具用钢:SM45,SM50,SM55,4Cr2Mn1MoS,8Cr2MnWMoVS,5CrNiMnMoVSCa,2CrNiMoMnV06Ni6CrMaVTiAl,2CrNi3MoAl,1Ni3MnCuMoAl,00Ni18Co8Mo5TiAl,2Cr13,4Cr134Cr13NiVSi.2Ct17Ni2、3Cr17Mo.3Cr17NiMoV.9Crl8、9Cr18MoV等19个塑料模具钢,2Cr25Ni20Si2,0Cr17Ni4Cu4Nb,Ni25Cr15Ti2MoMnNi53Cr19Mo3TiNb等4个特殊用途模具铜;
取消了成品钢材化学成分允许偏差;修改了钢中磷,硫及其他残余元素的规定;修改了钢材交货状态规定;
修改了钢材低倍组织合格级别,并增加了电渣重熔钢低倍组织检验方法;加严了国钢和方铜共晶碳化物合格级别;增加了非金属夹杂物检验规定;增加了超声检检测规定:
加严了钢材表面质量的要求,并增加了银亮钢棒及机加工钢棒表面质量要求,附录A(规范性附录)中增加了非合金钢*珠光体组织标准评级图和网状碳化物标准评级图”(即GB/T1298-2008中附录A)
修改了“工模具钢国内外标准牌号对照表”,并由附录B(资料性附录)调整为附录DC资料性附录);
增加了附录B(规范性附录)工具钢萍透性试验方法”(即GB/T1298—2008中附录B.同时规定试样取样位置按GB/T225规定);一增加了附录C(资料性附录)“各牌号的主要特点及用途”。I
GB/T1299—2014
本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会(SAC/TC183)口。本标准主要起草单位:东北特钢集团抚顺特殊钢股份有限公司、钢铁研究总院、冶金工业标准信息研究院。
本标准主要参加起草单位:攀钢集团江油长城特殊钢有限公司、宝钢特钢有限公司、浙江伟晟控股有限公司。
本标准主要起草人:康爱军、马党参、谷强、栾燕、迟宏育、刘振天、董学东、戴强。本标准主要参加起草人:褚艳丽、邹连娣、信东辉、缪志刚、冯春雨。本标准历次版本发布情况为:
GB/T1299—1977.GB/T1299—1985.GB/T1299-—2000GB/T1298—1977.GB/T1298—1986,GB/T12982008。Ⅱ
-iiiKwcutkAca
1范围
工模具钢
GB/T1299—2014
本标准规定了工模具钢的分类,订货内容,尺寸,外形,重量及其允许偏差,技术要求,试验方法、检验规则、包装,标志及质量证明书,本标准适用于工模具钢热轧、锻制、冷拉、银亮条钢及机加工交货钢材,其化学成分同样适用于锭、坏及其制品。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T223.5钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法GB/T223.8钢铁及合金化学分析方法氟化钠分离-EDTA滴定法测定铅含量GB/T 223.11
钢铁及合金络含量的测定可视滴定或电位滴定法GB/T223.13
GB/T223.14
GB/T223.18
GB/T223.19
GB/T 223.22
GB/T223.23
GB/T223.26
GB/T223.28
GB/T223.29
GB/T 223.31
GB/T 223.43
GB/T223.47
GB/T223.48
GB/T223.50
GB/T223.53
GB/T223.54
GB/T223.58
钢铁及合金化学分析方法硫酸亚铁铵滴定法测定钒含量钢铁及合金化学分析方法
钮试剂萃取光度法测定钒合量
钢铁及合金化学分析方法
硫代硫酸钠分离-碘量法测定铜量钢铁及合金化学分析方法
新亚铜灵-三氯甲烷萃取光度法测定铜量钢铁及合金化学分析方法亚硝基R盐分光光度法测定钻量丁二酮分光光度法
钢铁及合金镍含量的测定
钢铁及合金钼含量的测定
硫氰酸盐分光光度法
钢铁及合金化学分析方法
α-安息香肪重量法测定钼量
钢铁及合金铅含量的测定载体沉淀-二甲酚橙分光光度法铜铁及合金碑含量的测定
铁及合金钨含量的测定
钢铁及合金化学分析方法
钢铁及合金化学分析方法
蒸馏分离钼蓝分光光度法
重量法和分光光度法
载体沉淀-钼蓝光度法测定佛量
半二甲酚橙光度法测定铋量
钢铁及合金化学分析方法苯基荧光酮-漠化十六烷基三甲基胺直接光度法测定钢铁及合金化学分析方法
火焰原子吸收分光光度法测定铜量钢铁及合金化学分析方法
火焙原子吸收分光光度法测定量钢铁及合金化学分析方法
亚酸钠-亚硝酸钠滴定法测定锰量钢铁及合金磷含量的测定钞磷钼蓝分光光度法和锦磷钼蓝分光光度法GB/T223.59
GB/T 223.60
GB/T223.61
GB/T223.62
GB/T223.63
GB/T223.64
钢铁及合金化学分析方法高氯酸脱水重量法测定硅含量铜铁及合金化学分析方法
磷钼酸铵容量法测定磷量
乙酸丁酯萃取光度法测定磷量
钢铁及合金化学分析方法
钢铁及合金化学分析方法高碘酸钠(钾)光度法测定锰量钢铁及合金锰合量的测定火焰原子吸收光谱法1
GB/T12992014
GB/T223.67
GB/T 223.68
GB/T 223.69
GB/T 223.71
GB/T 223.72
GB/T 223.76
GB/T223.82
GB/T 223.85
GB/T223.86
GB/T224
GB/T225
GB/T226
钢铁及合金硫含量的测定次甲基蓝分光光度法钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量钢铁及合金破含量的测定管式炉内燃烧后气体容量法钢铁及合金化学分析方法管式炉内燃烧后重量法测定碳含量钢铁及合金硫含量的测定重量法钢铁及合金化学分析方法火焰原子吸收光谱法测定钒量钢铁氢含量的测定情气脉冲熔融热导法钢铁及合金硫含量的测定感应炉燃烧后红外吸收法钢铁及合金总碳含量的测定感应炉燃烧后红外吸收法钢的脱碳层深度测定法
钢辞透性的末端辞火试验方法(Jominy试验)钢的低借组织及缺陷酸蚀检验法GB/T230.1
GB/T 231.1
金属材料洛氏硬度试验第1部分.试验方法(A.B.C、DE、F.G、H、K、N、T标金属材料布氏硬度试验第1部分:试验方法GB/T702—2008热轧钢样尺寸、外形、重量及充许偏差GB/T 905—1994
冷拉圆钢,方钢,六角钢尺寸、外形、重量及充许偏差GB/T908—2008
锻制钢棒尺寸、外形、重量及允许偏差GB/T1979-2G01结构钢低倍组织缺陷评级图GB/T2101
GB/T3207-
GB/T4336
型销验收、包装、标志及质量证明书的一般规定-2008银亮钢
碳素钢和中低合金钢
火花源原子发射光谱分析方法(常规法)CB/T6402—2008钢锻件超声检测方法GB/T 6394
金属平均晶粒度测定法
GB/T10561—2005
钢中非金属夹杂物含量的测定一标准评级图显微检验法GB/T 11261
GB/T13298
钢铁氧含量的测定脉冲加热情气熔融一红外线吸收法金属显微组织检验方法
GB/T14979--1994钢的共晶化物不均勾度评定法GB/T14981
GB/T17505
GB/T20066
GB/T20123
GB/T20124
热乳圆盘条尺寸、外形,重量及允许偏差钢及钢产品交货一般技术要求
钢和铁化学成分测定用试样的取样和制样方法钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法(常规方法)钢铁氮含量的测定情性气体熔融热导法(常规方法)GJB937—1990弱磁材料磁导率的测量方法ASTMA604
自耗电极重熔的钢棒和钢坏酸浸低倍试验方法(Standard test method formacroetch testing of consumable electrode remelted steel bars and billets)3分类
3.1钢按用途分为八类:
a)刃具模具用非合金钢:
6)量具刃具用,
e)耐冲击工具用钢;
-iiiKwcutkAca
轧辊用钢;
冷作模具用钢:
热作模具用钢:
塑料模具用钢;
特殊用途模具用钢。
钢按使用加工方法分为两类:
压力加工用钢UP:
1热压力加工UHP
2)冷压力加工UCP。
b)切削加工用钢UC。
钢材的使用加工方法应在合同中注明。钢按化学成分分为四类:
a)非合金工具钢(牌号头带“T\);b)合金工具钢:
非合金模具钢(牌号头带SM\);c
d合金模具钢,
注:非合金工具钢印为原碳素工具钢。4订货内容
按本标准订购的锅材的合同或订单至少应包括下列内容:a)
标准编号:
产品名称;
牌号:
冶炼方法(见6.2)
交货状态:
尺寸及充许偏差组别(见第5章);使用加工方法(见3.2);
其他特殊要求(见6.12)。
5尺寸、外形、重量
5.1热轧钢棒及盘条的尺寸、外形及允许偏差5.1.1热轧圆钢和方钢
GB/T1299—2014
5.1.1.1热轧圆钢和方钢的尺寸、外形及其允许偏差应符合GB/T702一2008中2组规定,需方如要求其他组别尺寸充许偏差应在合同中注明。5.1.1.2热轧圆钢和方钢的通带长度应为20c0mm~7000mm,允许措交不超过总重10%长度不小于1000mm的短尺料。定尺或倍尺交货时,长度应在合同中注明,长度允许偏差为+mm。5.1.2热轧扁钢
尺寸及允许偏差
5.1.2.1.1
公称宽度10mm310mm热轧扇钢的尺寸及其允许偏差应符合表1规定。3
GB/T1299—2014
5.1.2.1.2公称宽度大于310mm850mm热轧肩钢的尺寸及其充许偏差应特合表2的规定,尺寸允许偏差组别应在合同中注明。
表1公称宽度10mm~310mm热轧扁钢的尺寸及其充许偏差公称宽度
>10~18
>18~30
>30~50
>50~80
>80~160
>160~200
>200~250
>250~310
允许偏差,不大于
公称厚度
>10~14
>14~25
>25~30
>30~60
>60~100
单位为毫来
允许偏差,不大于
表2公称宽度大于310mm~850mm热轧扁钢的尺寸及其允许偏差尺寸充许偏差
公称厚度
>12~20
>20~70
>70~90
>90~100
>100200
公称宽度>300~455
厚度充
许俏差
交货长度
宽度充
许偏差
公称宽度>455~850
厚度充
许偏差
宽度充
许偏善
热轧扁钢的通带交货长度应符合表3的规定。2组
公称宽度>300~850
厚度充
许偏差
宽度充
许偏署
-iiiKwcutkAca
单位为毫米
公称宽度510~850
厚度充
许偏差
宽度充
许偏差
公称宽度
10-310
>310~850
通常长度
表3热轧扁钢的通常交货长度
短尺长度
2000-6000
1000~6000
≥500
GB/T1299—2014
单位为毫米
短尺搭交率
短尺长度的变货量应不超过
该批销材总重量的10%
5.1.2.2.2定尺或倍尺交货时,长度应在合同中注明,长度允许偏差为+6°mm。5.1.2.3外形
5.1.2.3.1热轧扁钢的弯曲度应符合表4的规定。表4热轧扁钢的弯曲度
公称宽度
10~310
>310~850
尺寸允许偏差组别
2组、3组
每米曲度
弯曲度(平面、侧面)
单位为毫米
总弯曲度
不大于
销材长度的0.40%
钢材长度的0.30%
钢材长度的0.40%
5.1.2.3.2热轧扇钢的截面形状不正见GB/T702—2008的图4,其最大允许尺寸(或侧边鼓形)C值应符合下列规定:
公称宽度10mm~310mm热轧扇钢的C值应符合GB/T7022008中表12的规定:a2
公称宽度大于310mm~850mm热轧扁钢的C值应符合表5的规定:b)
如果C值超差,可通过机加工清理,供方如能保证C值合格可不检测。表5公称宽度大于310mm~850mm热轧扁钢充许的截面不正C值1组
公称宽度
公称厚度
>70~90
>90-200
5.1.2.3.3
>310~455
公称宽度
>455~850
不大于
公称厚度
>13~50
公称宽度
>310~850
不大于
>50~200
热轧扇钢的圆角半径R应符合表6的规定。8.0
公称厚度
100-200
单位为毫米
公称宽度
>510~850
不大于
GB/T1299—2014
公称宽度
10~310
>310~850
表6热轧扁钢的圆角半径
尺寸允许偏差组剃
2组3组
单位为毫米
圆角半径R,不大于
充许稍带钝角
5.1.2.3.4热轧扇钢的竭头应剪切正直。两端的毛刺应清除,但允许有不大于5.0mm的毛刺存在。用压力机剪切的热轧扁钢,其两端允许有局部变形。热轧扁钢的切斜度应符合表7规定。表7热轧扁钢的切斜度
公称宽度
10~310
>310~850
宽度≤100
宽度>100
切斜度免费标准下载网bzxz
≤厚度的8%
≤宽度的4%
单位为米
5.1.2.3.5热轧扇钢不允许有明显的扭转。在同一裁面上两对角线长度差应不大于扇钢的公称宽度公差。
5.1.3热轧盘条
热轧盘条的尺寸、外形及允许偏差应符合GB/T14981的规定。5.2锻制钢棒的尺寸、外形及允许偏差5.2.1锻制圆钢和方钢
公称直径或边长90mm400mm的银制圆钢和方钢的尺寸及其允许偏差应符合5.2.1.1
GB/T908—2008表3中2组规定,需方如要求其他组别尺寸允许偏差应在合同中注明。5.2.1.2公称直径或边长大于400mm~800mm的锻制圆钢和方钢的尺寸充许偏差应符合表8的规定。
表8公称直径或边长大于400mm~800mm的锻制圆钢和方钢的尺寸允许偏差公称直径或边长
>400-500
>500~-800
尽寸允许储差
单位为毫米
5.2.1.3锻制圆钢和方钢的交货长度应不小于1000mm,允许措交不超过总重10%长度不小于500mm的短尺料。定尺或倍尺交货时,长度应在合同中注明,长度允许偏差为+mm5.2.1.4锻制圆钢的弯曲度应每米不大于5.0mm,总弯曲度应不大于总长度的0.50%,圆钢的不圆度应不大于公称直径公差的0.7倍。6
-iiiKwcutKAca
GB/T1299—2014
5.2.1.5锻制方锅的弯曲度应每米不大于5.0mm,总弯曲度应不大于总长度的0.5%:方钢在同一截面的对角线长度之差应不大于公称边长公差的0.7倍:边长不大于300mm的方钢,楼角处圆角半径R应不大于5.0mm,边长大于300mm的方钢,核角处圆角半径应不大于10.0mm,但其相对圆角之间的距离(对角线)应不小于公称边长的1.3倍方钢不允许有显著的扭转。5.2.1.6锻制圆钢和方钢的两端应锯切平直。5.2.2锻制扁钢
5.2.2.1公称宽度40mm~300mm锻制扁钢的尺寸及其允许偏差应符合GB/T908—2008中表4中2组的规定。需方如要求其他组别尺寸允许偏差应在合同中注明。5.2.2.2公称宽度大手300mm~1500mm锻制肩钢的尺寸及其允许偏差应符合表9的规定。表9公称宽度大于300mm~1500mm锻制扁钢的尺寸及其允许偏差公称厚度
>160~200
>200~400
>400~1000
厚度允许偏差
锻制扇钢的截面积≤1200000mm,宽·厚≤6.1。公称宽度
>300~400
>400-600
>600~1500
单位为毫米
宽度允许偏差
5.2.2.3锻制扁钢的交货长度应不小于1000mm,允许搭交不超过总重10%、长度不小于500mm的短尺料。定尺或倍尺交货时,长度应在合同中注明,长度允许偏差为+mm。5.2.2.4锻制扁钢的平面弯曲度应每米不大于5.0mm,总平面弯曲度应不大于总长度的0.50%:扁钢的侧面弯曲度(镶刀弯)应每米不大于5.0mm总侧面弯曲度(镰刀弯)应不大于总长度的0.50%5.2.2.5公称厚度或宽度不大于300mm的扁钢.棱角处圆角半径R应不大于5.0mm;公称厚度或宽度大于300mm的扁钢,棱角处圆角半径R应不大于10.0mm,但扇辆在同一截面上两对角线长度差应不大于其公称宽度公差。扇钢不允许有显著的扭转。5.2.2.6锻制扁钢两端应锯切平直。5.3冷拉钢棒尺寸,外形及充许偏差冷拉钢棒的尺寸、外形及其允许偏差应符合GB/T905—1994的h11级规定。需方如要求其他组别尺寸允许偏差应在合同中注明。5.4银亮钢棒的尺寸,外形及允许偏差银亮钢棒的尺寸外形及其允许偏差应符合GB/T3207一2008的h11级规定,需方如要求其他组别尺寸允许偏差应在合同中注明。5.5机加工交货钢材尽寸、外形及充许偏差5.5.1机加工钢材的尽寸允许偏差应符合表10的规定。需方如要求其他尺寸允许偏差应在合同中注明。
GB/T1299—2014
机加工钢材的尺寸允许偏差
公称尺寸(直径、边长或离度、厚度)200
>200~400
允许偏差
单位为毫米
5.5.2机加工钢材的弯曲度应每米不大于2.5mm;方钢和扁钢的圆角半径R应不大于2.0mm。其他要求按相应标准执行。
5.6重量
钢材一般接实际重量交货。
6技术要求
6.1牌号及化学成分
6.1.1钢的牌号及化学成分(成品分析)应符合表11~表18的规定。-iiiKwcutKAca
