GB/T 3098.21-2014
基本信息
标准号： GB/T 3098.21-2014
中文名称：紧固件机械性能 不锈钢自攻螺钉
标准类别：国家标准(GB)
标准状态：现行
出版语种：简体中文
下载格式：.rar .pdf
下载大小：519KB
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GB/T 3098.21-2014 紧固件机械性能 不锈钢自攻螺钉
GB/T3098.21-2014
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容
1CS 21,060,10

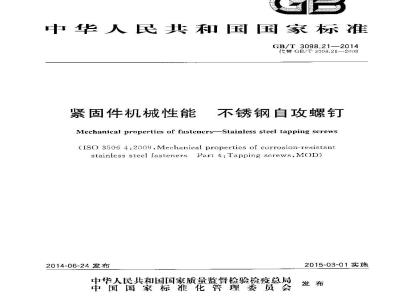

中华人民共和国国家标准
GB/T3098,21—2014
代替 GB/T 3908.21—2008
紧固件机械性能
不锈钢自攻螺钉，
Mechanical properties of faslencrsStainless steel tapping screws(IS0 3506 4:2009,Mechanical propertics of corrosion-resistantstainless stec! fasteners Part 4:Tapping screws,MoD)2014-06-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标推化管理委员会國
2015-03-01实施
中华人民共利
国家标滩
不锈钢自攻螺钉
紧固件机械性能
GB/T3098.21--2C14
中标准山版社出版发行
北京市划区和平里西街中2号（100029）北京市西城区三单河北街16号（100045）网hl：spc.net.cn
总编室：（010)64275323：发行中心：（010)51780235读者服务邮：（016)68523946
中国标准出版社秦皇尚印刷厂印刷各地新华书店经销
开 880×1230
邱张 1.25
宁数34千字
2514年7月第-版 2011年7月第~次印刷: 155066 - 1 19127
定价21.00
由本社发行户心调换
如有印装差错
版权专有侵权必究
举报电话：(010)68510107
GB/T3098《紧固件机械性能\包括以下部分：GB/T 3098.1
6B/T 3093.2
GB/T 3098.3
GB/T 3098.4
-GR/T 3098.5
GB.I 3098.6
GB/T 39S8.7
-GB/T 3098.8
GB/T 3098.9
紧固件极械性能
紧固件机械性能
紧固件机械性能
紧固件机械性能
紧固件机械性能
紧固件机械性能
紧固件机械性能
紧固件机械性能
紧固件机械性能
G3/T 3998.10
GB/T 3598.11
G3/T 3098,12
GB/T 3098,13
-GB/T 3098.14
G3/7 3098.15
GB/ 3058.16
GB/T 3098.17
..--GB/T 3098.18
GR/T 309S.1$
G1/1 3098.20
GB/T 3C98.21
G3/T 3C98.22
紧固件机城性能
紧湖偿机性能此内容来自标准下载网
紧固供机城性能
紧固件机娠性能
紧固件机械性能
紧固件机械性能
紧固件机娠性能
紧同件机械性能
紧间件机振性能
紧固件机械唑能
紧固件机械性能
紧固作机機性能
紧固件机橱丝能
本部分是GB/T3958的第21部分
螺栓、螺钉和螺柱;
螺粗牙螺纹;
紧定螺钉；
蝶母细牙螺纹;
白攻螺钉；
不锈钢螺栓、燃钉和螺杜；
自校螺钉；
GB/T 3098.21—-2014
一20℃℃-～+700℃使用的续检连接零件；有效力矩型钢锁紧螺母；
有色金属制造的螺栓、螺钉、螺杜和螺母；自钻自攻螺钉；
螺母锥形保证载荷试验；
螺栓与螺钉的扭矩试验和破环扭短公称直径1～10mm；螺母扩孔试验，
不锈钢螺丹：
不锈钢紧楚螺订；
检产氢脆用预载危试验
金评行支承法；
言铆钉试验方法；
忠铆钉；
蝶形螺所保证扭矩：
不锈钢白攻螺钉；
超细品非调质钢螺徐.螺钉和螺
本部分按照GB/I1.12C09给出的规则起草。本部分代替GB/T3098.2120G8紧固件机械性能不锈钢白攻螺订》。本部分与GB/T3098.21—2008相比主瑟变化如下：“在环境温度为15℃~25...”，改为\在环境温度为10℃~35℃*”见第【章，20℃8版第1章)；
以“硬度等级”代替“性能等级\（见第1章，2008年版的第1章）；一新增白攻螺钉按GI3/T5257.4钝化处理，可增雄标记\H”（见图1)；调整了包装标识要求，新增“标恶或标签成包括制造考和/或经销者商标（或浜别标志）”和\按GB/T90.3规定的生产批号（见3.2,1）：调整了表而精饰要求，新增“按特殊定单制造的白攻螺钉，成有附加标志，并儿既适用}自攻螺旬，也适用于标签。但从仓率发送的自攻螺钉，该附加标志仅适用于标签，\（见3.3)；新增”注：表2给出的化学成分与B/T3093.62014表1相应组别的化学成分是-致的。”（第4竞）。
本部分修改采用1SO3505-4：23C9×嘴蚀不锈钢紧固件机械性能第4部分：自攻螺旬3（英文GB/T 3098.21--2014
版)，半要修改如下：
名称改为“紧固件机械性能不锈钢白攻螺钉》；在引用文件中，用我国标准代替国际标准（见第2章）：-ISO3F0G-4规定“钢的组别（第一部分）由一个字母组成”，有误.国标改为\...·钢的组别(第部分）由一个字母和数字组成\（见3.1)，本部分由中国机械【业联合会提出本部分由出全国紧固件标准化技术委员会(SAC/TC85)归口。本部分负资起节单位：中机生产力促进巾心。本部分参加起草单位：舟山市正源标准件有限公司。本部分所代替标准的历次版本发布情况为：2008
-GB/T 3098.21
-iiiKacadaiKAca-
1范围
紧固件机械性能不锈钢自攻螺钉GB/T 3098,21—2014
GB/T 3098的本部分规定了由奥氏体、马氏体和铁素体耐腐蚀不锈钢制造的、在环境温度为10C~35℃条件下进行试验时，自政螺钉的机性能。在较高或较低温度下，其性能可能不同本部分适用于（GI3/T528C规是的螺为ST2.2-~ST8的自致螺钉本部不适用于有特殊要求，如可焊接性的白攻螺钉。注：只要能符合硬度等绒的所有机越和物弹的技术要求，则本部分规定的标记制度可以用于趋出本部分规定的规格(如 ST 8)。
本部分未规定特殊环境下耐腐蚀性和耐氧化性，而在附录℃中给出了在特殊环境巾使用材料的一些信息。关丁腐蚀和耐腐蚀的定义:见 GB/T 1C123。本部分对耐腐蚀不锈钢白攻螺缸按硬度等级进行了分级。对高温或零度以下使用的讨离蚀性,氧化和机性能，可以出使用考与制造者按每一特殊场合进行协议。随录D显示「有关高温条件下.含碳量对品间腐蚀的风险取决于含碳量的情况。所有奥氏体不锈钢紧固件在固熔状态下，道常是无磁的；经冷变彩加1后，有些会呈现明显的偿性（览附录E），
2规范性引用文件
下列文件对于本文件的应用是必不可少的，凡尽注即期的引用文件，仪注日期的版本适周于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件GB/T 90.3紧固件质量保证体系（GB/T 90.3—2C10,ISO16426:2002,IDT）GR/T 3098.6紧固件机械性能不锈钢螺栓、螺钉和螺栏（GB/T 3098.62C:14,1S0 3505-1:2009.M01)
GB/T4334金属和合金钢的腐蚀不锈钢品间腐蚀试验方法（GB/T43312908.ISO3651-J：1998 & IS0 3651-2:1998,M0D)
G13/T4340.1金属材料维氏硬度试验第1部分：试验方法（GI3/T434C.1--2009，ISO65071:2005,MOD)
GB/5267.1紧固件耐腐蚀不锈钢钝化处理（GB/T5267.12009,ISO16048:2003，IDT）GB/T5280自攻螺钉用螺纹(GB/T52802002idtIS01478:1999)3标记.标志和表面精饰
3.1标记
白攻螺钉的不锈钢组别和硬度等级的标记制度，如图1所示。材料标记由短划隔开的两部分组成。第部分标记钢的组别，第二部分标记硬度等级。钢的红别(第-部分)标记由一个字书和数字红成.其：A为奥氏体钢；
一C为马氏体钢；
GB/T 3098.21-—2014
F为铁素体。
字丹表示钢的类别，数字表示该类钢的化学成分范国，见表2。硬度等级（第一部分）标记出2个数字和字母H纽成，其中，数字衣示最低维氏便度的1/10，字母表示硬度，见表1
表1硬度等级的标记与维氏硬度对照表硬度等级
维氏硬度/HVmin
示例1:A4·25H表示，奥氏体钢.冷加工、最低硬度为250HV示例2:C340H表示：马氏体钢、率火并回火.最低硬度为40CHV。的类
钢的组别
视度等级
冷加T
严火并
马氏体
舜火阡
图方钢的类别利组别的分级，在附录A中说明，化学成分按表2规定b含炭量低于3.03%的低碳奥氏体不锈钢，可增加标记L”，如A4L-25H。：自收螺钉按C3/T5257.4钝化处理，可增加标记\p*，如A4-25HP。30H
图1自攻螺钉不锈钢组别和硬度等级标记制度3.2标志
3.2.1通则
自攻攀钉的标志是非殖制性的。钛素体
按本部分的技术要求制造的白攻螺，应按3.1标记制度和3.2.2和3.2.3进行标志。然而，3.1标记制度和按3.2.3规定的标志只能用于符合本部分所有技术要求的产品。3.2.2制造者识别标志
制造老识别标志应在生产过程中，在标志硬度等级代号的所有白攻螺钉产品1进行标志，只要技术可行，应尽可能提供。也推存在不标志硬度等级代号的自攻媒钉上标志制造者识别标志。3.2.3自攻螺钉
当自效螺旬进行标志时，应按3.1清晰助标流，并应包措钢的组别和硬度等级，3.2.4包装
对各类自改螺钉、所有规格的所有包装1：，均应有标志（例如贴或控标签）。标志或标签应位括制造2
iiKicadaikAca=
GB/T 3098.21—2014
者和/或经销者商标（或识别标志）和按图1对钢的组别和硬度等级的标志代号.以及按GB/T90.3规笼的常产批号，
3.3表面精饰
除非另右规定否则符合本部分的自攻螺钉成进行清洁和地光/光亮处理。推荐采用提高耐腐蚀性的钝化处理。当要求钝化时，则应按GB/T5257.4的规定进行，要求钝化处理的自攻螺钉可以在其组别和硬度等级（见图1的图注)之后增加标志代号P\。按特殊定单制造的白攻螺钉，该附加标志既适用于白攻操钉，也适用十标签。从仓库发送的攻螺钉，该附加标志仪适用于标签。4化学成分
按本部分生产的自攻螺适用的不锈钢化学成分在表2中给出。注：表2给出的之学成分与GE/T 3098.6 一2014表1 有关组别的化学成分是一致的。除非之前购买者与制造者另有协议，否则在规定的钢的组别范国内的化学成分由制造者选择。在有品间腐蚀颜向的场合,推荐按GB/T 4334 的规定进行试验。在此情况下,椎荐采用稳定型的A3 和 A5,或考采片含碳量不超过 0.,03为的 A2 和 A4 不锈钢，表2不锈钢组别化学成分
奥氏体
马氏体
嵌素体
缩别：
0.17~-0.25
化学成分（质量公数)/%
4i,t:5
11,5~ 14
16--18
15-~18
注1：不锈钢的类到和组别,以及涉及其特性利应用的说期，在附来A中给出，注2：已出IS04954标准化了的不锈钢材料示例，分别企附录A和附录【3中给出注 3:某些特碳开途的材料,在附录 C 中给出。“除分表示外，均为最大值
19-~15
由制造者决定可以有铝含量，但对某些使用场合，如有必要限定销的锻限含量时，则应在订单中由月户注明。如骼含量低于17为,则樂的最小含量应为12为，4对量大含碳量达到0.03%的奥氏体不锈，氮含量最高可达到C.22%，：为稳定组级，含量应为≥（5×C%）0.8%，并应按本表适当标志，或者锐机/或钮含或应为2（10×C%）～1.0为，并应按本表规定适当标志，：对较大直检的产品，为达到规定的机誠性能，由制道者决定可以用较高的含嵌量，危对奥氏体钢不应超过0.12%.
由制造者决定可以有的含鼠，
含量可能为（5×）~0.8为，
【和/或锁含量应为≥(10×C为)~1.0%。3
GB/T 3098.21—2014
5机械性能
5.2-~5.5规定的机械性能与工作性能适用-+验收检产，并应按6.1~-6.1的规定进行试验，5.2表面硬度
按6.1的规定进行试验时，马氏体钢螺钉的表面硬度应衍合衣3的规定，表3表面硬度
装面硬度
马氏体
5.3芯部硬度
性能等级
按6.2的规定进行试验时，奥氏体和铁素体钢自攻螺钉的心部硬度应符合表4的规定。如有争议，应按5.5条规定的工作性能进行产品的验收检查表4芯部硬度
奥氏体
铁素体
A2.A3.A4、A5
硬度等级
操纹靓格ST3.3,应使用5HV,端纹规格ST3.9,应使用10HV。抗扭强度
芯部硬度
按6.3的规定进行试验时，不锈钢自攻螺钉的破坏扭矩应等于或大于表5对各硬度等级分别给出的晟小拥知值。
5.5螺纹成形能力
按6.4的规定柠人试验扳时，不锈钢户攻螺钉应能改出与具匹配的内螺纹，而螺钉的螺纹不应损坏，4
-iirKacaoiaikAca=
6试验方法
表面硬度试验
本试验适用于马氏体钢自攻螺钉。维氏硬度试验应按CB/T 4340.1 的规定进行棱锥压痕应压在面上，并优先在螺头部进行6.2 芯部硬度试验
木试验适用丁奥氏体和铁素体钢白攻螺钉。GB/T 3098.21—2014
维芯部硬度试验按GB/T434C.1的规定，并应在距螺钉末端有足够距离（应有完整的螺纹小径）的模截面的1/2半径处进行。
6.3破坏扭矩试验
使用图2所示的装置施加已确定的酸环扭M。，该扭矩测量仪器的误差不应大于测量的最小扭矩值的主6，
经尺寸等检验合格的白政螺钉试件的螺纹部分(有镀层或无镀层的)应爽紧乍与螺订螺效柜匹配的开合螺纹模具或其他装置内；螺钉夹紫部分不应损伤·且至少有两扣完整螺纹伺山夹紧装置、除灯末端外至少有两扣完整纹夹紧在夹具内。夹装置应有带内螺纹的育孔夹具（图2），孔的深度应保证晰裂发生在完整螺纹部分，
对螺钉施加扭矩，直至断裂。螺钉试作应符合表5规定的最小破坏扭矩。表 5 最小破坏扭矩
破坏扭矩
硬业等级
单位为牛米
GB/T 3098.21—2014
说明：
螺纹模或衬套：
一片孔内螺纹：
一螺纹升合模
6.4护入性能试验
图2破坏扭矩M。的测试装置
经尺等检验合格的白致螺钉战件（有镀层或无镀层的）应打人试验板内，自至有抑究整螺纹完全退过试验板，
奥氏体和铁素体钢自收螺钉的打入性能试验，应使用由铅合金制成的、硬度为80HV3C~120HV30的试验板
马氏体钢自收螺钉的拧入性能试验，应使用由含碳量≤0.23%的低钢制成的、硬度为130HV30~170HV30(按GB/T4340.1测定)的试验极试验板的厚度应符合表6给出的数值。试验孔可山钻孔或先冲孔再钻孔，或先冲孔再铰孔制成，具孔径按表6规定，表6试验板的厚度和孔径
战验板的学度/mm
iiKacaoiaiKAca-
孔径/tum
表6（续）
试验板的厚度/mm
GB/T 3098.21—2014
我径/mm
GB/T 3098.21—2014
A.1通则
附录鑫
（规范性附录）
不锈钢类别与组别的说明
在 GI3/T 39S8(有关不锈钢的部分)中,谢及的钢组 A1～A5,C1~～C4,F1、D2,D4,D6 和 D8 均包据在以下钢的类别十：
奥氏体钢：A1～A5；
巧民体钢:C1-~C4;
铁体：F1，
本随录对述钢的类别和翁的组别的特性予以说明。本附录还给出非标准化三葵钢的蒸些资料，这类钢具有铁素体-英氏体组织。A.？A类钢（奥氏体维织）
A.2.1通则
在CB/T3093（存关不锈钢的部分）中，泌及奥质体的5个基本纯A1～A5。它们不能辫火，通需是无磁哟。步了减少对加下使化的敏感性，对A1～A5谢可能添加铜的成分，如表1的规楚。对亚稳定型的A2和AI组钢，适同丁以下情况：一氧化铬能楚高例的抗腐蚀性，低的含碳量对亚稳定型的不锈钢极为重要。网为碳对铬有较离的结合力牛成碳化铬后滤高温时希望存在的氧化铬附录D)，对稳定型的A3和A5组钢·造用于以下情况：由于Ti.Nb或Ta元素与碳元素的结仓力比骼高、能消除不锈钢中碳对铬内影响使形成氧化铬的量达到晟大值
对海洋或类似的使用环境要求Cr和Ni含量各约20%,Mo的含量为4.5%~6.5%当有高的腐蚀倾尚时，应向专家咨询。A.2.2A1组钢
A1组钢是为机械加工专门设计的。该红钢具有高的硫含量，比相应标准硫含量钢的耐腐蚀能方低。
A.2.3A2组钢
A2纽钢是最广泛使用的不锈钢，用于厨房设备和化［装置。该组钢不适用于非氧化酸类和带氯化物成分的介质，如游泳池和海水。A.2.4A3组钢
A3组钢是稳定型的\不锈“、钢的性能与人2组钢相同。3
irKacaOaiKAca-
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国国家标准
GB/T3098,21—2014
代替 GB/T 3908.21—2008
紧固件机械性能
不锈钢自攻螺钉，
Mechanical properties of faslencrsStainless steel tapping screws(IS0 3506 4:2009,Mechanical propertics of corrosion-resistantstainless stec! fasteners Part 4:Tapping screws,MoD)2014-06-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标推化管理委员会國
2015-03-01实施
中华人民共利
国家标滩
不锈钢自攻螺钉
紧固件机械性能
GB/T3098.21--2C14
中标准山版社出版发行
北京市划区和平里西街中2号（100029）北京市西城区三单河北街16号（100045）网hl：spc.net.cn
总编室：（010)64275323：发行中心：（010)51780235读者服务邮：（016)68523946
中国标准出版社秦皇尚印刷厂印刷各地新华书店经销
开 880×1230
邱张 1.25
宁数34千字
2514年7月第-版 2011年7月第~次印刷: 155066 - 1 19127
定价21.00
由本社发行户心调换
如有印装差错
版权专有侵权必究
举报电话：(010)68510107
GB/T3098《紧固件机械性能\包括以下部分：GB/T 3098.1
6B/T 3093.2
GB/T 3098.3
GB/T 3098.4
-GR/T 3098.5
GB.I 3098.6
GB/T 39S8.7
-GB/T 3098.8
GB/T 3098.9
紧固件极械性能
紧固件机械性能
紧固件机械性能
紧固件机械性能
紧固件机械性能
紧固件机械性能
紧固件机械性能
紧固件机械性能
紧固件机械性能
G3/T 3998.10
GB/T 3598.11
G3/T 3098,12
GB/T 3098,13
-GB/T 3098.14
G3/7 3098.15
GB/ 3058.16
GB/T 3098.17
..--GB/T 3098.18
GR/T 309S.1$
G1/1 3098.20
GB/T 3C98.21
G3/T 3C98.22
紧固件机城性能
紧湖偿机性能此内容来自标准下载网
紧固供机城性能
紧固件机娠性能
紧固件机械性能
紧固件机械性能
紧固件机娠性能
紧同件机械性能
紧间件机振性能
紧固件机械唑能
紧固件机械性能
紧固作机機性能
紧固件机橱丝能
本部分是GB/T3958的第21部分
螺栓、螺钉和螺柱;
螺粗牙螺纹;
紧定螺钉；
蝶母细牙螺纹;
白攻螺钉；
不锈钢螺栓、燃钉和螺杜；
自校螺钉；
GB/T 3098.21—-2014
一20℃℃-～+700℃使用的续检连接零件；有效力矩型钢锁紧螺母；
有色金属制造的螺栓、螺钉、螺杜和螺母；自钻自攻螺钉；
螺母锥形保证载荷试验；
螺栓与螺钉的扭矩试验和破环扭短公称直径1～10mm；螺母扩孔试验，
不锈钢螺丹：
不锈钢紧楚螺订；
检产氢脆用预载危试验
金评行支承法；
言铆钉试验方法；
忠铆钉；
蝶形螺所保证扭矩：
不锈钢白攻螺钉；
超细品非调质钢螺徐.螺钉和螺
本部分按照GB/I1.12C09给出的规则起草。本部分代替GB/T3098.2120G8紧固件机械性能不锈钢白攻螺订》。本部分与GB/T3098.21—2008相比主瑟变化如下：“在环境温度为15℃~25...”，改为\在环境温度为10℃~35℃*”见第【章，20℃8版第1章)；
以“硬度等级”代替“性能等级\（见第1章，2008年版的第1章）；一新增白攻螺钉按GI3/T5257.4钝化处理，可增雄标记\H”（见图1)；调整了包装标识要求，新增“标恶或标签成包括制造考和/或经销者商标（或浜别标志）”和\按GB/T90.3规定的生产批号（见3.2,1）：调整了表而精饰要求，新增“按特殊定单制造的白攻螺钉，成有附加标志，并儿既适用}自攻螺旬，也适用于标签。但从仓率发送的自攻螺钉，该附加标志仅适用于标签，\（见3.3)；新增”注：表2给出的化学成分与B/T3093.62014表1相应组别的化学成分是-致的。”（第4竞）。
本部分修改采用1SO3505-4：23C9×嘴蚀不锈钢紧固件机械性能第4部分：自攻螺旬3（英文GB/T 3098.21--2014
版)，半要修改如下：
名称改为“紧固件机械性能不锈钢白攻螺钉》；在引用文件中，用我国标准代替国际标准（见第2章）：-ISO3F0G-4规定“钢的组别（第一部分）由一个字母组成”，有误.国标改为\...·钢的组别(第部分）由一个字母和数字组成\（见3.1)，本部分由中国机械【业联合会提出本部分由出全国紧固件标准化技术委员会(SAC/TC85)归口。本部分负资起节单位：中机生产力促进巾心。本部分参加起草单位：舟山市正源标准件有限公司。本部分所代替标准的历次版本发布情况为：2008
-GB/T 3098.21
-iiiKacadaiKAca-
1范围
紧固件机械性能不锈钢自攻螺钉GB/T 3098,21—2014
GB/T 3098的本部分规定了由奥氏体、马氏体和铁素体耐腐蚀不锈钢制造的、在环境温度为10C~35℃条件下进行试验时，自政螺钉的机性能。在较高或较低温度下，其性能可能不同本部分适用于（GI3/T528C规是的螺为ST2.2-~ST8的自致螺钉本部不适用于有特殊要求，如可焊接性的白攻螺钉。注：只要能符合硬度等绒的所有机越和物弹的技术要求，则本部分规定的标记制度可以用于趋出本部分规定的规格(如 ST 8)。
本部分未规定特殊环境下耐腐蚀性和耐氧化性，而在附录℃中给出了在特殊环境巾使用材料的一些信息。关丁腐蚀和耐腐蚀的定义:见 GB/T 1C123。本部分对耐腐蚀不锈钢白攻螺缸按硬度等级进行了分级。对高温或零度以下使用的讨离蚀性,氧化和机性能，可以出使用考与制造者按每一特殊场合进行协议。随录D显示「有关高温条件下.含碳量对品间腐蚀的风险取决于含碳量的情况。所有奥氏体不锈钢紧固件在固熔状态下，道常是无磁的；经冷变彩加1后，有些会呈现明显的偿性（览附录E），
2规范性引用文件
下列文件对于本文件的应用是必不可少的，凡尽注即期的引用文件，仪注日期的版本适周于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件GB/T 90.3紧固件质量保证体系（GB/T 90.3—2C10,ISO16426:2002,IDT）GR/T 3098.6紧固件机械性能不锈钢螺栓、螺钉和螺栏（GB/T 3098.62C:14,1S0 3505-1:2009.M01)
GB/T4334金属和合金钢的腐蚀不锈钢品间腐蚀试验方法（GB/T43312908.ISO3651-J：1998 & IS0 3651-2:1998,M0D)
G13/T4340.1金属材料维氏硬度试验第1部分：试验方法（GI3/T434C.1--2009，ISO65071:2005,MOD)
GB/5267.1紧固件耐腐蚀不锈钢钝化处理（GB/T5267.12009,ISO16048:2003，IDT）GB/T5280自攻螺钉用螺纹(GB/T52802002idtIS01478:1999)3标记.标志和表面精饰
3.1标记
白攻螺钉的不锈钢组别和硬度等级的标记制度，如图1所示。材料标记由短划隔开的两部分组成。第部分标记钢的组别，第二部分标记硬度等级。钢的红别(第-部分)标记由一个字书和数字红成.其：A为奥氏体钢；
一C为马氏体钢；
GB/T 3098.21-—2014
F为铁素体。
字丹表示钢的类别，数字表示该类钢的化学成分范国，见表2。硬度等级（第一部分）标记出2个数字和字母H纽成，其中，数字衣示最低维氏便度的1/10，字母表示硬度，见表1
表1硬度等级的标记与维氏硬度对照表硬度等级
维氏硬度/HVmin
示例1:A4·25H表示，奥氏体钢.冷加工、最低硬度为250HV示例2:C340H表示：马氏体钢、率火并回火.最低硬度为40CHV。的类
钢的组别
视度等级
冷加T
严火并
马氏体
舜火阡
图方钢的类别利组别的分级，在附录A中说明，化学成分按表2规定b含炭量低于3.03%的低碳奥氏体不锈钢，可增加标记L”，如A4L-25H。：自收螺钉按C3/T5257.4钝化处理，可增加标记\p*，如A4-25HP。30H
图1自攻螺钉不锈钢组别和硬度等级标记制度3.2标志
3.2.1通则
自攻攀钉的标志是非殖制性的。钛素体
按本部分的技术要求制造的白攻螺，应按3.1标记制度和3.2.2和3.2.3进行标志。然而，3.1标记制度和按3.2.3规定的标志只能用于符合本部分所有技术要求的产品。3.2.2制造者识别标志
制造老识别标志应在生产过程中，在标志硬度等级代号的所有白攻螺钉产品1进行标志，只要技术可行，应尽可能提供。也推存在不标志硬度等级代号的自攻媒钉上标志制造者识别标志。3.2.3自攻螺钉
当自效螺旬进行标志时，应按3.1清晰助标流，并应包措钢的组别和硬度等级，3.2.4包装
对各类自改螺钉、所有规格的所有包装1：，均应有标志（例如贴或控标签）。标志或标签应位括制造2
iiKicadaikAca=
GB/T 3098.21—2014
者和/或经销者商标（或识别标志）和按图1对钢的组别和硬度等级的标志代号.以及按GB/T90.3规笼的常产批号，
3.3表面精饰
除非另右规定否则符合本部分的自攻螺钉成进行清洁和地光/光亮处理。推荐采用提高耐腐蚀性的钝化处理。当要求钝化时，则应按GB/T5257.4的规定进行，要求钝化处理的自攻螺钉可以在其组别和硬度等级（见图1的图注)之后增加标志代号P\。按特殊定单制造的白攻螺钉，该附加标志既适用于白攻操钉，也适用十标签。从仓库发送的攻螺钉，该附加标志仪适用于标签。4化学成分
按本部分生产的自攻螺适用的不锈钢化学成分在表2中给出。注：表2给出的之学成分与GE/T 3098.6 一2014表1 有关组别的化学成分是一致的。除非之前购买者与制造者另有协议，否则在规定的钢的组别范国内的化学成分由制造者选择。在有品间腐蚀颜向的场合,推荐按GB/T 4334 的规定进行试验。在此情况下,椎荐采用稳定型的A3 和 A5,或考采片含碳量不超过 0.,03为的 A2 和 A4 不锈钢，表2不锈钢组别化学成分
奥氏体
马氏体
嵌素体
缩别：
0.17~-0.25
化学成分（质量公数)/%
4i,t:5
11,5~ 14
16--18
15-~18
注1：不锈钢的类到和组别,以及涉及其特性利应用的说期，在附来A中给出，注2：已出IS04954标准化了的不锈钢材料示例，分别企附录A和附录【3中给出注 3:某些特碳开途的材料,在附录 C 中给出。“除分表示外，均为最大值
19-~15
由制造者决定可以有铝含量，但对某些使用场合，如有必要限定销的锻限含量时，则应在订单中由月户注明。如骼含量低于17为,则樂的最小含量应为12为，4对量大含碳量达到0.03%的奥氏体不锈，氮含量最高可达到C.22%，：为稳定组级，含量应为≥（5×C%）0.8%，并应按本表适当标志，或者锐机/或钮含或应为2（10×C%）～1.0为，并应按本表规定适当标志，：对较大直检的产品，为达到规定的机誠性能，由制道者决定可以用较高的含嵌量，危对奥氏体钢不应超过0.12%.
由制造者决定可以有的含鼠，
含量可能为（5×）~0.8为，
【和/或锁含量应为≥(10×C为)~1.0%。3
GB/T 3098.21—2014
5机械性能
5.2-~5.5规定的机械性能与工作性能适用-+验收检产，并应按6.1~-6.1的规定进行试验，5.2表面硬度
按6.1的规定进行试验时，马氏体钢螺钉的表面硬度应衍合衣3的规定，表3表面硬度
装面硬度
马氏体
5.3芯部硬度
性能等级
按6.2的规定进行试验时，奥氏体和铁素体钢自攻螺钉的心部硬度应符合表4的规定。如有争议，应按5.5条规定的工作性能进行产品的验收检查表4芯部硬度
奥氏体
铁素体
A2.A3.A4、A5
硬度等级
操纹靓格ST3.3,应使用5HV,端纹规格ST3.9,应使用10HV。抗扭强度
芯部硬度
按6.3的规定进行试验时，不锈钢自攻螺钉的破坏扭矩应等于或大于表5对各硬度等级分别给出的晟小拥知值。
5.5螺纹成形能力
按6.4的规定柠人试验扳时，不锈钢户攻螺钉应能改出与具匹配的内螺纹，而螺钉的螺纹不应损坏，4
-iirKacaoiaikAca=
6试验方法
表面硬度试验
本试验适用于马氏体钢自攻螺钉。维氏硬度试验应按CB/T 4340.1 的规定进行棱锥压痕应压在面上，并优先在螺头部进行6.2 芯部硬度试验
木试验适用丁奥氏体和铁素体钢白攻螺钉。GB/T 3098.21—2014
维芯部硬度试验按GB/T434C.1的规定，并应在距螺钉末端有足够距离（应有完整的螺纹小径）的模截面的1/2半径处进行。
6.3破坏扭矩试验
使用图2所示的装置施加已确定的酸环扭M。，该扭矩测量仪器的误差不应大于测量的最小扭矩值的主6，
经尺寸等检验合格的白政螺钉试件的螺纹部分(有镀层或无镀层的)应爽紧乍与螺订螺效柜匹配的开合螺纹模具或其他装置内；螺钉夹紫部分不应损伤·且至少有两扣完整螺纹伺山夹紧装置、除灯末端外至少有两扣完整纹夹紧在夹具内。夹装置应有带内螺纹的育孔夹具（图2），孔的深度应保证晰裂发生在完整螺纹部分，
对螺钉施加扭矩，直至断裂。螺钉试作应符合表5规定的最小破坏扭矩。表 5 最小破坏扭矩
破坏扭矩
硬业等级
单位为牛米
GB/T 3098.21—2014
说明：
螺纹模或衬套：
一片孔内螺纹：
一螺纹升合模
6.4护入性能试验
图2破坏扭矩M。的测试装置
经尺等检验合格的白致螺钉战件（有镀层或无镀层的）应打人试验板内，自至有抑究整螺纹完全退过试验板，
奥氏体和铁素体钢自收螺钉的打入性能试验，应使用由铅合金制成的、硬度为80HV3C~120HV30的试验板
马氏体钢自收螺钉的拧入性能试验，应使用由含碳量≤0.23%的低钢制成的、硬度为130HV30~170HV30(按GB/T4340.1测定)的试验极试验板的厚度应符合表6给出的数值。试验孔可山钻孔或先冲孔再钻孔，或先冲孔再铰孔制成，具孔径按表6规定，表6试验板的厚度和孔径
战验板的学度/mm
iiKacaoiaiKAca-
孔径/tum
表6（续）
试验板的厚度/mm
GB/T 3098.21—2014
我径/mm
GB/T 3098.21—2014
A.1通则
附录鑫
（规范性附录）
不锈钢类别与组别的说明
在 GI3/T 39S8(有关不锈钢的部分)中,谢及的钢组 A1～A5,C1~～C4,F1、D2,D4,D6 和 D8 均包据在以下钢的类别十：
奥氏体钢：A1～A5；
巧民体钢:C1-~C4;
铁体：F1，
本随录对述钢的类别和翁的组别的特性予以说明。本附录还给出非标准化三葵钢的蒸些资料，这类钢具有铁素体-英氏体组织。A.？A类钢（奥氏体维织）
A.2.1通则
在CB/T3093（存关不锈钢的部分）中，泌及奥质体的5个基本纯A1～A5。它们不能辫火，通需是无磁哟。步了减少对加下使化的敏感性，对A1～A5谢可能添加铜的成分，如表1的规楚。对亚稳定型的A2和AI组钢，适同丁以下情况：一氧化铬能楚高例的抗腐蚀性，低的含碳量对亚稳定型的不锈钢极为重要。网为碳对铬有较离的结合力牛成碳化铬后滤高温时希望存在的氧化铬附录D)，对稳定型的A3和A5组钢·造用于以下情况：由于Ti.Nb或Ta元素与碳元素的结仓力比骼高、能消除不锈钢中碳对铬内影响使形成氧化铬的量达到晟大值
对海洋或类似的使用环境要求Cr和Ni含量各约20%,Mo的含量为4.5%~6.5%当有高的腐蚀倾尚时，应向专家咨询。A.2.2A1组钢
A1组钢是为机械加工专门设计的。该红钢具有高的硫含量，比相应标准硫含量钢的耐腐蚀能方低。
A.2.3A2组钢
A2纽钢是最广泛使用的不锈钢，用于厨房设备和化［装置。该组钢不适用于非氧化酸类和带氯化物成分的介质，如游泳池和海水。A.2.4A3组钢
A3组钢是稳定型的\不锈“、钢的性能与人2组钢相同。3
irKacaOaiKAca-
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
