ICS23.060.01

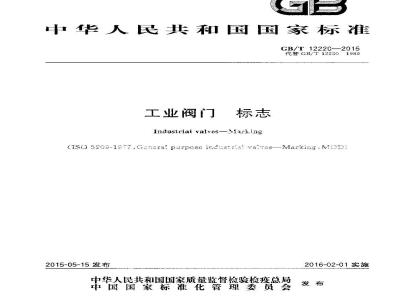

中华人民共和国国家标准
GB/T12220—2015
代替CB/T122201989
工业阀门
Industrial valyes-Marhing
(IS0 5209-19:,Gsncral parrosc irdusttal va'ves-Marking.M0D)2015-05-15发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2016-02-01实施
本标准按照GB/T1.1：2009给出的规则起草。GB/T12220—2015
本标准代替GB/T12220—1989《通用阅门标志》，本标准与（GB/T[22201989相比，主要技术变化如下：
修改了标准名称；
修改了原标志项目表，分为表1（必须使用的标志)和表2（其他标志），使标记的项目内容明确具体，衍合相关法规的需要；
将原“受压部件材料代号”修改为*阀体材料牌号”和“阀盖料牌号”增加了适用介质、密封副配对材料牌号、流量系数、最大允许工作压差、减压阀进出口端工作压力范围，整定压力、流道面积或流道直径、额定排量或额定排置系数、开启高度等标志和特种类型廚门的标示内容；
-除了质量和试验标记、捡验人员印记等：增加了标志要求和通用标志：
将原不小于DN50的标记和大于DN50的标志，修改为不小于LV32的标记和大于DN320的标志。
本标准使用重新起草法修改采用ISO52091977通工业润门标志》（英文版）。本标推与ISO5209：1977相比在结构上有较多凋警.在内容上补充了-~些新内容。主要技术性差异如下：
增加规范性引用文件及相应的引用；增加了标慧要求；
一·增加了调节阀类，减压阀类、安全阅类的特性参数标志！-将原不小于DN5O的标记和小于DN50的标志，修改为不小于DV32的标记和小于DV320的标志。
本标推由中国工业联合会提出。本标推出全国阀门标准化技术委员会(SAC/TC 188)片三。本标准起草单位：合肥通用机械研究院、宁波埃美柯铜阀门者隐公司、合肥通用机电产品检测院、科福龙阀门有限公司、安徽方兴实业(集团)有限公司。本标推主要起草人：刘晓春、郑雪珍、王晓钩、余金亮、方作胜。本标准历次版本发布情况为：
GB/T 122201989
工业阀门
本标推规定了工业阀门的标志内容和标记方法。标志
GB/T 12220-—2015
本标准适用于工业金属阀门。如果阀门产品标准与本标准不一致时，以阀门产品标准中要求为准。其他阀门可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的：凡是注日期的引用文件，仅注日期的版本适用丁本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 1047管道元件[DN公称尺寸）的定义和选用（GB/T 1047—2005,ISO 6708:：1995,MOD)
GB/T 1048管道元件PN(公称压力)的定义和选用(GB/T 1048·-2005,IS0/CD 7268：1996.MOD)
CB/T7306(所有部分）55\密封管螺纹(G13/T7306.1~7306.2---2000,cqVISO7-1:1994)GB/T 730755\非密封管螺纹(G13/T 7307---2001:e9YISO 228-1:1994)GIB/T 9113整体钢制管法兰
(G3/T1271660°密封管螺纹
3标志内容
3.1阀门必须使用的标志
公称心寸不小于DN32的阀门必须使用的标志见表1，表 必须使用的标志
公称尺寸DN或NPS
公称压力PN或压力级Class
制造商的厂名或商标
阀体材料牌号
阀体材料成型的铸造炉号或锻造批号阀盖材料牌号
阀益材料成型的铸造炉号或锻造批号依据的产品标准号
介质允许流向。
于轮或下钙启闭标志
制造、月
电站阀门可标记最高使用温度和对应的最,大允许工作压力,如 P,100.鋼合金、铝合金材料的阀体、阀盖上可不标注材料牌号，材料牌号在铭牌上予以标记。单向阅门必须标记介质允许流向箭头1
GB/T 12220—2015
阀门其他标志
阅门其他标志见表2.
阅门的塑号、规裕
表 2 其他标志
阀门最高使用温度(℃)和对应的最大充许工作压力(MPa);或最低使用温度(℃)I或T作盖度范围
最大允许T.作压力(MIPa)
生产厂产品缩号或批号
密封副配对材料牌号
主要内件材料牌号(阀芯、阀杆）法兰连接环号
衬里材料号
适用介质
流动特性
注 1:项目 7 适H1于环形密封法兰阀门。注2：项目8适用于衬里阅门：
注 3:项日 10~11 适用于控制(谢节))。注4：项日13适用于有工作压差限制的阀门，注 5. 项目 14 运用F瀛压网。
注 6: 项吕 1名~19 适用于安全衡。标志要求
标志的具体要求如下：
公称压力应符合GB/T1048的要求；公称尺寸应符合GB/T1047的要求；b)
法兰连接环号按GB/T9113的规定；12
流量系数
工位号
最大允许工作压差
减压阀的进口端、出口端的工作压力范围螺纹代号
楚压力
流道面积或流道直径
额定排量或额定排量系数
开后高度
螺纹连接代号按GB/T7306、GB/T7307和GB/T12716的规定；标记用铭牌材料和铭牌固定方法应耐环境腐蚀，并与阈门的使用温度相适应；标记在阀体和铭牌上的标志应清晰、明显，排列整齐、勾称，易于辨认；设在阀体上的任何一项标志，也可以重复设在铭牌上。4
标记方法
通用标志
4.1.1阅体上的公称尺寸标记为“DN十数值”，公称压力直接标记数值，省略代号“PV\，阀体上的公称尺寸、压力级直接标记数值，省略代号“NPS\和“Class”；有特殊要求的阀门根据合同要求。4.1.2端部法兰为环连接的，应在相应法兰外圆上标记环号。2
-iiiKAoNhiKAca
4.1.3螺纹端阀门,在端部外缘上标记螺纹类型代号，姐Rp,Rc等。GB/T12220—2015
4.1.4手轮或手柄上应设以指示阀门启闭方向的箭头并加关”或“开”或\CL.OSE”或\OPEN”等字样。4.2公称尺寸不小于DN32的阀门的标志4.2.1表1中项目1～5项应永久性的标记在阀体[,项日6、7项应永久性的标记在阀盖上。阀休、阀盖为铸件或锻件的，其标志可与阅体，阀盖同时铸造或模锻成形，也可采用压印的标记方法，或采用不影响阀门壳体性能的其他永久性标记方法;用钢材直接工或用板材拼焊成形的阀门，可来用压印的方法标记，或采用不影响门壳体性能的其他永久性标记方法。4.2.2表1中项日1～4、6，8.11项应标记在铭牌上，项目5、9项标记在阀体I,项月7项标记在阀盖［,项月10项标记在手轮或手柄1.。4,2.3表2中项目1～19项，根据阀门的特性要求，标注在铭牌或阀体上。4.3公称尺寸小于 DN32的阀门的标志4.3.1表1中项目1~～4项必须使用的标志应标记在阀体和铭牌上，4.3.2表1中项目5～11项和表2中项月1～19项，当标志受限制时可删减，标记方法按4.2.2~~41,2.3的规定。
4.4附加标志
根据需要可附加任何标志，但不应与表1、表2中标志发尘混淆，GB/T 12220-2015
中华人民共市民下载标准就来标准下载网
国家标症
工业阀门标志
GI/T 12220—20'3
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号100029）北京市西城区三果河北街15号(1000-45)网址 spc,Iet.cm
总编室：（010)68533533发行中心：（010)51780238读者服务部：（010368523946
中国标准出版社秦皇岛印刷厂印别各地新华书店经销
开本 880×1230 1/16印张 0.5 字数 10 千学2015 年 5 月第一版，2015 年5 月第一次印刚*
书号：1550661-51289定价14.00元由本社发行中心调换
如有印装差错
版权专有：
侵权必究
举报电话：010)68510107
打印日期：2015年6月20日F009-1iiKANiKAca
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
