GB/T 28774-2012 同步带传动 米制节距 梯形齿同步带
GB/T28774-2012
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容

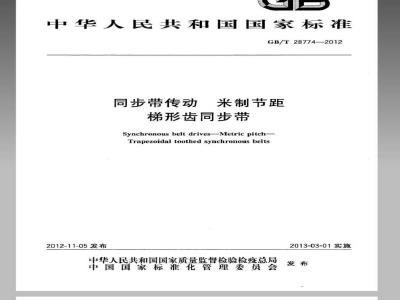

ICS21.220.10
中华人民共和国国家标准
GB/T28774—2012
同步带传动
米制节距
梯形齿同步带
Synchronous belt drives-Metric pitch-Trapezoidal toothed synchronous belts2012-11-05发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2013-03-01实施
本标准按照GB/T1.1一2009给出的规则起草。GB/T28774—2012
本标准使用重新起草法修改采用DIN7721-1：1989《同步带传动米制节距同步带》。本标准与DIN7721-1：1989相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线（I)进行了标示，技术差异如下：引用文件中用修改采用的GB/T28775—2012代替DIN7721-2：1989；修改了带标记方式（见3.2）：
修改了带齿图，增加了对称双面齿同步带和节距表示方法（见图1)；删除了带宽系列的规定（见表1)；修改了带节线长系列，增加了节线长3620mm~7110mm的极限偏差（见表2)一删除了特长系列的规定；
一增加了带宽极限偏差与带长之间的关系（见表3）：增加了带长计算公式（见公式1)。本标准由中国机械工业联合会提出。本标准由全国带轮与带标准化技术委员会（SAC/TC428)归口。本标准起草单位：宁波凯驰胶带有限公司、中机生产力促进中心、浙江三星胶带有限公司、宁波裕江特种胶带有限公司、宁波丰茂远东橡胶有限公司。本标准主要起草人：胡志洪、应建丽、秦书安、周玉杰、周鹏、章金华、陈孝斌、愈旭明、王军成、郡旖磊。I
1范围
同步带传动米制节距
梯形齿同步带
本标准规定了米制节距梯形齿同步带（以下简称带）的型号及标记、尺寸。本标准适用于一般工业用同步带传动。2规范性引用文件
GB/T28774—2012
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T28775—2012同步带传动米制节距梯形齿同步带轮（DIN7721-2：1989,MOD)3型号及标记
3.1型号
米制节距梯形齿同步带按带齿节距分为T2.5、T5、T10和T20四种型号，按齿分布情况分为单面齿和双面齿同步带。
3.1.1单面齿同步带
仅一面有齿的同步带。
3.1.2双面齿同步带
双面都有齿的同步带，双面齿同步带的带齿节距和齿形与单面齿同步带的带齿节距和齿形相同。双面齿同步带根据齿的相对位置又分为对称和交错两种，对称双面齿同步带型式代号为DA，交错双面齿同步带型式代号为DB。
3.2标记
带的标记由节线长、型号和带宽组成。双面齿同步带还应在前面加型式代号DA或DB。示例：
DA-1320-T10-50
带宽，mm
节线长mm
双面齿型式代号
GB/T28774—2012
4尺寸
带齿尺寸见图1和表1。
单面齿同步带
齿形角2P
公称值
±2”
b）对称双面齿同步带（DA型）
e）交错双面齿同步带（DB型）
图1带齿
带齿尺寸
齿根厚S
公称值
齿高h
公称值
±0,10
带高h
公称值
iiKacaoiaiKAca
齿根圆
角半径
单位为毫米
齿项圆
角半径
4.1带长
带长以节线长表示，其极限偏差见表2。表2节线长的极限偏差
节线长L，
>305~390
≥390~500
>500~630
≥630~780
>780~990
≥990~1250
>1250~1560
≥1560~1960
>1960-2250
≥2250~3100
>3100~3620
≥3620~3810
2带宽
带宽及极限偏差见表3。免费标准下载网bzxz
极限偏差
节线长1，
>3810~4060
≥4060~4320
>4320~4570
≥4570~4830
>4830~5080
≥5080~5330
>5330~5590
≥5590~5840
>5840~6100
≥6100~6350
>6350~6600
≥6600~6860
>6860~7110
表3带宽及极限偏差
节线长L，
带宽基本尺寸
840<,≤1680
极限锦差
GB/T28774—2012
单位为毫米
极限偏差
单位为毫米
L,>1680
GB/T28774-2012
4.3带长测量
4.3.1测量装置
测量装置见图2，由两个相同直径的带轮、测量力施加装置和中心距测量装置组成。两带轮均可自由转动，其中一个带轮的轴支架固定，另一个带轮的轴支架可沿两带轮中心连线移动。测量用带轮参数见表4，具体尺寸要求应符合GB/T28775—2012的规定。说明：
秘量力；
中心距。
图2测量装置简图
表4测量带轮参数
4.3.2测量程序
节圆周长C
外径da
最大径向跳动
单位为毫米
最大端面跳动
将带安装在测量装置的两带轮上，施加表5规定的测量力，将带至少转动两圈以上，使带齿与轮齿啮合良好并使测量力均匀分配在带的两边：再使带至少转动一圈，测出两带轮之间的中心距，并按式（1）计算带的节线长L.
Lp=2a+C,
式中：
中心距，单位为毫米（mm）；
C，测量带轮节圆周长，单位为毫米（mm）。4
iikacaoiaikAca
.（1）
表5带的测量力
带宽基本尺寸/mm
测量力/N
GB/T28774—2012
GB/T28774-2012
打印日期：2013年3月8日F009
中华人民共和国
国家标准
同步带传动米制节距
梯形齿同步带
GB/T28774--2012
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045）网址spc.net.cn
总编室：(010)64275323发行中心：（010)51780235读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.75字数11千字
2013年2月第一版：2013年2月第一次印刷书号：155066·1-45977定价16.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010）68510107
iKacadiaiKAca
VLZGLI
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
