ICS91.140.90

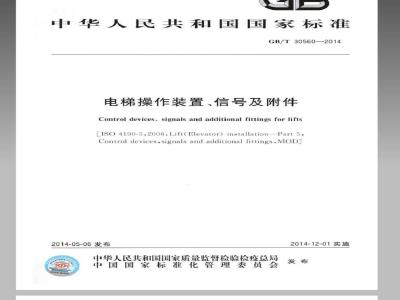

中华人民共和国国家标准
GB/T30560—2014
电梯操作装置、信号及附件
Control devices, signals and additional fittings for lifts[ISO4190-5:2006,Lift(Elevator)installationPart5Control devices,signals and additional fittings,MOD2014-05-06发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2014-12-01实施
规范性引用文件
3操作装置和信号
3.1控制系统类型
3.2操作装置
3.3指示器
4扶手
附录A(规范性附录)
特殊系统
附录B(资料性附录)
附录C(规范性附录)
附录D(资料性附录)
参考文献
特殊要求
代表性符号
残障人员使用电的操作装置,信号及附件的要求GB/T30560—2014
本标准按照GB/T1.1—2009给出的规则起草。GB/T30560—2014
本标准使用重新起草法修改采用ISO4190-5:2006《电梯的安装第5部分:操作装置信号及附件》(英文版)。
本标与ISO4190-5:2006的技术性差异及其原因如下:-3.1.5.3.2.2.2中轿内选层按钮距离地板的高度用1200mm”代替“1220mm”,以便与GB/T24477—2009协调统—:
3.2.1.4中登记反馈的声级用\35dB(A)~65dB(A)之间调整\代替35dB(A)~80dBA)之间调整,推荐最大值为65dB(A)”,地面与按钮中心线之间的高度值用\900mm~1100mm”代替\890mm~1220mm之间,推荐高度为900mm~1100mm之间\,以便与GB/T24477—2009协调统—:
-3.2.2.1、附录A的A.2.2.1、A.3.4中报警按钮明确为“黄色并标识铃形符号\.删除电话标识符号的求助按钮,以便与GB7588—2003和GB21240—2007的15.2.3.1要求—致;一3.2.2.2、附录A的A.2.2.2中报警按钮和再开门按钮的中心线应在距离轿厢地面用不小于900mm代替\900mm士10mm”,以便与GB/T24477-2009协调统-t3.3.1.2中删除了手动门的情况,因为目前很少使用手动门,也为了与GB/T24477—2009协调统一,确保残障人员的可接近性与方便性3.3.1.3.1.3.3.2.2.3和附录A的A3.3.1、A.3.3.2、A.3.4中声级可调用在35dBA》~65dB(A)之间”代替“在35dB(A)~80dB(A)之间,推荐最大值为65dBCA)\,以便与GB/T24477—2009协调统—
—4中删除了扶手周长的规定,截面的最小尺寸用\30mm”代替*25mm\.最大尺寸用\45mm”代替\55mm”,增加\如有棱角,其最小半径为10mm,扶手距轿厢地面高度用900mm土25mm范围内”代替800mm~950mm之间,推荐值为900mm土25mm抓握部分与其所固定的轿壁之间的间隙用“至少为35mm”代替“35mm~45mm之间”,以便与GB/T24477-2009协调统—
附录A的A.2.1中用“可感知的按钮行程或声音反馈”代替“可感知的按钮行程和声音反馈”,登记反馈的声级用35dB(A)~65dBbzxZ.net
附录B的B.2、B.3中最低按钮中心线与地板之间的高度值用900mm”代替“850mm士5mm\,B.3中倾斜面板突出部分用\应为100mm\代替\应为100mm士10mm\,两个按钮相邻部件之间的距离用宜为10mm代替\应为10mm士1mm,图B.1、图B.2、图B.3数值上也作了相应修改,B.5中扶手在距地板用\900mm士10mm\代替*850mm士10mm\,以便与GB/T24477—2009协调统—:
附录C的表C.1中删除了ISO4190-5:2006的序号1的铃形符号(ISO7000)、序号4的仿形电话符号、序号12的“STOP”英文字样符号,因为该附录的内容与GB7588—2003和GB/T30560—2014
GB21240—2007中15.2.3.1不完全相符本标准与ISO4190-5:2006相比还作了下列编辑性修改:ISO4190-5:2006第1章“范围”中第3段内容,在本标准中用我国标准GB/T7025.1和GB/T7025.2代替了ISO4190-1和ISO4190-2:在本标准“规范性引用文件”中,用我国标准代替了ISO4190-5“规范性引用文件”中对应的国外标准:
本标准的3.2.1.1、3.2.1.2.3.2.1.4分别用“上仿形箭头”和\下仿形箭头”名称代替了相应的图形符号:
本标准附录A的A.2.2.3增加了有关“轿厢内轮椅车能否转向\的注,以便于理解与执行;在本标准的“附录C\中,用国内标准代替了ISO4190-5的“附录C\中对应的国外标准;为了识别本标准所规定的适用于残障人员使用电梯的操作装置、信号及附件的要求,增加了附录D.列出了这些要求的条款,
本标准由全国电梯标准化技术委员会(SAC/TC196)提出并归口本标推负责起草单位:日立电梯(中国)有限公司。本标准参加起草单位:中国建筑科学研究院建筑机械化研究分院、上海三菱电梯有限公司、迅达(中国)电梯有限公司、奥的斯电梯(中国)有限公司、东南电梯股份有限公司、广东省特种设备检测院、西子奥的斯电梯有限公司、上海永大电梯设备有限公司、华升富士达电梯有限公司、沈阳博林特电梯股份有限公司、康力电梯股份有限公司、蒂森电梯有限公司、广州广日电梯工业有限公司、江南嘉捷电梯股份有限公司、上海爱登堡电梯股份有限公司、广东菱王电梯有限公司、森赫电梯股份有限公司、上海新时达电气股份有限公司
本标准主要起草人:欧瑞华、罗小通、陈凤旺、张倩毅、马光桦、张新伟、高明、王永溪、曹晓东、沈毅君、刘许杰、于春梅、盂庆东、蔡克起、夏嘉乐、凌敏芝、刘婧、杨科、沈建学、王鹏。rKacaCiaiKAca
1范围
电梯操作装置、信号及附件
GB/T305602014
1.1本标推规定了电梯操作装置,按钮和指示器的要求,考虑了电梯的控制类型,并规定了适用于残障人员使用的要求(见附录D)。附录B给出了可接近的特殊要求,控制系统的描述仅为详细说明按钮和指示器,它既不是各类控制系统完整性的猫述·也不是对其标准化。本标准对轿厢内扶手(如果有的要求也作了规定1.2本标准适用于GB/T025.1和GB/T7025.2所定义的十至V类电梯和V类电梯。1.3群控电梯具有共用的操作装置和电气上的连接,既经济又方便使用,系统的复杂程度可根据电梯数量和预期的交通流量来失定。因此,本标准不涉及这类系统中制造商认为有用的附加指示,如:“指示下一台电梯”“不要阻得关门”等。1.4本标准不涉及以下内容
a)特质功能和其相应的信号,如为改善病床电梯服务的特功能,触摸屋,声控装置等:b)在自动们情况下,为了捷高运输效车的任何装如根据不同的播标所医用前可变时间延时装置、美门按钮、光摩等
涉及到的电梯操作装置和基本信号,遵手本标准的规定,在开爱辅助信号时,本标内容可作为指南。
2规范性用文件
是注口期的引用文注期的版本适用于本文下列文伴对于本文件的应用是必不可少的件。凡是不注期的引用文件·其最新版本(包括所有的修改单)适用手本文件GB/T7025
电第主参数及轿厢、井道、机房的型式与尺寸第1部分Ⅱ、Ⅲ、V类电梯(GB/T7025.1-2008.ISO/DIS4190-1:2007,IDT)GB/T7025.2
电梯主数及轿厢、井道、机房的型式与尺寸第2部分:IV类电梯(GB/T7025.2—2008,ISO190-2:2001IDT)3操作装置和信号
3.1控制系统类型
3.1.1下集选控制
下集选控制中,不管电梯是否能立即应答,都会登记层站呼梯信号在每一层站通过撤压呼梯按钮,都会登记呼梯信号。如果电梯空闲或正向下运行,电梯向基站运行中,将从高到低依次应答层站的呼梯请求轿内已登记的指令一直保持,直到按运行方向的逻辑顺序应答这种控制用于基站以上楼层间互相无乘客通行和基站下无层站的场合,乘客使用电梯从基站到达想去的服务层站,反之亦然。每一个层站都只有一个呼梯按钮。可用于单梯或群控电梯(见1.3),以及基站下有一或多服务层站的场合。1
GB/T30560—2014
这种控制在基站以上是下集选控制,在基站以下是上集选控制3.1.2全集选控制
全集选控制中,每个中间层站需要上行和下行的两个按钮,以便乘客选择方向。端站只需一个按钮
根据电梯运行方向,按照遵辑顺序依次应答已登记的层站呼梯和轿内选层信号。这套系统适用于中间层之间有上行和下行相互运行需求的场合。可用于单梯或群控电梯(见1.3)。3.1.3目的层控制系统
目的层控制系统见附录A。
3.1.4电梯群控
群控是对多台电梯共同的服务层站进行呼梯管理的一种方式,群控可以采用下集选、全集选或目的层控制系统,对于使用数字组合式键盘的目的层控制系统,见附录A3.1,5轿内顺序步进搜索选层
当轿内选层按钮距离轿厢地板的高度超过1200mm时应采用此装置。选层应通过短时或持续撤压两个特殊按钮(上和下搜索按钮)之一来完成:)上搜索按钮应循序选择当前层以上的层站:b)下搜索按钮应循序选择当前层以下的层站。当松开上或下搜索按钮超过2s最后所选择的楼层应被登记。上、下搜索按钮应布置在报警按钮附近或上方。3.2操作装置
3.2.1层站处
3.2.1.1下集选控制
每一层站位置应设置一个呼梯按钮(可无标识)。如果电梯基站以上和以下都有服务层站,基站应提供有上、下仿形箭头符号(见表C.1序号5)的呼梯按钮。3.2.1.2双向操作的全集选控制
每一个中间层,层站应分别提供上、下仿形箭头符号(见表C1序号5)的呼梯按钮。在每一端站应提供一个与之相对应上或下仿形箭头符号的呼梯按钮,对于所有控制类型,如果提供一种特殊装置以改善可接近性,应使用符合残障规定要求的符号标识(见表C1序号9)
3.2.1.3群控电梯
每一服务楼层应配有一或两个按钮的层站操作装置。操作装置的数量最少为:a)电梯面对面设置时,每面一个:b)一个层站操作装置最多控制四台相邻的电梯,且操作装置安装于四台电梯中间。群控电梯中仅有一台可供轮椅车使用的电梯时,应设置有轮椅车标识的特殊按钮,用于召唤可供轮椅车使用的电梯(见表C.1序号9)。该电梯应采用符合残障规定要求的符号标识(见表C.1序号9)。2
rKacaCiaiKAca
3.2.1.4按钮
本条要求不适用于数字组合式键盘(见附录A)。下列各项要求适用于除数字组合式键盘外的层站按钮:GB/T305602014
为了登记呼梯,按钮活动部件所需操作力应不小于1N且不大于5N.推荐操作力2.5N~a
b)按钮活动部件的尺寸应符合下列要求:1)最小面积为280mm,推荐面积不小于490mm;2)内切圆的最小直径为19mm,推荐直径不小于20mm;3)配置两个按钮时,两者间活动部分的垂直距离应不小于10mm,且按钮上下排列,带上仿形箭头符号的按钮在上方
登记的反馈应是可见和可听的,声级可在35dB(A)~65dB(A)之间调整,另外,登记呼梯时可提供机械式操作反馈力,即使呼梯信号已经被登记,也应为每次按钮操作提供听觉信号,它应能区别于其他声音信号[例如厅外到站钟(灯)。声源设于按钮附近。地面与按钮中心线的高度应在900mm~1100mm之间。d
按钮活动部件应能通过视觉和触觉从面板来识别。层站按钮的面板应与其周围颜色不同。对适用于轮椅车的电梯,任何按钮的中心线到层站拐角之间的最小间距为500mm如果有符号存在(符号应是凸起的浮雕图案),所有符号的高度应在15mm~40mm之间,凸起的高度不小于0.8mm,且与背景形成对比。符号应在下列两个位置之一:优先在按钮活动部件上;
2)在按钮活动部件的左侧,距离在10mm~15mm之间。3.2.2
2轿厢内
操纵箱
本条要求不适用于数字组合式键盘(见附录A)操纵箱应具备有以下各项:
每层一个按钮(一2,一10,1,2等标识);a)
b)一个黄色并标识铃形符号的报警按钮(见表C.1序号1):e)一个带有符号的“再开门\按钮(适用于自动门)(见表C1序号2);d)一个带有符号的关门按钮适用于自动门)(见表C.1序号3)。3.2.2.2按钮
本条要求不适用于数字组合式键盘(见附录A)下列各项要求适用于除数字组合式键盘外的轿内按钮:a)
应满足3.2.1.4中a)、b)的1)和2)、c)和e)的要求。两个选层按钮的活动部件间最小间隙应为10mm,b)
报警按钮和再开门按钮的中心线距离轿厢地面高度应不小于900mm。d
最低选层按钮应在报警按钮和再开门按钮之上,报警按钮、再开门按钮和选层按钮之间的垂直间隙最少应是b)中按钮活动部件间距的两倍e)
最高选层按钮中心线距离轿厢地面的高度应不超过1200mm,如果可能,上限不超过1100mm采用电梯顺序步进搜索选层,选层按钮高度充许超过1200mm)3
GB/T305602014
任何符号的高度尺寸最小15mm,最大40mm,符号应是凸起的浮雕图案,凸起高度不小于0.8mm并且与背景形成对比。符号应在下列两个位置之一:优先在按钮活动部件上
在接钮活动部件的左侧,距离在10mm~15mm之间。2)
出口层按钮(基站)应提供下列标识:g
1)位于按钮上或在距按钮10mm~15mm处有凸起的浮雕星形图案(见表C.1序号10):或2)比其他按钮凸起5mm士1mm的按钮(宜为绿色),此时,按钮应标识基站所在的楼层,选层按钮排序应符合:
1单行水平布置时·从左到右顺序排列单列垂直布置时,从底部到顶部顺序排列2
多行垂直排列时,先从大画右再从底部到顶部顺序非孩3)
3.2.2.3轿内操纵箱的位置要求
3.2.2.3.1
额定载重量小于450kg的乘客电梯操纵箱应布置在以下请况的壁上:载)中分门#,在进人轿厢时的右侧b)旁开门时,在关门到位侧
2额定载重量大于或等手450kg的乘客3.2.2.3.2
操纵箱应按如下布置:
油)中分门时在进人辅用时的方侧壁;6)旁开门时在关门到停橱维
)在轿租前上。
可供轮椅车使用的乘客电第按翻重直中心绒到轿的任意捐通成不小于3.2.2.3.3两个薪厢入口的特殊情况两个轿厢人口帮应待3.2.2.3.1和3.2.2.3.2的规定。附加的轿内瑞纵箱
3.2.2.3.40
充许增加附加的操纵箱,要求与3.2.22纳
3.3指示器
3.3.1层站处
目的层控制系统
对于目的层控制系统的要求,见附录A。3.3.1.2指示器类型
提供两个发光指示器箭头预告轿厢下次运行方向(端站仅设一个)指示器应布置在层门上方或附近可见的位置,以指示轿厢随后将移动的方向。箭头发光时应伴随着听觉信号
单台电梯情况下,可通过设置在轿厢内的从层站可视和可听的装置来满足上述要求。iKacaOiaiKAca-
3.3.1.3指示器的要求
GB/T30560—2014
3.3.1.3.1听觉信号的声级应在35dB(A)65dB(A》之间,并可根据现场情况调整,该调整装置应不能被乘客接近。
3.3.1.3.2下集选和全集选的两个方向应采用不同的声音信号区别:响1声表示上行:
b)响2声表示下行。
3.3.1.3.3当使用层站箭头指示器时,它应布置在距离地面1.80m~2.50m之间的位置,从层站水平方向在不小于140°的范围内清晰可见,箭头的最小高度为40mm3.3.2轿厢内
3.3.2.1总体要求
应提供以下各项:
支了听的便置指示器;
a)可视(发光)及
b)报警装置或售对训机(或类似装置)对于集选控制系统,通过发光指示装置靠票3.3.2.2指示器的要求
3.3.2.2.1发光信号装置应布置在轿内爆动植或
1.6m~1.8m间的位置。
楼层数字高度应最小为
反差。
存不小
示器的中心线成角置在距高轿内地面高度mm.直不套大于60
指示器应与周围背景色有
3.3.2.2.2如果需要第二个指示器,可布普在轿门上方或在第二个得内操纵箱全。如果在高处设置了指示器(如门上),辆箱操纵箱!的指不器可以既设置在1.60厘下3.3.2.2.3当轿用停站时,至少质提供普通话来告知乘客辅厢当前位置,点者的声级立在5dB(A)~65dB(A)之间,并虹根据现场情况调整对于不超过6层站,直#度不大于1m/s的电梯,作为选择,语音报站可由经过或靠电梯服务楼层的声音来代替。
3.3.2.2.4轿应提供一种永久连接到安全组织的报警装置(双向通讯系统)并行合以下要求:a)报警装置应能保证与负责救设的组织或负责建筑物安全的大员进行双问通讯,注,可提供能帮助听力障碍人士作为通讯辅助的助听环路示就。这神情况下,新内表示助听环路系统有效使用状态的符号见表C.1序号8。
b)发送警报不应需要持续操作力。e该装置应提供视觉和听觉信息反馈以便乘客确认:1)报警信息已发送,使用\铃形\符号(见表C.1序号1):2)报警信息被登记,语音通讯已建立,使用”通讯已建立”符号(见表C.1序号7)3.3.3可选配的指示器
在层站,也可选择使用最小直径为25mm的“停止使用”发光标识(参见表C.1序号4)及轿内使用“超载”发光标识(参见表C.1序号6)GB/T30560-—2014
4扶手
轿内应至少设置一个扶手,扶手与轿内操纵箱同侧水平固定,扶手的抓握部分应符合下列规定:截面最小尺寸30mm
截面最大尺寸45mm;
e)无锋利尖角,如有棱角,其最小半径为10mm。扶手的抓握部分顶边距轿厢地面高度应在900mm士25mm范围内,抓握部分与其所固定的轿壁之间的间隙应至少为35mm。
-niKacaoiaikAca
A.1总则
附录A
(规范性附录)
特殊系统
GB/T30560-—2014
如果电梯安装在有指导人员如何使用电梯的场所(如办公楼),可设置下列系统:)数字组合式键盘系统:
b)目的层控制系统。
本附录除了注明之处外.仅对本标准3.2.1.4.3.2.2.1和3.2.2.2以及3.3.1中代替或增加的装置作了要求。
A.2数字组合式键盘系统
A.2.1通则
本标准3.2.1.4用下列要求代替:a)
数字按键的排列应按照标准电话按键的排列形式(见图A.1)按键所需操作力应不小于1N且不天手5N.推荐操作力2.5N~5N按键活动部件的最小尺寸应符合下列规定:最小面积为280mm,推荐面积不小于490mm:2)
按键活动部件内切圆的最小直径为19mm推荐直径不小于20mm;3)
两按键活动部件之间水平及垂直的最小间距为10mm。对于倾斜的数字组合式键盘,该最小间距可减少到5mm,
d)乘客应能通过可感知的按钮行程或声音反馈来判断按钮已被有效操作。呼梯登记应能通过视觉和听觉信号来确认,听觉信号声级可调范围为35dB(A)65dB(A)之间,每次呼梯,即使已被登记,也应给出听觉信号e)地板与任何按键中心线之间的高度范围应为:900mm~1200mm,推荐高度为900mm~1100mm.
按键活动部件应容易通过视觉和触觉来识别。数字组合式键盘面板应与其周围环境形成对比:对适用于轮椅车的电梯,轮车平行移动时,按键应易于接近任何按键的中心线到层站拐角h)
之间的最小侧面间距为500mm
按键符号的高度应在15mm~40mm之间,并与背景形成对比,数字键“5\应有凸点,凸点的底部尺寸为3+mm,高度范围在0.6mm~0.9mm之间,任何附加符号凸出的最小高度为0.8mm,并与背景形成对比k)
数字和符号应设置在按键的活动部件上出口层按键(设置在键盘最左边一列的最底一行)应比其他按键高5mm士1mm且为绿色:或采用凸出的星形图案的按键(见表C.1序号10)。7
GB/T30560-2014
说明:
西点:
绿色且比其他按键高5mm+
负数标志的凸起浮雕按就
mm的按键,或采用可出的星形图率的换图A1
数字组合式集纵箱
22用下列要求代者
本标准3.2.
数字组合式键盘输入装置示意图当轿厢内使用数字组食式爆纵箱孩换绒箱特包理数字组合式键盘:
个黄色并标识铃形待号的警按钮ci
个告有符号的开安钮(适
自动门站
表C.1月号2)
个带有符号的美门接适用于
自动门)(见装(1序号
设置在轿厢内的数字维合式鼻纵箱应待a
下列规
2.1中a.b).cdoog
真k)和理的规定
报警接纽和门按钮的
中心绒与样厢地板的滑健成不小omm!b)
出口层#钮应化其他按钮高5m直为绿色,或来用凸起南五角是形图案的按键(见表C1序号
A.2.2.3数字组合式纵箱报警按钮和再开门按钮通常要求设置在轿厢侧量,如由于轿厢尺寸的限制而轮椅车不能转向,那么设置上应满足下列要求:中分门时,在进人轿厢时的一侧:a
b)旁开门时,在关门到位做
当然,如果在轿厢内轮椅车能转间那么数字组合式操纵箱,报蓄按钮和再开门按钮也可以设置在轿厢前璧。所有按钮的中心线到轿厢拐角之间的最小侧面间距为400mm。注:轿厢内轮椅车能否转向参见GB/T24477—2009中表1A.3目的层控制系统
A.3.1通则
该电梯系统包括选择目的层的层站操作装置,显示哪台电梯可以乘用的候梯厅指示器,和指明轿厢将停靠哪些层站的轿内指示器。A.3.2层站处
用来登记目的层的层站操作装置应符合3.2.1.4.3.2.2.2g>和3.2.2.2h)的规定。8
iKacaOiaiKAca
