GB/T 30965-2014 土方机械 履带式机器平均接地比压的确定
GB/T30965-2014
标准压缩包解压密码：www.bzxz.net

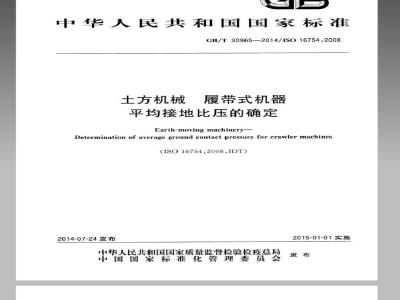

标准图片预览
标准内容
ICS53.100
中华人民共和国国家标准
GB/T30965—2014/ISO16754:2008土方机械
履带式机器
平均接地比压的确定
Earth-movingmachinery
Determination of average ground contact pressure for crawler machines(ISO16754：2008.IDT)
2014-07-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2015-01-01实施
本标准按照GB/T1.1—2009给出的规则起草。GB/T30965-2014/ISO16754:2008本标准使用翻译法等同采用ISO16754：2008《土方机械履带式机器平均接地比压的确定》，与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：—GB/T8498-2008土方机械基本类型识别、术语和定义（ISO.6165.2006.IDT）—GB/T18577.1-2008土方机械尺寸与符号的定义第1部分：主机（ISO6746-1:2003，IDT)
本标准由中国机械工业联合会提出。本标准由全国土方机械标准化技术委员会（SAC/TC334)妇口。本标准起草单位：天津工程机械研究院本标准主要起草人：吴红丽，李宏宝。1范围
GB/T30965-2014/ISO16754:2008土方机械履带式机器
平均接地比压的确定
本标准规定了ISO6165中定义的自行式和拖式履带式（链轨式）土方机械在松软路面上，且工作装置或附属装置无载时，计算平均接地比压的统一方法。该平均接地比压的值仅用于不同型号机器的比较，实际接地比压值将由于负载、重心位置、地形、履带板类型和规格、地面条件等而改变注1.某替特殊机器族的接地比压可选用其他方法确定，注2：该计算充许穿透支撑土壤而而使其支撑区域增大2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。ISO6165土方机械基本类型识别、术语和定义（Earth-movingmachineryBasictypesIdentification and terms and definitions)ISO6746-1土方机械尺寸与符号的定义第1部分：主机（Earth-movingmachinery-Defini-tions of dimensions and codes-Part l.Base machine)术语和定义
ISO6746-1确立的以及下列术语和定义适用于本文件3.1
工作质量operalingmass
主机带有包括制造商所规定最常用配置的工作装置和无载的附属装置、司机（75kg）、燃油箱加满燃油、其他液体系统（如液压油、传动油、发动机油、发动机冷却液）加注到制造商规定的液位、酒水箱半满（适用时）时的质量。
注1：非驾乘式机器不包括司机的质量，注2：交付的压载物质量可包括在内（如制造商规定时）。注3：工作质量用千克（kg）表示。[GB/T21154—2014-定义3.2.1］3.2
履带总长
overall crawlerlength
在X坐标上，通过履带底盘地面支撑部分最远点的两个X平面之间的距离。见图1。
注1.以毫来（mm）表示。
注2:L6也可按4.3确定
GB/T30965—2014/1SO16754.2008t6
履带接地长度crawlerbase
图1履带总长
在X坠标上，通过前引导轮轴心和驱动轮（或后引导轮）轴心的两个X平面之间的距离。[ISO6746-1]
见图2。
注：以毫米(mm）表示。
图2履带接地长度
履带板宽度track shoewidth
在Y坐标上，通过同一服带板上的最大横向点的两个Y平而之间的距离。[ISO6746-1]
注：以毫米(mm)裁示。
KacadiaiKAca
4要求
一般要求
机器应为制造商规定的标准配置。4.2平均接地比压（p，）的计算图3履带板宽度
按式（1)确定平均接地比压（力，），单位为千帕（kPa)：GB/T30965—2014/IS016754:20081000×9.807m
nXWLa+0.35(L-)
式中．
工作质量：
履带数量：
履带接地长度：
履带总长：
履带板宽度。
注1：式（1)允许一些履带穿透支撑土壤面而使其支择区域增大。注2：式（1)中用带下标的符号表示尺寸，以避免代号和值混滑（如L6）4.3L6的确定
如果。≥10%,L6也可按式（2)确定，该公式可用于所有类型的履带结构（包括图4所示）。L6=L+2d
式中：
........bzxz.net
...(2)
d—如图4所示，在Z坐标上，通过前后支重轮轴心的基准地平面和Z平面（见ISO6746-1）之间的距离；
履带接地长度：
L.—履带总长。
注：式(2)中用带下标的符号表示尺寸，以避免代号和值混希（如L6)。3
GB/T30965—2014/ISO16754:2008a10%
图4用于确定L6的距离和角度
iiKacadiaiKAca
参考文献
GB/T30965-2014/ISO16754.2008[GB/T21154—2014土方机械整机及其工作装置和部件的质量测量方法（ISO6016：2008,IDT)
[2]SAEJ1309.2003安装在液压挖掘机、物料输送机、铰接臂式木材装卸机及某些林业设备上履带的行驶性能和定级规程CTravel PerformanceandRatingProcedure，CrawlerMounted HydraulicExcavators,Material Handlers,Knuckle Boom Log Loaders,and Certain Forestry Equipment)GB/T30965-2014
打印H期：2014年8月21日F0093
中华人民共和国
国家标准
土方机械履带式机器
平均接地比压的确定
GB/T30965—2014/1SO16754:2008中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区兰里河北街16号（100045）网址spe.net.cn
总编室：（010）64275323发行中心：（010)51780235读者服务部：（010）68523946
中国标准出版社秦皇岛印刷厂印测各地新华书店经销
开本880×12301/16印张0.75字数12千字2014年8月第一版2014年8月第一次印前书号：155066·1-49302定价：16.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010）68510107
iKacadiaiKAca
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
