ICS83.140.99
备案号:38591—2013

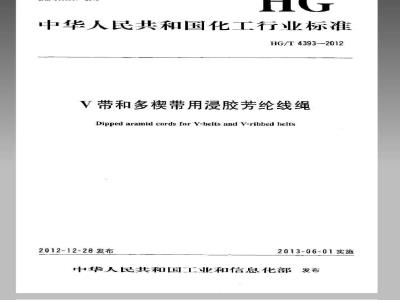

中华人民共和国化工行业标准
HG/T43932012
V带和多楔带用浸胶芳纶线绳
Dipped aramid cords for y-belts and V-ribbed belts2012-12-28发布
2013-06-01实施
中华人民共和国工业和信息化部发布前言
本标准按照GB/T1.1--2009给出的规则起草。本标准的附录A~附录D为规范性附录。本标准由中国石油和化学工业联合会提出。HG/T4393—2012
本标准由全国橡胶与橡胶制品标准化技术委员会漫胶骨架材料分技术委员会(SAC/TC35/SC13)归口。
本标准的主要起草单位:青岛天邦线业有限公司、浙江海之门像塑有限公司、烟台泰和新材料股份有限公司、台州弘宇助剂技术有限公司、无锡朗润特种纺材科技有限公司、青岛科技大学。本标准的主要起草人:姜华、尤妙增、马千里、吴鸿全、沈民亮、刘莉。本标准为首次发布。
1范围
V带和多楔带用浸胶芳纶线绳
HG/T4393—2012
本标准规定了V带和多模带用浸胶芳纶线绳的产品分类,技术要求,试验方法,检验规则以及标志、包装、贮存和运输。
本标准适用于V带和多换带用浸胶芳纶线绳的品质鉴定和验收,其他橡胶制品用浸胶芳纶线绳也可以参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T2941橡胶物理实验方法试样制备和调节通用程序GB/T6038橡胶试验胶料配料、混炼和硫化设备及操作程序GB/T6529纺织品调湿和试验用标准大气GB/T8170数值修约规则与极限数值的表示和判定3产品分类
3.1品种定义
V带和多梗带用浸胶芳纶线绳根据物理性能分为以下品种:a)浸胶芳纶软线绳:用于包布式传动带。b)漫胶芳纶硬线绳:用于切割式传动带、多换带、3.2产品规格
3.2.1V带和多橡带用浸胶芳纶线绳根据芳纶纤维的纤度及芳纶线绳的加工结构分为:830dtex1×2,1100dtex1X2;1100dtex1X3;1100dtex2X3,1670dtex1X2;1670dtex1X3;1670dtex1X5,1670dtex2X3;1670dtex2X5,1670dtex3X3;1670dtex3X4;1670dtex3X5;1670dtex4×5.
3.2.2V带和多带用浸胶芳纶线绳根据加抢方向的不同分为:a)zxs向;
b) sxz向。
3.3产品标记
V带和多模带用浸胶芳纶线绳的标记应包括品种、原丝规格,结构、拾向等内容。示例:浸胶芳纶软线绳1100dtex2×3
①表示浸胶芳纶线绳的品种;
(②表示所用长丝的规格,示例为使用1100dtcx的芳纶长丝;③④表示线绳结构,初抢股数为2股,复拾为3股;①?表示线绳初抢、复的加抢方向。4技术要求
4. 1物理性能
4.1.1浸胶芳纶软线绳的物理性能见表1。HG/T 4393—2012
S1F00F
910千
S00千
50*0年
iiKacaiaiKAca
HG/T 4393-—2012
s00年
500千
500手
HG/T4393—2012
4.2外观质量
V带和多模带用浸胶芳纶线绳的外观质量指标见表3。表3浸胶芳纶线绳的外观质盘指标外观项目
多股少股Www.bzxZ.net
手工结
多抢、少挠,捡度不均
线绳起毛
脱浆,表面擦伤
5试验方法及试验环境
5.1试验方法
个/10Gm
个/100
合格品
不充许
不允诈
不允许
不充许
不充许
不充许
5.1.1浸胶芳纶线绳断裂强力、断裂伸长率、定负荷伸长率,定伸长负荷的试验,按附录A进行。5.1.2授胶芳纶线绳定长度重量的试验,按附录B进行。5.1.3没胶芳纶线绳直径的试验,按附录C进行。5.1.4浸胶芳纶线绳剥离附胶率,剥离力的试验,按附录D进行。5.2试验环境
试验应在GB/T6529给出的标准大气环境下进行6检验规则
6.1组批、抽样、取样
6. 1. 1组批
V带和多模带用浸胶芳纶线绳以采用同一批号原丝,在相同的浸胶工艺配方、相同的工艺条件,相同的规格,连续生产,且不大于50车次的线绳为批(没胶机完成一个单线筒长度为一车次)。否则,应另行组批。
6.1.2抽样
V带和多楔带用逻胶芳纶线绳按每批成型线盘总个数8%随机均匀的进行抽样(取整数,不足-个按四舍五人计算),低于10个线盘的要全部检验,6.1.3取样
在按6.1.2抽出的样品中,对每个线盘进行取样,当选取任何一个样本时,应从抽样样品上至少要拉掉线盘外层20m,然后从中截取物理性能试验的样本。6.2样本的调节与存放
6.2.1在各项性能试验前,线绳样本应在GB/T6529规定的标准大气中平衡至少16h。6.2.2试验用线绳样本应避免灰尘污染和光照,应分别装入黑色不透明聚乙烯袋中备检,装袋后只许在检验时短时间从袋内取出。6.2.3粘合剥离取样和制样时应戴手套,防止线绳被污染。iiKacaQiaiKAca
6.3合格判据
HG/T4393-2012
6.3.1芳纶线绳的检验应分批试验,物理性能和外观质量应根据6.3.2与6.3.3给出的规则,按批综合判定。
6.3.2物理性能检验根据不同品种的产品分别按表1、表2中规定的项目进行检验,全项符合要求为合格。检验中如某项物理性能不符合本标准的规定,应在同批产品中加倍抽样对不合格项进行复试。复试后如仍有一个结果不符合本标难,则该批产品的物理性能为不合格。6.3.3线绳的外观质量检验按照表3项目进行检验,全项符合要求为合格。7标志、包装、贮存和运输
7.1标志
7.1.1线绳的外包装箱上应有明显标志,标志中至少包含以下内容:a)产品品名:
产品批号:
)产品标记;
线绳净重;
制造单位;
商标;
保护标志;
h)生产日期。
7. 1.2每批浸胶芳纶线绳应附有检验报告。7.2包装
根据浸胶芳纶线绳成型线盘的尺寸,采用适当的包装材料进行外包装,内包装必须使用黑色不透明、无破损聚乙烯袋密封。
7.3贮存和运输
7.3.1浸胶芳纶线绳在贮存和运输过程中,应避免阳光直射,防灰尘、防水、防潮,防止与酸、油等溶剂或物质的接触。
7.3.2在室温条件下,浸胶芳纶线绳的保质期为六个月。7.3.3贮存期间浸胶芳纶线绳应远离热源,线绳包装箱应避免承受过大压力面变形包装箱宜放在托上。
HG/T4393—2012
A.1范围
附录A
【规范性附录】
V带和多模带用浸胶劳纶线绳强伸性能的试验方法本方法适用于漫胶芳纶线绳的断裂强力、断裂伸长率,定伸长负荷、定负荷伸长率的物理性能试验。A.2原理
对浸胶芳纶线绳样本进行拉伸加载直至断裂,直接从拉力试验机读出断裂强力、断毅伸长率、定伸长负荷、定负荷伸长率等物理性能指标数据(或直接打印出数据)。A.3装置
A.3.1拉力试验机宜采用恒速变形伸长型拉力试验机(CRE>。A.3.2不同总纤度的芳纶线绳使用的夹具型号和拉仲速度的选择见表A.1。表A.1夹具型号及拉伸速度
夹具型号
原始标距/mm
拉伸速度/(mm/min)
A.4样本
2714-010(线绳总纤度>5000dtex)660
2714-006线绳总纤度5000dtex)250
按6.1.3规定的取样方法截取700mm(或300mm)长的样本三个。A.5程序
A.5.1选择适当量程的载荷传感器,使线绳样本断裂强力在拉力试验机拉力容量的10%~90%范国内。
A.5.2调节夹具的气体压力在(0.4~0.6)MIPa,使线绳样本在夹具内不打滑,但气体压力应低于线绳样本被夹具钳口割断的压力值。A.5.3调节两个夹具间的距离,使夹具夹持题面钳口之间的距离等于样本的原始标距(见表A,1)。A.5.4设置预张力,对线绳样本施加(0.18士0.02)cN/dtex的预张力。A.5.5将样本的一端穿过上夹具的额面间并关闭额面以夹紧样本,把样本的另端绕过下夹具的额面闭合下夹具(注意:线绳样本装到夹具内,在未闭合火具前,应保证线绳不出现退抢或对折:线绳的址紧力不应超过施加的预张力),将拉力试验机的读数清零,并使其按表A.1规定的速率运行。当样本被拉断之际,从拉力试验机显示器上或从记录纸上读取试验的数值A.5.6试验时如发生线绳样本在夹具附近(10mm以内)断裂和打滑的情况,应期除该样本后重新取样试验。
A.6计算
计算样本断裂强力、断裂伸长率、定负荷伸长率、定伸长负荷的算术平均值;断裂强力和定伸长负荷的有效数值取整数位,断裂伸长率和定负荷伸长率的有效数值取值至小数点后一位;按GB/T8170给出的规则修约。
TiiKacaQiaiKAca
B.1范围
附录B
【规范性附录】
V带和多楔带用浸胶芳纶线绳定长度重量的试验方法本试验方法用以测定浸胶芳纶线绳的定长度重量。B.2样本
HC/T4393—2012
按6.1.3规定的取样方法截取1.2m长的没胶芳纶线绳样本两个,每个样本检测一个数值。B.3装置
a)带有游加定张力的制样器(原理见图B.1)b)刀片,
e)直尺,
分析天平(精度:0.001g)。
1—基座;
2~—直尺:
3固定销;
4待测线绳:
5定张力码。
图B.1制样器原理图
B. 4程序
将取样的线绳样本的一端固定在制样器的固定销上,对样本的另一端施加(0.05士0.005)cN/B.4.1
dtcx的定张力:在施加定张力的情说下,用记号笔在1m的起始端和1m的结束端画上记号:取下样本,使用锋利的刀片从1m记号的两端处切断,即制成试验样本。B.4.2利用天平将试验样本称重并记录称重的数值;数值精确至0.001g。B.5计算
按式(B.1)计算定长度重量:
G=100XGI
HG/T4393-—2012
式中:
定长度重量,单位为克每100米(g/100m);Ghoo
G—~B.4.2中称重的数值,单位为克每米(g/m)。计算并记录定长度重量的算术平均值:有效数值取至整数位,按GB/T8170给出的规则修约。oo
iiKacaQiaiKAca
c.1范围
附录C
(规范性附录)
V带和多模带用浸胶芳纶线绳直径试验方法本试验方法用以测定浸胶芳纶线绳的直径。C.2装置
HG/T4393—2012
浸胶芳纶线绳的直径采用测定范围为(0.01~10)mm的压盘式直径测定仪进行测量,其上压盘直径为10mm,下落高度为4mm,并应能对芳纶线绳样本施加170cN的压力。C.3样本
按6.1.3规定的取样方法截取长50mm以上的样本一个,每个样本检测两个数值。C.4程序
C.4.1调整直径测定仪的指针使其指示归零C.4.2将线绳样本放在测定仪的下压盘上,然后使上压盘从大约4mm的高度缓缓落下,待指针静止后读出数值。在线绳样本的同一部位,将样本旋转90后再测-次;每个测定值保留到小数点后两位。C.5计算
记录所测得的数值及计算算术平均值,有效数字保留至小数点后两位,按GB/T8170给出的规则修约,
HG/T4393-—2012
D.1范围
附景D
(规范性附录)
V带和多楔带用浸胶芳纶线绳剥离附胶率、剥离力的试验方法本试验方法适用于浸胶芳纶线绳和橡胶硫化后,线绳的剥离附腔率和剥离力的试验D.2样本
按6.1.3规定的取样方法截取2m长的浸胶芳纶线绳样本,每组试验不少于六个样本。D.3程序
D.3.1按浸胶芳纶线绳试验用配方(见表D.1)制备混炼胶,制成厚度5rntm或8mm的胶板试验所用橡胶配料、混炼的设备及操作程序按照GB/T6038给出的规则进行,试验所用橡胶的制备和调节应符合GB/T2941给出的规则。
浸胶芳纶线绳试验配方
1号烟片
丁举橡胶(SBR)1502
硬脂酸
氧化锌(含量≥99.7%)
炭黑N330
N.N'-间亚苯基双马来酰亚胺
P.90树脂
促进剂MBS
不溶性硫黄
防老剂RD(TMQ)
促进剂CZ
黏合剂A
黏合剂RS
D.3.2模块的制作
质量份
D.3.2.1按待测线绳样本的规格选用对应模具,在选定的模具模腔内,首先放上制备的胶板(模腔厚度为4mm的模具使用5mm的胶板,模腔厚度为7mm的模其使用8m的胶板)。D.3.2.2在试验胶垂直于线绳样本方向的一端用耐高温玻璃纸贴住,宽度约30mm。D.3.2.3
清洁橡胶表面(需用浸有汽油的纱布擦拭使之表面皇浆状,待汽油挥发后再进行下一步操作)。
将线绳样本的一端系在固定杆上,将整根线绳在试验胶表面垂直缠绕五圈(缠绕时注意:线D.3.2.4
iiKacaQiaiKAca
