备案号：J1823-2014

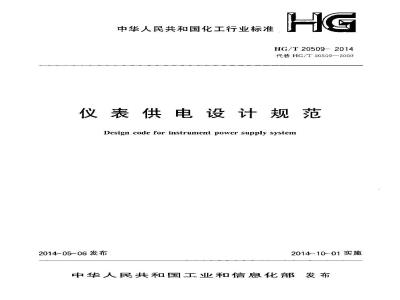

中华人民共和国化工行业标准
HG/T 20509- 2014
代替HG/T 20509—2000
仪表供电设计规范
Design code for instrument power supply system2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布中华人民共和国化工行业标准
仪表供电设计规范
Design code for instrument power supply systemHG/T20509--2014
主编单位：中国成达工程有限公司批准部门：中华人民共和国工业和信息化部实施日期：2014年10月1日
HG/T20509—2014
本规范根据「业和信息化部《关于印发2010年第一批行业标准制修订计划的通知》（工信厅科【2010771文）和中国石油和化学1.业联合会《关于转发工业和信息化部办公厅<美于印发2010年第一批行业标准制修订计划的通知)的通知》(中石化联质发_2010]222号文)的要求，由中国石油利化下勘察设计协会委托全国化「白动控制设计技术中心站组织修订本规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标推和国外先进标准，并在广泛征求意见的基础上，修订本规范。本规范自实施之日起代替《仪表供电设计规定》HG/T205092000。本规的主要技术内容为化下装置测控仪表的供电设计方法和要求本规范与IIG/T20509—2000相比，丰要变化如下：I.增加\术语和缩略语”章节。2.对“仪表供电范围”竞节的内容进行了修改及补充。3．对“仪表电源的配置”竞节的内容进行了修及补充。4．对“供电系统设评与设计条件”章节的内容进行了修改及补充。5，对“供电器材的选择童节的内容逊行了修改及补充本规范出中国石和化学工业联合会提出并归口。本范的技术内容由中国成达1程有限公司负素解释。不规范在执行过程中如意见和建议，请与中国成达工程有限公司联系（联系地址：四川省成都市大府大道中段279号成达大厦，邮政编码：61004l，电子邮箱：jiayijun(@clhc:ngda.con），以供今后修订时参考：本规范丰编单位、主要起草人和主要审查人：主编 单 位：中国成达工程有限公司主要起草人：贾艺军曾裕玲罗倩主要审查人:林洪俊孙建文张晋红陈鹏　赵　柱马恒平王发兵张建一张济航　高文革孙菊霞+ 200
2术语和缩略语
2.1术语
2.2缩略语
仪表供电范围、负荷等级与电源类型3
供电范围
3.2负荷等级与电源类型
4仪衣电源质量与容量.
4.普通电源质量
1.2不间断电源质量
电源容母
仪表电源的配置要求
电源配置原则
普通电源
不间断电溉
供电系统设计利设计条件
6.1供电系统的设计原则
6.2供电系统的配电免费标准bzxz.net
6.3供电系统的设诈条件
电源装置的选择
7.1交流不间断电源
7.2阻流稳压电源及直流不间断电源供电器材的选择
供电器材选择的一般原则
8.2供电器材的选择
8.3供电器材的安装
供电系统的配线
9.1线路嫩设…
9.2电源线截面积
本规范用词说明
引用标准名录
附：条文说明
HG/T 20509 2014
（206)
......
：（207)
· 201
HG/T 205092014
1 Gcncral provision
2 Terms and abbreviations
2.l Terms
2.2 Abbreviations
Contents
3 Instrumcnt power supply scope.lode level and type of power supply3. 1 Power scope
3. 2 lode level and type of power supply4 Instrutment power supply qualiiy and capacity .4. 1 General power supply quality4.2UJninterrupted pnwer aupply quality4.3 Pawer capacity
5 Instrument power supply configuration requiretnenis ....5.1 Power supply configuration principle5.2Generalpower supply
5.3 Uninterrupled power supply6 Power supply systeni design and design conditions6.1 Power supply system design principlesf.2 Powcr supply system tistrilbution -..6.3 Powcr supply sysiem tlesign candliions7 Power supply device sclection7. 1 AC uninterrupted power supply7. 2 DC power supply and Dc uninterrupied power supply8 Selection of power supply equipinent8. I General principles Iur selectiun of puwer supply equipmenl8. 2 Selection uf puwer supply eqjuipmeni8. 3 Power supply equipinernt inslallalion9 Power supply system wiring9,1Wirin
9.2 Wirc scrlional al
Explanation of wording in this standardNormative standards
Addition:Explanation af provisions. 202.
（203)
（204)
：(205)
：（205)
：（205)
：（207)
:(207)
：(208)
..(208)
.(210)
（212)
（212)
..(213)
HG/T20509
1..1为了统-仪表供电设计在化工行业的技术要求.推进仪表供电工程设计的规范化，达到技术先进、经济合理、安全适用的目的，制订本规范1.0.2本规范适用于化工装置测量和控制仪表的供电设计1.0.3仪表供电设计规范除应符合术规范要求外.尚应符合国家现行有关标准的规定203
HG/T 205092014
2术语和缩略语　
2.1.1仪表电源instrutnent power supply为测量和控制仪表提供直流或交流动力的电源。2.1.2不间断电源uninterruptedpowersupply在外部供电中断后能持续一定供电时问的电源，分为交流不间断电源利古流不间断电源。2.1.3普通电源gcncralpowersupply无后备电池系统的尤延迟供电电源。2.1.4电源瞬断时间momentarypowerfailure电源瞬间供电中断时间。
2. 1,5电源容量power capacity电源输出电力能力的额定值。交流电源容量一般以伏安或T伏安表示.直流电源容量一般以输出电流安培表示。
2.2缩略语
Compressor Control Systcm(压缩机控制系统)DistributedControlSystem（分散型控制系统）FicldbusControlSyslern（现场总线控制系统）：PrograrmmableLogicController(m编程序逻控制器）SafetyInstrumcntedSystem（安全仪表系统）Uninterrupted Power Supply(不间断电源）3仪表供电范围、负荷等级与电源类型3.1供电范围
3.1.1测最利控制仪表的供电应包括下列内容：1测量仪表、执行机构、常规监控仪表；2 DCS、FCS、PLC 和监控计算机等系统;3在线分析仪表系统；
5可燃气体和有毒气体检测报警系统；6 ccs.
仪表辅助设施的供电,应包括仪表盘(机框)内照明、插座：3. 1. 2
3.2负荷等级与电源类型
IIG/T 20509—2014
3.2.1仪表电源负荷分级的划分成符个现行国家标准《供配电系统设计规范》GB500522009的有关规定，仪表电源负荷可分为两个等级，即-级负荷中特别重要的负荷和三级负荷。3,2.2仪表工作电源按仪表电源负荷分级的需要可分为IJPS利普通电源。3.2.3仪表电源负荷属于一级负荷中特别重要的负荷时，应采用UPS仪表电源负倚属于三级负荷时，可采用普通电源。
HG/T 205092014
仪表电源质量与容量
4.1、普通电源质量
4.1.1交流电源成符合下列规定：1 电压:220V122V;
频率：50Hz±1HIz;
波形失真率;小于10%。
4.1.2直流电源参数或者指标应符合下列规定：电压:24V+1V;
2.绞波电压：小于5%；
交流分量（有效值）：小于100mV电源瞬断附时间应小于用电设备的允许电源瞬断时间。电压瞬间跌落应小于20%。
4.2不间断电源质量
交流电源参数或者指标应符介下列规定：电压;220V±11V;
频率：50Hz±0.5Hz；
波形失真率：小于5%。
4.2.2直流电源参数或者指标应符合下列规定：1
电压:24V二0.3V;
2纹波电压：小于0.2%；
交流分量（有效值）：小于40mV。3
4.2.3电源瞬断时间应小于用电设备的允许电源瞬断时间。4. 2. 4
电压瞬间跌落应小于10%。
4.3电源容量
仪表电源容量,应按测量和控制仪表的耗电量总和的1.2～~1.5倍计算。4,3. 1
5仪表串源的配置要求
5.1电源配罩原则
HG/T 205092014
5.1.1仪表电源质量应高于测量利控制仪表对电源质量的要求，即电源的电压，交流电源的频率与波形失真、直流电源的纹波电压、电源瞬断时间、电源瞬简跌落等指标应优于用电仪表的要求、5，1.2对电源有特殊要求的仪表，虚配备专用电源设备，其供电质量指标虚满是用电仪表的要求，5.2普通电源
5.2.1在下列情况下，仪表电源可采月普通电源：1光高温高压、无爆炸危险的小型生产装置及公用1程系统：2在线分析监视系统的辅助设施；3仪表盘(机柜)内照明、插座。
5.2.2仪表电源采用普通电源时，电气专业提供的电源川采用单回路或双回路供电5.3不间断电源
5.3.1在下列情况下，仪表电源应采用UPS：1 采用 DCS,FCS、SIS 的生产装置;2 cCS;
3参与联锁和过程控制的在线分析仪；4可燃气体和有毒气体检测报警系统。5.3.2仪表电源采用 UPS时,UPS应选择抗下扰能力强,输人、输出端均有隔离装置的 UPS。5.3.3IJPS的主电源和旁路电源宜由不同母线供电，以保证可靠供电。电源系统的划换装置应能实现无扰动切换。
5.3.4对于其有双重化电源的测量和控制仪表，当出 LIPS和另一独立曾通电源供电时,普通电源供屯宜设置隔离变压器：
5.3.5重要的化T装置，测量和控制仪表的供电宜采用双路的UJPS供电。5.3.(对于其有双重化电源要求的DCS,S1S和FCS等系统,其双重化的交流电源的配电柜(箱)宜分别独立设置，空气开关、端子排等应分开布置。·207·
HG/T 20509 -2014
6供电系统设计和设计条件
6.1供电系统的设计原则
6.1.1供电系统设计应符合下列要求：1当采用LCS、SIS、PLC等控制系统时，二线制变送器宜由控制系统的1/O卡件供电；2仪表电源系统应有电气保护和接地措施。6.1.2安全联锁系统的供电应符合下列要求：1安牟联锁系统的电源单元，应有余措施。2电磁阀电源电压宜采用21V百流电源。安全联锁系统的电磁阀的直流电源应巾亢余配置的直流稳压电源供电或由UPS的直流电源供电，电源容量应按额定.1.作电流的1.5~~2.0倍选用，3当安全联锁系统的电磁阀采用220V交流电源时，应由交流UPS的电源供电，电源容量可按额定功耗的1.5～2.0倍选用。
6.2供电系统的配电
6.2.1供电系统的配电设计应符合国家标准《低压配电设计规范》G50051--2011的规定。6.2.2供电系统的配电应采用配电柜或配电箱。不同种类和等级的电源.应分别配电，不能混用配电柜（箱）
6.2.3每个配电柜(箱)应预留备用配电回路；每个配电器（板)应预留配电可路。6.2.4属于三级负荷的现场仪表的供电，当单独供电有困难时，可由规场邻近低压动力配柜（箱）供。
6.2.5按用电仪表的电源类型,电压等级设计供电系统配电，供电系统配电按需要采取-级或二级配电方式。
6.2.6在一缎供电系统中宜设置--级总配电柜（箱）、二级分配电柜(箱）、级配电器（板);在二级供电系统中设置一级总配电（箱）、级分配电柜（箱）6.2.7断路器的设置应符合下列要求：1
配电系统应使用非熔断式白动断路器（如：白动空气断路器）：2交流总配电柜(箱)应设置输人总白动断路器和输出自动断路器；3交流分配电柜(箱)输入端施设置总开关，不设保护器，输出端应设置白动断路器：4交流配电器(板)不设输人总开美、保护器，仅对输出端相线设置白动断路器：5直流配电柜（箱)和直流配电器（板)不设输人总元关、保护电器；6古流配电柜(箱)仅对输山端正极设置白动断路器，但当负极浮空吋,输出端的正、负极都应设置百动断路器，
6.2.8一级配电柜（箱)的门L可设置相应的电压表、指示灯等，208:
HG/T 20509—2014
6.2.9当UPS的输出电源为一相交流电源时，配电柜(箱)应将负荷均勾分配到相线路上。6.3供电系统的设计条件
6.3.1按现行化T行业标准《白控专业与电气专业的设计分工》IIG/T20636.4—1998的有关规定，仪表的总电源（包括普通电源总电源和UPS)应由电气专业负责设计，白控专业提条件；当UPS随仪表系统成套供货时，电气专业只负责提供输入电源。6.3.2自控专业问电气专业提交的仪表电源设计条件应包括如下内容：1 仪表用电总量(kV-A):
1）普通电源(kV·A)；
2) UPS(kV.A).
2电压等级及允许波动范国；
电源频率及充许波动范围：
4普通电源是否采用双同路供电；5UPS的供电回路数：
6UPS蓄电池备用时间（min)；
电源瞬断时闻要求；
8现场仪表单独供电电源；
现场仪表及管线的伴热电源；
1010kV·A以上的大容量UPS.宜单独设电源间；10kV，A放10kV·A以下的小容量UPS,可安装在控制室机框间内。.209
