HG/T 20515-2014 仪表隔离和吹洗设计规范
HG/T20515-2014
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容
备案号：J18172014

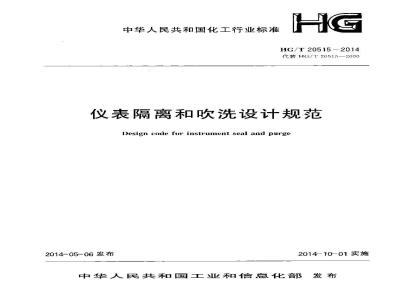

中华人民共和国化工行业标准
HG/T 20515 - 2014
代苕HG/T20515—2000
仪表隔离和洗设计规范
Design code for instrument seal and purge2014-05-06发布
2014-10-01 实施
中华人民共和国工业和信息化部发布中华人民共和国化工行业标准
仪表隔离和吹洗设计规范免费标准bzxz.net
Design code for instrument seal and purgeHG/T20515---2014
主编单位：中国五环工程有限公司批准部门：中华人民共和国工业和信息化部实施日期：2014年10月1日
HG/T20515—2014
本规范根据工业和信息化部“关了印发2010年第一批行业标准制修订计划的通知（工信厅科[2010_74号文）利中国不润和化学工业联合会《关于转发T业利信息化部办公厅<美于印发2010年第一批行业标准制修订计划的通知>的通知》石化联质发20107222号文）的要求，由中国石油和化工勘察设计协会委托全国化工白动控制设计技术中心站组织中国工环工程有限公司修订本规范白实施之II起代替仪表隔离和吹洗设计规定》IIG/T2051；2000。本规范的主要技术内容：第1部分为仪衣隔离技术，包括应用池围，膜片痫离方式，容器隔离方式，管内隔离方式以及对隔离液的技术要求：第2部分为吹洗.包括应用范围，吹洗流体的技术婆求，吹洗流体的压力与流量，吹洗装暨的应用以及吹洗管线的连接本规范与HG/T2051$—2000相比，主要变化如下：1．对膜用隔离方式增补选用说明。2．参考其他设计规范及以往项设计经验对吹洗流速进行调整修订，3．增补对吹洗用的限流孔板介绍。1．增补对吹扫装置应用场合及选用事项的介绍。本规范巾中国石汕和化学工业联合会提出并归口，本规范的技术内容由中国五环！程有限公司负责解释，本规范在执行过程中如有意和建议，请与国市环「程有限公司联系（联系地址：湖比省武没市东湖新技术元发区民族人道1019号邮收编：430223，电子邮箱：hedengaewceecom），以供今后修订时参号。本舰范十编单位、主要起节人和主要审杏人：主编单位：中国五环工程有限公司主要起草人：何德颂 梁达 孙建义主要审查人:徐继荣张悦鼠赵杆陈鹏孟海亮孙旭商欣
张济航张晋红贾艺军
帝秋阶马恒平正同尧林洪俊何蓉董萍王秋红王发斥张同科张建
孙菊霞
商文毕周江萍
版用范围
膜片隔离方式
容器隔离方式
管内屑离方式
隔离液
应用范围
4.2吹洗流体
4. 3浓洗流体的压力厅流量
1.4欧洗川限流孔板
1. 5吹洗装背
4.6吹洗管线的连接
本规范用词说明
引用标准名录
附：条文说明
......
HG/T 205152014
......
(46:7)
HG/T20515—2014
Gcneral provisions
2 Terms
3.1 Scupe
3. 2 Diaphragm scal
3. 3Put seal
3. 4 Piping seal
3. 5 Sealing liquid
4 Purgc
4.1 Scope
4.2Purgefluid
4. 3 Pressure and fluwrate ol purge fluid4.4 Orifice for purge
1.5 Purge unit
A.6Conncction of purge pipingExplanation of wording in this standardNormative standards
Addition: Explanation of provisions398
Contents
（401)
（401)
.(401)
（403)
（403】
（403)
（403)
.....(403)
HG/T 20515—2014
1,0.1为了统·-仪表隔离和吹洗技术在化1行业的技术要求，推进仪衣隔离和吹洗T程设计的规范化，达到技术先进、经济合理、安全适用的目的，制订本规范。1.0.2本规范适用于化工装置测量和控制仪表的隔离和吹洗设计。1.0.3仪表隔离和吹洗的选择应根据被测介质的特性确定。1.0.4仪表隔离和吹洗的7.程设计除应符合本规范的要求外，尚应符合国家现行有关标准的规定。.399
HG/T20515--2014
2.0.1 隔离 seal
不使被测介质古接与仪表的部件接触的措施。2.0.2膜片隔离 diaphragm scal利用膜片将隔离液与被测介质隔离的·-种隔离方式，2..3容器隔离pot 8cal
容器隔离是利用隔离窄器充注隔离液的-种隔离方式。2. 非4管内隔离3ipirng H:ll
管内隔离是利用隔离管充注隔离液的--种隔离方式2.0.5吹洗purg
通过测量管线向测量对象连续吹人定量控制的吹洗流体,使测量仪表不点接与被测介质接触的测量措施，以防止腐钙，斑、堵塞等影响测量的问题发生·吹气和吹液统称为吹洗。1o0
3隔离
3. 1 应用范围
HG/T 20515-2014
3.1.1对于腐性介质，当测量仪表的材质不能满足抗腐蚀的要求时.立采用隔离措施，3.1.2测量黏稠性介质、含固休物介质、有背介质或在所有工况下可能冷凝、结品、沉淀的介质，宜采爪隔离的力法。
3.2膜片隔离方式
3.2.1对于强腐创性介质易凝结的黏性介质，含有固体颗粒且引能造成测量管线堵塞的介质竹采膜片隔离与戏
3.2.2当选用带毛纠管的隔离膜片时，毛细管长度宜知、对于双法毛细算差压变送器，两侧毛卵管长度亢相等，毛细管环境温度宜相同。3.2.3隔离膜片的选用应满足下列技术要求：1隔离膜片的材质应根据被测介质的腐性进行选择；2膜片应具有弹性利低热膨胀系数，3.3容器隔离方式
3，3，1用流最测品附，成保持仪表的商、低测管线内有等商的液柱3.3.2隔离容器的选择应满是下列技术婴求：1隔离猝器的结构形式·应根据被测介质与隔离液密度比的人小、仪表和隔离容器安装的村对位等因素逊行选择；
2应选用结构简单、消洗方便、厅换性独的隔离容器。3.4管内隔离方式
3.4.1对于被测介质力稳定场合，可采瓜管内隔离3.4.2用了流量测量时，应保持仪表的高，低压测量管线内有等高的液柱3.4.3隔离管的规格和材质,立与测片管线的规格和材质相同3.5隔离液
3.5.1隔离液应满是下列技术要求1应具有稳定的化学性能，与被测介质不发牛化学作用；2应与被测介质不发生力.游；
3应具有与被测介质不同的密度密度差值尽可能大分层明显；401
HG/T20515
5-2014
4应沸点高、发性小；
5当坏境温度发生变化时，不应黏稠和凝结；乔应只有非蚀性，低膨胀系数。402
4吹洗
4.1应用范围
HG/T20515—2014
4.1.1吹洗方式可用于对腐蚀性、高黏度、结晶性、熔融性、沉淀性介质进行液位、压力、流量测量。4.1.2本规范所指的吹洗，不包括为防腐蚀或防爆采用的空气、情性气体吹人仪表壳体、箱体，以及采用水，蒸汽对测量管线、控制阀等逃行清洗的情况。4.2吹洗流体
4.2.1吹洗流体应满足下列技术要求：1不应与被测.1艺介质发生化学作用；2应清洁、不污染工艺介质；
3吹洗流体为液体时，应在节流减压之后，不发牛相变：4吹洗流体的温度不应导致工艺介质物理性质或化学性质的改变；5应无腐蚀性；
6应流动性好。
4.2.2吹洗流体源应保持连续稳定、不受被测T艺过程的影响。4.3吹洗流体的压力与流量
4.3.1吹洗流体的压力，应高于被测介质可能出现的最高操作压力·并保证在吹洗过程中按预定的流量连续而稳定地吹洗。
4.3.2宣采用限流孔板或吹洗装置来限定吹洗流体的流量。4.3.3对于差压测量、流量测量，应控制吹洗流体流量，使高、低侧的流量均等。4.3.4吹洗流量应根据吹洗流体的种类、被测介质的特性，以及测量要求选取。各种情况下的吹洗流最可按下列流速选取：
1吹洗流体为气体，吹洗流速范围可选为：2cm/s～20cm/s；2吹洗流体为液体，吹洗流速范用可选为0.4cm/s～1.6cm/s4.4吹洗用限流孔板
4.4.1吹洗用限流孔板的孔径可按限流孔板的计算方法进行计算。4.5吹洗装置
4.5.1当被测介质的压力波动较明显时，官选用出山压力变化控制型吹洗装置：4.5.2当吹洗流体的压力波动较明显吋，宜选用入口压力变化控制型吹洗装置。·403
HG/T 20515--2014
4.5.3洗装置宜在适当的位置增设固定支架。4.5.4吹洗装置的量程范用可按卜列数值选取：吹洗流体为空气.吹洗流量范围可选为：61./h601./h；1
2吹洗流休为水，吹洗流量范国可选为：1.4L/h-14L/h。4.6吹洗管线的连接
吹洗管线的材质应按照被测介质的工艺特性选取。4. 6. 1
4.6.2次洗流体进人测量管线的人口点，宜靠近仪表取源部件4.6.3
采用吹洗进行压力、流最、液位测量的管线连接应符合现行化1行业标准《白控安装图册》HG/I21581的技术要求。
本规范用词说明
IIG/T 20515.--2014
1为便于在执行本标摊条文时区别对待，对要求严格程度不同的用词说明如下：1）表示很严格，非这样做不可的用词：正面词采用“必须”，反面词采用“严禁”。2）表示严格，在正常情况下均应这样做的用词：正面词采用“应”，反面词采用“不应”或“不得”。3）表示允许稍有选择，在条件许可时首先应这样做的用调：正面词采用“宜”，反面词采而“不宜”；4）表示有选择，在一定条件下可以这样做的用词，采用“可”。2条文中指明应按其他有关标推执行的写法为“应符合…的规定”或“应按执行”。405
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
