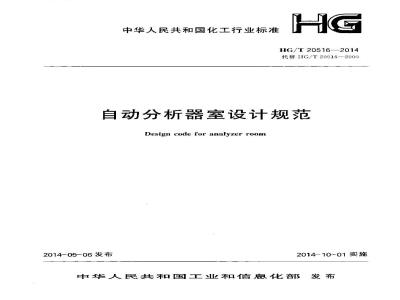

备案号:J1816-2014
中华人民共和国化工行业标准
HG/T 20516—2014
代替IIG/T20516—2000
自动分析器室设计规范
Design codeforanalyzerroom
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布中华人民共和国化工行业标准
自动分析器室设计规范
Design code for analyzer roomHG/T20516:—2014
主编单位中石化宁波工程有限公司批准部门:中华人民共和国工业和信息化部实施日期:2014年10月1日
HG/T 205162014
本规范根据T业和信息化部《关下印发2010年第一批行业标准制修订计划的通知》工信厅科[2010j74号文)和中国石油和化学工业联合会《关于转发工业和信息化部办公厅《关于印发2010年第·批行业标准制修订计划的通知>的通知》(中石化联质发2010|222号文)的要求,巾中国石汕和化工勘察设计协会委托全国化工自动控制设计技术中心站组织修订。本规范自实施之凡起代替《自动分析器室设计规定》HG/T205162000。本规范编制组经泛调查研究、认真总结实践经验,参考有关国际标准和国外先进标准,并在多方征求意见的基础,修订本规范。本规范的主要技术内容是化工装置自动分析器室的设要求;包括自动分析器室的设置,位置选择、结构及布置,照明、采通风及防爆、公用工程.样品的排放、管线及电缆的敷设等部分。本规范与HG/T20516一2000相比,上要变化如下:l.增加\术语”章节;
2,修订白动分析器室结构及布置的部分内容,并将“砖砌结构\改为“建筑机构”:3.修订及增加采暖、通风及防爆的相关内容,并将“非防爆区内的分析器室”改为“不存在爆炸危险的分析器室”,将“防爆区内的分析器牵”改为“存在爆炸危险的分析器室”;1.修订电源的相关内容。
本规范出中国石油和化学工业联合会提出并归口。本规范的技术内容由中石化宁波1程有限公司负责解释。不规范在执行过程中如有意见和建议.请与中石化宁波工程有限公司联系(联系地址:浙江省宁波市国家高新技术开发区院七路660号,邮政编码:315103,电子邮箱:wangy.sncc(asinopec.com),以供今后修订时参考。木规范主编单位、主要起草人和主要审查人:主编单位:中石化宁波工程有限公司主要起草人:王,颖潘程兰
主要审查人:于 锋孙建文周一鸣 高 欣 徐继荣 马恒平张同科何葬工秋红董萍吴天一周江萍 416
3自动分析器室的设置
位置选择
结构及布置
5.1结构要求
5.2布置原则…
6照明
采暖、通风及防爆
7. 1 基本原则
不存在爆炸危险的分析器室
7. 3存在爆炸危险的分析器率
8公用工程
9样品的排放
10管线及电缆的敷设
本规范用词说明
引用标摊名录
附:条文说明
HG/T 20516--2014
(423)Www.bzxZ.net
(426)
(4219)
(430)
HG/T 20516---2014
General provisions.
2Terms
3Setup of analyzerroom
Location
5 Corisifuction and arrangernent5.1 Construction requirement:5. 2 Arrangement principles
6 Lighting ....
Contents
7 Hcating, ventilation and cxplosion protcction7, 1 General principles ..
7.2 Non-hazardous atalyzer room ..7.3 Hazardous analyzer rnc
8Utility
9 Sanple drain
10 Layout of tubing/piping and cableFxplanation of wording in this standardNormative standards
Addition: Explaation of provisions. 418 .
(125)
.. (426)
(426)
HG/T205162014
1.0.1为了统一白动分析器案在化工行业的技术要求,推进白动分析器室T程设计的规范化,达到技术先进、经济合理、姿全适用的门的,制订本规范1..2本规范适用于化工装置白动分析器室的设计。1. 0. 3
白动分析器案的设计除应执行本规范要求外,尚应符合国家现行有关标准的规定。·419
HG/T 20516—2014
自动分析器室
analyzer room
指内含过程分析仪表的专用封闭建筑物,与引人分析流体的设备相连,维护人员可进入。它包括金属结构和建筑结构。
自动分析器室的设置
HG/T205162014
3.0.1应根据丁程设计所采用的分析器类型、数量,应用的重要性及安装场所的环境条件.确定是否设置自动分析器室。在下列场合宜设置白动分析器案:1在有爆炸.火灾危险的场所安装非防爆型自动分析器及其辅助设备:又不使于采用现场分析器箱行密封隔离、吹气等防护措施的场合;2安装场所的环境条件恶劣;
3分析器要求设置白动分析器室的场合;4满设备和人员的保护要求的场合5工艺装置的相近部位采用了多台白动分析器,需要集中的场合。3.0.2白动分析器案宜独立设置。3.0.3工艺装置采用的分析仪表数量较多,而1.艺单儿相互间又距离较远时宜按T艺单元设置荐干个自动分析器室。
HG/T20516—2014
4位置选择
4.0,1自动分析器室宜设置在非爆炸危险场所,不应设在0区场所,当需设在爆炸危险场所时,应采取相应的防爆措施。
4.0.2白动分析器室的位置选择应缩短分析仪表至取样点的距离。4.0.3白动分析器案的位置应便于金属结构白动分析器室的整体吊装,钢瓶的搬运和维修人员的出人
4.0.4白动分析器室的位置应避开有连续性报源和电磁十扰的场所。422
5结构及布置
5.1结构要求
5.1.1白动分析器室可选用金属结构,也可选用建筑结构。5.1.2金属结构白动分析器室应按下列要求设置HG/T 20516—2014
1底座应为1.字梁滑道型,底座和骨架应为金属结构.在拖动、起吊、荷载和空载时应不变形,并安装于混凝七基础工,
2墙可用厚度为1.0mm~2.0mm的镀锌钢板制作,官采用组件嵌装式,外墙与内墙之间应用阻燃型聚氨酯填充.厚度不少于75mm。3地面应采用防滑金属板,并采取密过措施。4门应向外开启,并有自动闭门结构和应急推杆,可用1.0mm~2.0mm的镀锌钢板制作,门上应有关门按钮.并配有意外脱扣保护。门上应设有安全玻璃窗口、白动关闭设备等。5净高宜为2.0m~2.4m
6应设有供吊装用吊环。
7户动分析器室的金属结构应根据现场环境的需娶采用相应的防腐措施。8房顶的设计和建造应能避免设备维护、安装和施工活动造成的房顶损坏。屋顶坡度不施小于 4%。
9应选用阻燃型材料。
5.1.3建筑结构自动分析器室应按下列要求执行:1墙虚采用合适的材料满足有关的结构和安全等要求:2室内地而标高应高于室外地面标高至少200tmm;地面应能防滑防渗,必要时采用耐酸、碱地面:
3门应向外开,并有白动闭门结构和应急推杆;白动分析器室大于91n时,应设主门与安全门:4宜采用密闭固定窗:
5净高宜为2.7m~3.0m
5.1.4设置在爆炸危险场所的白动分析器室门窗玻璃应采用防爆安全玻璃,5.2布置原则
5.2.1自动分析器室的面积,应按分析仪表的数量、类型及辅助设备的尺寸确定,并留存可维修空间和可扩展的空间。
5.2.2白动分析器案内分析仪表、辅助设备以及通风系统的布置应避免出现可燃性物质的积聚。5.2.3分析仪表应安装在独.立的机架或仪表盘上,机架或仪表盘应固定在地面上或安装在墙上,并留有可维修空间。
HG/T20516—2014
5.2.4采样系统宜布罩在动分析器至外,分析豁的快速回路布置在自动分析器室外墙上。5.2.5分析器所需的载气、标准气(零点和量程气)钢瓶应安放在分析器室外墙边,并应设刚瓶支架和防丽遮盖,
5.2.6自动分析器室内不应设置手动分析取样点:5.2.7白动分析器案内应设有火火器。5.2.8金属结构白动分析器室的设备、管线等的布置及安装立由自动分析器室制造厂负责5.2.9白动分析器应配有室外旋转式闪光报警灯、报警喇叭以及案内声光报警设备。5. 2. 10
各种报警设施应独立接线到白动分析器室外墙F安装的接线箱。白动分析器室内应配置一个水池和冷水管接头、一个仪表风快速接头,自动分析器室内应配置至少两个电源插座(220VAC50II7),5. 2.12
现场来的信号和电源的接线箱应位于白动分析器室外墙上..5. 2. 13
: 424 -
自动分析器室内应设置照明灯利紧急照明灯。明
照度宜为375lx~5401x,需要经常检查利维护的部位、应增加局部照明。照明开关设于门口外墙。
HG/T20516
