ICS97.140
分类号：Y82
备案号：41567-2013

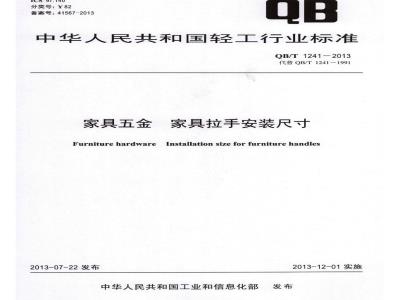

中华人民共和国轻工行业标
QB/T1241-2013
代替QB/T1241-1991
家具五金
家具拉手安装尺寸
Furniture hardwareInstallation size for furniture handles2013-07-22发布
中华人民共和国工业和信息化部2013-12-01实施
本标准按照GB/T1.1—2009给出的规则起草QB/T1241-2013
本标准是对QB/T1241-1991《家具五金家具拉手安装尺寸》的修订，与QB/T1241一1991相比，主要技术变化如下：
增加了表面和嵌入组合安装式家具拉手的安装方式及示意图（见4.1，图3）；增加了封边拉手的安装方式及示意图（见4.1，图4）；增加了分图“螺钉安装孔的结构”（见图5）：增加了螺钉旋合长度要求和平面接触直径要求（见表1）：修改了安装尺寸的公差要求（见表1，表2）；增加了表面和嵌入组合安装式家具拉手的安装尺寸要求（见5.3）：增加了封边拉手的安装尺寸要求（见5.4）：修改了附录A中的图A.1、图A.2和图A.3（见附录A）。本标准由中国轻工联合会提出。本标准由全国家具标准化中心归口。本标准主要起草单位：杭州千年舟家具有限公司、成都市产品质量监督检验院、浙江省家具与五金研究所、上海市质量监督检验技术研究院。本标准参加起草单位：深圳市鸿景源五金塑胶制品有限公司。本标准主要起草人：李隆平、陆铜华、张晓杰、李丽、张永球、钟文翰、应新法、毕海明、钟超。本标准所代替标准的历次版本发布情况为：QB/T1241-1991。
1范围
家具五金家具拉手安装尺寸
本标准规定了家具金属拉手的术语和定义、产品分类及安装尺寸。本标准适用于家具金属拉手在家具上的安装及其设计加工。2规范性引用文件
QB/T1241-2013
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。QB/T4452-2013木家具极限与配合3术语和定义
下列术语和定义适用于本文件。3.1
家具拉手furniturehandle
安装在家具的门和抽屉等部件上，使用者通过手指接触来传递启闭力的家具五金配件，如拉手、挖手、坠环和捏手等。
4产品分类
家具拉手按安装方式分为以下类别（分别见图1至图4）：a）表面安装式家具拉手；
b）嵌入安装式家具拉手；
c）表面和嵌入组合安装式家具拉手d）封边拉手。
金属拉手
家具部件
图1表面安装式家具拉手
QB/T1241—2013
5家具拉手的安装尺寸
5.1表面安装式家具拉手
家具部件
图2嵌入安装式家具拉手
金属拉手
家具部件
图3表面和嵌入组合安装式家具拉手A-A
图4封边拉手
表面安装式家具拉手的安装尺寸应符差要求。
「规定的家具上拉手安装孔的孔径和孔距及其公表面安装式家具拉手上螺钉安装孔的结构型式及其尺寸应按附录A的规定。2
-iiiKaicaOaiKAca-
家具部件
安装单支点家具拉手的孔
螺钉安装孔结构
QB/T1241—2013
安装双支点家具拉手的孔
金属拉手
家具部件
表面安装式家具拉手的安装尺寸QB/T1241—2013
表1表面安装式家具拉手在家具上的安装孔孔径和孔距及其公差尺寸及公差
20、25
32°、40、48
128、144、
64、70、80
90、96、112
160°、176
应符合表A.1螺钉与螺孔旋合长度的规定>1.5
“*”号尺寸为优先选用尺寸。
嵌入安装式家具拉手
单位为毫米
必要时可按
32mm系列向上
应符合QB/T
4452-2013表7
中的14级的孔的
极限偏差H14
嵌入安装式家具拉手的安装尺寸应符合图6和表2所规定的家具上拉手安装孔的尺寸及其公差要求。a）I型安装孔（钻孔）
b）I型安装孔（铣槽）
图6嵌入安装式家具拉手的安装尺寸表2嵌入安装式家具拉手在家具上的安装孔尺寸及公差钻孔
注：“*”号尺寸为优先选用尺寸。表面和嵌入组合安装式家具拉手5.3
单位为毫米
表面和嵌入组合安装式家具拉手的安装尺寸见图7，表面安装部分家具孔的尺寸（D和L）及其公差应符合表1的要求；嵌入安装部分家具孔的尺寸（R和L。）及公差应符合表2的要求。4
iiKacaOaiKAca-
a）家具上的安装孔
b）组合安装式家具拉手
图7表面和嵌入组合安装式家具拉手的安装尺寸QB/T1241-2013
安装后
5.4封边拉手
封边拉手的安装尺寸应符合图8和表3所规定的家具上拉手的安装孔尺寸及其公差要求。图8封边拉手的安装尺寸
QB/T1241-2013
宽度系列
D土AD
表3封边拉手在家具上的安装孔尺寸及其公美要求
-iiiKaicaOaiKAca-
单位为毫米
附录A
（规范性附录）
家具拉手上螺钉安装孔的结
吉构型式及其尺寸
A型螺钉安装孔
预理件
图A.2B型螺钉安装
图A3C型螺钉安装孔
QB/T1241-2013
QB/T1241-2013
螺钉安装孔型式
螺纹直径或孔径
表A.1螺钉安装孔的尺寸Www.bzxZ.net
螺钉与螺孔的旋合长度
选用的连接螺钉种类
自攻螺钉
-riKacaaiKAca-
单位为毫米
使用范围
适用于铸造工艺成形的
家具拉手
适用于注塑工艺成形的
家具拉手
适用于注塑工艺成形的
家具拉手
QB/T1241-2013
