YDB 071.1-2011 通信电源和机房环境节能技术指南 第1部分：总则
YDB071.1-2011
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容

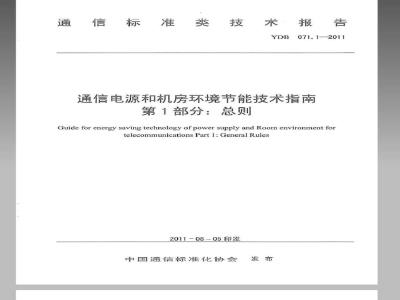

通信标准类技术报告
YDB071.1—2011
通信电源和机房环境节能技术指南第1部分：总则
Guide for energy saving technology of power supply and Room environment fortelecommunications Part l:General Rules2011-08-05印发
中国通信标准化协会发布
2规范性引用文件
3术语和定义
4要求
4.1节能原则
4.2通信电源节能要求
4.2.1-般要求
4.2.2设备配置及运行要求
4.2.3太阳能和风能的应用
4.3空调节能要求
4.3.1系统设计和设备选择
4.3.2气流组织及安装要求
4.3.3运行及维护要求
4.3.4节能新技术应用
4.4机房环境节能要求...
YDB 071.1-2011
《通信电源和机房环境节能技术指南》分为如下五个部分：第1部分：总则；
第2部分：术语及应用条件；
一第3部分：电源设备能效分级；一第4部分：空调能效分级：
第5部分：气流组织。
本部分为《通信电源和机房环境节能技术指南》第1部分。YDB071.1-2011
为适应信息通信业发展对通信标准文件的需要，在工业和信息化部统一安排下，对于技术尚在发展中，又需要有相应的标准性文件引导其发展的领域，由中国通信标准化协会组织制定“通信标准类技术报告”，推荐有关方面参考采用。有关对本技术报告的建议和意见，向中国通信标准化协会反映。本部分由中国通信标准化协会提出并归口。本部分起草单位：中讯邮电咨询设计院有限公司、中国移动通信集团公司、工业和信息化部电信研究院、中国电信集团公司、中国联合网络通信有限公司、中兴通讯股份有限公司、广州珠江电信设备制造有限公司、温州市创力电子有限公司、艾默生网络能源有限公司、上海邮电设计咨询研究院有限公司。本部分主要起草人：王殿魁、李红霞、吕威、高健、吴京文、侯福平、王路、田剑峰、叶子红、张焱、王铁旺、娄洁良。
1范围
YDB071.1--2011
通信电源和机房环境节能技术指南第1部分：总则本部分规定了通信电源和机房坏境节能总体要求，包括：节能原则，通信电源节能要求，空调节能要求和通信机房环境节能要求
本部分适用于通信电源和通信机房环境的节能。2规范性引用文件
下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T7106-2008
CB/T8175-2008
GB/T14549-1993
GB50189-2005
GB50034-2004
YDB 071.3-2011
YDB071.4-2011
CECS154-2003
3术语和定义
建筑外门窗气密、水密、抗风压性能分级及检测方法设备及管道绝热设计导则
电能质量公用电网谐波
公共建筑节能设计标准
建筑照明设计标准
通信电源和机房环境节能技术指南第3部分：电源设备能效分级通信电源和机房环境节能技术指南第4部分：空调能效分级建筑防火封堵应用技术规程
下列术语和定义适用于本部分。3.1
空调设备的能效比 energy efficiency ratio of air-conditioner在额定工况和规定条件下，空调设备制冷运行时，制冷量和有效输入功率之比，其值用/W表示。其中，有效输入功率指单位时间内输入空调的平均电功率。3.2
可再生能源renewable energy source泛指多种取之不竭的能源，如太阳能、风能、地热能、水能、生物质能、潮汐能等。4要求
iKacadiaiKAca
YDB071.1--2011
4.1节能原则
4.1.1对通信电源和机房环境实施节能管理和改造，不应影响通信生产安全，不应影响设备正常运行，不应降低机房环境指标，不应缩短设备的使用寿命。4.1.2开展通信节能工作应因地制宜、系统规划、统筹安排，应采用行政管理和技术措施相结合的综合节能方案
4.1.3应积极研究和推广使用可再生能源、高效节能型设备和环保型产品，淘汰能耗高的设备。4.2通信电源节能要求
4.2.1一般要求
应合理选择集中供电或分散供电方式，优化电源设备布置，减少导线使用量，降低线路损耗。4.2.1.1
4.2.1.2供配电系统应简单明确，尽量提高系统的运行效率和功率因数，积极进行谐波治理。4.2.1.3在保证供电安全的前提下，合理调整电源设备工作负荷率，合理配置供电设备数量和容量，实现节能运行。
应选择高效节能型、环境适应能力强的供电设备，减少设备自身能耗及空调设备能耗。4.2.1.4
5应定期对通信电源设备的能效指标进行跟踪和测试，以了解设备的能耗情况。4.2.1.5
4.2.1.6通过跟踪测试和对投资和运营成本的综合经济评估，及时淘汰更换效率低下的电源设备。4.2.1.7可研究和推广应用高压直流供电技术。4.2.2设备配置及运行要求
4.2.2.1应选择国家认证机构确定的节能型电源设备。4.2.2.2高频开关电源、UPS、发电机组等电源设备应优先选择YDB071.3-2011中规定的能效级别高的产品。
4.2.2.3变电设备的配置和运行应符合下列条件：a)
应选用低损耗、低噪声的节能型变压器。应根据负荷情况，选取与用电负荷相适应的变压器容量和数量，使变压器工作在高效低耗区内。b)
变压器的经常性负载以变压器额定容量的60%为宜。c
变压器的三相负载应尽量保持平衡，以降低损耗。应选用D/yn11接线方式的变压器。d)
变压器宜安装在通风良好的房间。4.2.2.4补偿设备配置和运行应符合下列条件：a)
低压配电系统应配置无功功率自动补偿装置。补偿无功功率的低压电容器组宜集中补偿。容量较大、负裁稳定且长期运行的用电设备的无功功率宣单独就地补偿，以提高设备的运行功率因数，降低线路运行电流。当补偿电容器所在线路谐波较严重时，补偿电容器柜应配置一定比例的电抗器。当配电系统中谐波电流较严重时，无功功率的补偿容量应考虑谐波的影响。补偿后配电系统的功率因数应达到0.9以上。
4.2.2.5滤波设备的配置和运行应符合下列条件通信供电系统返回公共电网的谐波电流应满足GB/T14549-1993有关规定的要求。a
交流供电系统内总谐波电流含量（THDI）大于10%时，应配置滤波器。应对配电系统的负载及谐波含量情况进行综合分析，选用合适类型的滤波设备，达到节能和保障供电系统安全的目的。
YDB071.1-2011
4.2.2.6组合型高频开关电源宜选用具有智能休眠功能的高频开关型整流器，降低设备能耗，提高系统整体效率。
4.2.3太阳能和风能的应用
在气象条件适合的地区，当市电引入线路过长或无市电，且负荷较小的通信站点，其主电源宜采用太阳能电源或风光互补电源。
4.3空调节能要求
4.3.1系统设计和设备选择
4.3.1.1应根据通信负荷类型和机房面积，合理选用集中式或分散式空调。4.3.1.2规模较大一股指机房面积在10000平方米以上）且发展速度快的大型机房，宜采用水冷冷水机组空调系统，规模较小或发展速度较慢的机房，可选用风冷式专用空调机组。4.3.1.3通信机房应选用大风量、小烩差的空调系统设备，且显热比应大于0.94.3.1.4空调和制冷设备的选用应满足运行可靠，经济适用，节能和环保的要求，优先选用YD/TXXXX.4中规定的能效等级高的产品
4.3.2气流组织及安装要求
4.3.2.1，机房的气流组织形式，应根据通信设备本身的冷却方式、设备布置方式、布置密度、设备散热量、室内风速、防尘、噪声等要求，结合机房条件综合确定，具体要求由本标准的第5部分《气流组织》规定。
4.3.2.2室内温湿度参数相同或相近的机房，置相邻布置。使用时间、温度、湿度等要求条件不同的空气调节区，不应划分在同空气调节风系统中。4.3.2.3空调室外机平台宜靠近机房空调室内机布置的地方，室外机平台宜散开，不宜设百叶等账响通风教热效果的设施，朝向不宜西向，空调室内机和室外机布水平及垂直距离应尽量短。4.3.2.4空调水管绝热厚度应满足GB/T8175-2008的有关规定要求，风管绝热层的最小热阻应满足GB50189-2005的有关规定要求。4.3.3运行及维护要求
4.3.3.1在满足机房环境湿度条件前提下，尽量不用或少用加湿功能。4.3.3.2对于空调机台数较多、通信设备散热量不均匀、面积较大的机房，宜采用空调自适应节能控制系统。
4.3.3.3对于地处建筑热工设计分区为夏热冬冷地区和夏热冬暖地区的机房，当空调室外机台数较多室外机布置相对集中、室外机布置度较大且散热不畅时，宜采用空调室外机水喷淋或雾化水喷淋节能技术。
4.3.3.4应对空调进行定期维护保养对故障空调及时修理。当空调室外机使用时间超过5年或严重腐蚀老化导致散热效果较差时，可考虑更新室外机，以提高散热效果，实现节能运行。4.3.3.5应合理设定空调温度参数，在满足设备安全运行的前提下，设定机房温度在规定区间的较高值。
4.3.3.6冷水机组的冷水供、回水设计温度不应小于5℃。在技术可靠、经济合理的前提下，可通过提高冷水机组的供、回水设计温度的方法，提高空调系统的显热比，实现节能运行。4.3.4节能新技术应用
rKacadiaiKAca
YDB071.1-2011
4.3.4.1严寒、寒冷地区及低温季节可采用有效利用自然冷源、减少空调运行时间的各类节能技术。4.3.4.2各地应根据当地实际情况和可行条件，合理选择各类提高空调制冷效率、降低空调能耗的节能新技术。
4.3.4.3各种节能技术的选择和使用的具体要求由本标准的第2部分术语及应用条件》规定。4.4机房环境节能要求
4.4.1常年无人值守的通信机房不应设外窗。4.4.2通信机房的墙体应采用高效建筑绝热材料。4.4.3严寒和寒冷地区的通信机房，需保温的外墙应首选外保温构造。4.4.4通信机房宜选用具有保温性能的防火门，并宜安装闭门器。4.4.5当通信机房需要设置窗户时，窗框和玻璃应采用高效节能材料。通信机房外窗的气密性不应低于GB/T7106-2008规定的4级，应具有较好的防尘、防水、防火、抗风、隔热性能。4.4.6通信机房的通信电缆及管线通过围护结构的孔洞，应按CECS154-2003的要求，采用同等耐火极限的防火封堵材料封堵严密。4.4.7通信机房的屋面宜采用倒置式屋面、设置架空层或空气间层、屋顶绿化等隔热措施。4.4.8通信机房的屋面保温宜选用吸水率低、密度和导热系数小、强度符合要求的材料，并且长期浸水不腐烂。
4.4.9通信机房地面要求：根据通信机房所处的气候条件，机房底面接触采暖房间与非采暖房间的楼板或机房底面接触地面，其传热系数及热阻应满足GB50189-2005中4.2.2条的相关规定。铺设在地面及楼板上的保温层，宜采用硬质挤塑聚苯板、泡沫玻璃保温板等板材或强度符合地面要求的保温砂浆等材料。
4.4.10机房照明要求。
4.4.10.1应采用高效节能光源和高效灯具。4.4.10.2通信机房的照度值应符合GB50034-2004的规定，对个别要求高的部位，可采用局部照明解决方案。
4.4.10.3机房内的照明宜采用分区域控制，每个控制区域的灯具宜设置全开、半开两种控制状态。通信标准类技术报告
通信电源和机房环境节能技术指南第1部分：总则
YDB071.1-2011wwW.bzxz.Net
中国通信标准化协会
标准化推进中心承办印发
北京新街口外大街28号
邮编：100088
电子版发行网址：ptsn.net.cn电话：010-82058764
版权所有
010-82054513
不得翻印
-iKacadiaiKAca
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
